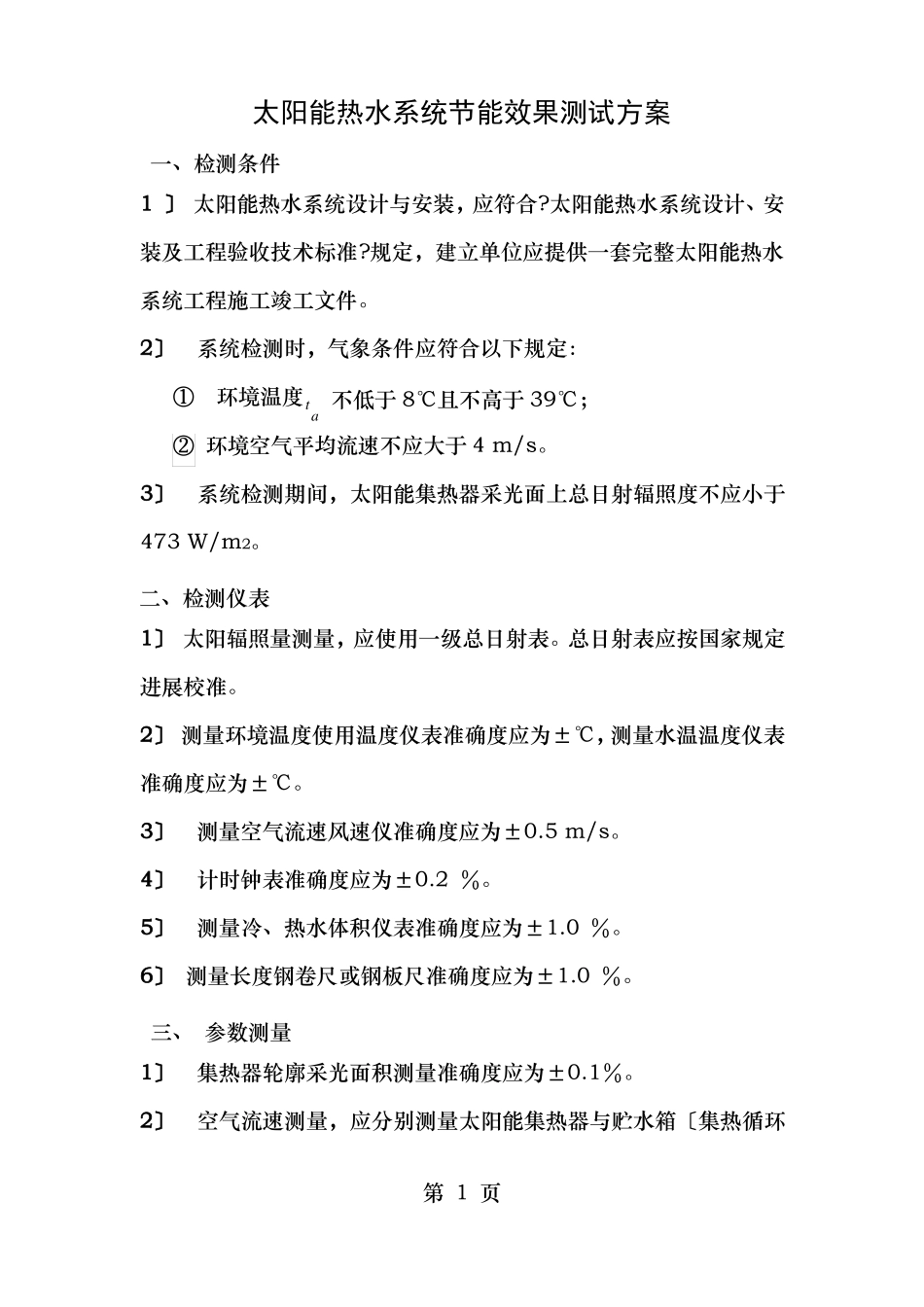

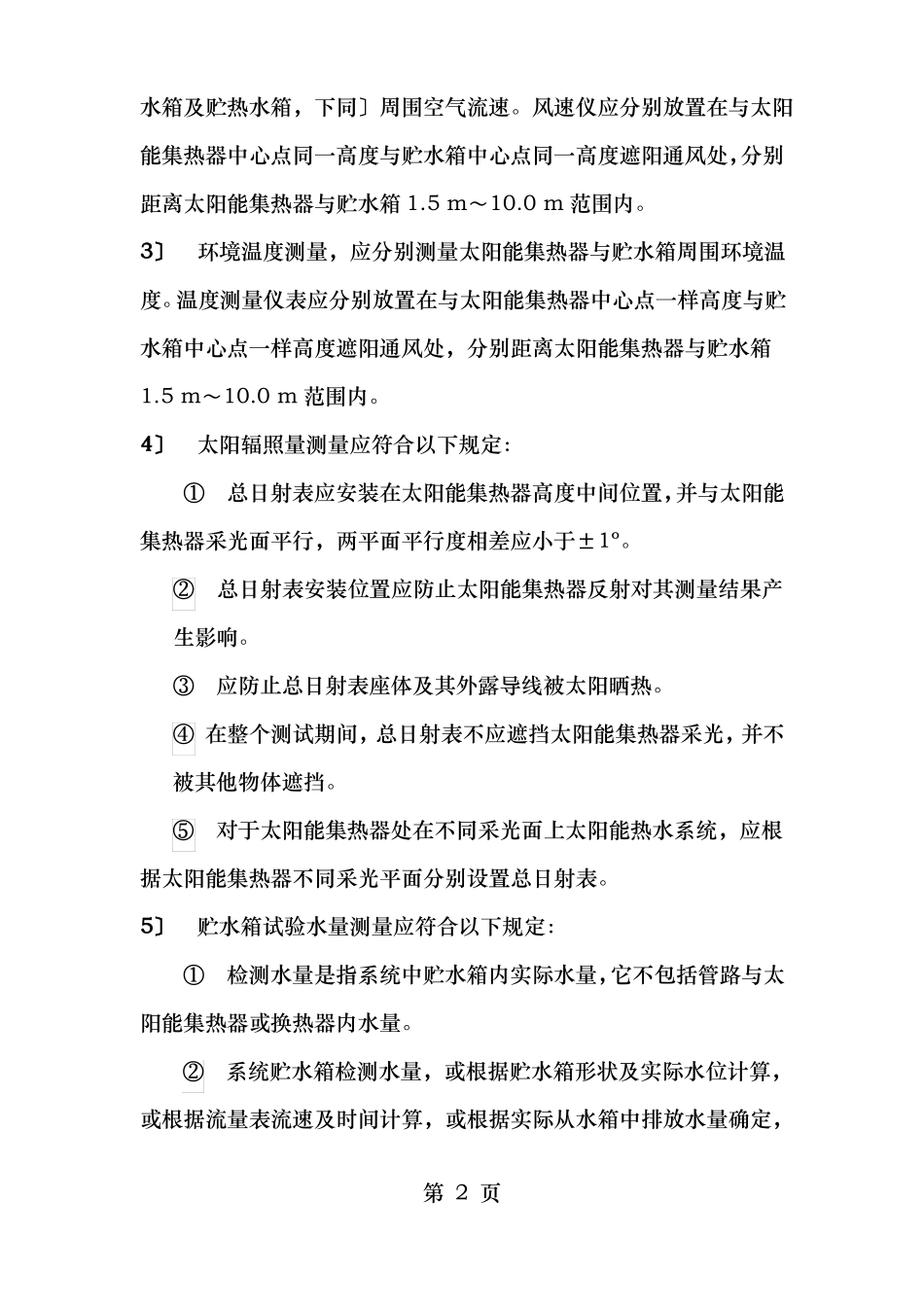

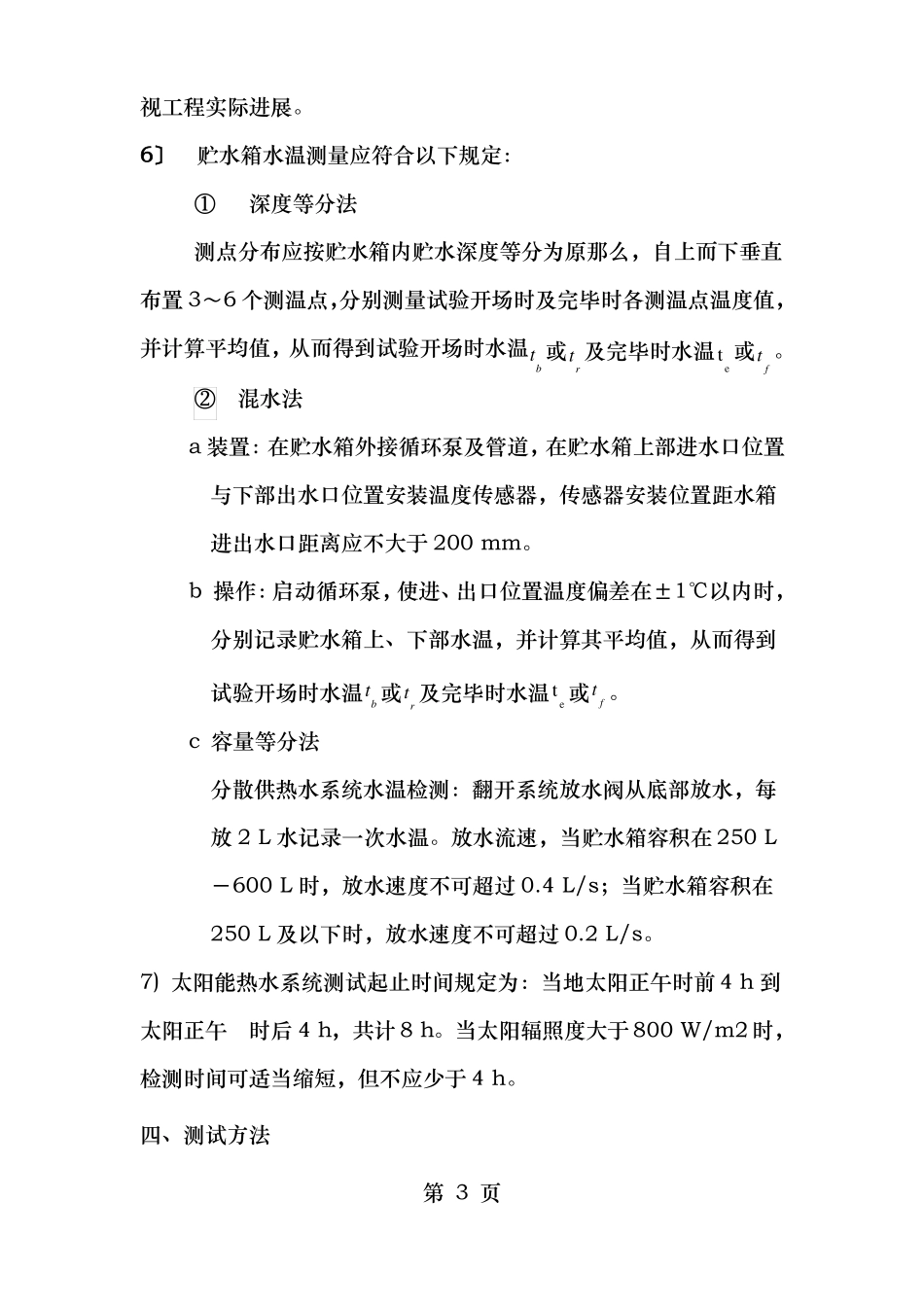

太阳能热水系统节能效果测试方案一、检测条件1〕太阳能热水系统设计与安装，应符合?太阳能热水系统设计、安装及工程验收技术标准?规定，建立单位应提供一套完整太阳能热水系统工程施工竣工文件。2〕系统检测时，气象条件应符合以下规定：①环境温度ta不低于8℃且不高于39℃；②环境空气平均流速不应大于4m/s。3〕系统检测期间，太阳能集热器采光面上总日射辐照度不应小于473W/m2。二、检测仪表1〕太阳辐照量测量，应使用一级总日射表。总日射表应按国家规定进展校准。2〕测量环境温度使用温度仪表准确度应为±℃，测量水温温度仪表准确度应为±℃。3〕测量空气流速风速仪准确度应为±0.5m/s。4〕计时钟表准确度应为±0.2％。5〕测量冷、热水体积仪表准确度应为±1.0％。6〕测量长度钢卷尺或钢板尺准确度应为±1.0％。三、参数测量1〕集热器轮廓采光面积测量准确度应为±0.1％。2〕空气流速测量，应分别测量太阳能集热器与贮水箱〔集热循环第1页水箱及贮热水箱，下同〕周围空气流速。风速仪应分别放置在与太阳能集热器中心点同一高度与贮水箱中心点同一高度遮阳通风处，分别距离太阳能集热器与贮水箱1.5m～10.0m范围内。3〕环境温度测量，应分别测量太阳能集热器与贮水箱周围环境温度。温度测量仪表应分别放置在与太阳能集热器中心点一样高度与贮水箱中心点一样高度遮阳通风处，分别距离太阳能集热器与贮水箱1.5m～10.0m范围内。4〕太阳辐照量测量应符合以下规定：①总日射表应安装在太阳能集热器高度中间位置，并与太阳能集热器采光面平行，两平面平行度相差应小于±1º。②总日射表安装位置应防止太阳能集热器反射对其测量结果产生影响。③应防止总日射表座体及其外露导线被太阳晒热。④在整个测试期间，总日射表不应遮挡太阳能集热器采光，并不被其他物体遮挡。⑤对于太阳能集热器处在不同采光面上太阳能热水系统，应根据太阳能集热器不同采光平面分别设置总日射表。5〕贮水箱试验水量测量应符合以下规定：①检测水量是指系统中贮水箱内实际水量，它不包括管路与太阳能集热器或换热器内水量。②系统贮水箱检测水量，或根据贮水箱形状及实际水位计算，或根据流量表流速及时间计算，或根据实际从水箱中排放水量确定，第2页视工程实际进展。6〕贮水箱水温测量应符合以下规定：①深度等分法测点分布应按贮水箱内贮水深度等分为原那么，自上而下垂直布置3～6个测温点，分别测量试验开场时及完毕时各测温点温度值，并计算平均值，从而得到试验开场时水温tb或tr及完毕时水温te或tf。②混水法a装置：在贮水箱外接循环泵及管道，在贮水箱上部进水口位置与下部出水口位置安装温度传感器，传感器安装位置距水箱进出水口距离应不大于200mm。b操作：启动循环泵，使进、出口位置温度偏差在±1℃以内时，分别记录贮水箱上、下部水温，并计算其平均值，从而得到试验开场时水温tb或tr及完毕时水温te或tf。c容量等分法分散供热水系统水温检测：翻开系统放水阀从底部放水，每放2L水记录一次水温。放水流速，当贮水箱容积在250L－600L时，放水速度不可超过0.4L/s；当贮水箱容积在250L及以下时，放水速度不可超过0.2L/s。7)太阳能热水系统测试起止时间规定为：当地太阳正午时前4h到太阳正午时后4h，共计8h。当太阳辐照度大于800W/m2时，检测时间可适当缩短，但不应少于4h。四、测试方法第3页1〕集热系统得热量①集热系统得热量：由太阳能集热系统中太阳集热器提供有用能量，单位：MJ/天。②测试时间：测试起止时间到达测试所需要太阳辐射量为止；③所需测试参数：集热系统进口温度、集热系统出口温度、集热系统流量、环境温度、环境空气流速、测试时间。④数据整理：当采用热量表测试上述参数时，太阳能集热系统得热量可以用热量表直接测量。当上述参数分别测量时，集热器进出口温度、流量采样时间间隔不得小于1分钟，记录时间间隔不得大于10分钟。太阳能集热系统得热量根据记录温度、流量等数据计算得出。2〕系统常规热源耗能量①系统常规热源耗能量：系统中辅助热源所耗常规热源耗能量。②测试时间：测试起止时间到达测试所需要太阳辐射量为止；③所需测试参数：辅助热源加热量、环境温度、环境空气...
