柴油发电机组假负载试验技术方案VIP免费

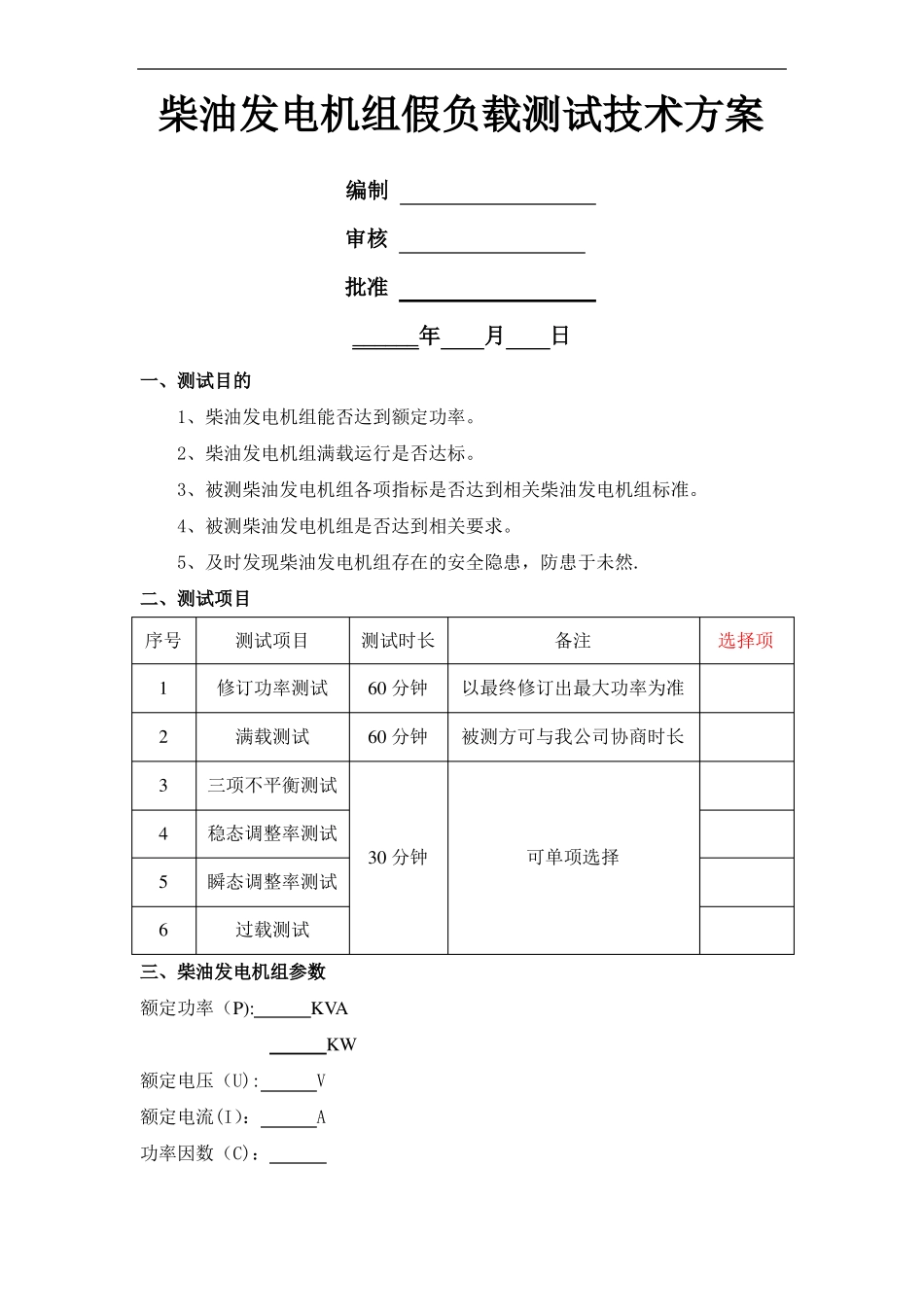

柴油发电机组假负载试验技术方案_第1页
1/6

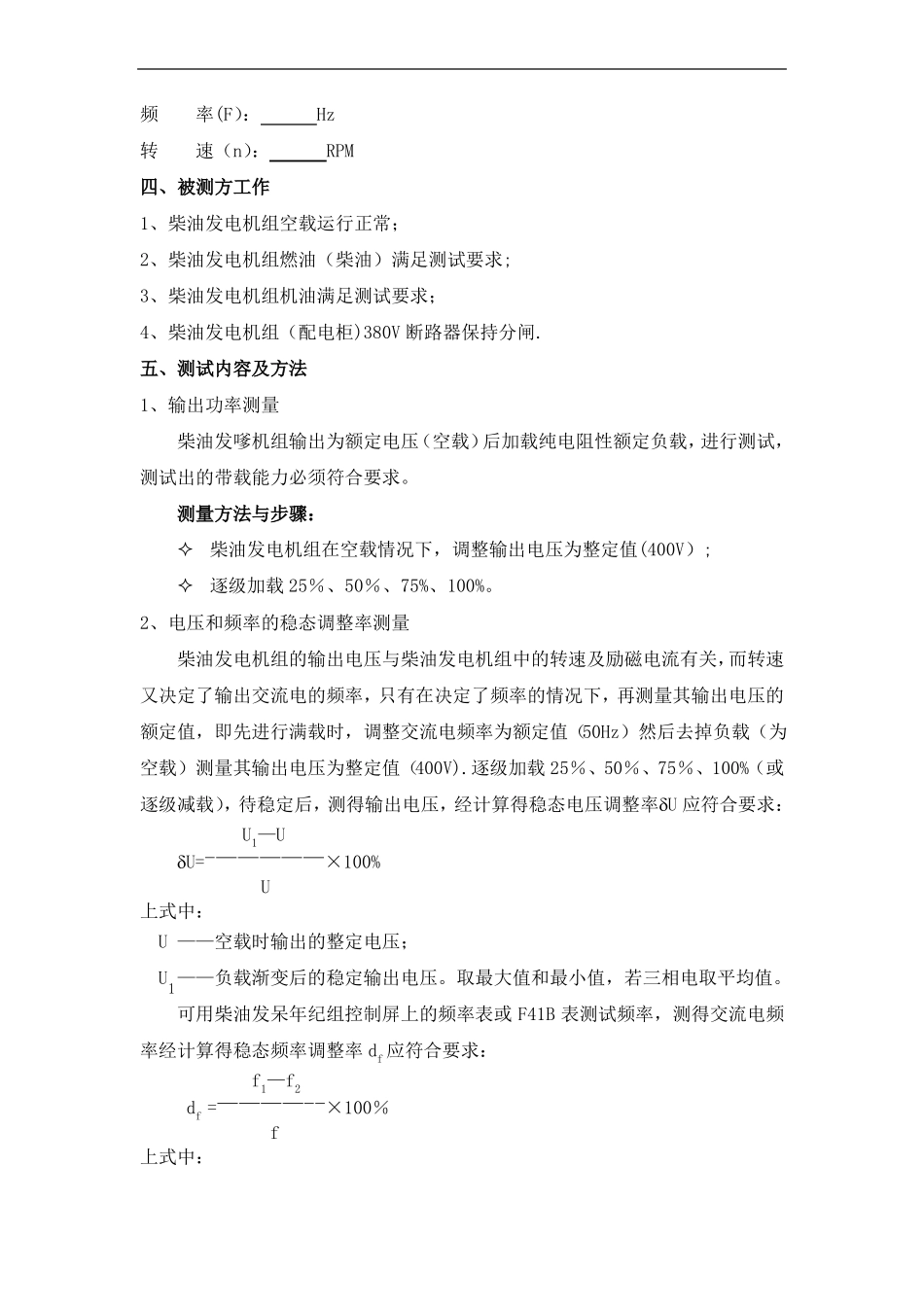

柴油发电机组假负载试验技术方案_第2页
2/6

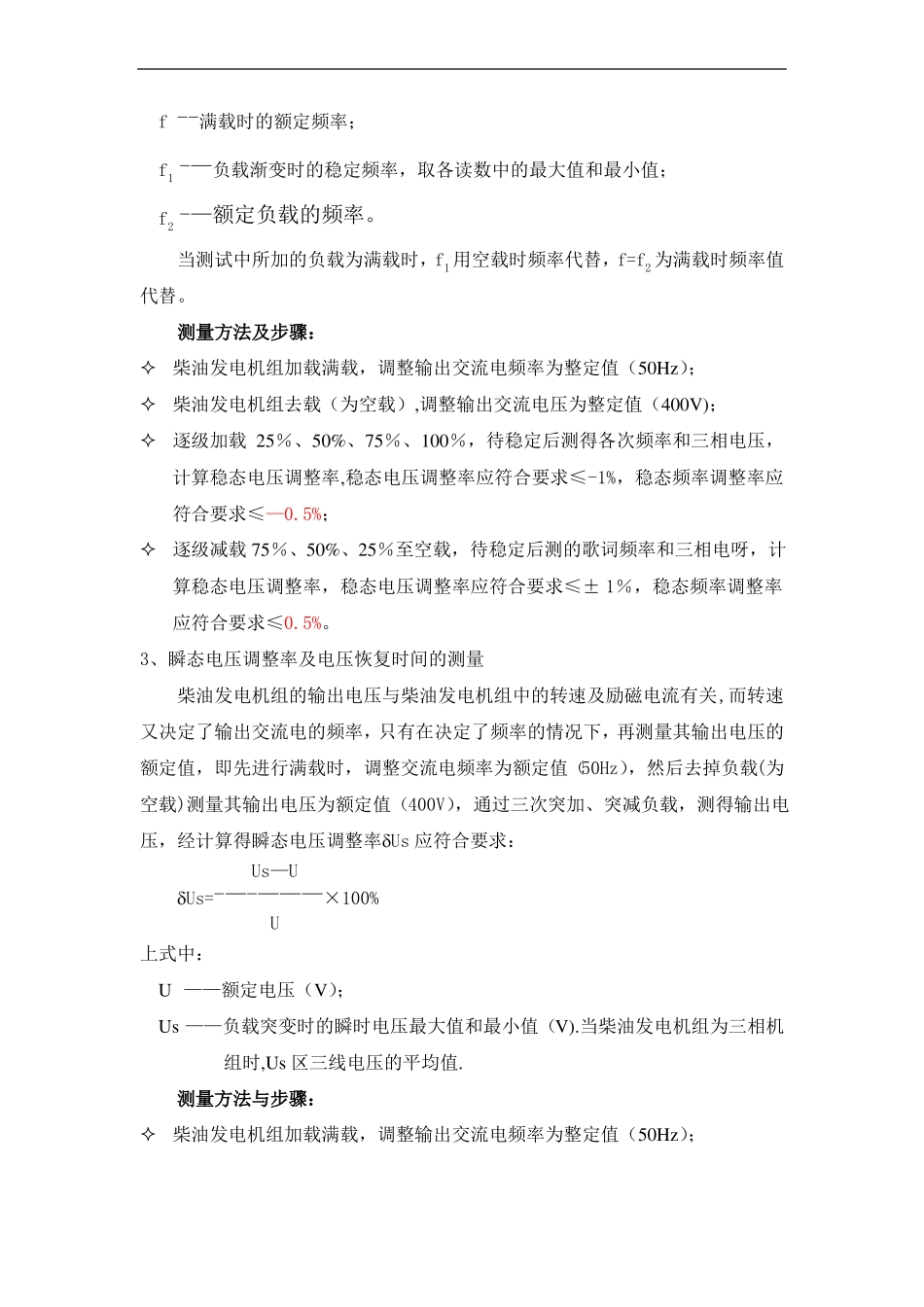

柴油发电机组假负载试验技术方案_第3页
3/6
柴油发电机组假负载测试技术方案编制审核批准______年月日一、测试目的1、柴油发电机组能否达到额定功率。2、柴油发电机组满载运行是否达标。3、被测柴油发电机组各项指标是否达到相关柴油发电机组标准。4、被测柴油发电机组是否达到相关要求。5、及时发现柴油发电机组存在的安全隐患,防患于未然.二、测试项目序号123456测试项目修订功率测试满载测试三项不平衡测试稳态调整率测试30分钟瞬态调整率测试过载测试可单项选择测试时长60分钟60分钟备注以最终修订出最大功率为准被测方可与我公司协商时长选择项三、柴油发电机组参数额定功率(P):KVAKW额定电压(U):V额定电流(I):A功率因数(C):频率(F):Hz转速(n):RPM四、被测方工作1、柴油发电机组空载运行正常;2、柴油发电机组燃油(柴油)满足测试要求;3、柴油发电机组机油满足测试要求;4、柴油发电机组(配电柜)380V断路器保持分闸.五、测试内容及方法1、输出功率测量柴油发嗲机组输出为额定电压(空载)后加载纯电阻性额定负载,进行测试,测试出的带载能力必须符合要求。测量方法与步骤:柴油发电机组在空载情况下,调整输出电压为整定值(400V);逐级加载25%、50%、75%、100%。2、电压和频率的稳态调整率测量柴油发电机组的输出电压与柴油发电机组中的转速及励磁电流有关,而转速又决定了输出交流电的频率,只有在决定了频率的情况下,再测量其输出电压的额定值,即先进行满载时,调整交流电频率为额定值(50Hz)然后去掉负载(为空载)测量其输出电压为整定值(400V).逐级加载25%、50%、75%、100%(或逐级减载),待稳定后,测得输出电压,经计算得稳态电压调整率U应符合要求:U1—UU=-—————×100%U上式中:U——空载时输出的整定电压;U1——负载渐变后的稳定输出电压。取最大值和最小值,若三相电取平均值。可用柴油发呆年纪组控制屏上的频率表或F41B表测试频率,测得交流电频率经计算得稳态频率调整率df应符合要求:f1—f2df=————--×100%f上式中:f--满载时的额定频率;f1-—负载渐变时的稳定频率,取各读数中的最大值和最小值;f2-—额定负载的频率。当测试中所加的负载为满载时,f1用空载时频率代替,f=f2为满载时频率值代替。测量方法及步骤:柴油发电机组加载满载,调整输出交流电频率为整定值(50Hz);柴油发电机组去载(为空载),调整输出交流电压为整定值(400V);逐级加载25%、50%、75%、100%,待稳定后测得各次频率和三相电压,计算稳态电压调整率,稳态电压调整率应符合要求≤-1%,稳态频率调整率应符合要求≤—0.5%;逐级减载75%、50%、25%至空载,待稳定后测的歌词频率和三相电呀,计算稳态电压调整率,稳态电压调整率应符合要求≤±1%,稳态频率调整率应符合要求≤0.5%。3、瞬态电压调整率及电压恢复时间的测量柴油发电机组的输出电压与柴油发电机组中的转速及励磁电流有关,而转速又决定了输出交流电的频率,只有在决定了频率的情况下,再测量其输出电压的额定值,即先进行满载时,调整交流电频率为额定值(50Hz),然后去掉负载(为空载)测量其输出电压为额定值(400V),通过三次突加、突减负载,测得输出电压,经计算得瞬态电压调整率Us应符合要求:Us—UUs=-—-———×100%U上式中:U——额定电压(V);Us——负载突变时的瞬时电压最大值和最小值(V).当柴油发电机组为三相机组时,Us区三线电压的平均值.测量方法与步骤:柴油发电机组加载满载,调整输出交流电频率为整定值(50Hz);柴油发电机组去载(为空载),调整输出交流电压为整定值(400V);突加60%的额定功率,然后一次性降至空载,连续进行三次,测得输出电压,经计算得瞬态电压调整率Us应符合要求,突加≥-15%,突减≥+20%;电压恢复时间指从电压突变时起,至电压开始稳定,在与稳定电压相差±U范围内所需的时间.用存储器从电压变化的图线上读出.注:突变负载为下列两种功率因数不超过0.4(滞后)和60%额定电流的三相对称负载(对额定功率大于250KW的柴油发电机组可为50%额定负载).4、瞬态频率调整率及频率恢复时间的测量柴油发电机组的输出电压与柴油发电机组中的转速及励...
