项目6恒压供水变频PID控制课件VIP免费

项目6恒压供水变频PID控制课件_第1页
1/30
项目6恒压供水变频PID控制课件_第2页
2/30
项目6恒压供水变频PID控制课件_第3页
3/30

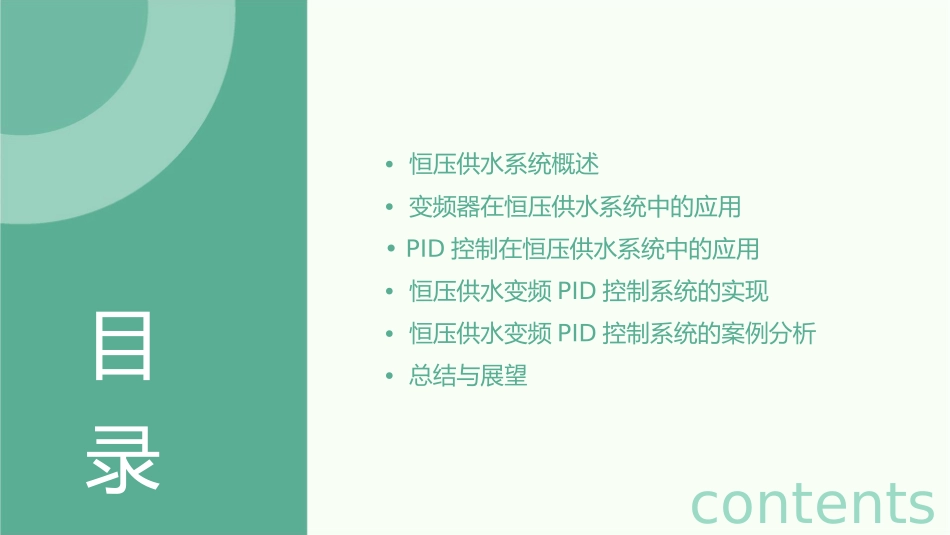

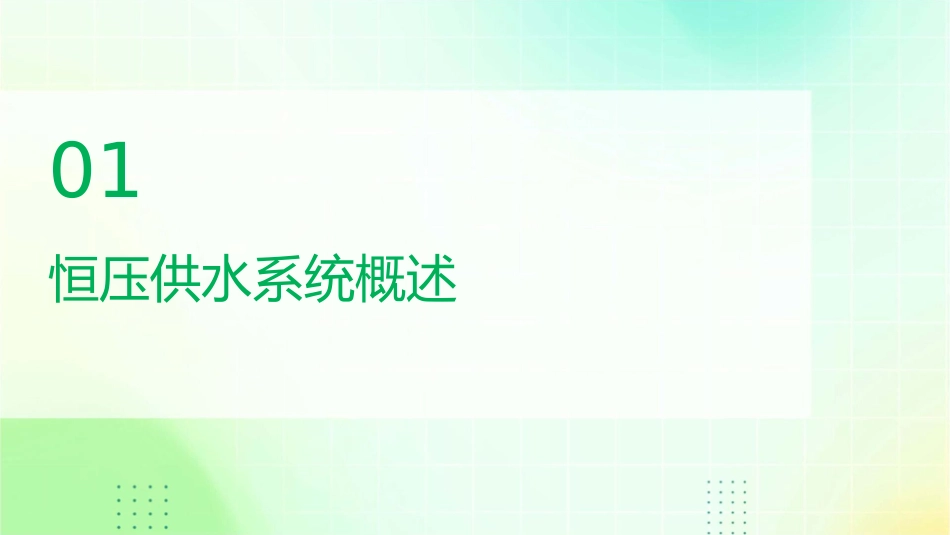

项目6恒压供水变频PID控制课件•恒压供水系统概述•变频器在恒压供水系统中的应用•PID控制在恒压供水系统中的应用•恒压供水变频PID控制系统的实现•恒压供水变频PID控制系统的案例分析•总结与展望目录contents01恒压供水系统概述恒压供水系统的定义与重要性定义恒压供水系统是一种通过控制供水压力,使其保持恒定的供水方式。重要性恒压供水能够保证供水压力稳定,满足用户用水需求,提高供水效率,降低能耗。恒压供水系统的组成与工作原理组成恒压供水系统主要由水泵、电机、压力传感器、变频器、控制器等组成。工作原理通过压力传感器检测供水压力,将压力信号反馈给控制器,控制器根据反馈信号与设定值进行比较,运用PID控制算法调节变频器的输出频率,从而控制电机和水泵的运行,实现供水压力的恒定。恒压供水系统的应用场景与优势节能高效延长设备寿命能够根据实际用水需求自动调节供水压力和流量,有效降低能耗。能够减轻水泵和电机的机械应力,延长设备使用寿命。应用场景供水稳定自动化程度高可以实现远程监控和控制,提高供水系统的自动化程度。恒压供水系统广泛应用于居民小区、公共建筑、工业生产等领域。能够保证供水压力的稳定,避免水压波动对供水系统的影响。02变频器在恒压供水系统中的应用变频器的原理与特点变频器原理变频器是一种将固定频率的交流电转换为可变频率和电压的设备,通过改变电机电源的频率来实现电机的调速。变频器特点具有高效率、高功率因数、优异的动态性能等特点,能够实现电机的平滑启动、调速和制动等功能。变频器在恒压供水系统中的作用实现恒压供水提高供水品质通过改变水泵电机的转速,使供水压力保持恒定,满足用户用水需求。变频器能够平滑调节电机转速,减小水流波动,提高供水品质。节能降耗延长设备寿命根据实际用水量调整电机转速,有效降低能耗,节约能源。变频器能够实现电机的软启动和软制动,减小电机启动和停止时的冲击,延长设备使用寿命。变频器在恒压供水系统中的选型与配置01020304确定电机参数选择合适的变频器配置外围电路进行调试与试运行根据实际需求确定水泵电机的功率、电压、电流等参数。根据电机参数选择合适的变频器型号和规格,确保变频器能够满足系统的需求。配置与变频器相匹配的外围电路,包括输入输出端子、控制回路等。对整个恒压供水系统进行调试与试运行,确保系统能够正常运行并满足性能要求。03PID控制在恒压供水系统中的应用PID控制原理与算法PID控制原理PID控制是一种反馈控制方法,通过比较实际输出值与期望值之间的偏差,利用比例、积分和微分三个环节对偏差进行调节,以减小偏差并达到稳定输出的目的。PID算法公式PID算法的公式为`u(t)=Kp*e(t)+Ki*∫e(t)dt+Kd*de(t)/dt`,其中u(t)是控制输出,e(t)是偏差信号,Kp、Ki和Kd分别是比例、积分和微分系数。PID控制在恒压供水系统中的作用010203实现恒压供水提高供水品质节能降耗通过PID控制,能够实时监测供水压力并调整水泵电机转速,使供水压力保持恒定。PID控制能够减小供水压力波动,提高供水品质,满足用户对用水舒适度的需求。PID控制能够根据实际用水需求动态调整水泵电机转速,实现节能降耗,降低运行成本。PID控制参数的调整与优化PID参数调整原则PID参数的调整应遵循比例系数适中、积分系数不宜过小、微分系数不宜过大的原则。参数调整步骤首先调整比例系数Kp,减小系统的静态误差;然后调整积分系数Ki,消除系统的动态误差;最后调整微分系数Kd,改善系统的动态响应特性。参数优化方法可以采用试凑法、经验法等对PID参数进行优化,也可以借助现代控制理论中的优化算法对PID参数进行全局寻优。04恒压供水变频PID控制系统的实现系统硬件组成与配置控制器变频器选用具有PID控制功能的可编程逻辑控制器(PLC),负责系统的逻辑控制和PID算法的实现。选用具有矢量控制功能的变频器,实现电动机的调速控制。压力传感器执行器选用高精度压力传感器,实时监测供水管道的压力,并将压力信号转换为电信号传输给控制器。选用电动调节阀,根据控制器的指令调节供水管道的流量,实现压力的稳定控制。系统软件设计通讯设置设置PLC与变频器、压力传感...
