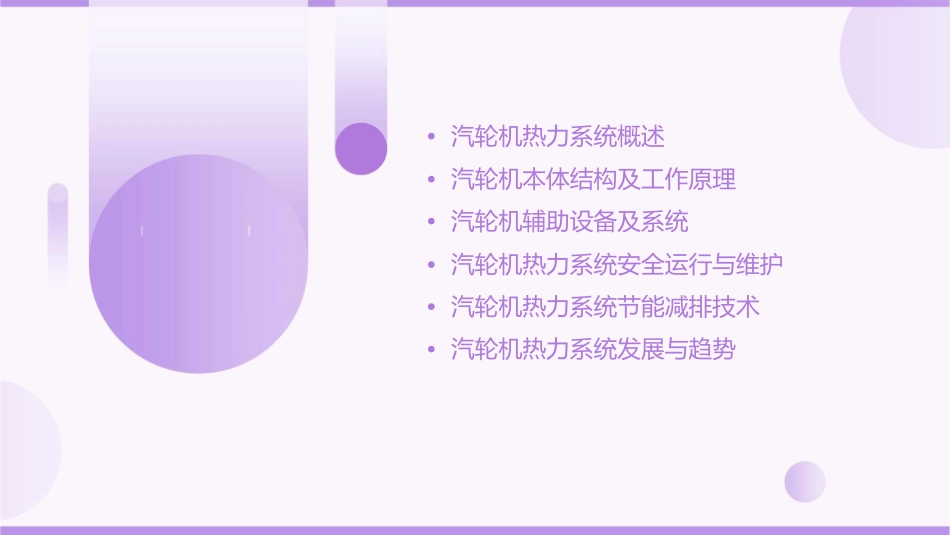

汽轮机热力系统及辅助设备课件•汽轮机热力系统概述•汽轮机本体结构及工作原理•汽轮机辅助设备及系统•汽轮机热力系统安全运行与维护•汽轮机热力系统节能减排技术•汽轮机热力系统发展与趋势01汽轮机热力系统概述汽轮机热力系统的组成汽轮机本体疏水系统包括汽缸、喷嘴、隔板、转子包括疏水管道、阀门等，用于排放汽轮机内多余的水分和防止水锤等问题的发生。等部件，是汽轮机的核心部分。蒸汽系统轴封系统包括主蒸汽管道、阀门、蒸汽室、凝汽器等，用于提供蒸汽流动和冷凝所需的设备和管道。包括轴封、轴封间隙调整装置等，用于密封汽轮机轴与端盖之间的间隙，防止蒸汽泄漏。汽轮机热力系统的工作原理高压蒸汽通过喷嘴膨胀加速，将热能转化为机械能，推动转子转动，从而驱动发电机或其他机械装置运转。蒸汽在汽轮机中经过一系列的喷汽轮机排放的蒸汽通过凝汽器冷凝成水，再通过疏水系统排放。嘴和动叶，逐渐降低压力和速度，将剩余的热能转化为机械能。汽轮机热力系统的重要性汽轮机热力系统是现代电力工业中的重要组成部分，为发电机组提供动力。汽轮机热力系统的工作效率直汽轮机热力系统的优化和改进对于提高电力生产的效率和降低能源消耗具有重要意义。接影响到整个发电机组的效率和可靠性。02汽轮机本体结构及工作原理汽轮机的类型与结构汽轮机的类型按照热力过程，汽轮机可以分为凝汽式、供热式和中间再热式等类型。汽轮机的结构汽轮机主要由转动部分（转子）和固定部分（静子）组成，其中转子包括主轴、叶轮、叶片、联轴器和轴承等，静子包括汽缸、进排气阀、喷嘴、隔板、轴承座和滑销系统等。汽轮机的工作原理010203冲动原理动叶栅原理反动度蒸汽通过喷嘴膨胀加速后，以一定的速度喷射到叶片上，对叶片产生冲击动力，使转子旋转。动叶栅由动叶、叶根和叶顶组成，蒸汽在动叶栅中做功，使动叶旋转。蒸汽在动叶栅中膨胀加速，对动叶产生一个反作用力，这个反作用力增加了汽轮机的输出功率。汽轮机的性能特点高效性可靠性经济性汽轮机具有较高的热效率，能够将蒸汽的热能转化为机械能。汽轮机具有可靠的运行性能，能够长时间稳定运行。汽轮机的制造成本和维护费用相对较低，具有较高的经济性。03汽轮机辅助设备及系统凝汽设备及系统循环水系统提供冷却水，带走凝汽器的热量并对其进行冷却。凝汽器负责将汽轮机排汽冷凝成水，同时维持真空状态。抽气器将汽轮机内部的不凝结气体抽出，保持汽轮机内部真空状态。加热器及疏水系统加热器利用蒸汽对给水进行加热，提高给水温度，满足锅炉用水需求。疏水系统将加热器中的疏水排出，同时防止蒸汽泄漏。除氧器及给水系统除氧器除去给水中的氧气，保证锅炉及汽轮机安全运行。给水系统向锅炉提供足够数量和质量的水。循环水系统冷却塔通过冷却循环水，使水温降低。水泵为循环水提供动力，使其循环流动。04汽轮机热力系统安全运行与维护汽轮机热力系统安全运行的保障措施严格遵守操作规程定期检查和维护建立应急预案按照厂家提供的操作规程进行启动、运行和停机操作，确保系统安全稳定运行。定期对汽轮机热力系统进行全面检查和维护，及时发现并解决潜在问题。针对可能出现的突发事件，制定详细的应急预案，并定期进行演练，确保应急响应的及时性和有效性。汽轮机热力系统的维护与保养日常巡检安排专人对汽轮机热力系统进行日常巡检，关注各项参数指标是否正常，记录并分析异常情况。定期保养根据厂家建议，定期对汽轮机热力系统进行保养，包括清洗、润滑、调整等，确保各部件处于良好状态。防止腐蚀和磨损针对汽轮机热力系统中常见的腐蚀和磨损问题，采取相应的防护措施，如使用耐腐蚀材料、定期更换磨损部件等。汽轮机热力系统的常见故障及处理方法故障诊断01掌握汽轮机热力系统的常见故障表现，通过观察、听诊、嗅觉等方法初步判断故障原因。紧急处理0203在故障诊断不明的情况下，采取紧急措施如停机、疏水等，以避免事故扩大。修复与预防针对已发生的故障，采取相应的修复措施，同时分析故障原因，制定预防措施，降低类似故障的发生率。05汽轮机热力系统节能减排技术汽轮机热力系统节能减排的必要性能源消耗巨大汽轮机是能源消耗大...
