盖板涵盖板预制及安装施工方案VIP免费

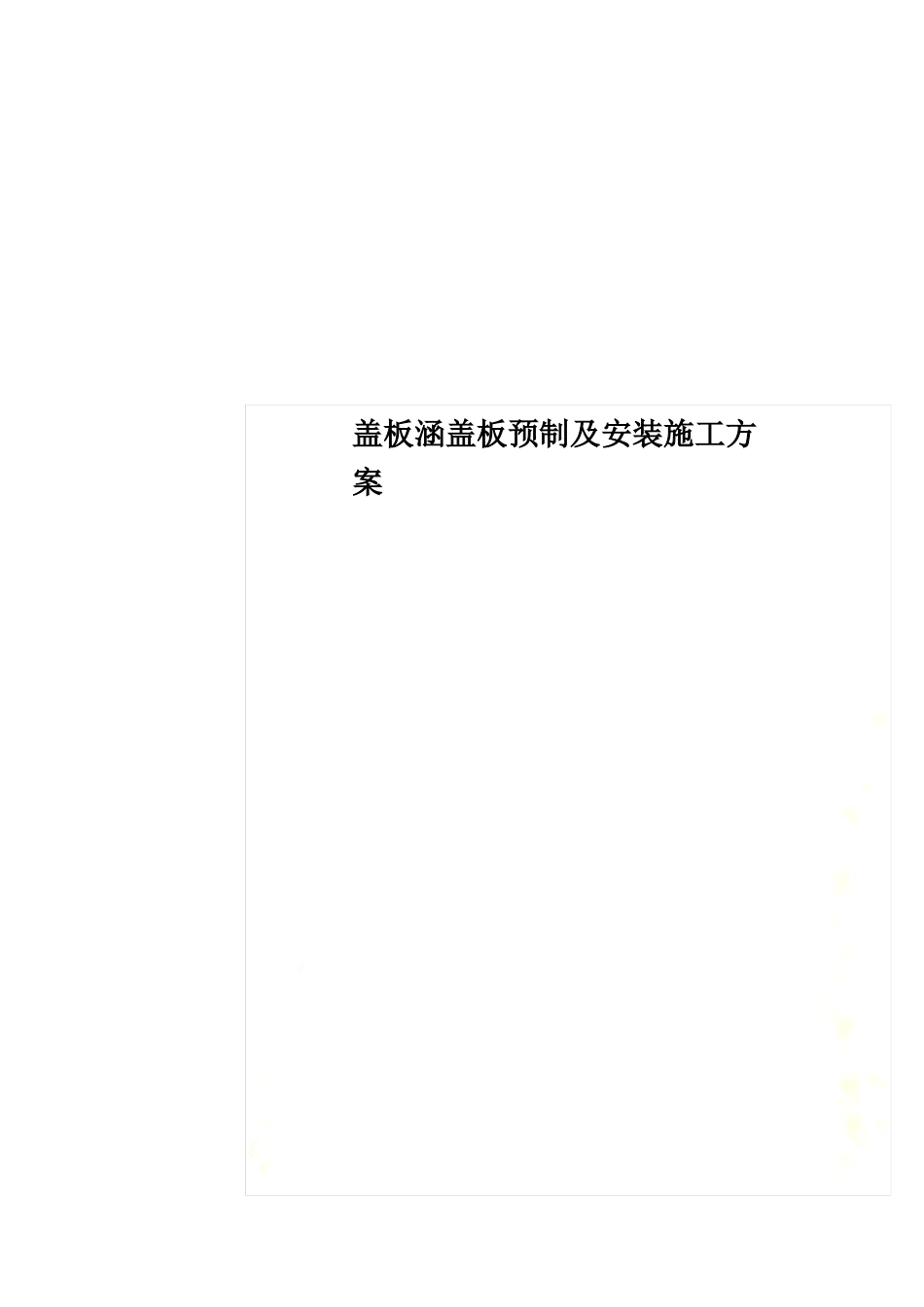

盖板涵盖板预制及安装施工方案_第1页
1/36

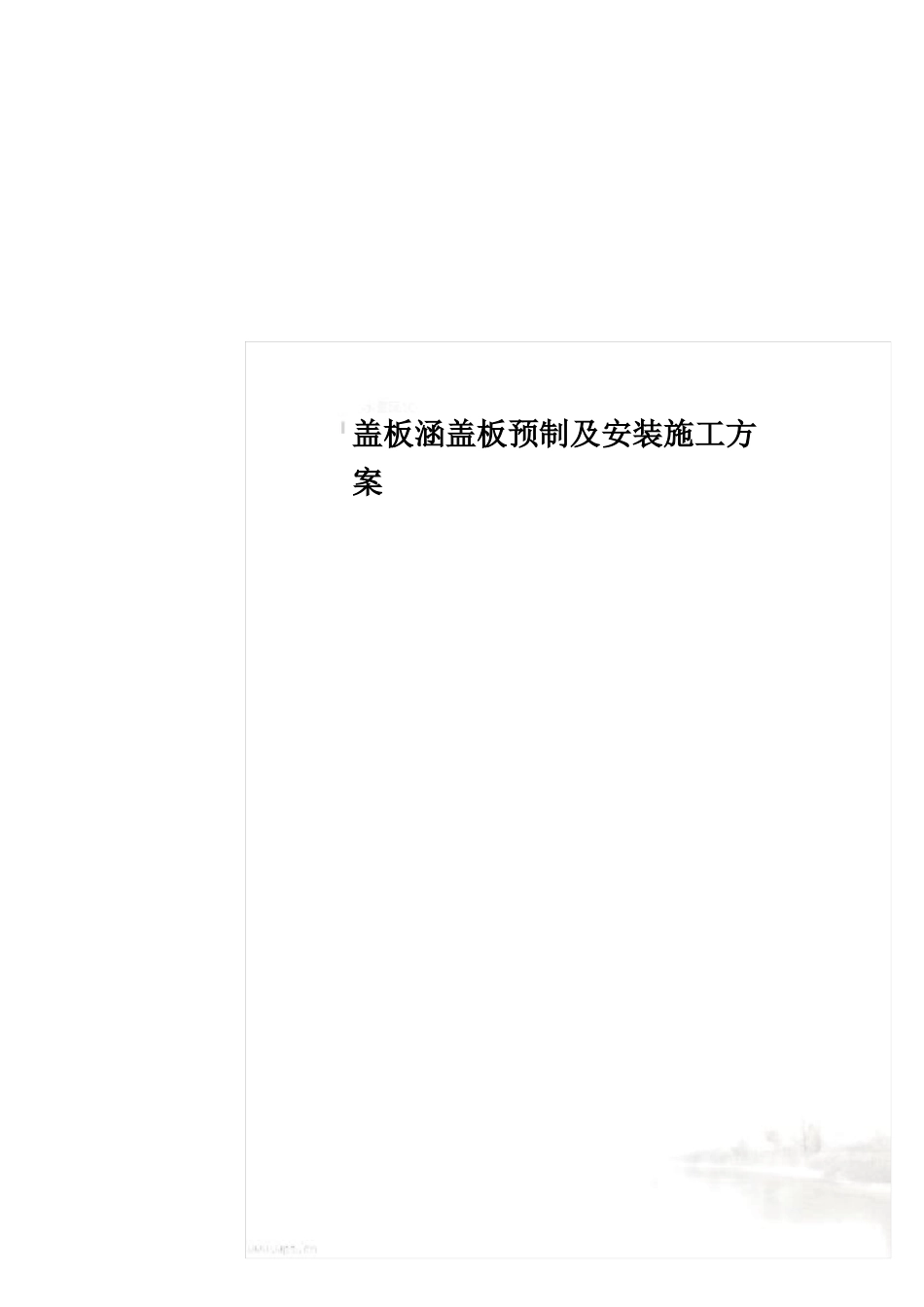

盖板涵盖板预制及安装施工方案_第2页
2/36
盖板涵盖板预制及安装施工方案_第3页
3/36

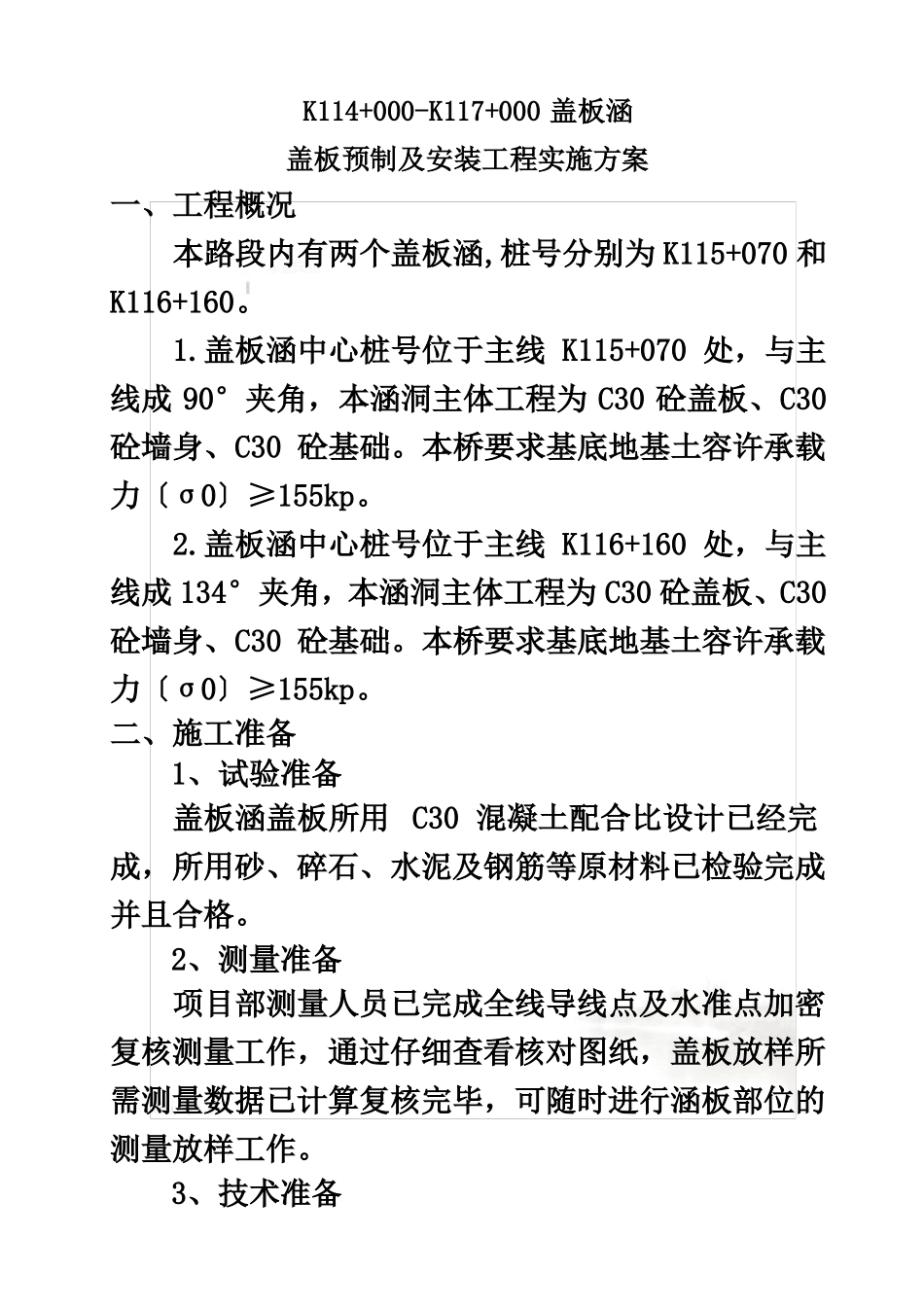

盖板涵盖板预制及安装施工方案盖板涵盖板预制及安装施工方案K114+000-K117+000盖板涵盖板预制及安装工程实施方案一、工程概况本路段内有两个盖板涵,桩号分别为K115+070和K116+160。1.盖板涵中心桩号位于主线K115+070处,与主线成90°夹角,本涵洞主体工程为C30砼盖板、C30砼墙身、C30砼基础。本桥要求基底地基土容许承载力〔σ0〕≥155kp。2.盖板涵中心桩号位于主线K116+160处,与主线成134°夹角,本涵洞主体工程为C30砼盖板、C30砼墙身、C30砼基础。本桥要求基底地基土容许承载力〔σ0〕≥155kp。二、施工准备1、试验准备盖板涵盖板所用C30混凝土配合比设计已经完成,所用砂、碎石、水泥及钢筋等原材料已检验完成并且合格。2、测量准备项目部测量人员已完成全线导线点及水准点加密复核测量工作,通过仔细查看核对图纸,盖板放样所需测量数据已计算复核完毕,可随时进行涵板部位的测量放样工作。3、技术准备项目部技术人员已经对作业队人员进行技术交底,包括钢筋绑扎、混凝土浇筑等方面,确保参加施工的人员明白做什么、如何做、明白工作中应注意的事项等,避免施工中的误操作、不规范操作,误工现象,确保工程有序、连续施工。主要人员配备姓名柴小明殷雪飞陈怀东夏忠强张丽敏庞博杜伟光专业学历职务桥涵现场负责人桥涵现场技术负责人职称工程师工程师路桥大专路桥大专路桥大专现场试验员工程师路桥大专现场质检员工程师路桥中专路桥大专路桥大专试验员测量员技术员助理工程师助理工程师助理工程师主要机械配备设备规格型名称混凝土搅拌站砼运输车发电机组吊车号数量进场日期技术拟用备注状况何处JS15001台2009.6.15良好涵洞5m³5台2009.6.15良好涵洞变压器200KW1台2009.6.15良好涵洞150KW2台2009.6.15良好涵洞20T1台2009.6.15良好涵洞4、原材料准备盖板所需用的砂、碎石、水泥已进场,根据施工用料情况随时采购合格材料。5、施工便道利用施工便道,能够满足施工要求。6、电力搅拌站及现场施工利用当地电网的电力接200KW变压器。三、施工工艺本标段涵洞盖板均在项目部预制场内进行预制、用吊车及拖车运至工地安装就位。(1)、盖板预制流程图:(2)、盖板施工方法a、台座采用砼台座,上铺3㎜厚钢板,厚度15㎝,台座下预留拉杆孔,用于固定模板底部。用新机油作脱模剂。b、按设计图纸及公路桥涵施工技术规范进行钢筋加工与安装。钢筋工程具有材料多、成品的形状及尺寸各不相同、焊接及安装质量好坏对构件质量影响较大、完工后难以检查的特点,所以本工程钢筋全部集中预制现场绑扎、焊接。台座钢筋制作模板浇注养安(1)钢筋施工工艺流程:材料技术下弯焊绑扎检结(2)施工工艺要求:①钢筋的存放与检查现场设置钢筋棚,钢筋进场后,必须按不同钢种、等级、牌号、规格及生产厂家分批验收,分别堆放,设立明显的识别标志。钢筋在运输过程中,尽量避免锈蚀、污染和变形。钢筋堆置在地面以上0.5m的平台、垫木或其它支承上,下面铺设塑料防潮,严禁在工地上乱堆乱放,使其锈蚀和破损。钢筋运至工地,必须检查出厂质量证明书,出厂证明书不全或没有证明书的情况下不予使用。在此基础上试验检查人员对钢筋做全面试验检查,试验内容包括:拉力试验、冷弯试验和可焊接试验,并分批取样,每批重不大于20吨,试验合格后,钢筋入棚存放。②钢筋下料焊接钢筋按设计尺寸和形状加工成型,施工前将钢筋表面油渍、漆皮、鳞锈等清除干净,保持表面洁净。钢筋下料严格执行配料单制度,下料时必须按施工图纸进行复核无误后方可下料。钢筋下料后应对同批同类尺寸的钢筋进行检验,合格后才可继续下料加工。钢筋接头焊接加工方法与要求如下:焊接接头采用电弧焊。所有焊工均持证上岗,并在开始工作之前进行考核和试焊,合格后方可作业施工。焊接件经质检人员检查并抽样进行试验,检验合格后方可使用。采用电弧焊焊接热轧钢筋应作到:焊缝长度单面搭接焊不小于10d(d为钢筋直径),双面焊不小于5d,宽度不小于0.8d、厚度不小于0.3d,电弧焊与钢筋弯曲处的距离应不小于10倍的钢筋直径。用于电弧焊的HRB335型钢筋用T506型焊条。为保证钢筋保护层厚度,采取在钢筋网上绑扎塑料垫块支承,垫块的距离一般为0.7~1m...
