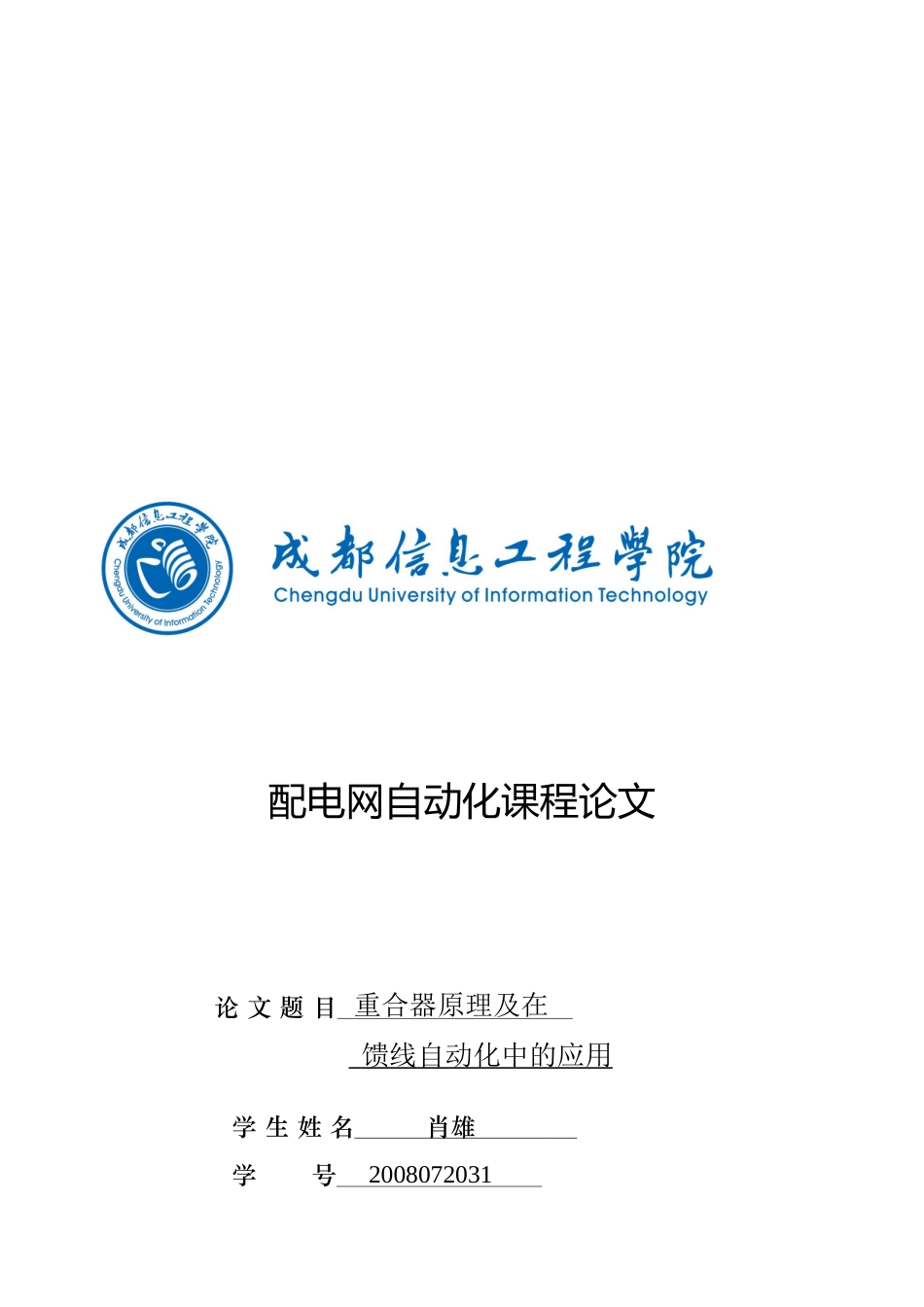

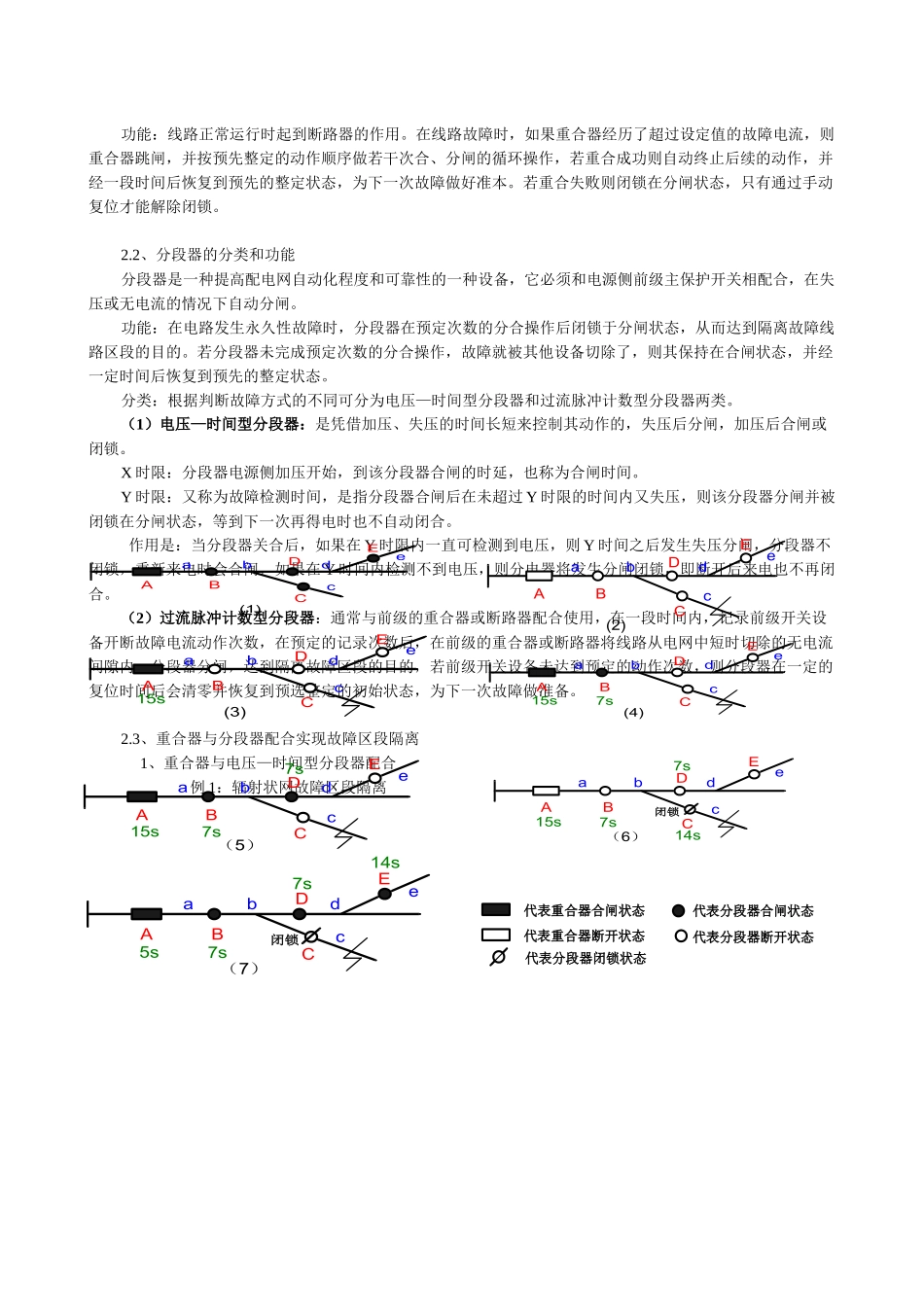

配电网自动化课程论文论文题目重合器原理及在馈线自动化中的应用学生姓名肖雄学号2008072031所在学院控制工程学院专业电气工程及其自动化班级1班2011年12月重合器原理及在馈线自动化中的应用一、引言早在半个世纪前，许多国家就采用重合器或断路器与分段器、熔断器的配合使用来实现馈线自动化，它对提高供电可靠性、减少运行费用具有一定作用。一般将重合器用在变电所内作为配电线路的出线保护设备，或用在配电线路中部和重要分支线入口作为线路分段保护设备。在不同使用场合中，重合器可能需同熔断器、分段器、断路器或其它重合器配合使用，保护配合是重合器应用中的一个关键问题。二、基于重合器的馈线自动化馈线自动化就是监视馈线的运行方式和负荷。当故障发生后，及时准确地确定故障区段，迅速隔离故障区段并恢复健全全区段供电的自动化的馈线自动化是配电网自动化最重要的内容之一。馈线自动化有两种模式即：基于自动化开关设备的馈线自动化系统。基于RTU、通信网络、SCADA计算机系统配网自动化系统。采用配电自动化开关设备的馈线自动化系统，不需要建设通信通道，只需恰当利用配电自动化开关设备的相互配合关系，就能达到隔离故障区域和恢复全区域供电的功能。有三种典型的配电自动化开关设备的相互配合实现馈线自动化的模式：即重合器和重合器配合模式、重合器和电压-时间型分段器配合模式以及重合器和过流脉冲计数型分段器配合模式。下面介绍下着三种基于重合器的配合模式的基本原理。2.1、重合器的分类和功能重合器：是一种自具控制及保护功能的开关设备，它能按预定的开断和重合顺序自动进行开断和重合操作，并在操作后自动复位或者闭锁。分类：重合器按绝缘介质和灭弧介质分类电子控制油真空SF6液压控制电子液压混合控制单相三相柱上地面地下按相数分类按控制装置分类按安装方式分类分立元件控制电路集成电路控制电路微处理器控制电路功能：线路正常运行时起到断路器的作用。在线路故障时，如果重合器经历了超过设定值的故障电流，则重合器跳闸，并按预先整定的动作顺序做若干次合、分闸的循环操作，若重合成功则自动终止后续的动作，并经一段时间后恢复到预先的整定状态，为下一次故障做好准本。若重合失败则闭锁在分闸状态，只有通过手动复位才能解除闭锁。2.2、分段器的分类和功能分段器是一种提高配电网自动化程度和可靠性的一种设备，它必须和电源侧前级主保护开关相配合，在失压或无电流的情况下自动分闸。功能：在电路发生永久性故障时，分段器在预定次数的分合操作后闭锁于分闸状态，从而达到隔离故障线路区段的目的。若分段器未完成预定次数的分合操作，故障就被其他设备切除了，则其保持在合闸状态，并经一定时间后恢复到预先的整定状态。分类：根据判断故障方式的不同可分为电压—时间型分段器和过流脉冲计数型分段器两类。（1）电压—时间型分段器：是凭借加压、失压的时间长短来控制其动作的，失压后分闸，加压后合闸或闭锁。X时限：分段器电源侧加压开始，到该分段器合闸的时延，也称为合闸时间。Y时限：又称为故障检测时间，是指分段器合闸后在未超过Y时限的时间内又失压，则该分段器分闸并被闭锁在分闸状态，等到下一次再得电时也不自动闭合。作用是：当分段器关合后，如果在Y时限内一直可检测到电压，则Y时间之后发生失压分闸，分段器不闭锁，重新来电时会合闸，如果在Y时间内检测不到电压，则分电器将发生分闸闭锁，即断开后来电也不再闭合。（2）过流脉冲计数型分段器：通常与前级的重合器或断路器配合使用，在一段时间内，记录前级开关设备开断故障电流动作次数，在预定的记录次数后，在前级的重合器或断路器将线路从电网中短时切除的无电流间隙内，分段器分闸，达到隔离故障区段的目的，若前级开关设备未达到预定的动作次数，则分段器在一定的复位时间后会清零并恢复到预选整定的初始状态，为下一次故障做准备。2.3、重合器与分段器配合实现故障区段隔离1、重合器与电压—时间型分段器配合例1：辐射状网故障区段隔离ABCDEabecd(1)代表重合器合闸状态代表重合器断开状态代表分段器合闸状态代表分段器断开状态代表分段器闭锁状态ABCDE...
