校园网络布线系统方案设计VIP免费

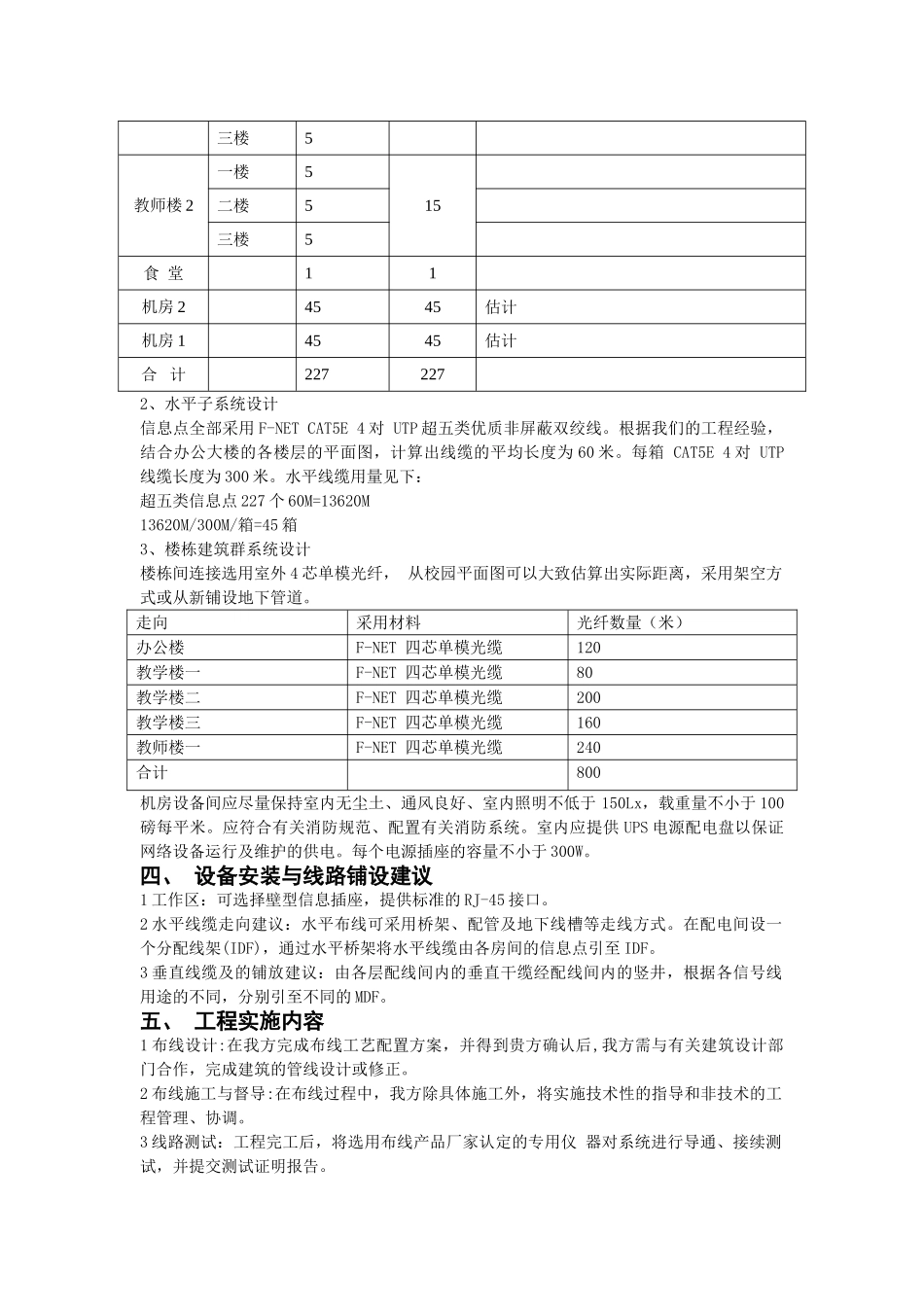

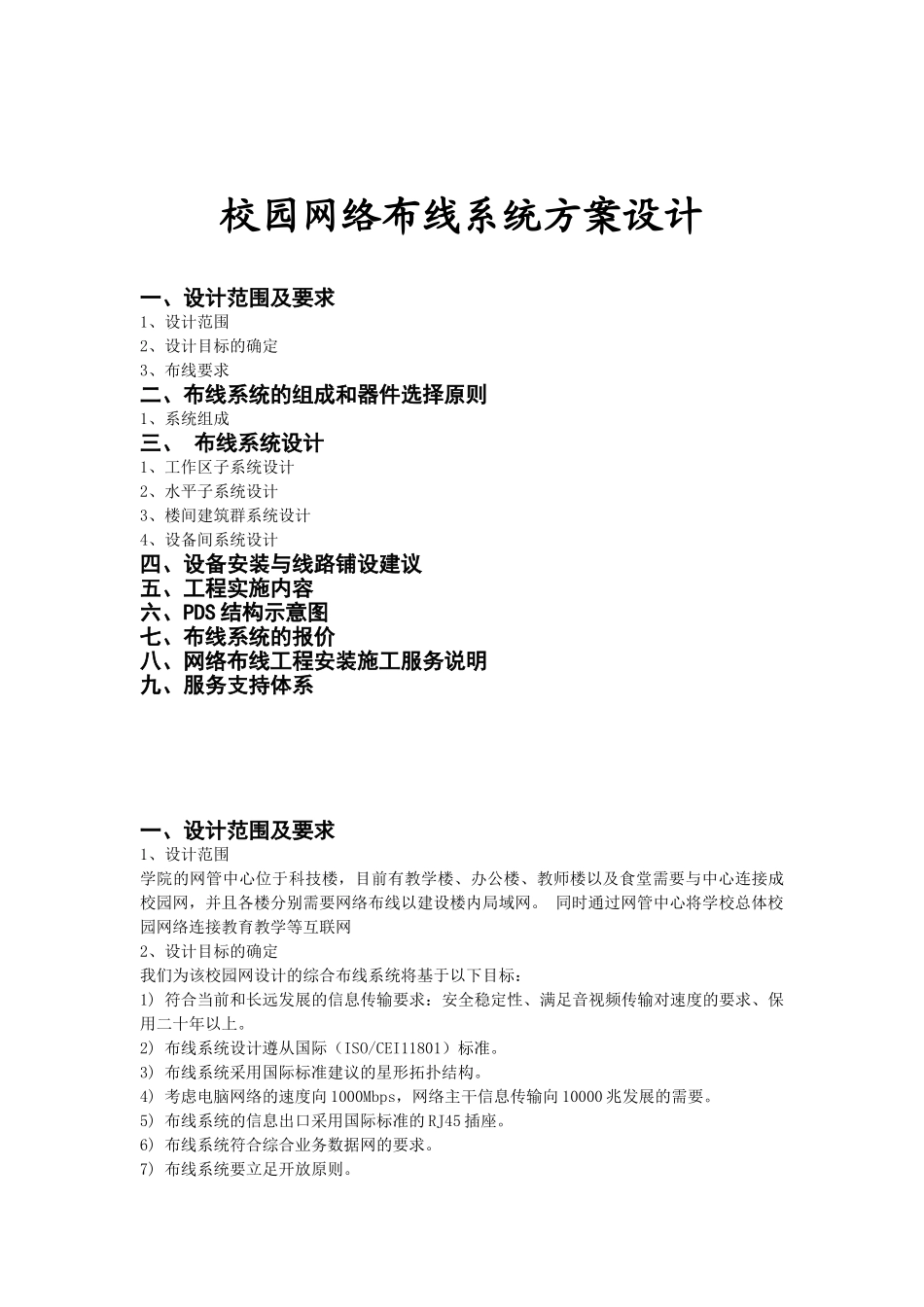

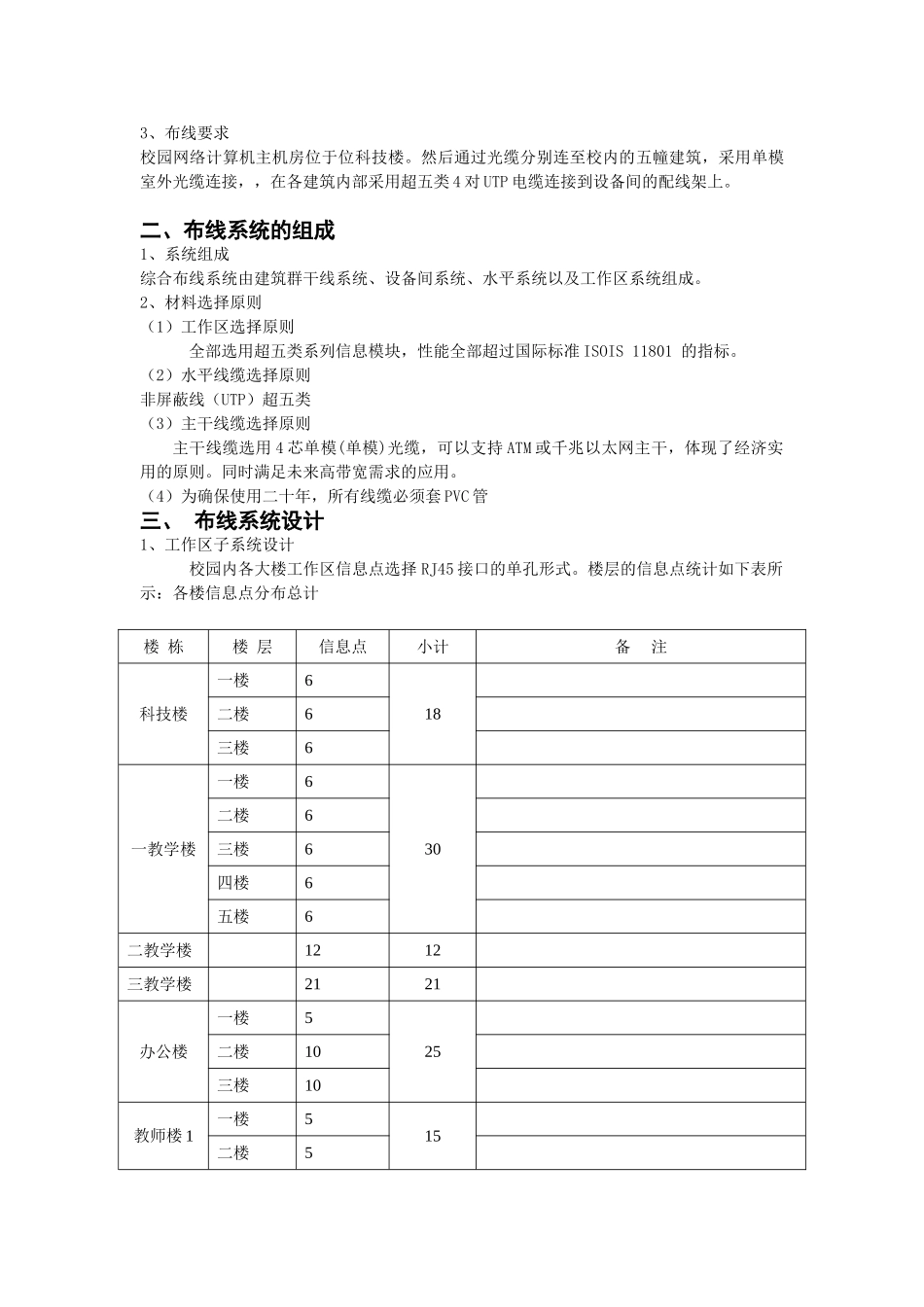

校园网络布线系统方案设计一、设计范围及要求1、设计范围2、设计目标的确定3、布线要求二、布线系统的组成和器件选择原则1、系统组成三、布线系统设计1、工作区子系统设计2、水平子系统设计3、楼间建筑群系统设计4、设备间系统设计四、设备安装与线路铺设建议五、工程实施内容六、PDS结构示意图七、布线系统的报价八、网络布线工程安装施工服务说明九、服务支持体系一、设计范围及要求1、设计范围学院的网管中心位于科技楼，目前有教学楼、办公楼、教师楼以及食堂需要与中心连接成校园网，并且各楼分别需要网络布线以建设楼内局域网。同时通过网管中心将学校总体校园网络连接教育教学等互联网2、设计目标的确定我们为该校园网设计的综合布线系统将基于以下目标：1)符合当前和长远发展的信息传输要求：安全稳定性、满足音视频传输对速度的要求、保用二十年以上。2)布线系统设计遵从国际（ISO/CEI11801）标准。3)布线系统采用国际标准建议的星形拓扑结构。4)考虑电脑网络的速度向1000Mbps，网络主干信息传输向10000兆发展的需要。5)布线系统的信息出口采用国际标准的RJ45插座。6)布线系统符合综合业务数据网的要求。7)布线系统要立足开放原则。3、布线要求校园网络计算机主机房位于位科技楼。然后通过光缆分别连至校内的五幢建筑，采用单模室外光缆连接，，在各建筑内部采用超五类4对UTP电缆连接到设备间的配线架上。二、布线系统的组成1、系统组成综合布线系统由建筑群干线系统、设备间系统、水平系统以及工作区系统组成。2、材料选择原则（1）工作区选择原则全部选用超五类系列信息模块，性能全部超过国际标准ISOIS11801的指标。（2）水平线缆选择原则非屏蔽线（UTP）超五类（3）主干线缆选择原则主干线缆选用4芯单模(单模)光缆，可以支持ATM或千兆以太网主干，体现了经济实用的原则。同时满足未来高带宽需求的应用。（4）为确保使用二十年，所有线缆必须套PVC管三、布线系统设计1、工作区子系统设计校园内各大楼工作区信息点选择RJ45接口的单孔形式。楼层的信息点统计如下表所示：各楼信息点分布总计楼栋楼层信息点小计备注科技楼一楼618二楼6三楼6一教学楼一楼630二楼6三楼6四楼6五楼6二教学楼1212三教学楼2121办公楼一楼525二楼10三楼10教师楼1一楼515二楼5三楼5教师楼2一楼515二楼5三楼5食堂11机房24545估计机房14545估计合计2272272、水平子系统设计信息点全部采用F-NETCAT5E4对UTP超五类优质非屏蔽双绞线。根据我们的工程经验，结合办公大楼的各楼层的平面图，计算出线缆的平均长度为60米。每箱CAT5E4对UTP线缆长度为300米。水平线缆用量见下：超五类信息点227个60M=13620M13620M/300M/箱=45箱3、楼栋建筑群系统设计楼栋间连接选用室外4芯单模光纤，从校园平面图可以大致估算出实际距离，采用架空方式或从新铺设地下管道。走向采用材料光纤数量（米）办公楼F-NET四芯单模光缆120教学楼一F-NET四芯单模光缆80教学楼二F-NET四芯单模光缆200教学楼三F-NET四芯单模光缆160教师楼一F-NET四芯单模光缆240合计800机房设备间应尽量保持室内无尘土、通风良好、室内照明不低于150Lx，载重量不小于100磅每平米。应符合有关消防规范、配置有关消防系统。室内应提供UPS电源配电盘以保证网络设备运行及维护的供电。每个电源插座的容量不小于300W。四、设备安装与线路铺设建议1工作区：可选择壁型信息插座，提供标准的RJ-45接口。2水平线缆走向建议：水平布线可采用桥架、配管及地下线槽等走线方式。在配电间设一个分配线架(IDF)，通过水平桥架将水平线缆由各房间的信息点引至IDF。3垂直线缆及的铺放建议：由各层配线间内的垂直干缆经配线间内的竖井，根据各信号线用途的不同，分别引至不同的MDF。五、工程实施内容1布线设计:在我方完成布线工艺配置方案，并得到贵方确认后,我方需与有关建筑设计部门合作，完成建筑的管线设计或修正。2布线施工与督导:在布线过程中，我方除具体施工外，将实施技术性的指导和非技术的工程管理、协调。3线路测试：工程完工后，将选用布线产品厂家认定的专用仪器对系统进行导通、接续测试，并提交测试证明报告。4系统联调:在系统的线路测试后，选择若干站点，对...
