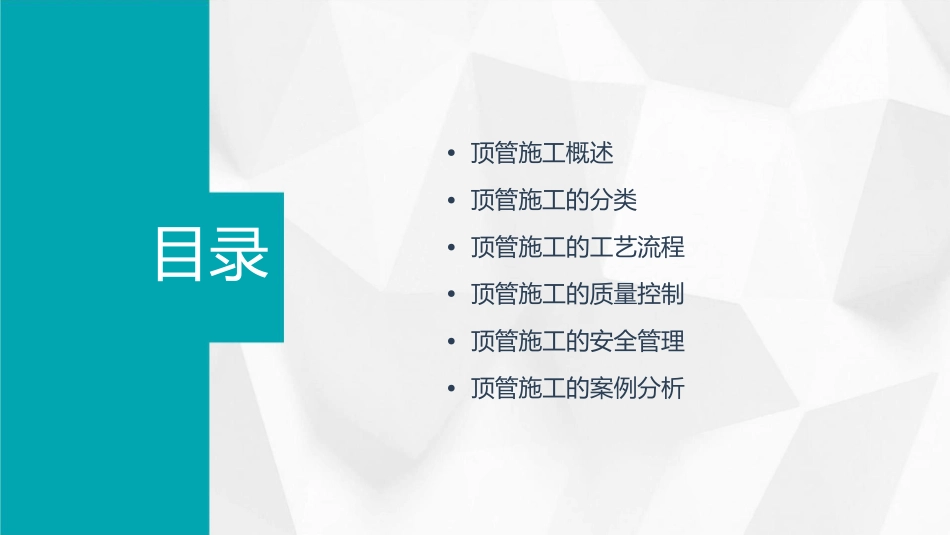

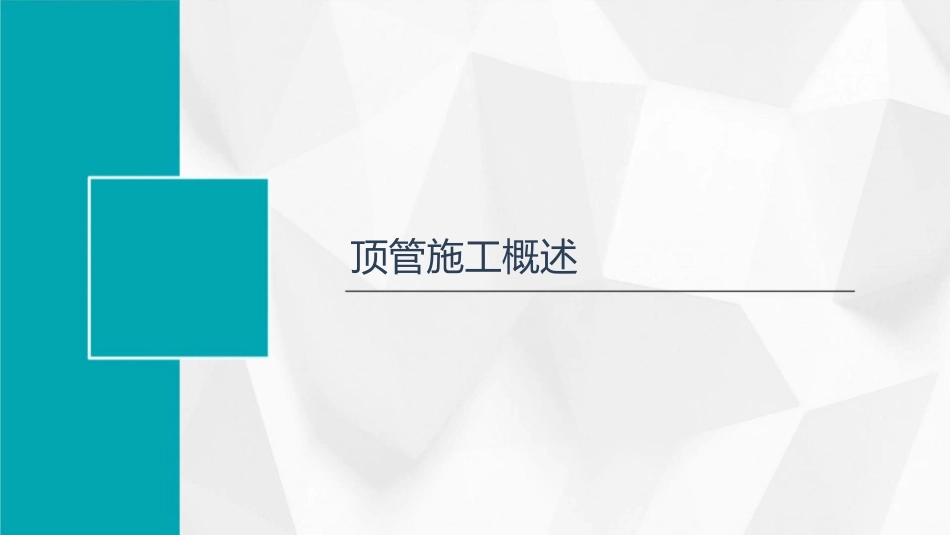

•顶管施工概述•顶管施工的分类目录•顶管施工的工艺流程•顶管施工的质量控制•顶管施工的安全管理•顶管施工的案例分析顶管施工概述顶管施工的定义顶管施工是一种非开挖管道敷设技术，通过顶推设备将管道顶入土层中，实现管道的铺设和维修。它不需要开挖地面，能够穿越河流、道路、建筑物等障碍物，具有较高的施工效率和安全性。顶管施工的特点施工效率高施工安全性高顶管施工能够连续顶进，不受天气和环境影响，缩短了施工周期。由于不需要开挖地面，避免了地面塌陷、地下管线破坏等风险。对环境影响小适用范围广顶管施工能够减少土方开挖和回填，减少对周围环境的破坏和污染。适用于各种土质和环境，尤其适用于城市中心等建筑物密集区域。顶管施工的应用范围城市给排水管道燃气管道通信管道其他管道顶管施工能够铺设和维修城市给排水管道，提高城市排水和供水能力。通过顶管施工能够安全地铺设和维修燃气管道，保障居民和企业用气安全。顶管施工能够快速地铺设通信管道，满足通信网络的发展需求。顶管施工还可应用于电力、热力、石油等管道的敷设和维修。顶管施工的分类按顶管施工机具分类敞开式顶管机01适用于较稳定的土层，并能自挖掘前方的土壤，但作业环境恶劣，生产效率低。封闭式顶管机02适用于较松软的土层，挖掘效率高，作业环境好，但设备复杂，成本高。组合式顶管机03兼具敞开式和封闭式的优点，适用于各种土层，但设备成本和维护成本较高。按顶管施工的开挖方式分类非开挖顶管施工01利用顶管机在不开挖地面的情况下，穿越地面障碍物，将管道敷设到预定位置的施工方法。半开挖顶管施工02在管道的一侧或两侧进行开挖，以满足顶管施工的需要。全开挖顶管施工03在管道的两侧进行大面积开挖，适用于管道埋深较浅的情况。按顶管施工的施工环境分类地下顶管施工水中顶管施工在地下进行顶管施工，需要采取相应的防水和排水措施。在水中进行顶管施工，需要采取相应的防水和抗浮措施。地面顶管施工在地面进行顶管施工，需要采取相应的安全措施，确保施工安全。顶管施工的工艺流程顶管施工前的准备工作现场勘查施工计划制定设备与材料准备临时设施搭建对施工区域进行实地勘察，了解现场地形、地质、水文等条件，以便制定合适的施工方案。根据工程要求和现场实际情况，制定详细的施工计划，包括顶管长度、直径、埋深、施工进度等。根据施工计划，准备所需的顶管设备、辅助设备、材料等，确保设备完好、材料充足。搭建施工现场所需的临时设施，如临时道路、排水系统、电力设施等。顶管施工的工艺流程顶管机安装将顶管机按照设计要求安装在导轨上，调整机头的方向和高度，确保机头与管道轴线一致。顶进前检查顶管机撤离顶管施工完成后，将顶管机从管道内撤离，并对管道进行密封处理。对顶管机、管道、后背等进行全面检查，确保设备完好、管道连接牢固、后背稳定。管道安装切土与掘进随着顶管的推进，一节节管道被陆续安装到顶管机后方的管道内，直至达到设计长度。顶管机切土并掘进，通过刀盘上的刀具对土体进行切削，将土体推送至管道内，同时通过泥水或压缩空气将土排出。顶管施工的注意事项质量监控对施工过程进行全程质量监控，确保施工质量符合设计要求和相关标准。安全注意事项确保施工现场安全措施到位，如设置安全警示标志、配备安全员等。环境保护采取有效措施减少施工对环境的影响，如控制施工噪音、减少尘土飞扬等。顶管施工的质量控制顶管施工的质量标准顶管施工应符合国家相关质量标准和规范，确保工程质量和安全。顶管施工的质量标准应包括管道的轴线、标高、管材质量、接口施工质量等，确保管道安装位置准确、接口严密、无渗漏现象。顶管施工的质量控制措施施工前应进行技术交底，明确质量标准和要求，确保施工人员掌握施工工艺和技术要求。010203施工过程中应加强质量检查和验收，及时发现和纠正质量问题，确保施工质量符合要求。施工完成后应进行质量评估和总结，针对不足之处进行改进和优化，提高施工质量水平。顶管施工的质量检测方法压力测试外观检测对管道的外观进行检查，包括管道的平直度、防腐层、接口等，确保外观质量符合要求。对管道进行压力测试，检...
