新型氯化聚氯乙烯(PVC-C)管道的特点VIP专享VIP免费

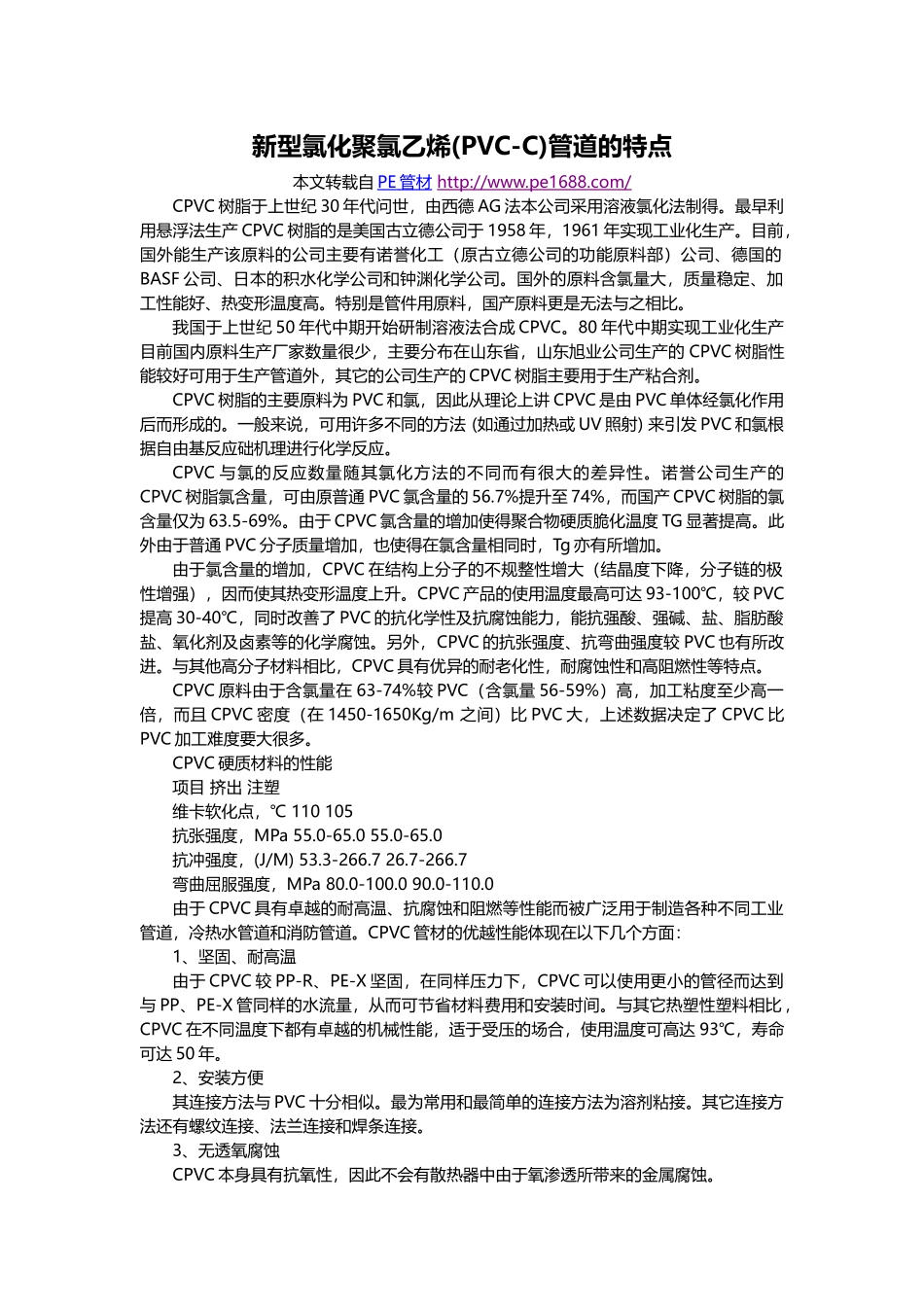

新型氯化聚氯乙烯(PVC-C)管道的特点本文转载自PE管材http://www.pe1688.com/CPVC树脂于上世纪30年代问世，由西德AG法本公司采用溶液氯化法制得。最早利用悬浮法生产CPVC树脂的是美国古立德公司于1958年，1961年实现工业化生产。目前，国外能生产该原料的公司主要有诺誉化工（原古立德公司的功能原料部）公司、德国的BASF公司、日本的积水化学公司和钟渊化学公司。国外的原料含氯量大，质量稳定、加工性能好、热变形温度高。特别是管件用原料，国产原料更是无法与之相比。我国于上世纪50年代中期开始研制溶液法合成CPVC。80年代中期实现工业化生产目前国内原料生产厂家数量很少，主要分布在山东省，山东旭业公司生产的CPVC树脂性能较好可用于生产管道外，其它的公司生产的CPVC树脂主要用于生产粘合剂。CPVC树脂的主要原料为PVC和氯，因此从理论上讲CPVC是由PVC单体经氯化作用后而形成的。一般来说，可用许多不同的方法(如通过加热或UV照射)来引发PVC和氯根据自由基反应础机理进行化学反应。CPVC与氯的反应数量随其氯化方法的不同而有很大的差异性。诺誉公司生产的CPVC树脂氯含量，可由原普通PVC氯含量的56.7%提升至74%，而国产CPVC树脂的氯含量仅为63.5-69%。由于CPVC氯含量的增加使得聚合物硬质脆化温度TG显著提高。此外由于普通PVC分子质量增加，也使得在氯含量相同时，Tg亦有所增加。由于氯含量的增加，CPVC在结构上分子的不规整性增大（结晶度下降，分子链的极性增强），因而使其热变形温度上升。CPVC产品的使用温度最高可达93-100℃，较PVC提高30-40℃，同时改善了PVC的抗化学性及抗腐蚀能力，能抗强酸、强碱、盐、脂肪酸盐、氧化剂及卤素等的化学腐蚀。另外，CPVC的抗张强度、抗弯曲强度较PVC也有所改进。与其他高分子材料相比，CPVC具有优异的耐老化性，耐腐蚀性和高阻燃性等特点。CPVC原料由于含氯量在63-74%较PVC（含氯量56-59%）高，加工粘度至少高一倍，而且CPVC密度（在1450-1650Kg/m之间）比PVC大，上述数据决定了CPVC比PVC加工难度要大很多。CPVC硬质材料的性能项目挤出注塑维卡软化点，℃110105抗张强度，MPa55.0-65.055.0-65.0抗冲强度，(J/M)53.3-266.726.7-266.7弯曲屈服强度，MPa80.0-100.090.0-110.0由于CPVC具有卓越的耐高温、抗腐蚀和阻燃等性能而被广泛用于制造各种不同工业管道，冷热水管道和消防管道。CPVC管材的优越性能体现在以下几个方面：1、坚固、耐高温由于CPVC较PP-R、PE-X坚固，在同样压力下，CPVC可以使用更小的管径而达到与PP、PE-X管同样的水流量，从而可节省材料费用和安装时间。与其它热塑性塑料相比，CPVC在不同温度下都有卓越的机械性能，适于受压的场合，使用温度可高达93℃，寿命可达50年。2、安装方便其连接方法与PVC十分相似。最为常用和最简单的连接方法为溶剂粘接。其它连接方法还有螺纹连接、法兰连接和焊条连接。3、无透氧腐蚀CPVC本身具有抗氧性，因此不会有散热器中由于氧渗透所带来的金属腐蚀。4、减少助剂的渗入为防止氧化，某些改性塑料需要添加大量抗氧剂，可能会渗入供水系统，导致难闻的气味。5、不受水中氯的影响很多的聚烯烃材料（包括PP、PE）遇水可能会分解，而CPVC则不会受水中余氯的影响，不会出现裂痕和渗漏。6、良好的阻燃性CPVC限氧指数为60，因而在空气中不会燃烧。具有无火焰滴露，不增加火载，限制火焰扩散，低烟雾生成特性。7、CPVC对无极强酸、强碱具有极佳的化学阻抗性。常用以替代金属以处理侵蚀性物质，如质量较差的水，酸性物质碱性物质及其它水溶液。8、导热性能低CPVC的热传导系数仅为1.05，热力不容易从管道散发，管道热损失少。9、细菌不易繁殖由于CPVC不受水中余氯的影响，不会产生裂痕和渗漏，管道内壁光滑，细菌不易滋生。研究表明，CPVC管道内细菌的滋生数值远远低于其它材料如铜、钢及其它塑料管道。10、较低的热膨胀CPVC热膨胀系数低于其它塑料，管内通热时膨胀很小，不象其它种类的管道（如PP-RRP）由于较高的膨胀系数造成高温受热时的蛇行弯曲，及存在安全隐患又不美观。11、时间的考验没有一种热塑性材料象CPVC那样，历经四十年热水系统的考验而免于维护，表现出其优势的性能。CPVC相对于P...
