PDMS支吊架设计VIP免费

PDMS支吊架设计_第1页
1/15
PDMS支吊架设计_第2页
2/15
PDMS支吊架设计_第3页
3/15

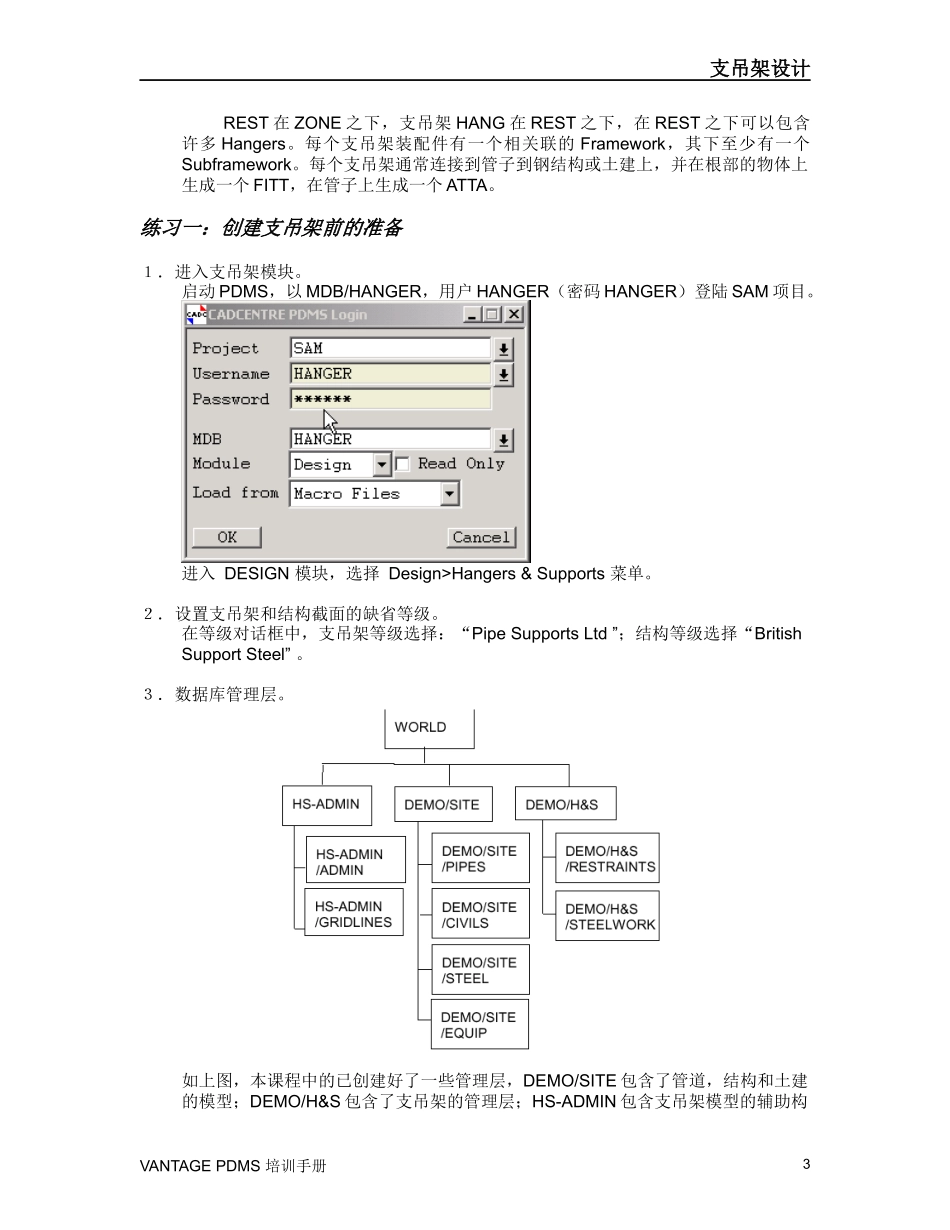

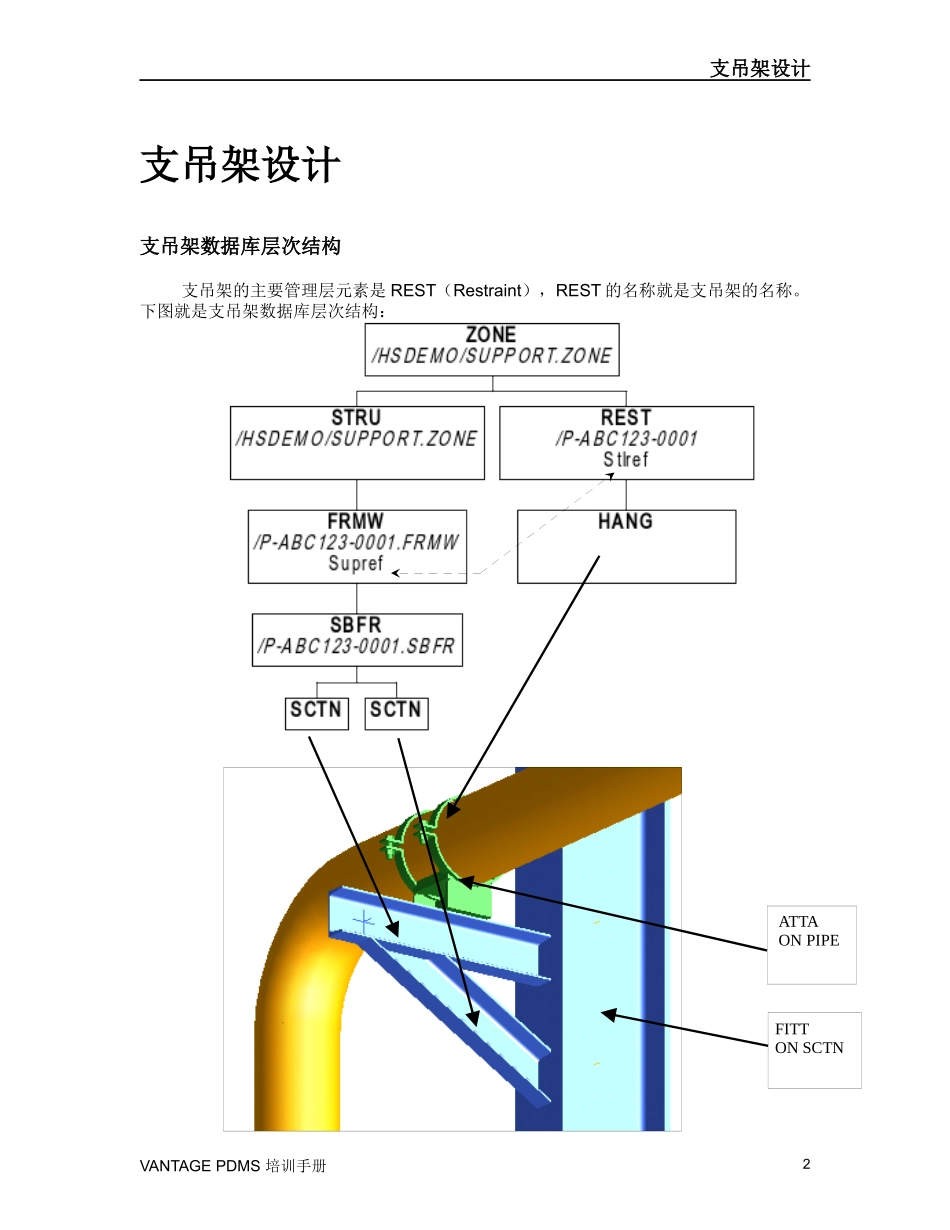

VPDVANTAGEPlantDesignSystem工厂三维布置设计管理系统PDMS支吊架设计培训手册支吊架设计支吊架设计支吊架数据库层次结构支吊架的主要管理层元素是REST(Restraint),REST的名称就是支吊架的名称。下图就是支吊架数据库层次结构:VANTAGEPDMS培训手册ATTAONPIPEFITTONSCTN2支吊架设计REST在ZONE之下,支吊架HANG在REST之下,在REST之下可以包含许多Hangers。每个支吊架装配件有一个相关联的Framework,其下至少有一个Subframework。每个支吊架通常连接到管子到钢结构或土建上,并在根部的物体上生成一个FITT,在管子上生成一个ATTA。练习一:创建支吊架前的准备1.进入支吊架模块。启动PDMS,以MDB/HANGER,用户HANGER(密码HANGER)登陆SAM项目。进入DESIGN模块,选择Design>Hangers&Supports菜单。2.设置支吊架和结构截面的缺省等级。在等级对话框中,支吊架等级选择:“PipeSupportsLtd”;结构等级选择“BritishSupportSteel”。3.数据库管理层。如上图,本课程中的已创建好了一些管理层,DEMO/SITE包含了管道,结构和土建的模型;DEMO/H&S包含了支吊架的管理层;HS-ADMIN包含支吊架模型的辅助构VANTAGEPDMS培训手册3支吊架设计造信息。4.设置缺省的储存区域。1)在/DEMO/H&S/STEELWORK下创建一个STRU,命名为STRUCTURES;2)选择Settings>StorageAreas,出现储存区域对话框;3)把Restraint的储存区域设为“/DEMO/H&S/STEELWORK”;4)把Structure的储存区域设为“/STRUCTURES”。5.设置用户缺省值。选择菜单Setting>Default>Main,按下图设置。练习二:在地板上创建一个支架创建一个支架到地板上。1.选择Create>Hanger>StandardConfig菜单,出现如下对话框;在HangFrom项设为Civil,Connectto设为Tube,Hangerdirection设为Down。2.选择CreateHanger,选择管道PIPE/SAM-600-1.PositionHanger对话框出现VANTAGEPDMS培训手册4支吊架设计Direction设为(East);Distance设为Through;把Element改为Gridline;点击箭头再点击轴网线G,选择OK。(提示:把轴网先显示出来)。3.当提醒选择CIVIL时,点击地板。4.确认等级和支吊架名称。5.当出现以下对话框时,按图中设置,OK。6.在下图中选择YES。VANTAGEPDMS培训手册5支吊架设计7.选择零件型号。如图所示:8.建好的支吊架模型如下图所示。VANTAGEPDMS培训手册6支吊架设计练习三:在结构上创建一个吊架创建一个吊架到钢结构上。1.选择Create>Hanger>StandardConfig菜单,出现如下对话框;在HangFrom项设为Steel,Connectto设为Tube,Hangerdirection设为U。2.选择CreateHanger,选择结构SCTN15;选择管道PIPE/SAM-200-1.出现下图,OK。Direction设为(East);Distance设为Through;把Element改为Gridline;点击箭头再点击轴网线G,选择OK。(提示:把轴网先显示出来)。3.当提醒选择CIVIL时,点击地板。4.确认等级和支吊架名称。5.当出现以下对话框时,按图中设置,OKVANTAGEPDMS培训手册7支吊架设计6.在下图中选择YES。出现定位对话框时,选择NO。7.选择零件型号。如图所示:8.Ok,吊架模型即建好。练习四:创建较复杂的支架VANTAGEPDMS培训手册8支吊架设计下图是复杂支架创建工具:1.支架所在平面的定位2.创建Framework3.创建Subframework4.创建卡环模板5.创建支架模板6.修改支架模板7.结构端面型号8.构建整个支架1.选择Utilities>Toolboxes>SupportCreation菜单,出现如上工具框。2.支架所在平面的定位。1)给个初始位置,选择菜单Pipe>Select,点取管道PIPE/SAM-80-1;VANTAGEPDMS培训手册9支吊架设计2)移动平面到SCTN25(最南端):把Distance改为Through,选择箭头,点取SCTN25。“Move”3)关闭对话框。.3.创建Framework。确认等级和支吊架名称,都选择OK。4.创建Subframework。5.创建卡环模板。1)HangerDirection设为D;2)选择CreateMember;Action选项变为CreateHanger;选择CreateHanger,再点击管道PIPE/SAM-80-1,出现如下对话框,按下图设置;VANTAGEPDMS培训手册10支吊架设计3)选择CopyLastHanger选项,再点击管道PIPE/SAM-50-1;4)选择EndthisMember;5)创建另一层的方法同上:...
