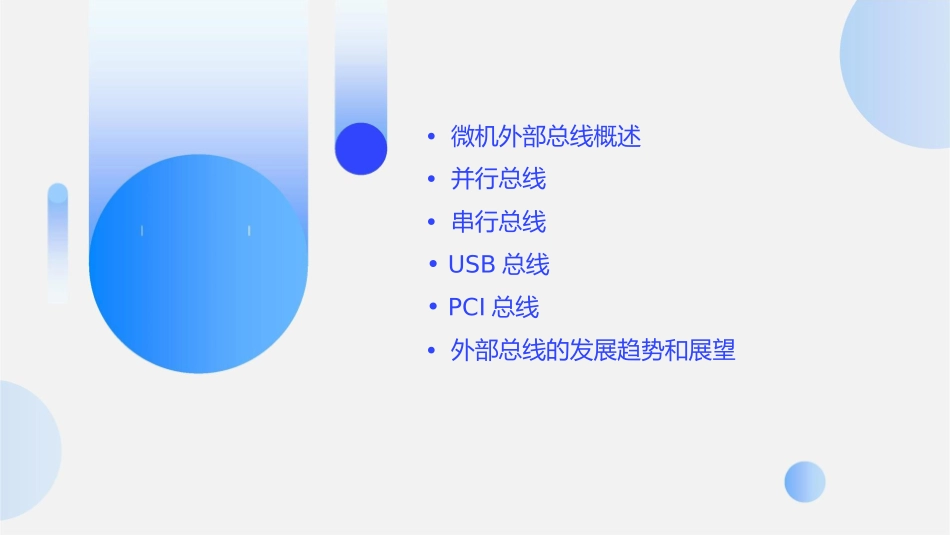

微机外部件•微机外部总线概述•并行总线•串行总线•USB总线•PCI总线•外部总线的发展趋势和展望定义和作用定义微机外部总线是一种用于连接微处理器与其他数字系统组件的通信协议。作用外部总线用于将微处理器的I/O端口与外部设备、存储器和外部接口连接起来，实现数据传输和控制信号的交互。外部总线的分类并行总线串行总线并行总线是一种在同一时钟周期内传输多位数据的总线。串行总线是一种逐位传输数据的总线。高速总线低速总线高速总线具有较高的传输速率，通常用于连接高速外部设备。低速总线具有较低的传输速率，通常用于连接低速外部设备。外部总线的标准IEEE488总线标准RS-232C总线标准这是一种并行总线的标准，广泛用于连接仪器和测试设备。这是一种串行总线的标准，广泛用于连接计算机和其他设备。USB总线标准SPI总线标准USB是一种高速串行总线标准，广泛用于连接计算机和外部设备。SPI是一种低速串行总线标准，广泛用于嵌入式系统中的外设连接。并行总线的概念并行总线的定义并行总线是一种在微机外部连接各部件的硬件线路，它以并行方式进行数据传输，即在同一个时钟周期内，可以同时传输多个数据。并行总线的特点并行总线具有传输速率快、数据传输量大、可靠性高等特点。它可以在短时间内将大量的数据从一个部件传输到另一个部件，从而提高了系统的整体性能。并行总线的原理并行总线的工作原理并行总线通过多个传输线路同时传输数据，实现了高速的数据传输。在每个时钟周期内，它可以同时传输多个数据字节，从而大大提高了数据传输速率。并行总线的数据格式并行总线的传输数据格式包括数据和地址信号。在发送端，CPU将需要传输的数据和地址信号通过并口发送出去；在接收端，各部件根据地址信号来接收数据。并行总线的应用并行总线的应用范围并行总线广泛应用于微机外部设备的连接，如硬盘、光驱、打印机、扫描仪等。它可以在这些设备与主机之间实现快速、稳定的数据传输。并行总线的发展趋势随着技术的不断发展，并行总线的传输速率和可靠性也在不断提高。同时，新的总线标准也在不断涌现，以满足不同应用的需求。未来，并行总线将继续发挥重要作用，为计算机系统的性能提升做出贡献。串行总线的概念串行总线是一种用于连接微机内部和外部设备的通信协议，它通过串行方式传输数据，即逐位传输。010203串行总线具有低成本、低功耗和低速率的优点，适用于近距离、低速率的通信。常见的串行总线包括RS-232、RS-485、SPI等。串行总线的原理串行总线的工作原理是将数据以一位一位的方式传输，通过时钟信号来控制数据的传输速度和方向。0102发送方将数据一位一位地发送到总线上，接收方一位一位地接收数据。03串行总线支持多点通信，可以实现一对多的通信方式。串行总线的应用串行总线广泛应用于微机与外部设备的通信，如123键盘、鼠标、打印机、扫描仪等。串行总线也适用于短距离的局域网通信，如以太网、USB等。串行总线还可以用于工业控制、智能家居等领域。USB总线的概念USB是英文UniversalSerialBus的缩写，中文译名是通用串行总线。它是一种外部总线标准，用于连接计算机和其他电子设备。USB总线是一种四线结构，包括电源线、地线、数据线和控制线。它使用差分信号进行数据传输，可以支持多个设备同时连接到一个端口上。USB总线的设计目的是为了解决传统的串口、并口等接口在连接外设时的不便和限制。它具有高速传输、即插即用、支持热插拔等特点。USB总线的特点高速传输即插即用USB总线支持四种传输速率，包括低速1.5Mbps、全速12Mbps、高速480Mbps和超高速5Gbps，可以满足不同设备的传输需求。USB总线支持热插拔，用户可以随时将USB设备插入或拔出，无需关闭计算机即可实现连接和断开。支持多个设备兼容性好USB总线可以支持多个设备同时连接到一个端口上，最多可以支持127个设备同时连接。USB总线是通用的标准，大多数操作系统都支持它，因此用户可以在不同的计算机和操作系统上使用相同的USB设备。USB总线的应用数据传输01USB总线可以用于连接各种外设，如鼠标、键盘、打印机、扫描仪、摄像头等。充电0203USB总线也可以用于为移动设备充电，如手机、平板电脑等...
