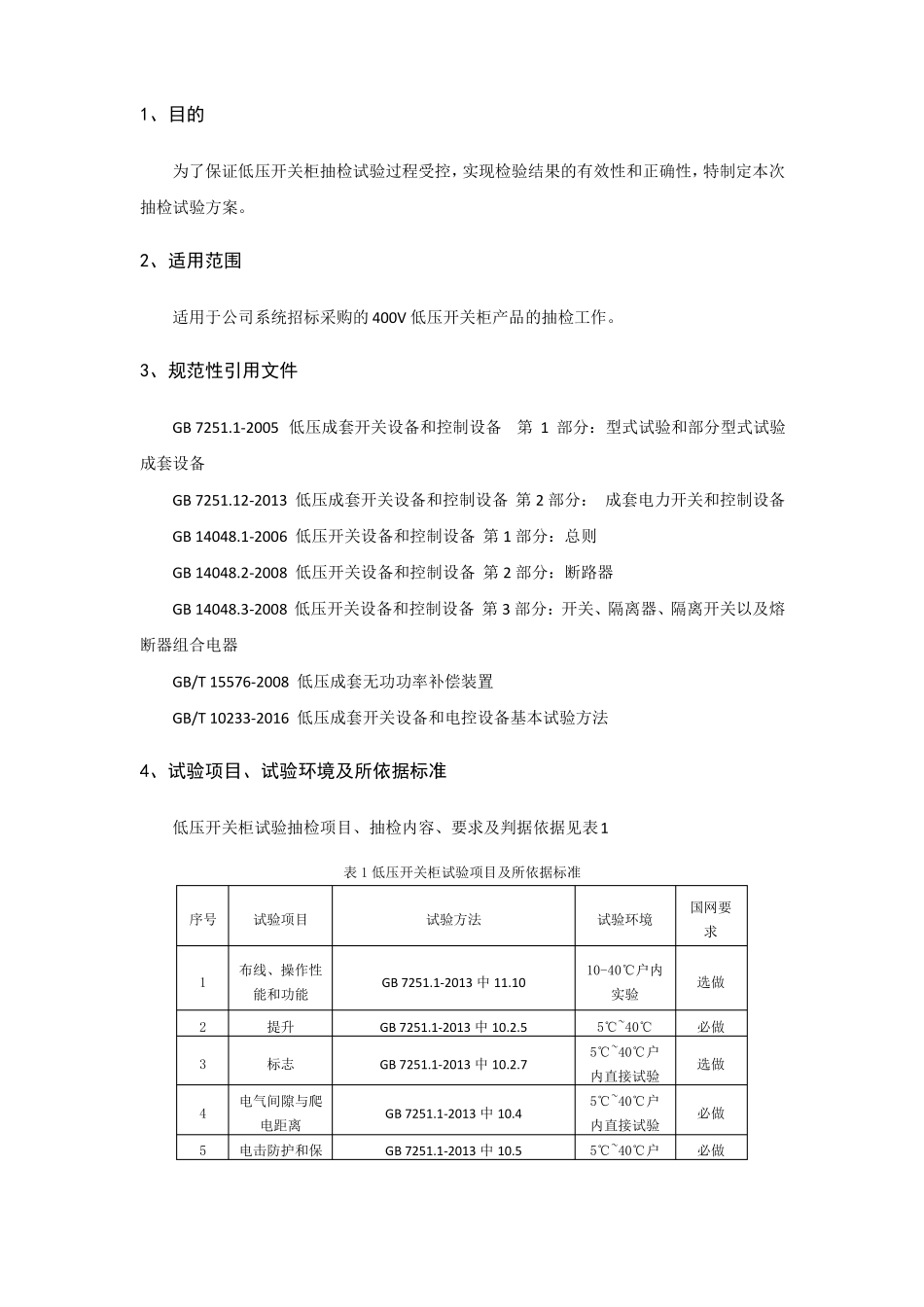

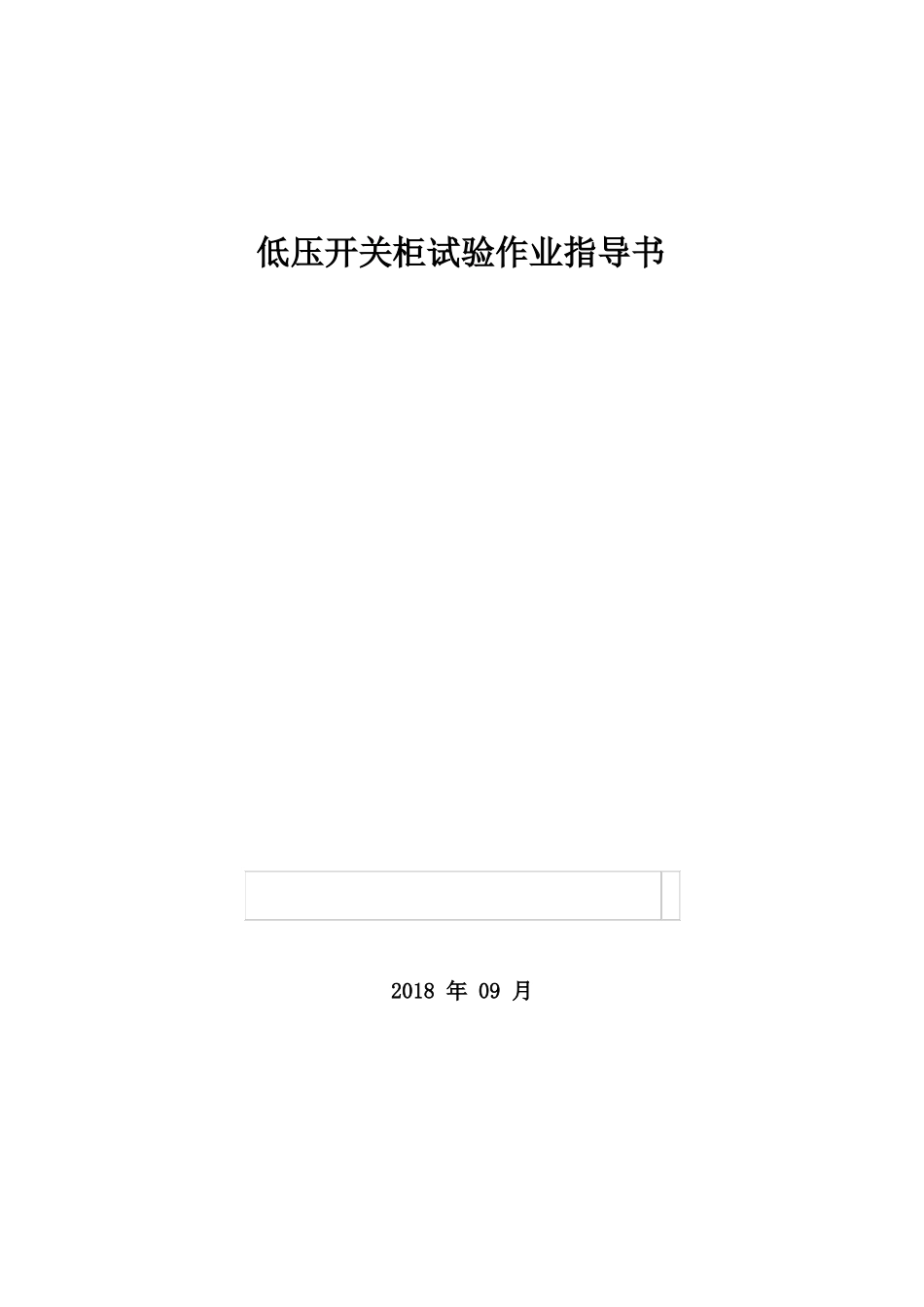

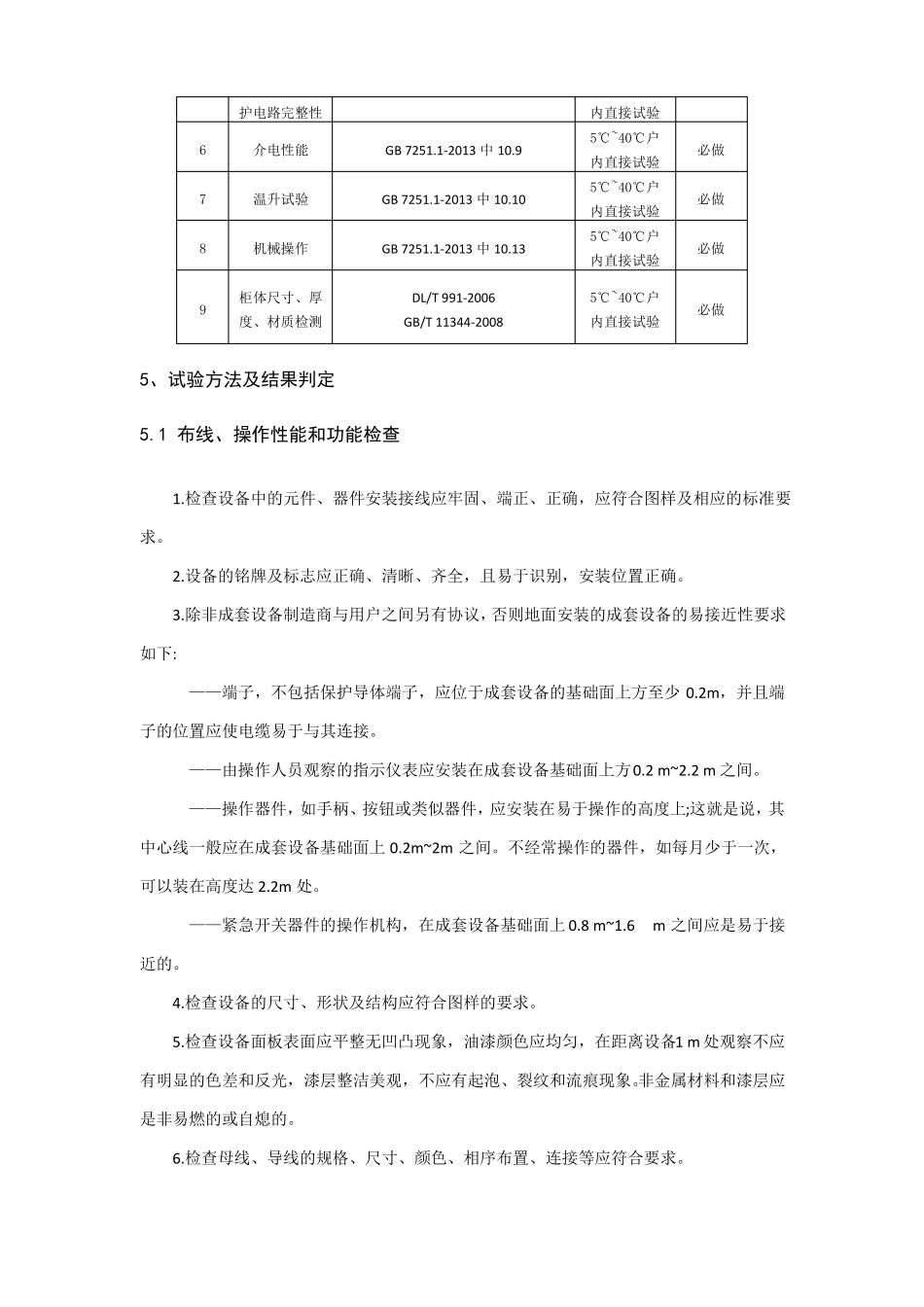

低压开关柜试验作业指导书2018年09月1、目的为了保证低压开关柜抽检试验过程受控，实现检验结果的有效性和正确性，特制定本次抽检试验方案。2、适用范围适用于公司系统招标采购的400V低压开关柜产品的抽检工作。3、规范性引用文件GB7251.1-2005低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备GB7251.12-2013低压成套开关设备和控制设备第2部分：成套电力开关和控制设备GB14048.1-2006低压开关设备和控制设备第1部分：总则GB14048.2-2008低压开关设备和控制设备第2部分：断路器GB14048.3-2008低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器GB/T15576-2008低压成套无功功率补偿装置GB/T10233-2016低压成套开关设备和电控设备基本试验方法4、试验项目、试验环境及所依据标准低压开关柜试验抽检项目、抽检内容、要求及判据依据见表1表1低压开关柜试验项目及所依据标准序号试验项目试验方法试验环境国网要求123布线、操作性能和功能提升标志电气间隙与爬电距离电击防护和保GB7251.1-2013中11.10GB7251.1-2013中10.2.5GB7251.1-2013中10.2.710-40℃户内实验5℃~40℃5℃~40℃户内直接试验5℃~40℃户内直接试验5℃~40℃户选做必做选做45GB7251.1-2013中10.4GB7251.1-2013中10.5必做必做护电路完整性6介电性能GB7251.1-2013中10.9内直接试验5℃~40℃户内直接试验5℃~40℃户内直接试验5℃~40℃户内直接试验5℃~40℃户内直接试验必做7温升试验GB7251.1-2013中10.10必做8机械操作GB7251.1-2013中10.13必做9柜体尺寸、厚度、材质检测DL/T991-2006GB/T11344-2008必做5、试验方法及结果判定5.1布线、操作性能和功能检查1.检查设备中的元件、器件安装接线应牢固、端正、正确，应符合图样及相应的标准要求。2.设备的铭牌及标志应正确、清晰、齐全，且易于识别，安装位置正确。3.除非成套设备制造商与用户之间另有协议，否则地面安装的成套设备的易接近性要求如下:——端子，不包括保护导体端子，应位于成套设备的基础面上方至少0.2m，并且端子的位置应使电缆易于与其连接。——由操作人员观察的指示仪表应安装在成套设备基础面上方0.2m~2.2m之间。——操作器件，如手柄、按钮或类似器件，应安装在易于操作的高度上;这就是说，其中心线一般应在成套设备基础面上0.2m~2m之间。不经常操作的器件，如每月少于一次，可以装在高度达2.2m处。——紧急开关器件的操作机构，在成套设备基础面上0.8m~1.6m之间应是易于接近的。4.检查设备的尺寸、形状及结构应符合图样的要求。5.检查设备面板表面应平整无凹凸现象，油漆颜色应均匀，在距离设备1m处观察不应有明显的色差和反光，漆层整洁美观，不应有起泡、裂纹和流痕现象。非金属材料和漆层应是非易燃的或自熄的。6.检查母线、导线的规格、尺寸、颜色、相序布置、连接等应符合要求。6.1装置中的控制电路导线截面，应按规定的载流量选择，并考虑到机械强度的需要。6.2设备外部接线应通过接线座。但电流在63A以上的电路，允许外部电缆直接连接到元件上。6.3在经常移动的地方(如跨越柜门的连接线)应用软导线，并且要有足够的长度裕量，以免急剧弯曲或过度张力损坏导线。6.4电源线及高电平电路导线，应与低电平(测量、信号、脉冲等)电路导线分束走线，并应有一定的间隔，必要时应采取隔离或屏蔽措施。6.5设备主电路相序排列，以设备的正视方向为准，应符合表2的规定，对于无法区分相序和极性的电路可不规定。6.6检查螺钉及导线连接应符合紧固扭矩并有防松措施，尤其是保护电路应采取有效的措施(例:螺栓、接地垫圈等)以保证接触良好。母线搭接处应自然吻合，不应有应力。表2主电路相序排列7.检查插件、抽屉的接插是否良好。7.1抽屉和插件应使用刚度好的导轨支撑，以保证在接插时预先对准。并能在各种所需位置(如:使用、调整或检查、不使用)上固定牢靠。必要时，在上述位置应装设机械锁紧机构。7.2抽屉和插件应能方便地插人和拔出，所有的接插点均应保证电接触可靠。7.3相同功能、相同规格、相同容量的抽屉和插件应具有互换性。7.4插入式印制线路板，应有拔插件工具。设备整体设计应考虑到印制线路板的子单元不必关断...
