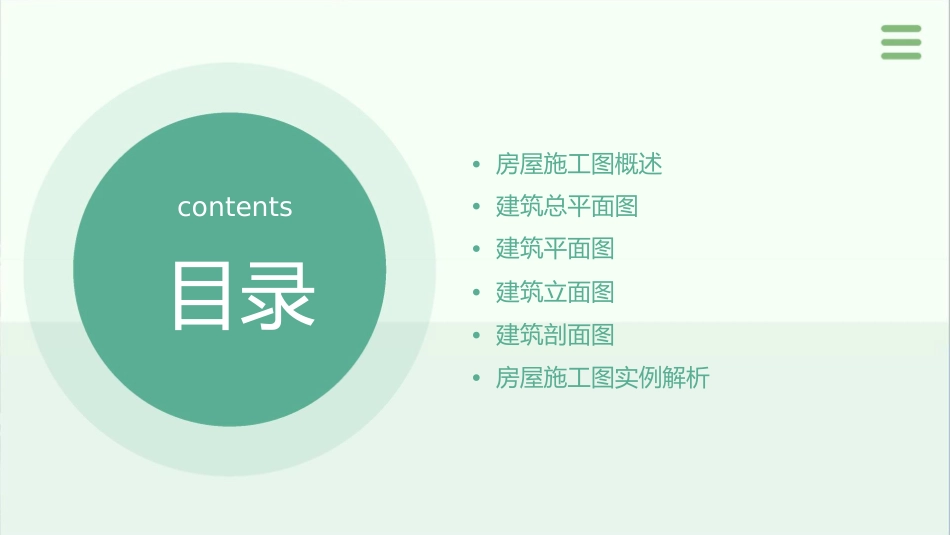

房屋施工图基本知识课件•房屋施工图概述•建筑总平面图•建筑平面图contents目录•建筑立面图•建筑剖面图•房屋施工图实例解析01房屋施工图概述定义与作用定义房屋施工图是建筑设计的阶段性成果，是施工的直接依据，也是建筑师与施工方进行沟通的桥梁。作用指导施工方按照设计要求进行施工；为工程预算、工程招投标提供依据；为设计变更提供依据。房屋施工图的组成建筑施工图包括总平面图、平面图、立面图、剖面图及节点详图等，主要表示建筑物的布局、外形、尺寸、结构构造及装修等。结构施工图暖通施工图包括暖通系统图、风口布置图及节点详图等，主要表示暖通设备的布置、安装及管道连接方式等。包括基础图、梁板柱施工图、楼梯施工图等，主要表示建筑物的结构类型、构件布置及连接方式等。电气施工图给排水施工图包括电气系统图、照明及弱电系统图及节点详图等，主要表示电气设备的布置、安装及线路连接方式等。包括给水系统图、排水系统图及节点详图等，主要表示给排水系统的布置、安装及管道连接方式等。房屋施工图的绘制流程准备工作立面图绘制按照绘图标准绘制立面图，标注建筑物的立面造型、尺寸及装修做法等。熟悉建筑设计方案，了解建筑物的布局、外形、尺寸、结构构造及装修等；确定绘图标准及规范。总平面图绘制剖面图绘制按照绘图标准绘制总平面图，标注建筑物在场地中的位置、尺寸及与周边建筑物的关系等。按照绘图标准绘制剖面图，标注建筑物的垂直方向上的造型、尺寸及装修做法等。平面图绘制节点详图绘制按照绘图标准绘制平面图，标注房间的布局、尺寸、门窗位置及方向等。按照绘图标准绘制节点详图，标注建筑物各部分的结构构造、尺寸及连接方式等。02建筑总平面图建筑总平面图的含义与作用含义建筑总平面图是表达建筑物在周围环境中的位置、相互关系及对城市和周围的影响的平面图。作用建筑总平面图是城市规划和土地利用的重要依据，也是建设单位进行建筑施工和工程预算的重要依据。建筑总平面图的组成文字说明文字说明是对图中内容的补充解释，包括建筑物的高度、材料等。图例图例是图中各种符号的解释说明，包括建筑物的轮廓、标注、道路等。方向标比例尺方向标指示图中的方向，一般以南北方向为基准。图名比例尺用于表示图中物体的大小与实际尺寸的比例关系。常用的比例尺有1:500、1:1000等。图名应清晰明了，如“某楼总平面图”等。建筑总平面图的阅读与分析确定图名和比例尺了解建筑物的基本情况通过图名和比例尺确定所查看的建筑通过建筑物的轮廓和标注了解建筑物总平面图的对象和范围。的形状、大小、高度等信息。分析建筑物之间的关系判断环境因素通过分析建筑物之间的相对位置关系，确定建筑物之间的交通联系和空间关系。通过分析建筑物周围的环境因素，如道路、绿化、公共设施等，判断其对建筑物的影响。03建筑平面图建筑平面图的含义与作用含义建筑平面图是房屋在水平方向上的投影图，它主要反映房屋的平面形状、大小、内部布局以及房间与房屋、楼层之间的关系。作用建筑平面图是施工的基础依据，也是设计和建造房屋的重要工具。它为施工部门提供明确的施工指导，确保施工的准确性和合理性。建筑平面图的组成01020304外部轮廓内部布局标注和说明图纸附件包括房屋的长度、宽度、形状反映房屋内部空间的分配和安排，包括各个房间的位置、大小和功能等。标注房间的功能、尺寸、标高等信息，同时还有施工说明和其他技术要求等。包括图纸目录、设计说明、材料表等，为施工提供全面的指导。和尺寸等基本信息。建筑平面图的阅读与分析阅读步骤先了解图纸的基本信息，如名称、编号、比例等；然后分析外部轮廓和内部布局，了解房间的功能和分配；最后阅读标注和说明，明确施工要求和技术参数。分析内容分析房屋的功能布局是否合理，空间利用是否充分，流线设计是否流畅等。同时还要分析图纸的规范性和完整性，确保施工的顺利进行。04建筑立面图建筑立面图的含义与作用含义建筑立面图是一种二维图形，它表达了建筑物在某个方向上的外观和立面的形态、比例、材料和构造等详细信息。作用建筑立面图是建筑施工图中的重要组成部分，它为施工方、设计方和业主等...
