形位公差的标注课件VIP免费

形位公差的标注课件_第1页
1/25

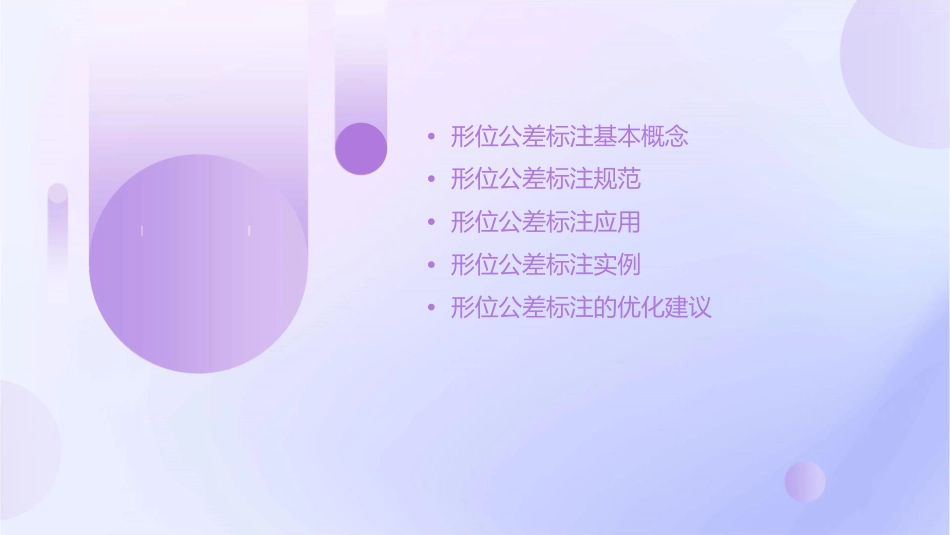

形位公差的标注课件_第2页
2/25
形位公差的标注课件_第3页
3/25
形位公差的注件•形位公差标注基本概念•形位公差标注规范•形位公差标注应用•形位公差标注实例•形位公差标注的优化建议01形位公差注基本概念形位公差定义010203形位公差定义形状公差位置公差形位公差是指机械零件的形状和位置精度的允许偏差,包括形状公差和位置公差。指单一要素(如平面度、直线度、圆柱度等)的形状精度要求。指两个或多个要素之间的位置精度要求(如平行度、垂直度、同轴度等)。形位公差重要性确保机械零件的功能和性能形位公差对机械零件的功能和性能产生重要影响,如精度、稳定性、耐磨性等。降低生产成本通过控制形位公差,可以减少加工难度、降低材料消耗和减少生产成本。提高产品质量合理的形位公差标注可以提高产品的整体质量和可靠性,从而增强市场竞争力。形位公差标注基本原则重要性原则经济性原则根据零件的功能和性能要求,对形位公差进行分类,对影响较大的形位公差进行严格控制。在满足功能和性能要求的前提下,尽量降低形位公差的标注要求,以降低生产成本。可操作性原则协调性原则标注的形位公差应考虑加工制造的可行性,避免过高或过低的要求导致无法实现。对于多个要素之间的位置精度要求,应考虑相互之间的协调性,确保整体精度要求合理。02形位公差注范直线度标注规范01020304定义标注方法符号意义直线度公差是限制实际直线对理想直线变动量的一种量度。在图样上用直线度符号和公差值表示。用“_”表示。反映零件直线的平直程度。平面度标注规范定义标注方法平面度公差是限制实际平面对理想平面变动在图样上用平面度符号和公差值表示。量的一种量度。符号意义用“[]”表示。反映零件表面的平直程度。圆度标注规范定义标注方法圆度公差是限制实际圆对理想圆变动在图样上用圆度符号和公差值表示。量的一种量度。符号意义用“○”表示。反映零件圆形的精确程度。圆柱度标注规范定义标注方法圆柱度公差是限制实际圆柱面对理想圆柱面变动量的一种量度。在图样上用圆柱度符号和公差值表示。符号意义用“”表示。反映零件圆柱面的整体精度。03形位公差注用孔轴类形位公差标注孔轴类形位公差标注定义010203孔轴类形位公差标注是指对孔轴类零件的形状和位置误差进行标注,如圆度、圆柱度、同轴度等。孔轴类形位公差标注的目的保证孔轴类零件的精度要求,确保其在实际应用中的性能和稳定性。孔轴类形位公差标注的方法采用符号、代号和标注方法,如采用形位公差框格、形位公差基准等。平行度标注规范平行度标注定义平行度标注的目的平行度标注的方法平行度标注是指对两个平面或线段的平行程度进行标注,表示其相对于基准平面的平行程度。确保零件在加工过程中能够保持正确的平行度要求,以避免装配和运行过程中的误差。采用符号和标注方法,如采用平行度符号、基准符号等,并注明基准面和被测面。垂直度标注规范垂直度标注的目的确保零件在加工过程中能够保持正确的垂直度要求,以避免装配和运行过程中的误差。垂直度标注定义垂直度标注是指对两个平面或线段的垂直程度进行标注,表示其相对于基准平面的垂直程度。垂直度标注的方法采用符号和标注方法,如采用垂直度符号、基准符号等,并注明基准面和被测面。倾斜度标注规范倾斜度标注定义倾斜度标注的目的倾斜度标注的方法倾斜度标注是指对两个平面或线段的倾斜程度进行标注,表示其相对于基准轴线的倾斜程度。确保零件在加工过程中能够保持正确的倾斜度要求,以避免装配和运行过程中的误差。采用符号和标注方法,如采用倾斜度符号、基准符号等,并注明基准轴线和被测面。04形位公差注例实例一:简单零件的形位公差标注直线度公差对轴类零件的某轴段直线度进行控制,避免轴线弯曲。平面度公差对平板类零件的表面平面度进行控制,避免表面凹凸不平。圆度公差对圆柱体类零件的某圆柱面圆度进行控制,避免出现椭圆或异形。实例二:中等复杂零件的形位公差标注平行度公差对箱体类零件的底面与孔轴线的平行度进行控制,避免箱体倾斜。垂直度公差对箱体类零件的孔轴线与侧面的垂直度进行控制,避免孔轴线倾斜。同轴度公差对轴类零件的某段轴与另一段轴的同轴度进行控制,避免轴心线偏移。实例三:复杂零...
