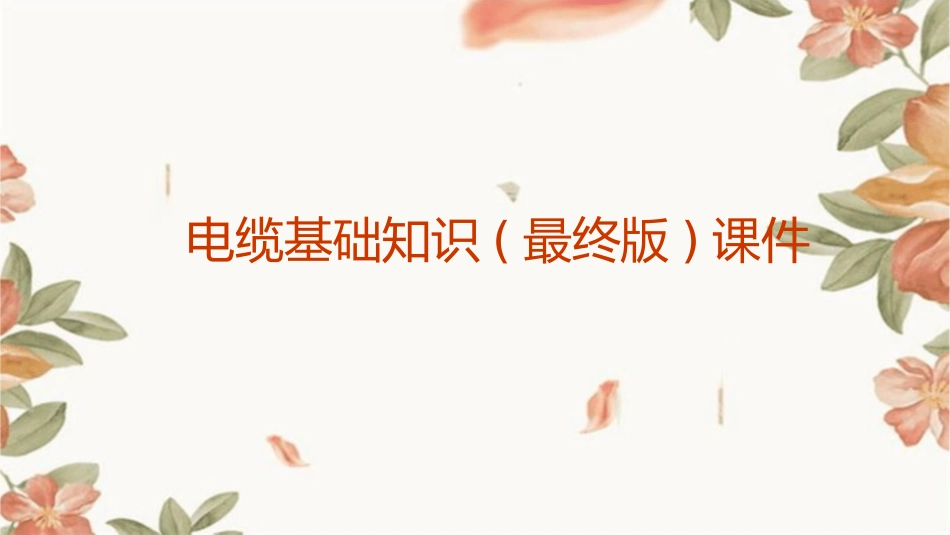

电缆基础知识(最终版)课件VIP专享VIP免费

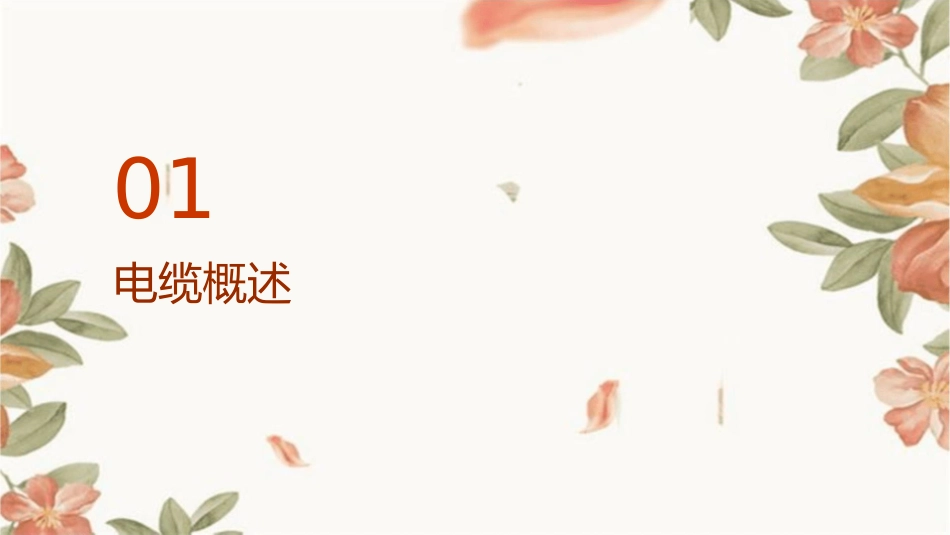

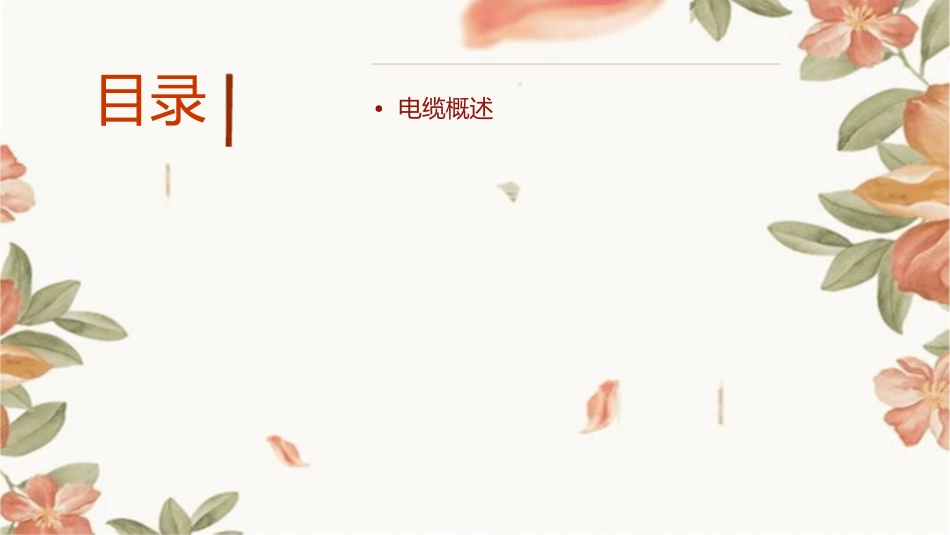

电缆基础知识(最终版)课件目录•电缆概述01电缆概述电缆的定义与分类总结词电缆是一种用于传输电能或信号的导线，通常由金属线绕在一起组成。根据用途和结构，电缆可分为多种类型。详细描述电缆通常由一根或多根绝缘电线绕在一起组成，外面再包上一层绝缘护套。根据用途和结构，电缆可分为电力电缆、控制电缆、通信电缆、船用电缆等类型。不同类型的电缆在结构和材料上有所不同，以满足不同的使用要求。电缆的结构与组成总结词电缆由线芯、绝缘层和保护层三个主要部分组成，不同种类的电缆可能还包含其他组件。详细描述电缆的线芯是导电部分，通常由铜、铝等金属制成。绝缘层是包裹在线芯外面的绝缘材料，起到保护线芯和防止电流泄漏的作用。保护层是电缆最外层的保护套，起到机械保护和防水的作用。此外，根据需要，电缆还可以包含屏蔽层、填充物等其他组件。电缆的性能参数要点一要点二总结词详细描述电缆的性能参数包括导体电阻、绝缘电阻、耐压等级、工作温度等，这些参数对电缆的正常运行和使用寿命有重要影响。导体电阻是衡量电缆导电性能的重要参数，直接影响电缆的传输效率和能源损耗。绝缘电阻是衡量电缆绝缘性能的重要参数，反映了电缆的漏电程度和耐压等级。耐压等级反映了电缆承受的最高电压，是保证电缆安全运行的重要参数。工作温度反映了电缆的散热性能和使用环境，对电缆的寿命和稳定性也有重要影响。02电缆的制造工艺电缆制造流程导体加工是电缆制造的基护套加工是在绝缘层外再包裹一层保护材料，以提高电缆的机械强度和防潮性能。础，需要将金属线材拉制成不同规格的线芯，以满足不同电缆型号的要求。0102030405电缆制造流程包括原材料绝缘层制作是将绝缘材料均匀地包裹在导体上，以实现电信号的传输和保护导体不受外界环境的影响。成品检测是对电缆进行电采购、导体加工、绝缘层制作、护套加工、成品检测等环节。气性能、机械性能、耐环境性能等方面的检测，以确保产品质量符合标准要求。电缆导体制造工艺导体是电缆中的导电部分，通常由铜或铝等金属线材制成。导体加工包括拉线、退火、绞合等工序，目的是将金属线材制成不同规格的线芯，以满足电缆的电气性能和机械性能要求。拉线是将金属线材通过拉丝机拉制成细线的过程，退火是为了提高金属线材的柔韧性和可塑性，绞合则是将多根细线按一定规则绞合成线芯的过程。绝缘层制造工艺绝缘层是电缆中的重要组成部分，用于隔离导体与外界环境，防止电流泄露和外界因素对导体造成影响。绝缘层制造工艺包括绝缘材料的选择、绝缘层的挤出和成型等环节。常见的绝缘材料有聚氯乙烯（PVC）、聚乙烯（PE）、交联聚乙烯（XLPE）等，这些材料具有优良的电气性能和机械性能，能够满足不同类型电缆的要求。护套制造工艺护套是电缆的外保护层，用于保护电缆免受机械损伤、水汽侵蚀和化学腐蚀等影响。护套制造工艺包括护套材料的选择、护套的挤出和成型等环节。常见的护套材料有聚氯乙烯（PVC）、聚乙烯（PE）、橡胶等，这些材料具有良好的防潮、防水、防腐蚀等性能，能够提高电缆的使用寿命和安全性。03电缆的安装与敷设电缆安装前的准备电缆型号与规格的选择电缆路径的确定电缆附件的准备根据用电需求和电力系统参数，选择合适的电缆型号和规格，确保安全、经济、合理。根据用电设备的分布和电力系统规划，合理规划电缆的敷设路径，尽量减少弯曲和交叉，便于维护和管理。根据电缆敷设长度和规格，准备足够的电缆附件，如电缆终端头、中间接头等。电缆敷设方式与要求管道敷设电缆桥架敷设将电缆放置于保护管道中，管道将电缆放置在金属或塑料制成的桥架上，便于管理和维护，适用于大型电力系统和长距离电缆敷设。应具有足够的强度和耐腐蚀性，同时应留有一定的备用长度。01020304直埋敷设沿墙敷设将电缆直接埋设于土壤中，要求深度不小于70厘米，并在电缆表面覆盖保护板或混凝土，防止机械损伤和腐蚀。将电缆固定在墙壁上，要求使用专用卡子或支架，保持电缆平直、美观。电缆头的制作与安装010203电缆头的选择电缆头的制作电缆头的安装根据电缆型号和规格，选择合适的电缆头类型和规格，确保与电缆相匹配。按照电缆头的制作规范...
