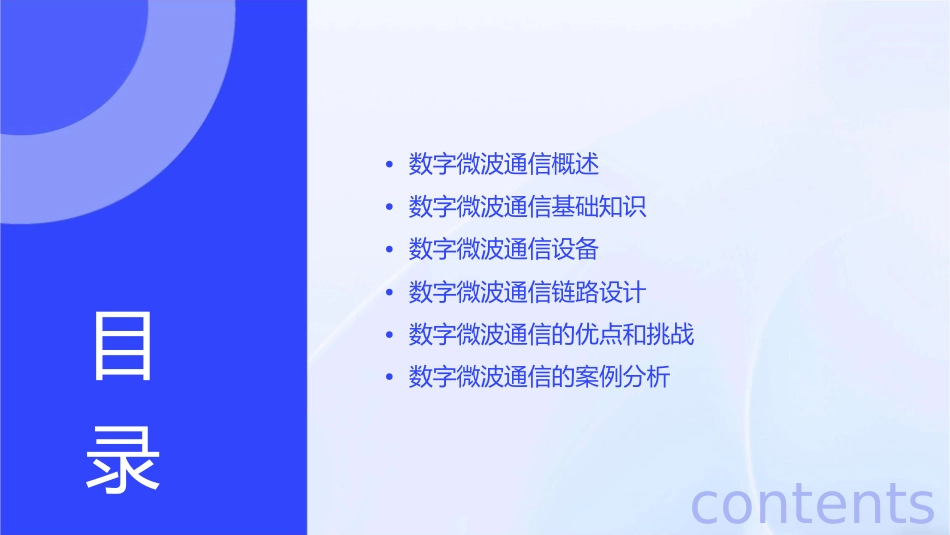

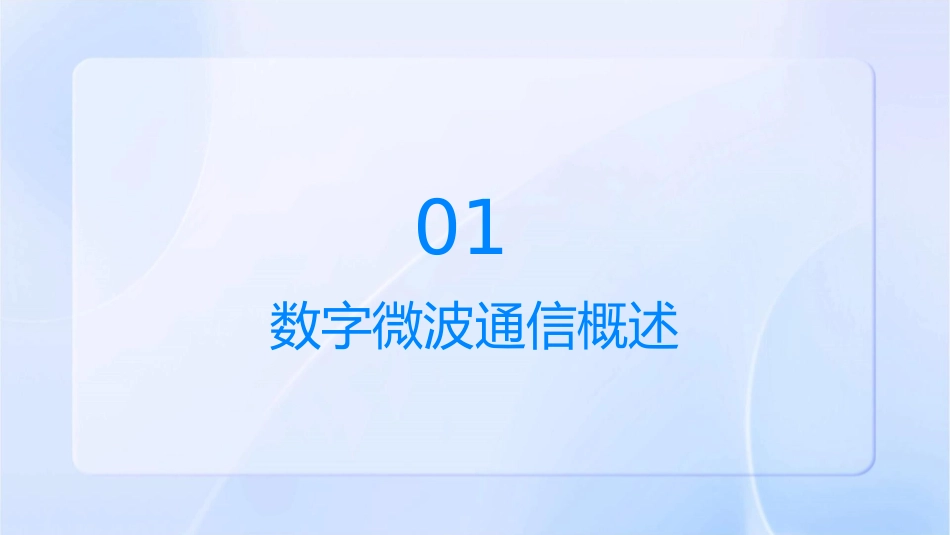

数字微波通信课件•数字微波通信概述•数字微波通信基础知识•数字微波通信设备•数字微波通信链路设计•数字微波通信的优点和挑战•数字微波通信的案例分析目录contents01数字微波通信概述数字微波通信定义01数字微波通信是指利用微波频段进行数字信息传输的通信方式。02它采用数字信号处理技术，通过调制和解调将数字信息加载到微波载波上，实现信息的传输和接收。数字微波通信系统组成01020304数字微波通信系统主要由发射机、接收机和传输介质组成。发射机负责将数字信息调制到微波载波上，并通过天线或其他传输介质发送出去。接收机负责接收微波信号，并进行解调，恢复出原始的数字信息。传输介质主要包括光纤、卫星通信链路和地面无线传输链路等。数字微波通信的应用场景数字微波通信因其高速、大容量的特点，被广泛应用于广播电视、电信、互联网接入等领域。在广播电视领域，数字微波通信用于传输高清电视信号、音频信号等。在电信领域，数字微波通信用于提供大容量数据传输、电话、传真等服务。在互联网接入领域，数字微波通信可实现高速上网、远程教育、远程医疗等服务。02数字微波通信基础知识数字调制技术010203调制方式调制性能调制解调器包括QPSK、QAM、评估调制方案的各种指标，如频谱效率、抗噪声性能、抗多径能力等。实现数字调制和解调的硬件和软件，通常基于DSP或FPGA等技术。OFDM等，用于将数字信号转换为适合在模拟微波信道中传输的信号。数字信号传输技术传输模式包括频分复用(FDM)、时分复用(TDM)、码分复用(CDM)等，用于将数字信号转换为可以在模拟微波信道中传输的信号。传输性能评估传输方案的各项指标，如传输速率、误码率、信噪比等。传输设备用于实现数字信号传输的设备，如收发信机、放大器、滤波器等。数字微波通信协议物理层协议规定数字微波通信系统的物理层接口，如频率、功率、调制方式等。数据链路层协议规定数字微波通信系统的数据链路层接口，如帧结构、错误控制、流量控制等。网络层协议规定数字微波通信系统的网络层接口，如路由选择、拥塞控制、差错控制等。03数字微波通信设备发射设备调制器功率放大器低噪声放大器将原始信号转换为适合微波传输的数字信号将信号放大至足够的功率，以便在微波链路上传在接收端对接收到的微弱信号进行放大，降低噪声干扰接收设备微波接收器010203接收来自发射端的微波信号并将其转换为电信号解调器将经过调制的数字信号还原为原始信号滤波器滤除接收到的信号中的噪声和干扰天线设备发射天线123将发射设备产生的微波信号转换为电磁波并朝向特定方向发射接收天线接收来自特定方向的微波信号并将其转换为电信号极化天线支持水平和垂直极化，以增加频谱效率和抗干扰能力04数字微波通信链路设计数字微波通信链路组成01020304发射机接收机天线调制解调器数字微波通信系统的发射机部分，负责将信息转化为电信号并发送。数字微波通信系统的接收机部分，负责接收并还原电信号为信息。用于发射和接收无线电波，实现信号的发送和接收。用于将信号加载到载波上，以及从载波上解调信号。数字微波通信链路计算传播损耗考虑信号在空气中的衰减，以及建筑物和其他障碍物对信号的影响。噪声系数考虑系统内部和外部噪声对通信系统性能的影响。误码率衡量数据传输错误的概率。数字微波通信链路优化纠错技术采用前向纠错技术，以纠正传输过程中的错误。编码技术采用高效的编码技术，如MPEG等，以提高数据传输效率。功率控制动态调整发射机的功率，以优化信号覆盖范围和降低干扰。05数字微波通信的优点和挑战数字微波通信的优点高频谱效率抗干扰能力强数字微波通信使用高频谱，能够实现高速数据传输，提高频谱利用率。数字信号在传输过程中受到的干扰比较容易克服，可以通过纠错编码等技术来增强抗干扰能力。灵活性强可靠性高数字微波通信系统可以方便地扩展和升级，可以适应不同业务需求的变化。数字信号不易受噪声和干扰的影响，能够保证通信的可靠性。数字微波通信的挑战高成本数字微波通信设备比模拟微波通信设备更加复杂，需要更高的成本。传输距离有限由于数字微波通信使用高频谱，其传输距离通常比模拟微波通信短。环境因...
