UPS不中断电源施工方案VIP专享VIP免费

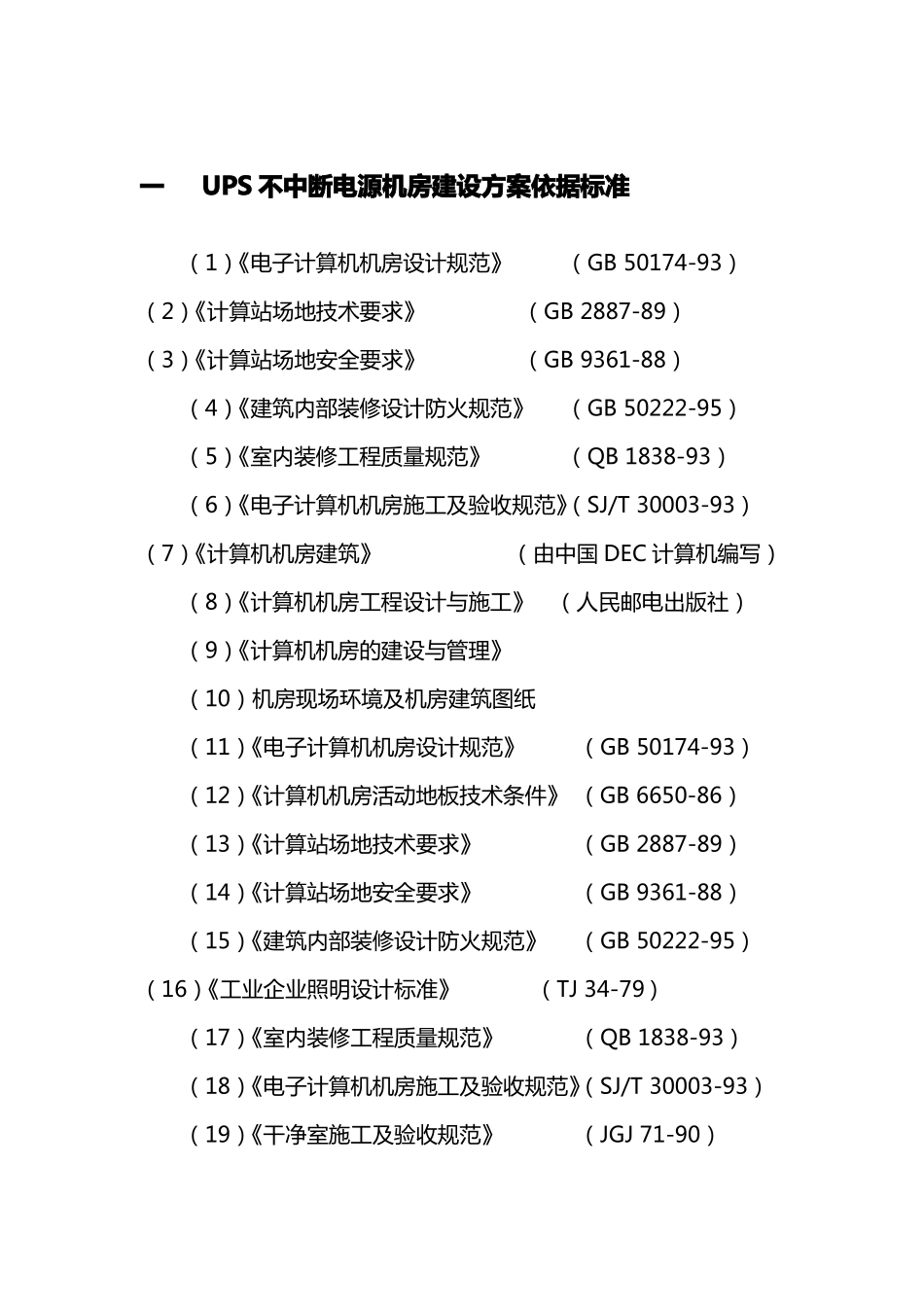

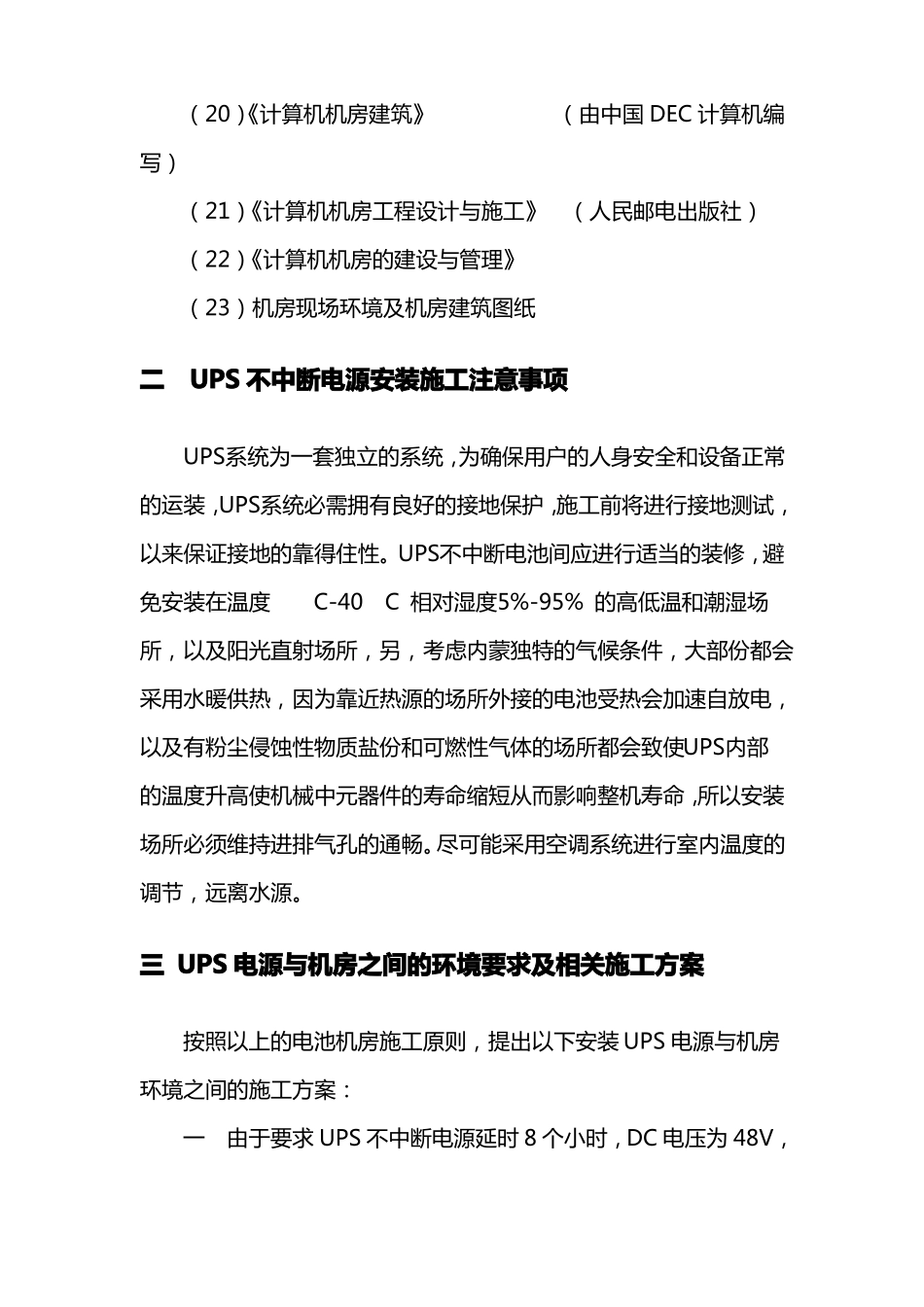

目录一UPS不间断电源机房建设方案依据标准....................................................................2二UPS不间断电源安装施工注意事项.................................................................................3三UPS电源与机房之间的环境要求及相关施工方案..........................................................3四接地系统................................................................................................................................4五具体的UPS设备连接示意图纸如下：............................................................................6六UPS输入输出配电柜图纸：..............................................................................................7一UPS不中断电源机房建设方案依据标准（1）《电子计算机机房设计规范》（GB50174-93）（2）《计算站场地技术要求》（GB2887-89）（3）《计算站场地安全要求》（GB9361-88）（4）《建筑内部装修设计防火规范》（GB50222-95）（5）《室内装修工程质量规范》（QB1838-93）（6）《电子计算机机房施工及验收规范》（SJ/T30003-93）（7）《计算机机房建筑》（由中国DEC计算机编写）（8）《计算机机房工程设计与施工》（人民邮电出版社）（9）《计算机机房的建设与管理》（10）机房现场环境及机房建筑图纸（11）《电子计算机机房设计规范》（GB50174-93）（12）《计算机机房活动地板技术条件》（GB6650-86）（13）《计算站场地技术要求》（GB2887-89）（14）《计算站场地安全要求》（GB9361-88）（15）《建筑内部装修设计防火规范》（GB50222-95）（16）《工业企业照明设计标准》（TJ34-79）（17）《室内装修工程质量规范》（QB1838-93）（18）《电子计算机机房施工及验收规范》（SJ/T30003-93）（19）《干净室施工及验收规范》（JGJ71-90）（20）《计算机机房建筑》（由中国DEC计算机编写）（21）《计算机机房工程设计与施工》（人民邮电出版社）（22）《计算机机房的建设与管理》（23）机房现场环境及机房建筑图纸二UPS不中断电源安装施工注意事项UPS系统为一套独立的系统，为确保用户的人身安全和设备正常的运装，UPS系统必需拥有良好的接地保护，施工前将进行接地测试，以来保证接地的靠得住性。UPS不中断电池间应进行适当的装修，避免安装在温度C-40C相对湿度5%-95%的高低温和潮湿场所，以及阳光直射场所，另，考虑内蒙独特的气候条件，大部份都会采用水暖供热，因为靠近热源的场所外接的电池受热会加速自放电，以及有粉尘侵蚀性物质盐份和可燃性气体的场所都会致使UPS内部的温度升高使机械中元器件的寿命缩短从而影响整机寿命，所以安装场所必须维持进排气孔的通畅。尽可能采用空调系统进行室内温度的调节，远离水源。三UPS电源与机房之间的环境要求及相关施工方案按照以上的电池机房施工原则，提出以下安装UPS电源与机房环境之间的施工方案：一由于要求UPS不中断电源延时8个小时，DC电压为48V，故该UPS共需要12V100AH的蓄电池120节，安装时采用为A20的电池柜，共需6个，电池柜的位置将放置在UPS进门口的左侧，从窗户到门并列摆放，UPS位置放置在电池柜前，按照各类相关规定，每一个电池柜间距为30公分，电池柜后方距墙为60－80公分，距窗户为80公分，UPS与电池柜间也要维持60－80的间距，来保证UPS与电池柜间拥有充分的散热空间与活动空间，另在UPS底部加装滚轮，来达到防水防潮的目的。二UPS的输入电池柜用螺丝和膨胀螺栓固定在UPS对面的墙体上，下沿距地要求为1－米。三UPS的输出配电柜为落地式，位置经考虑摆放在二楼的计算机中心控制室，用一样方式固定在墙体上。四UPS电池机房内所有设备的电源线均采用优质铜芯BVR35电缆，并做屏蔽处置，避免对外界的电磁干扰，保证计算机设备供电源的电能质量。空调等动力设备采用优质铜芯电缆直接供电；其他如照明、墙面插座、计算机专用插座等均采用BV导线走PVC线槽的方式。线缆暴露在地面上部份均用金属线槽进行包装，以来防止踩踏或防水防火。四接地系统电子计算机机房接地装置的设置应知足人...
