挡土墙施工方法VIP免费

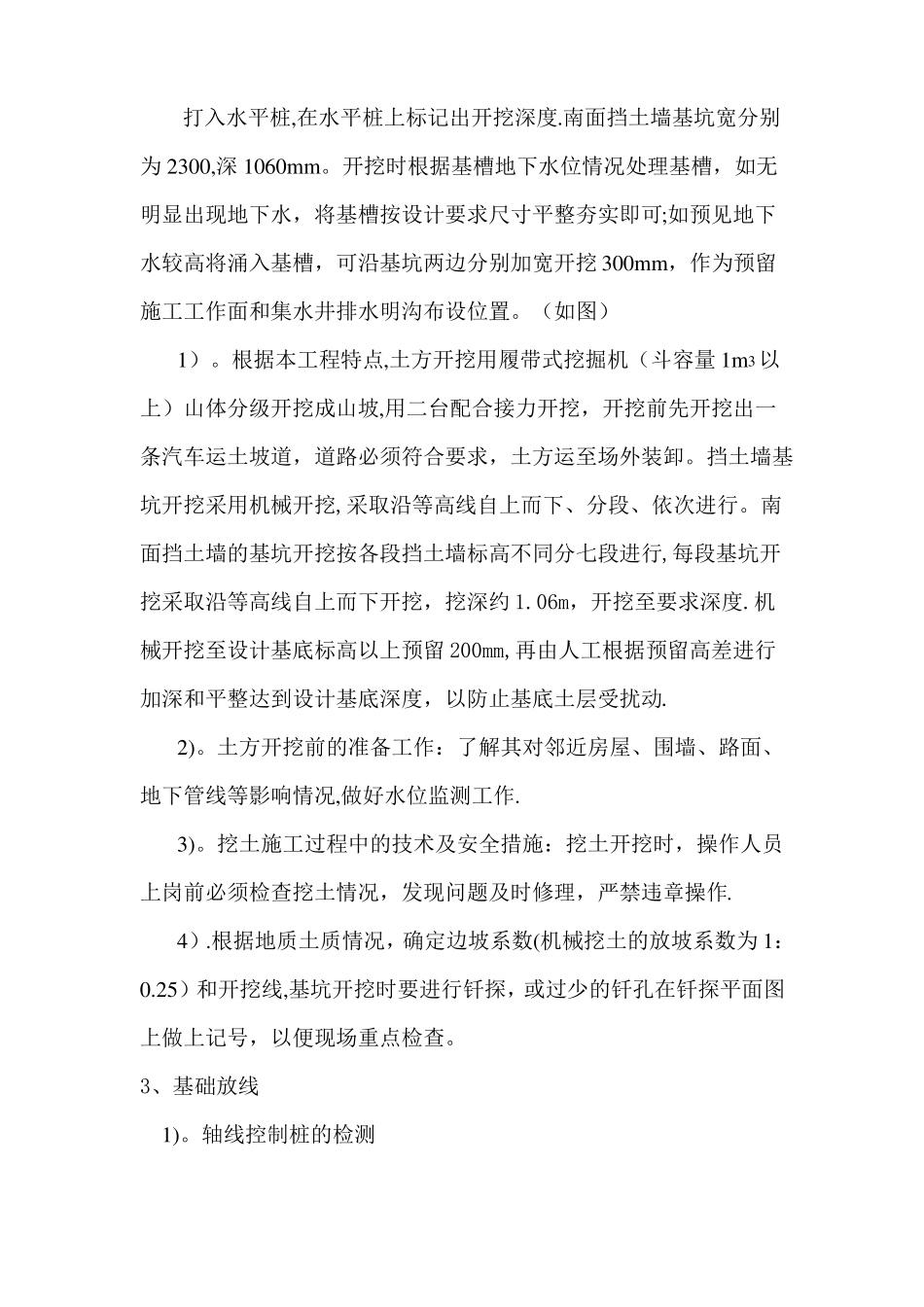

施工流程图:测量放线—-土方开挖-—挡土墙砌筑—-土方回填-—排水沟——挡土墙勾缝1、测量定位工程项目部技术负责人组织工程测量小组成员，熟悉施工图，领会设计意图,准备测设仪器需用工具。准备就绪后，进入施工现场，开始工程建物测设工作。1).根据施工现场已提供的控制桩(由建设单位提供)，结合施工图，分别对已测设的重要控制桩进行引测，在安全的地方作出引桩控制点，用红油漆标明.2）。经对控制桩核测对无误后,再用检验合格的钢尺,根据建筑物设计几何尺寸，再具体测设建筑物的细部轴线位置，建筑物各轴线测设完毕，经自检无误，作好规定记录（定位放线记录)，请工程相关部门代表复核，符合规定要求后，签字归案。3）.上述方法均利用业主提供的测设点，人为设置控制网，采用经纬仪，经过计算及复核该点来控制建筑物的尺寸.4）.标高引测由业主提供的水准点，经测量员复验后，引测到施工高度，并应有明显标记。2、土方开挖基坑开挖前,用石灰粉放撒出基坑的开挖边线，并在临近位置打入水平桩,在水平桩上标记出开挖深度.南面挡土墙基坑宽分别为2300,深1060mm。开挖时根据基槽地下水位情况处理基槽，如无明显出现地下水，将基槽按设计要求尺寸平整夯实即可;如预见地下水较高将涌入基槽，可沿基坑两边分别加宽开挖300mm，作为预留施工工作面和集水井排水明沟布设位置。（如图）1）。根据本工程特点,土方开挖用履带式挖掘机（斗容量1m3以上）山体分级开挖成山坡,用二台配合接力开挖，开挖前先开挖出一条汽车运土坡道，道路必须符合要求，土方运至场外装卸。挡土墙基坑开挖采用机械开挖,采取沿等高线自上而下、分段、依次进行。南面挡土墙的基坑开挖按各段挡土墙标高不同分七段进行,每段基坑开挖采取沿等高线自上而下开挖，挖深约1.06m，开挖至要求深度.机械开挖至设计基底标高以上预留200mm,再由人工根据预留高差进行加深和平整达到设计基底深度，以防止基底土层受扰动.2)。土方开挖前的准备工作：了解其对邻近房屋、围墙、路面、地下管线等影响情况,做好水位监测工作.3)。挖土施工过程中的技术及安全措施：挖土开挖时，操作人员上岗前必须检查挖土情况，发现问题及时修理，严禁违章操作.4）.根据地质土质情况，确定边坡系数(机械挖土的放坡系数为1：0.25）和开挖线,基坑开挖时要进行钎探，或过少的钎孔在钎探平面图上做上记号，以便现场重点检查。3、基础放线1)。轴线控制桩的检测根据建筑物的控制网的各个控制桩，检测各轴线位置。2）。主轴线的投测根据基槽边上的轴线控制桩，用经纬仪向垫层上投测建筑物的主轴线，经闭合校核后，再详细放出细部轴线。3）。基础细部线位的测定根据基础图以各轴线为准，用墨线弹出基础施工中所需要的中线，边界线、集水坑线等。4）。验线首先，要检查各轴线控制桩有无用错和位移,再用经纬仪检查各轴线的投测位置(即基础的定位），然后再实量各轴线的相对位置，以防整个基础在基坑内移动错位。另外，验线时还应检查垫层顶面的标高。4、挡土墙砌筑：挡土墙基础及墙身采用MU30毛石、M10水泥砂浆砌筑。1）。基础砌筑前，应先检查基坑的尺寸和标高，清除杂物,平整实基槽槽底（采用立式电动打夯机机夯两遍），确保槽底不得有较大的突起。接着进行基础放线,拉上准线放出基础轴线及边线，立好基础皮数杆，皮数杆上标明退台及分层砌石高度，分层砌筑高度为50～60cm。皮数杆之间要拉上准线.2)。砌第一层石块时，基底先要坐浆,使石块底面与地基接触均匀.毛石墙的第一皮、转角处、交接处、沉降缝处，应用较大的平毛石砌筑。灰缝厚度宜为20-30mm,砂浆饱满，不得有干接、空缝现象；石缝间较大空隙应先填砂浆后塞碎石块。石料应选用较大的平毛石，石块大面向下。选择比较方正的石块,砌在各转角上，作为角石，角石两边应与准线相合，四角的角石选用大致相等的规格砌筑。角石砌好后，再砌里外的石块，作为面石，最后砌填中间部分的填腹石。砌填腹石时，应根据石块自然形状交错放置，尽量使石块间隙最小，然后再将砂浆填在空隙中，再根据各缝隙形状和大小选择合适的小石子放入,用小锤轻击,使石块全部挤入缝隙中。3）.接砌第二层以上石块时，每砌一块石块，应先铺好砂...
