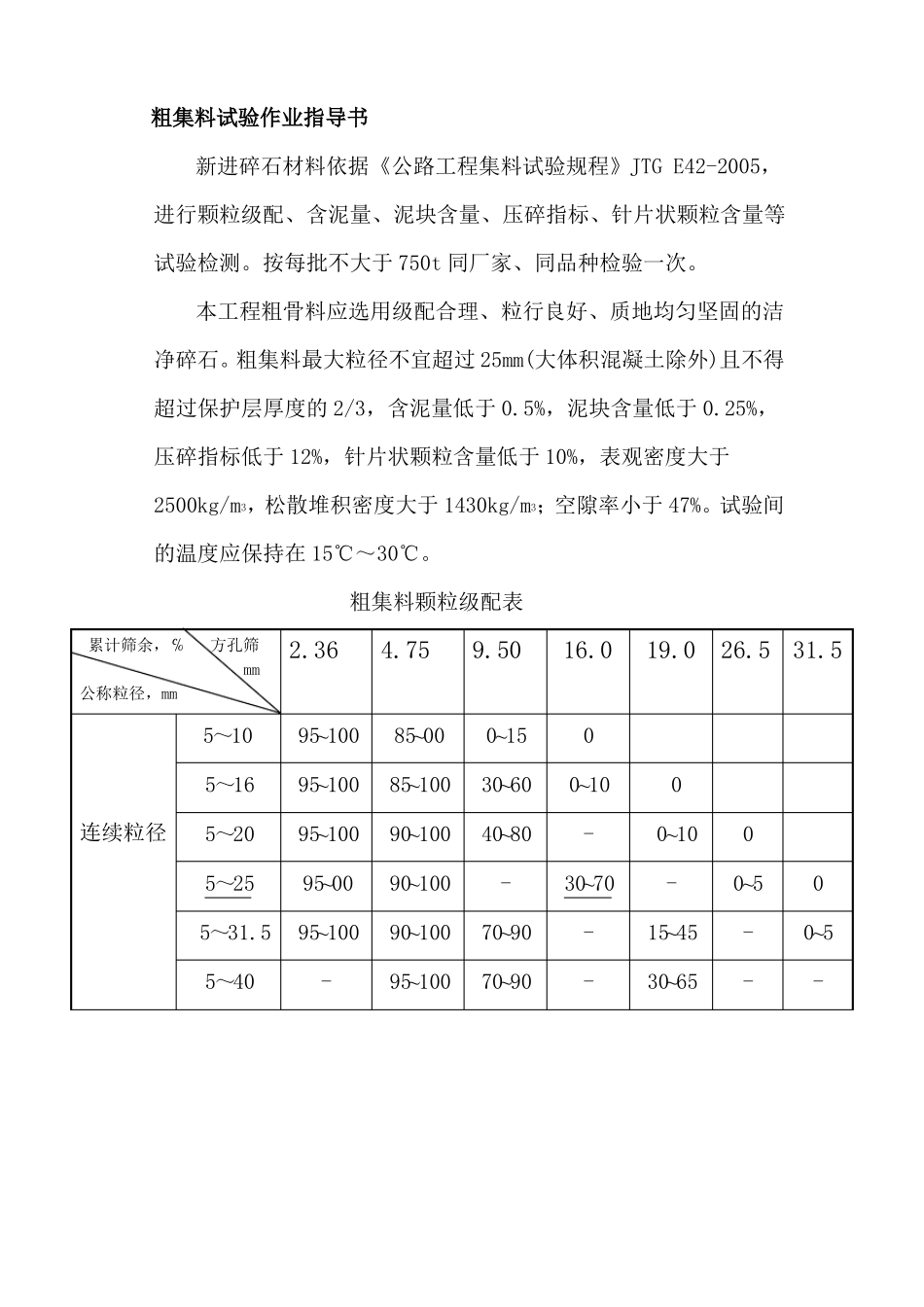

粗集料试验作业指导书新进碎石材料依据《公路工程集料试验规程》JTGE42-2005，进行颗粒级配、含泥量、泥块含量、压碎指标、针片状颗粒含量等试验检测。按每批不大于750t同厂家、同品种检验一次。本工程粗骨料应选用级配合理、粒行良好、质地均匀坚固的洁净碎石。粗集料最大粒径不宜超过25mm(大体积混凝土除外)且不得超过保护层厚度的2/3，含泥量低于0.5%，泥块含量低于0.25%，压碎指标低于12%，针片状颗粒含量低于10%，表观密度大于2500kg/m3，松散堆积密度大于1430kg/m3；空隙率小于47%。试验间的温度应保持在15℃～30℃。粗集料颗粒级配表累计筛余，℅方孔筛mm公称粒径，mm2.3695~10095~10095~10095~0095~100-4.7585~0085~10090~10090~10090~10095~1009.500~1530~6040~80-70~9070~9016.019.026.531.500~10-30~70--00~10-15~4530~6500~5--00~5-连续粒径5～105～165～205～255～31.55～40粗集料取样1.取样方法试样：在料堆上取样时，取样部位应均匀分布。取样前先将取样部位表层铲除，然后从不同部位抽取大致等同的石子15份（在料堆的顶部、中部和底部均匀分布的15个不同部位取得），组成一组试样；从皮带运输机上取样时，应用接料器在皮带运输机机尾的出料处定时抽取大致等量的石子8份，组成一组样品；从汽车上取样时，从不同部位和深度抽取大致等量的16份石子，组成一组样品。2.取样数量单项试验的最少取样数量应符合下表要求：每一单项试验项目所需碎石或卵石最小取样质量（kg）试验项目筛分4.758109.515822最大公称粒径(㎜)16.02082419.02082426.530123431.540163637.550244653.063.0602466表观密度68含水率22吸水率22堆积密度、44004040408080100120紧密密度含泥量88泥块含量880.1.2针片状含量688424248242484040204040406060--8080--硫化物、硫酸1.0盐3.试样处理碎石或卵石缩分时，应将样品置于平板上，在自然状态下拌匀，并堆成椎体，然后沿互相垂直的两个方向，分成大致相等的四份.取其对角的两份重新拌匀，再堆成锥体状,重复上述过程，直至缩分后的材料量略多于进行试验所必需的量为止。碎石的含水率、堆积密度、紧密密度检验所用的试样，可不经缩分，拌匀后直接进行试验。注：每批石料各项检测完成后要及时留样存放。粗集料筛分测定方法1.仪器设备①烘箱：105±5℃②台秤：天平的称量30Kg，感量1g③方孔筛：孔径依次为2.36mm、4.75mm、9.5mm、16.0mm、19.0mm、26.5mm的方孔筛以及筛的底盘和盖各一只④浅盘、毛刷。2.试验步骤：①称取干燥的10-25mm和5-10mm碎石按8：2比例配制试样5kg一份（精确1g）倒入套筛最上一只，将其置于摇筛机上，摇筛10min,取下套筛，逐个手筛，筛至无明显试样通过，通过试样倒入下一号筛一起过筛，以此类推，筛完为止。②称取各筛筛余量，精确至1g。损耗量不得超过筛前试样总质量的0.3%，即15g。3.结果计算与评定①分计筛余百分率：各筛上的筛余量与试样总量之比，计算精确至0.1％。ai=mi/M×100式中：ai－－在一个筛上的筛余量，ｇ；mi－－各号筛上的筛余质量，ｇ；M－－试样的总质量,ｇ；②累计筛余百分率：该筛的分计筛余与筛孔大于该筛的各筛的分计筛余之和，精确至０．１％。Ai=a1+a2+…+ai式中：Ai－－各号筛的累计筛余百分率，%；a1、a2、…ai－－依次为2.36mm、4.75mm、9.5mm、16.0mm、19.0mm、26.5mm筛的分计筛余百分率，%；根据各筛两次试验累计筛余的平均值，评定该试样的颗粒级配分部情况，精确至1％。粗集料含泥量测定方法1.仪器设备①烘箱：105±5℃②台秤：天平的称量30Kg，感量1g③方孔筛：孔径为1.18mm和0.075mm的方孔筛各一只④浅盘、毛刷、筒2.试验步骤：①称取干燥的碎石3kg(按公称最大粒径为26.5mm称量；10-25mm和5-10mm碎石按8：2比例掺配)装入筒内，加水浸泡24h,用手淘洗将浑浊液倒入1.18mm和0.075mm的筛上，滤去小于0.075mm的颗粒②继续淘洗，再过筛直到目测清澈为止。③用水淋洗剩留在筛上的细粒，并将0.075mm筛放在水中来回摇动，以充分洗除小于0.075mm的颗粒。然后将两只筛上剩留的颗粒和容器中已经洗净的试样一柄装入浅盘。置于温度为（105±5）℃的烘箱中烘干至恒重。取出来冷却至室温后，称试样的质量（m1）3.结果...
