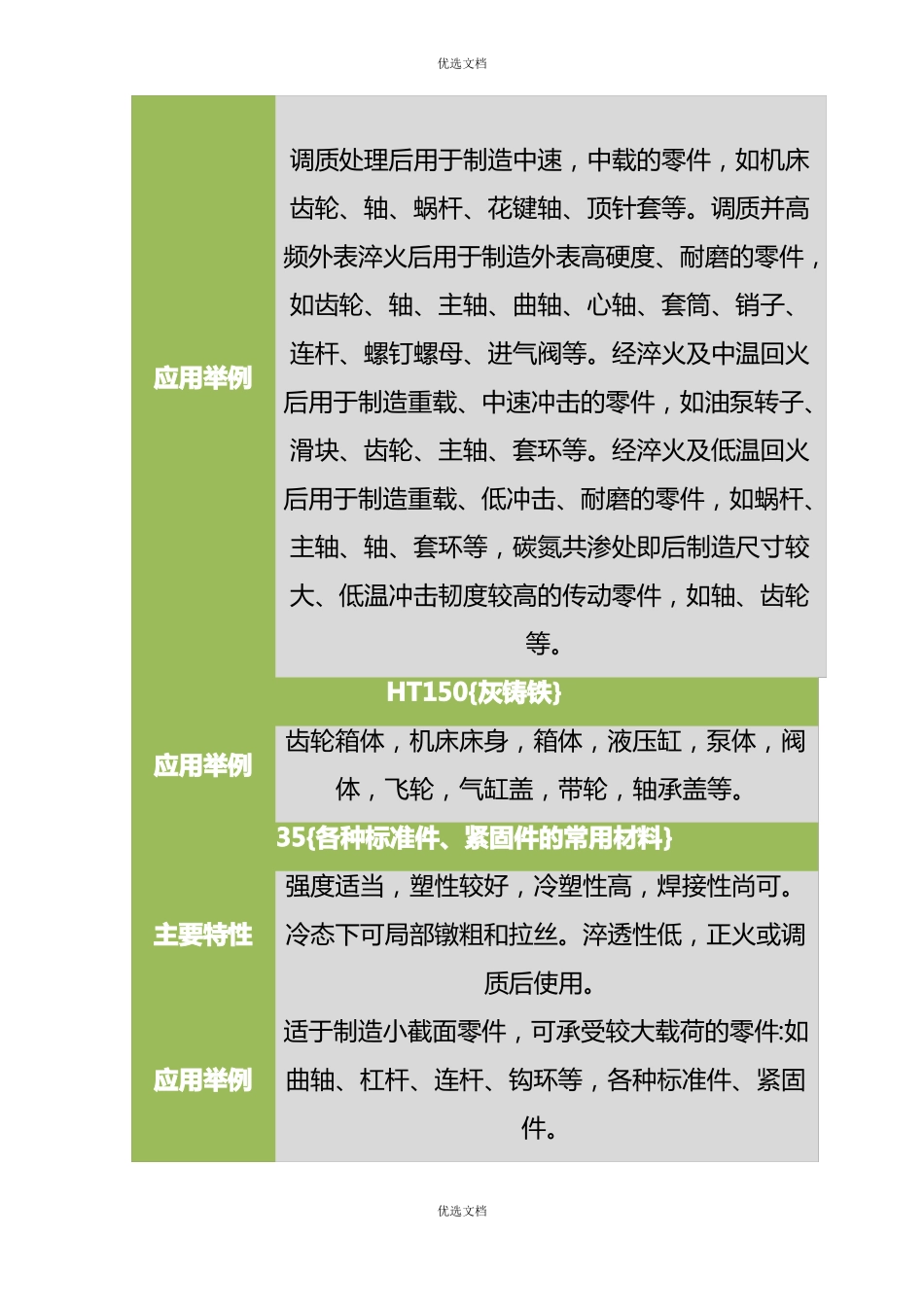

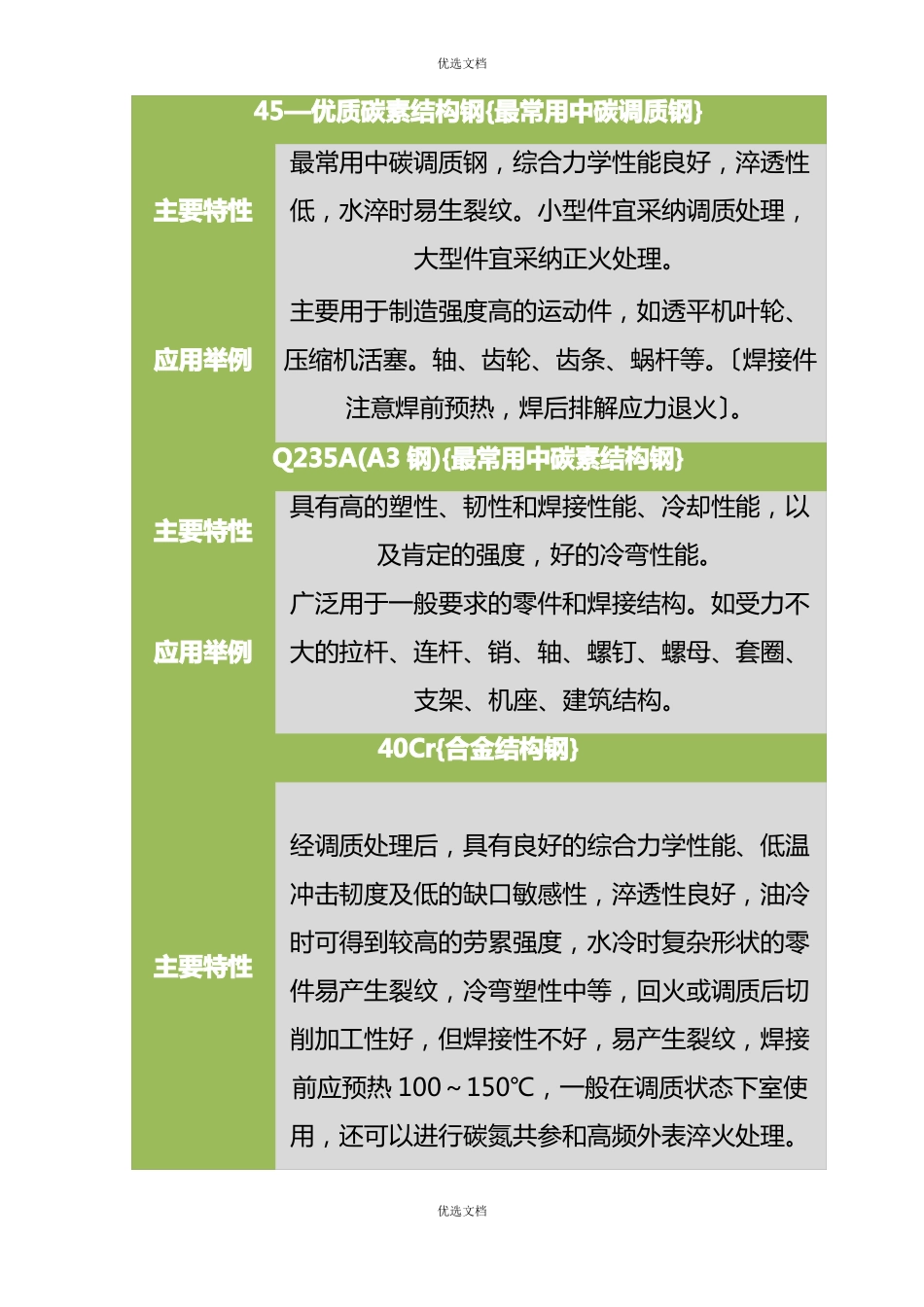

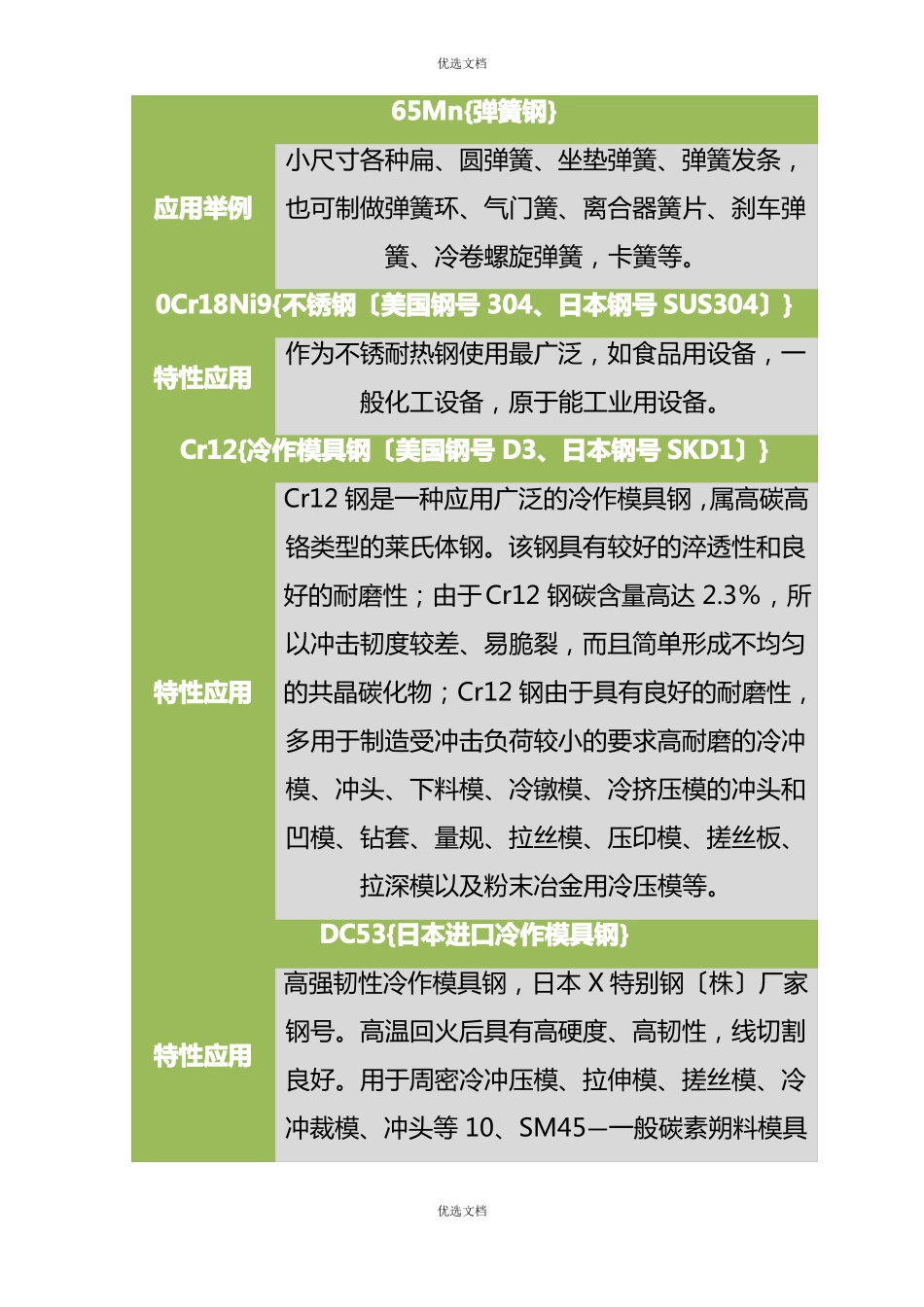

优选文档45—优质碳素结构钢{最常用中碳调质钢}最常用中碳调质钢，综合力学性能良好，淬透性主要特性低，水淬时易生裂纹。小型件宜采纳调质处理，大型件宜采纳正火处理。主要用于制造强度高的运动件，如透平机叶轮、应用举例压缩机活塞。轴、齿轮、齿条、蜗杆等。〔焊接件注意焊前预热，焊后排解应力退火〕。Q235A(A3钢){最常用中碳素结构钢}主要特性具有高的塑性、韧性和焊接性能、冷却性能，以及肯定的强度，好的冷弯性能。广泛用于一般要求的零件和焊接结构。如受力不应用举例大的拉杆、连杆、销、轴、螺钉、螺母、套圈、支架、机座、建筑结构。40Cr{合金结构钢}经调质处理后，具有良好的综合力学性能、低温冲击韧度及低的缺口敏感性，淬透性良好，油冷主要特性时可得到较高的劳累强度，水冷时复杂形状的零件易产生裂纹，冷弯塑性中等，回火或调质后切削加工性好，但焊接性不好，易产生裂纹，焊接前应预热100～150℃，一般在调质状态下室使用，还可以进行碳氮共参和高频外表淬火处理。优选文档优选文档调质处理后用于制造中速，中载的零件，如机床齿轮、轴、蜗杆、花键轴、顶针套等。调质并高频外表淬火后用于制造外表高硬度、耐磨的零件，如齿轮、轴、主轴、曲轴、心轴、套筒、销子、应用举例连杆、螺钉螺母、进气阀等。经淬火及中温回火后用于制造重载、中速冲击的零件，如油泵转子、滑块、齿轮、主轴、套环等。经淬火及低温回火后用于制造重载、低冲击、耐磨的零件，如蜗杆、主轴、轴、套环等，碳氮共渗处即后制造尺寸较大、低温冲击韧度较高的传动零件，如轴、齿轮等。HT150{灰铸铁}应用举例齿轮箱体，机床床身，箱体，液压缸，泵体，阀体，飞轮，气缸盖，带轮，轴承盖等。35{各种标准件、紧固件的常用材料}强度适当，塑性较好，冷塑性高，焊接性尚可。主要特性冷态下可局部镦粗和拉丝。淬透性低，正火或调质后使用。适于制造小截面零件，可承受较大载荷的零件:如应用举例曲轴、杠杆、连杆、钩环等，各种标准件、紧固件。优选文档优选文档65Mn{弹簧钢}小尺寸各种扁、圆弹簧、坐垫弹簧、弹簧发条，应用举例也可制做弹簧环、气门簧、离合器簧片、刹车弹簧、冷卷螺旋弹簧，卡簧等。0Cr18Ni9{不锈钢〔美国钢号304、日本钢号SUS304〕}特性应用作为不锈耐热钢使用最广泛，如食品用设备，一般化工设备，原于能工业用设备。Cr12{冷作模具钢〔美国钢号D3、日本钢号SKD1〕}Cr12钢是一种应用广泛的冷作模具钢，属高碳高铬类型的莱氏体钢。该钢具有较好的淬透性和良好的耐磨性；由于Cr12钢碳含量高达2.3％，所以冲击韧度较差、易脆裂，而且简单形成不均匀特性应用的共晶碳化物；Cr12钢由于具有良好的耐磨性，多用于制造受冲击负荷较小的要求高耐磨的冷冲模、冲头、下料模、冷镦模、冷挤压模的冲头和凹模、钻套、量规、拉丝模、压印模、搓丝板、拉深模以及粉末冶金用冷压模等。DC53{日本进口冷作模具钢}高强韧性冷作模具钢，日本X特别钢〔株〕厂家特性应用钢号。高温回火后具有高硬度、高韧性，线切割良好。用于周密冷冲压模、拉伸模、搓丝模、冷冲裁模、冲头等10、SM45—一般碳素朔料模具优选文档优选文档钢〔日本钢号S45C〕。DCCr12MoV{耐磨铬钢}国产.较Cr12钢含量低，且参加了Mo和V，碳化物不均匀有所改善，MO能减轻碳化物偏析并提高淬透性，V能细化晶粒增加韧性。此钢有高淬透性截面在400mm以下可以完全淬透，在300～400℃仍可保持良好的硬度和耐磨性，较特性应用Cr12有高的韧性，淬火时体积化小，又有高的耐磨性和良好的综合机械性能。所以可以制造截面大，形状复杂，经受较大冲击的各种模具，例如一般拉伸模、冲孔凹模、冲模、落料模、切边模、滚边摸、拉丝模、冷挤压模、冷切剪模、圆锯、标准工具、量具等。SKD11{韧性铬钢}日本日立株式生产.在技术上改善钢中的铸造组特性织，细化了晶粒。较Cr12mov的韧性和耐磨性有所提高，延长了模具的使用寿命。D2{高碳高铬冷作钢}美国产.具有高的淬透性，耐磨性，高温抗氧化性特性应用能好，淬火和抛光后抗锈蚀能力好，热处理变形小，宜制造各种要求高精度，长寿命的冷作模具，刀具和量具，例如拉伸模，冷挤压模，冷剪切刀优选文档优选文档等...
