激光雷达作业课件VIP免费

激光雷达作业课件_第1页
1/27
激光雷达作业课件_第2页
2/27
激光雷达作业课件_第3页
3/27

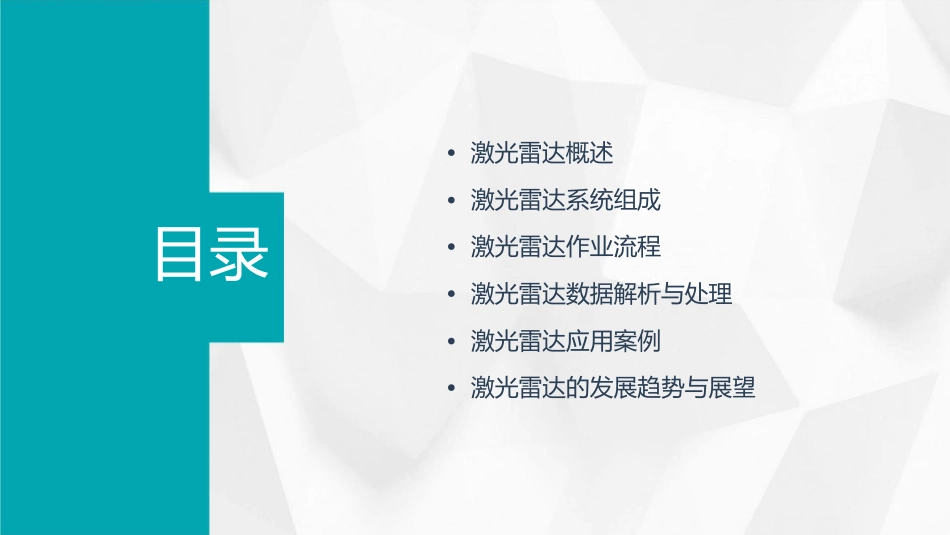

•激光雷达概述•激光雷达系统组成•激光雷达作业流程•激光雷达数据解析与处理•激光雷达应用案例•激光雷达的发展趋势与展望目录激光雷达概述激光雷达定义激光雷达是一种基于激光测距和精确角度控制的高精度测量系统。它通过向目标发射激光束,然后接收和分析反射回来的光束,计算出目标的距离、角度和高度等信息。工作原理激光雷达通过控制发射系统和接收系统的精确同步,实现对目标的高精度测量。它利用激光器发射的激光束,经过光学系统后照射到目标上,然后通过接收系统接收反射回来的光束,并进行分析和处理,得到目标的距离、角度、高度等信息。应用场景激光雷达在很多领域都有广泛的应用,如航空航天、无人驾驶、机器人、地形测量、气象监测等。它能够提供高精度的三维坐标信息,对于需要进行高精度测量和定位的领域具有重要的作用。激光雷达系统组成激光发射系统发射器01产生高能激光束,通常采用脉冲或连续波(CW)模式。驱动电路02为发射器提供所需的电能,同时控制发射器的操作。光学系统03用于聚焦和准直激光束,以确保其指向精度和射程。激光接收系统接收器01检测并获取目标反射回来的激光信号。放大器02放大微弱的反射信号,使其足以进行进一步处理。滤波器03去除背景噪声和其他干扰信号,提高信号质量。数据处理系统信号处理器数据转换器数据输出模块控制单元对接收到的信号进行预处理,如滤波、放大等。将接收到的模拟信号转换为数字信号,以将处理后的数据进行格式转换和输出,以便进行可视化、识别等应用。控制整个系统的操作和数据处理流程,通常采用微处理器或FPGA等硬件实现。便进行后续处理和分析。激光雷达作业流程作业前的准备硬件检查软件安装参数设置安全措施检查激光雷达设备的各项硬件设施,确保电源、激光器、接收器等均工作正常,无物理损伤或故障。安装和配置激光雷达设备的驱动程序和操作系统,确保设备在软件层面上也能够正常工作。根据作业需求,设置激光雷达设备的各项参数,如扫描范围、分辨率、重复频率等。确保作业现场的安全,如设置警戒线、警告标志等,避免无关人员进入作业区域。作业中的操作对中校准数据采集数据存储安全监控在作业开始前,需要进行对中校准,以确保激光雷达设备的精度和稳定性。按照预定的路线和范围,操纵激光雷达设备进行数据采集,并实时监控数据质量。将采集到的数据进行存储,以备后续处理和分析。在作业过程中,需要实时监控设备的工作状态和周围环境的变化,以确保作业安全。作业后的数据处理数据预处理点云生成测量和分析结果输出对采集到的数据进行预处理,如去除噪声、补全缺失值等,以提高数据的质量和可用性。通过处理采集到的数据,生成点云图像或模型,用于进一步的分析和处理。利用点云图像或模型,进行各种测量和分析工作,如地形测量、建筑物三维重建等。将测量和分析的结果进行整理和汇总,以图表或报告的形式进行输出,供用户参考和使用。激光雷达数据解析与处理数据格式解析总结词了解并掌握激光雷达数据的格式和规范。详细描述激光雷达数据通常以特定的二进制格式进行存储,解析过程中需要了解数据的组成结构、每个字段的含义以及相互之间的关系。数据噪声处理总结词掌握激光雷达数据噪声的来源及处理方法。详细描述激光雷达数据中常常存在一些噪声,如信号干扰、目标物抖动等,这些噪声会影响数据的精度和可靠性,因此需要对噪声进行抑制和滤波处理。数据拼接与坐标转换总结词掌握激光雷达数据的拼接与坐标转换方法。详细描述激光雷达数据通常是在不同位置、不同角度下采集的,需要对数据进行拼接和坐标转换,以获得更加全面的场景信息。同时还需要注意数据的坐标系转换和精度校准等问题。激光雷达应用案例案例一:地形测绘总结词高效、准确、自动化详细描述激光雷达在地形测绘中发挥着重要作用,通过高效的激光扫描和数据处理技术,能够快速获取高精度的地形数据,为土地资源调查、地貌分析、水文研究等领域提供可靠的支持。案例二:建筑物三维重建总结词精细、立体、可视化详细描述利用激光雷达技术,可以对建筑物进行高精度的三维重建,获取建筑物的三维模型和立体影像,为建筑设计和城市...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

激光雷达作业课件
