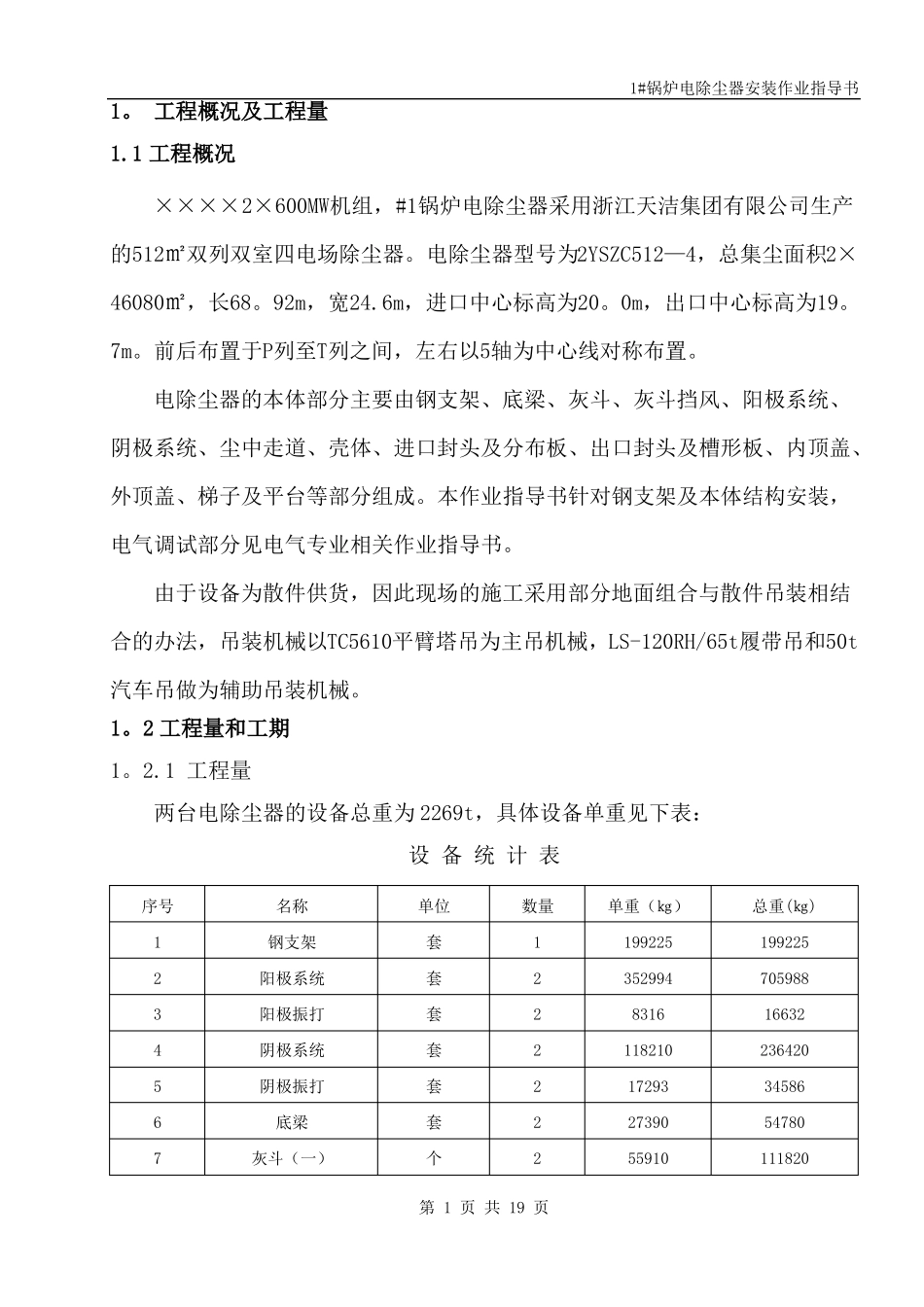

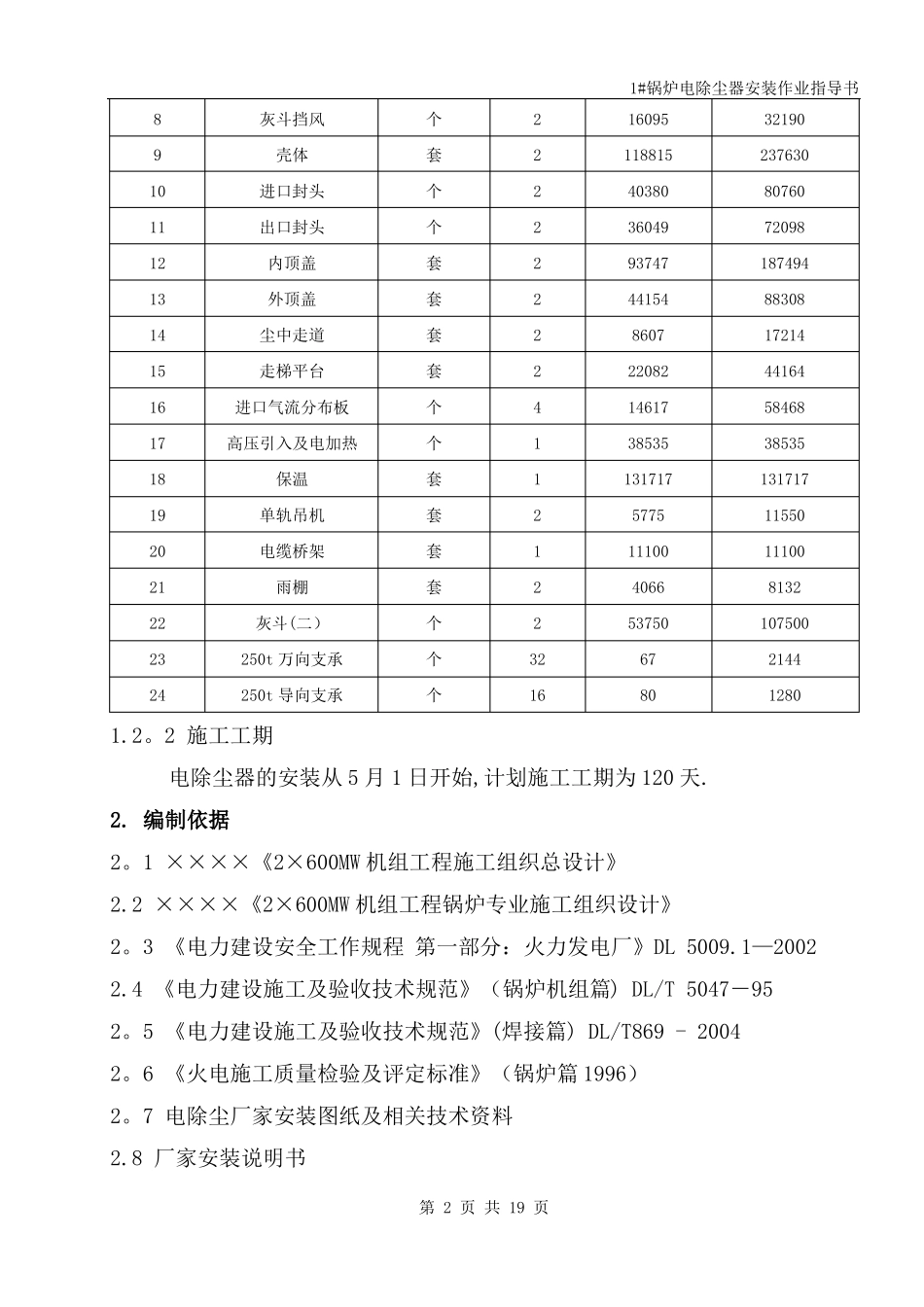

1#锅炉电除尘器安装作业指导书1。工程概况及工程量1.1工程概况××××2×600MW机组，#1锅炉电除尘器采用浙江天洁集团有限公司生产的512㎡双列双室四电场除尘器。电除尘器型号为2YSZC512—4，总集尘面积2×46080㎡，长68。92m，宽24.6m，进口中心标高为20。0m，出口中心标高为19。7m。前后布置于P列至T列之间，左右以5轴为中心线对称布置。电除尘器的本体部分主要由钢支架、底梁、灰斗、灰斗挡风、阳极系统、阴极系统、尘中走道、壳体、进口封头及分布板、出口封头及槽形板、内顶盖、外顶盖、梯子及平台等部分组成。本作业指导书针对钢支架及本体结构安装，电气调试部分见电气专业相关作业指导书。由于设备为散件供货，因此现场的施工采用部分地面组合与散件吊装相结合的办法，吊装机械以TC5610平臂塔吊为主吊机械，LS-120RH/65t履带吊和50t汽车吊做为辅助吊装机械。1。2工程量和工期1。2.1工程量两台电除尘器的设备总重为2269t，具体设备单重见下表：设备统计表序号1234567名称钢支架阳极系统阳极振打阴极系统阴极振打底梁灰斗（一）单位套套套套套套个数量1222222单重（㎏）1992253529948316118210172932739055910总重(㎏)199225705988166322364203458654780111820第1页共19页1#锅炉电除尘器安装作业指导书89101112131415161718192021222324灰斗挡风壳体进口封头出口封头内顶盖外顶盖尘中走道走梯平台进口气流分布板高压引入及电加热保温单轨吊机电缆桥架雨棚灰斗(二）250t万向支承250t导向支承个套个个套套套套个个套套套套个个个2222222241121223216160951188154038036049937474415486072208214617385351317175775111004066537506780321902376308076072098187494883081721444164584683853513171711550111008132107500214412801.2。2施工工期电除尘器的安装从5月1日开始,计划施工工期为120天.2.编制依据2。1××××《2×600MW机组工程施工组织总设计》2.2××××《2×600MW机组工程锅炉专业施工组织设计》2。3《电力建设安全工作规程第一部分：火力发电厂》DL5009.1—20022.4《电力建设施工及验收技术规范》（锅炉机组篇)DL/T5047－952。5《电力建设施工及验收技术规范》(焊接篇)DL/T869-20042。6《火电施工质量检验及评定标准》（锅炉篇1996）2。7电除尘厂家安装图纸及相关技术资料2.8厂家安装说明书第2页共19页1#锅炉电除尘器安装作业指导书3.作业前的条件和准备3.1技术准备3.1.1施工图纸会审完毕,会审中存在的问题已有明确的处理意见。3。1。2施工方案设计完成，并与相关专业讨论确定，作业指导书已编制完成，经审批合格。已经总工审批。3.1。3施工材料、设备购置预算编制完成、计划已交物资部门采购。3。1。4外购、加工件的统计完成，购置计划已交物资部门采购。3.1.5作业前已对参加该项作业的相关人员已行施工技术交底，交底与被交底人员进行了双签字。3。1.6设备清点、检查完毕，无差错;场地已清理干净,组合平台搭设完毕；基础交安完毕。3.1。7作业场地清理干净,无杂物。道路畅通，安全围栏、警示牌齐全。3.2作业人员3。2.1作业人员配置、资格序号作业人员工种数量资格职责1.负责组织安排施工人力，物力。严格按照作业指导书的施工工艺要求，质量要求和安全环境要求进行施工。全面负责质量、安全工作.2。做好设备安装的质量自检和工序交接工作。3。施工过程中，图纸不清不施工，材料不合格不施工,技术、安全不交底不施工，上一级工序验收不合格不施工。4.发生质量、安全事故立即上报,同时组织本班组职工按照“四不放过”的原则认真分析.1。全面负责电除尘器的安装技术工作，参加相关图纸会审,处理设计变更，编制施工作业指导书、施工预算、技术、安全措施，并主持技术交底工作。2.深入现场指导施工，及时发现和解决施工中的技术、质量隐患,按照指导书的要求指导施工。3.配合班组长进行施工验收的自检工作.4。记录、整理施工记录和验收记录。5。对违章操作，有权制止，严重者可令其停工，并及时向有关领导汇报。1班长1具有施工组织能力、熟悉本专业施工工艺流程，熟悉施工质量和安环要求。高级工2技术员1熟悉本专业技术管理，有设备安装经验,掌握施工工艺及质量要求.助工...
