量具使用一百分表千分尺游标卡尺课件VIP免费

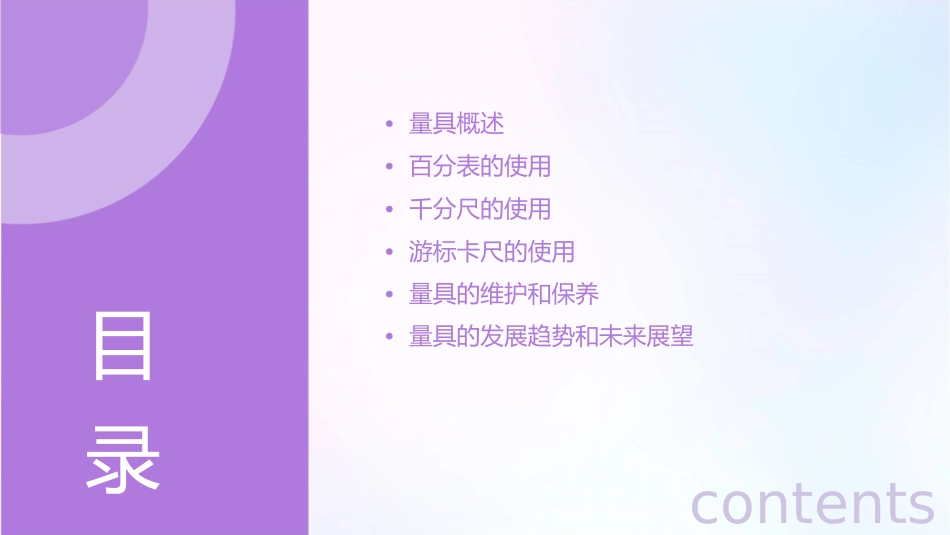

量具使用一百分表千分尺游标卡尺课件•量具概述•百分表的使用•千分尺的使用•游标卡尺的使用•量具的维护和保养•量具的发展趋势和未来展望目录contents01量具概述量具的定义和分类量具的定义量具是一种用于测量长度、角度、形状等物理量的工具。量具的分类按照测量原理和用途，量具可分为卡尺、千分尺、百分表等。量具的作用和使用场合量具的作用量具是工业生产和质量控制中不可或缺的工具，用于测量工件的尺寸、形状、角度等物理特性。量具的使用场合在机械制造、电子制造、汽车制造等行业中，量具被广泛应用于生产过程中的各个环节。量具的误差和精度量具的误差由于各种因素的影响，如使用方法、环境条件等，量具的测量结果会产生误差。量具的精度量具的精度是衡量其测量准确性的重要指标，不同的量具有不同的精度等级。02百分表的使用百分表的原理和结构百分表的原理百分表是一种比较测量仪器，通过测头在测量杆上的上下移动，将测量杆的直线位移量转换为指针的角位移量。百分表的结构百分表由测量杆、测头、表盘、指针等组成，具有较高的测量精度和灵敏度。百分表的操作步骤将百分表固定在测量支架上，调整测量头与被测工件表面接触，确保测头垂直于被测表面。调整表盘读数，使指针归零。旋转测量杆，使测头在测量杆上上下移动，同时观察指针的读数变化。记录测量结果，并根据需要计算误差。百分表的应用实例在机械加工中，百分表可用于测量工件的尺寸偏差和形位公差。在汽车维修中，百分表可用于测量发动机缸体、曲轴等部件的磨损程度。03千分尺的使用千分尺的原理和结构千分尺原理千分尺结构千分尺利用螺旋传动原理，将直线运动转化为角位移，通过刻度盘上的刻度来测量微小距离。千分尺由尺架、测砧、测微螺杆、锁紧装置、固定套筒和微分筒组成。VS千分尺的操作步骤放置测砧读取数值将测砧放置在工件表面上，轻轻压住测砧使其接触工件表面。观察微分筒上的刻度，读取工件表面的测量数值。准备工作旋转螺杆记录数值将测量数值记录下来，以便进行分析和计算。检查千分尺是否清洁、完好无损，并校准零位。旋转测微螺杆，使其轻轻接触工件表面，然后锁紧固定。千分尺的应用实例测量圆柱形工件的外径测量槽宽将千分尺测砧与圆柱形工件外径接触，旋转将千分尺测砧置于槽内，旋转测微螺杆，使微分筒上的刻度线对准基尺上的某一整刻度值，此刻度值为被测槽的宽度值。测微螺杆，使微分筒上的刻度线对准基尺上的某一整刻度值，此刻度值为被测圆柱形工件的外径值。04游标卡尺的使用游标卡尺的原理和结构原理结构游标卡尺是一种测量外径、内径、深度等尺寸的精密量具，其原理基于平行线间的距离相等。游标卡尺主要由主尺、游标和测量爪组成，此外还包括紧固螺丝、微调装置和读数装置等部分。游标卡尺的操作步骤保养使用后清洗测量爪和主尺，涂上防锈油并妥善保管。读数根据游标上的刻度和主尺上的刻度进行读数，得到测量结果。测量安装将被测物放置在测量爪之间，轻轻移动测量爪以适应被测物的形状。准备将测量爪安装在主尺上，根据测量需求调整测量爪的位置。选择适合的量程和精度等级，检查游标卡尺的外观和精度是否符合要求。游标卡尺的应用实例010203内径测量深度测量外径测量使用游标卡尺测量圆柱形物体的外径，如轴、管件等。使用游标卡尺测量孔的内径，如缸套、管道内径等。使用游标卡尺测量沟槽、孔等的深度。05量具的维护和保养量具的清洁和维护清洁维护使用干净的布和无害的清洗剂清洗量具的表面，避免使用有害的化学物质。定期进行维护检查，确保量具的精度和正常运行。量具的精度校准要点一要点二校准校准工具定期进行精度校准，以确保量具的测量精度。使用专业的校准工具进行校准，确保校准结果的准确性。量具的存放和使用环境存放使用环境将量具存放在干燥、无尘、无振动的环境中。使用量具时，避免在高温、低温、潮湿、多尘的环境中使用。06量具的发展趋势和未来展望量具的技术创新和发展趋势技术创新发展趋势随着科技的不断发展，量具行业正面临着技术创新的挑战和机遇。一方面，新型材料和制造技术的出现为量具的制造提供了更多的选择，如陶瓷、碳纤维等高强度、轻质...
