环氧树脂自流平施工工艺VIP免费

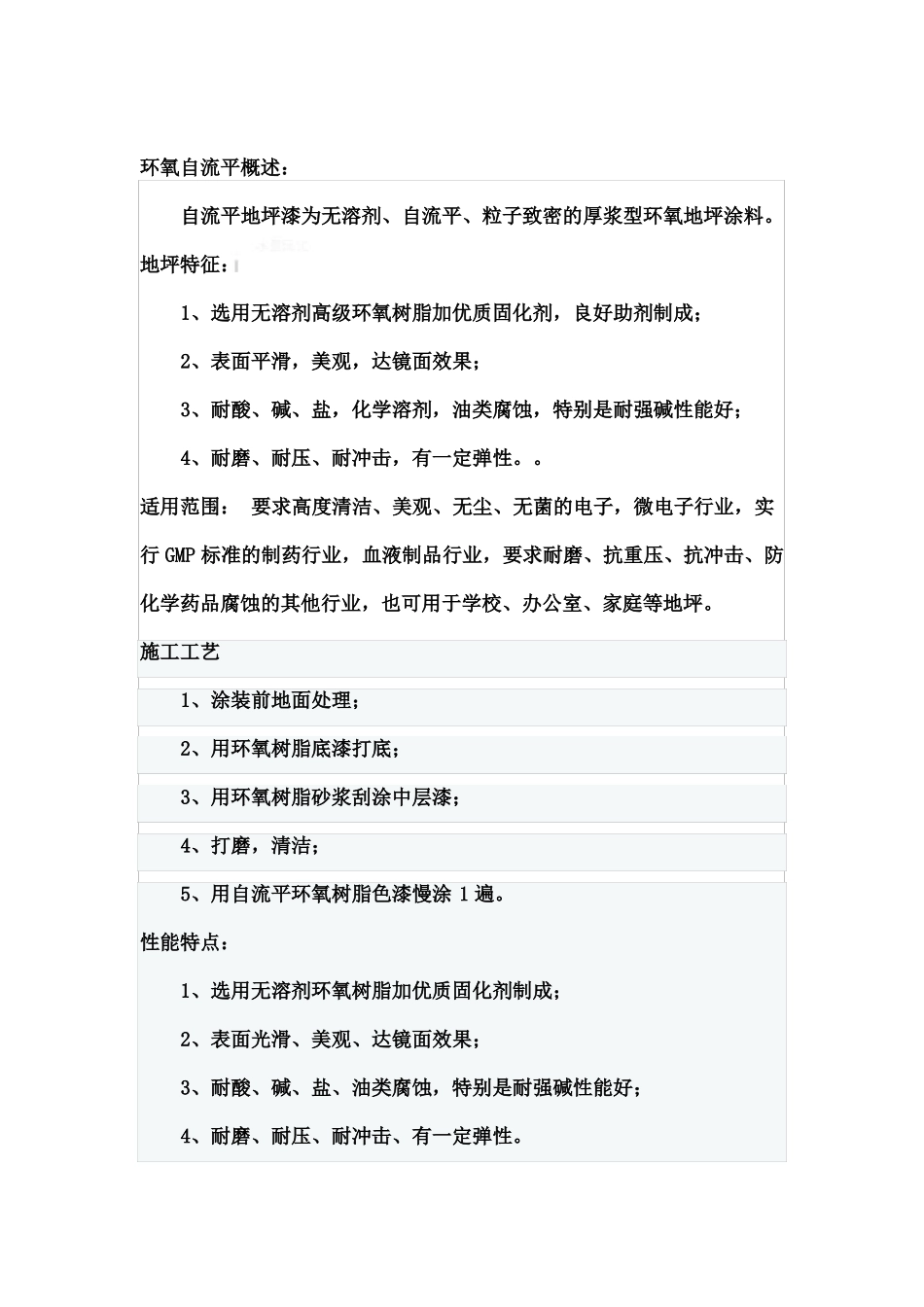

环氧树脂自流平施工工艺环氧树脂自流平施工工艺环氧自流平概述：自流平地坪漆为无溶剂、自流平、粒子致密的厚浆型环氧地坪涂料。地坪特征：1、选用无溶剂高级环氧树脂加优质固化剂，良好助剂制成；2、表面平滑，美观，达镜面效果；3、耐酸、碱、盐，化学溶剂，油类腐蚀，特别是耐强碱性能好；4、耐磨、耐压、耐冲击，有一定弹性。。适用范围：要求高度清洁、美观、无尘、无菌的电子，微电子行业，实行GMP标准的制药行业，血液制品行业，要求耐磨、抗重压、抗冲击、防化学药品腐蚀的其他行业，也可用于学校、办公室、家庭等地坪。施工工艺1、涂装前地面处理；2、用环氧树脂底漆打底；3、用环氧树脂砂浆刮涂中层漆；4、打磨，清洁；5、用自流平环氧树脂色漆慢涂1遍。性能特点：1、选用无溶剂环氧树脂加优质固化剂制成；2、表面光滑、美观、达镜面效果；3、耐酸、碱、盐、油类腐蚀，特别是耐强碱性能好；4、耐磨、耐压、耐冲击、有一定弹性。技术指标：干燥时间表干≤6实干≤24拉伸强度MPa≥9弯曲硬度MPa≥7抗压强度MPa≥80邵氏强度MPa≥80流平性≥5min耐磨性（750g/500R，失重g）≤0.03耐60%硫酸30天允许轻微变色耐25%氢氧化钠30天无异常耐30%盐水30天无异常耐汽油120#耐Resistant粘接强度MPa≥2环氧自流平地坪施工工艺：1.基层检查及处理基层检查包括混凝土含水率的测定、平整度的测定、强度的测定。因平整度、强度测定较为简便，这里不再累述，而因含水率对涂膜的影响很大，故对其测定作一介绍。（1）含水率测定及其处理含水率的测定有以下几种方法：a)塑料薄膜法（ASTM4263）：把45cm×45cm塑料薄膜平放在混凝土表面，用胶带纸密封四边16小时后，薄膜下出现水珠或混凝土表面变黑，说明混凝土过湿，不宜涂装。b)无线电频率测试法：通过仪器测定传递、接收透过混凝土的无线电波差异来确定含水量。c)氯化钙测定法：测定水分从混凝土中逸出的速度，是一种间接测定混凝土含水率的方法。测定密封容器中氯化钙在72h后的增重，其值应≤46.8g/m2。混凝土含水率应小于9%，否则应排除水分后方可进行涂装。排除水分的方法有以下几种：a)通风：加强空气循环，加速空气流动，带走水分，促进混凝土中水分进一步挥发。b)加热：提高混凝土及空气的温度，加快混凝土中水份迁移到表层的速率，使其迅速蒸发，宜采用强制空气加热或辐射加热。直接用火源加热时生成的燃烧产物（包括水），会提高空气的雾点温度，导致水在混凝土上凝结，不宜采用。c)降低空气中的露点温度：用脱水减湿剂、除湿器或引进室外空气（引进室外空气露点低于混凝土表面及上方的温度）等方法除去空气中的水汽。（2）基层表面处理方法对于平整地面，常用下列方法处理：a)酸洗法（适用于油污较多的地面）：用质量分数为10~15%的盐酸清洗混凝土表面，待反应完全后（不再产生气泡），再用清水冲洗，并配合毛刷刷洗，此法可清除泥浆层并得到较细的粗糙度。b)机械方法（适用于大面积场地）：用喷砂或电磨机清除表面突出物，松动颗粒，破坏毛细孔，增加附着面积，以吸尘器吸除砂粒、杂质、灰尘。对于有较多凹陷、坑洞地面，应用环氧树脂砂浆或环氧腻子填平修补后再进行下步操作。2.主要施工用具准备:地面处理机械（磨削机，磨光机等）、吸尘机械，搅拌器，刷子或辊筒刮刀或锯齿状镘刀及劳保用品，等等。3.涂装环境条件：一般胺类固化的环氧涂料在5℃以下时基本上不反应固化，所以施工环境温度不宜低于5℃，低温时涂料粘度大，也不易施工。高温时，涂料两组份反应快，使用期短，涂料有时来不及流平，施工时也应注意。高湿度也对涂层个观有很大影响，特别要避免在低温高湿环境下施工。此类涂料一般可通时调整固化剂来适应不同的施工条件。4.施工步骤（1）底涂施工：将低粘度无溶剂环氧封闭底漆配好后，辊涂、刮涂或刷涂，使其充分润湿混凝土，并渗入到混凝土内层。（2）中涂施工：中涂施工比较关键，将环氧色浆、固化剂与适量混合料径的石英砂充分混合搅拌均匀(有时需要熟化)，用镘刀镘涂成一定厚度的平整密实层（推荐采用锯齿状镘刀镘涂然后用带钉子的辊子辊压以释出膜内空气），也可采用抹光机抹平，加砂量更大一些；还可采用刮涂，加砂量...
