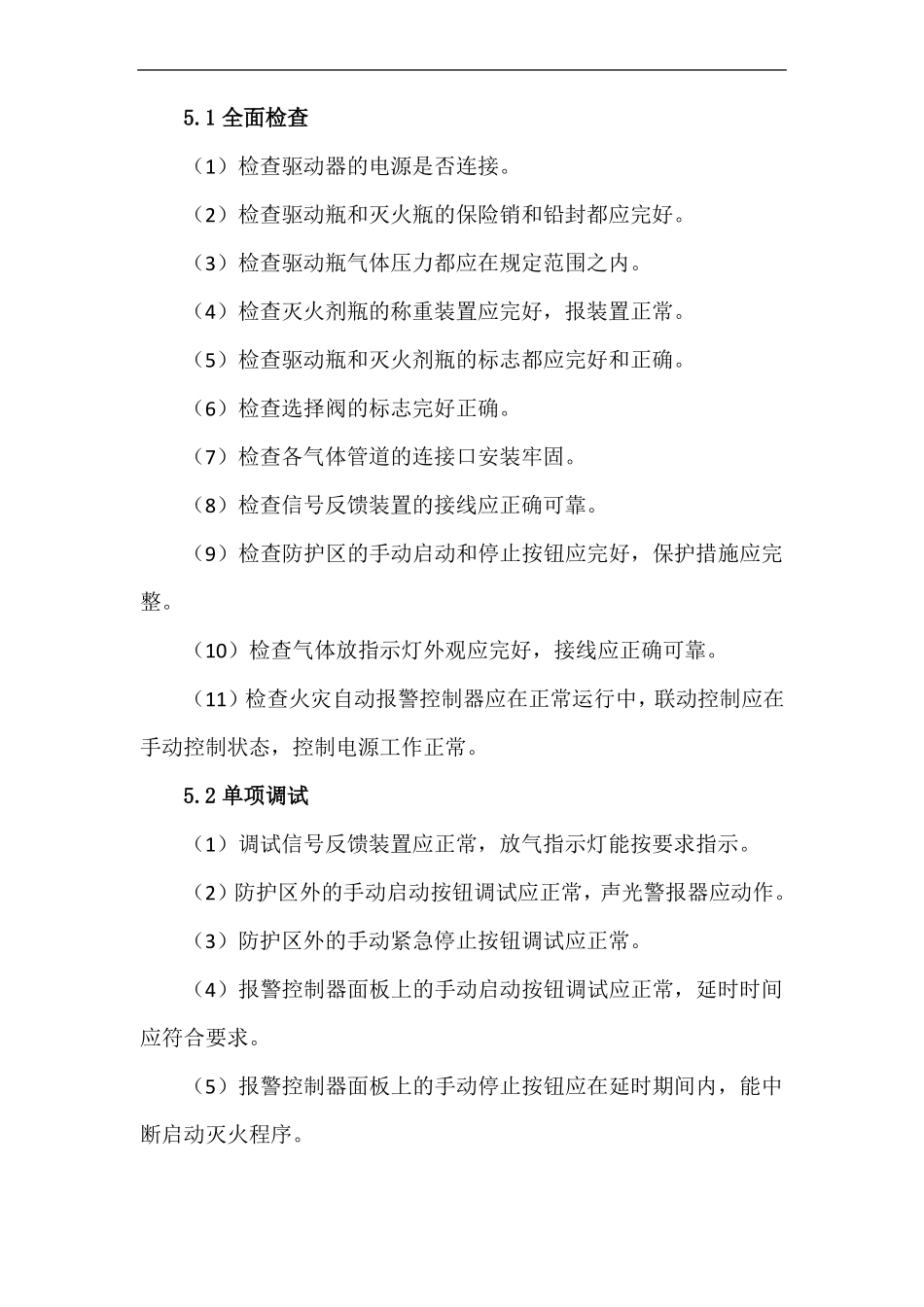

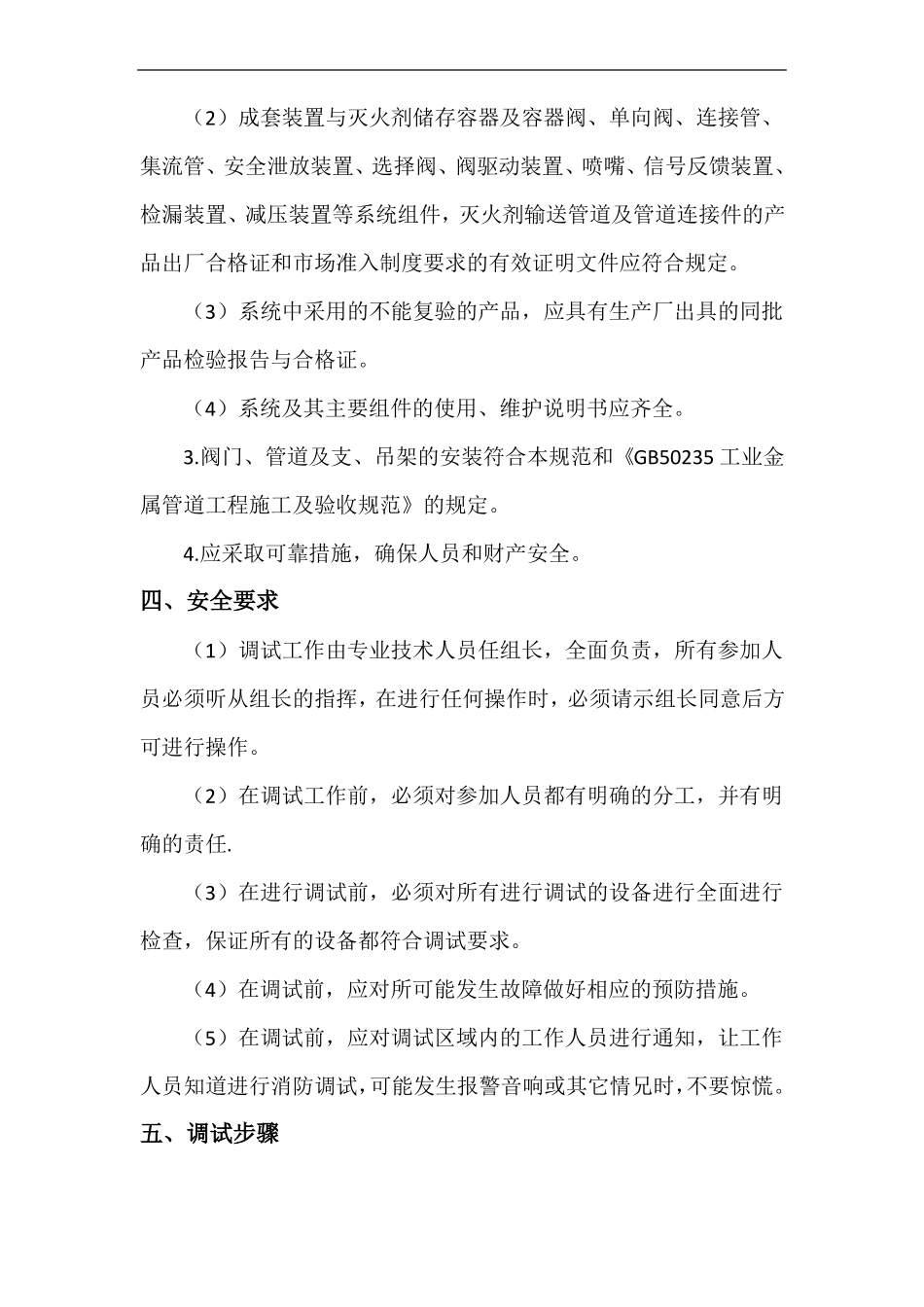

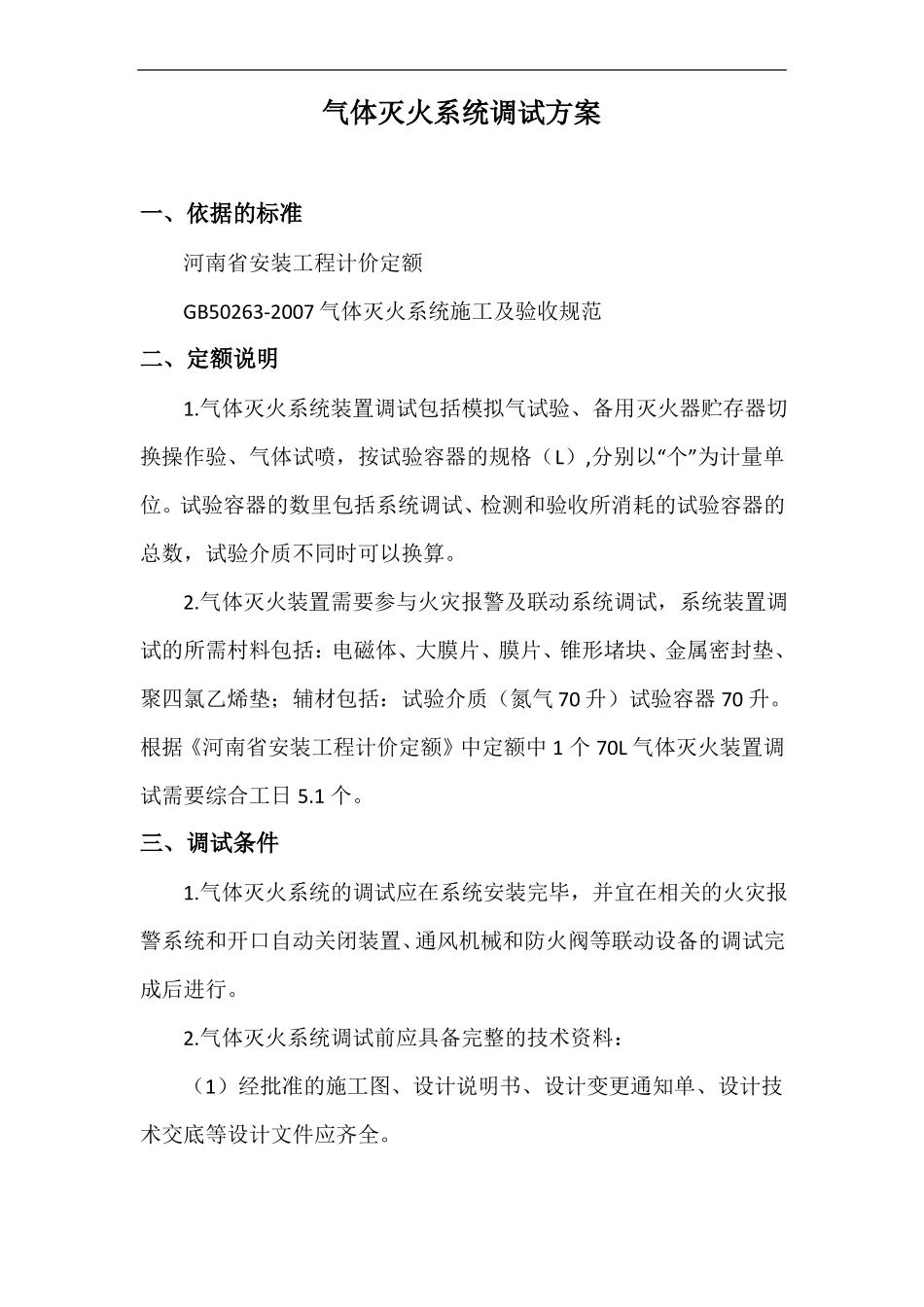

气体灭火系统调试方案一、依据的标准河南省安装工程计价定额GB50263-2007气体灭火系统施工及验收规范二、定额说明1.气体灭火系统装置调试包括模拟气试验、备用灭火器贮存器切换操作验、气体试喷，按试验容器的规格（L）,分别以“个”为计量单位。试验容器的数里包括系统调试、检测和验收所消耗的试验容器的总数，试验介质不同时可以换算。2.气体灭火装置需要参与火灾报警及联动系统调试，系统装置调试的所需村料包括：电磁体、大膜片、膜片、锥形堵块、金属密封垫、聚四氯乙烯垫；辅材包括：试验介质（氮气70升）试验容器70升。根据《河南省安装工程计价定额》中定额中1个70L气体灭火装置调试需要综合工日5.1个。三、调试条件1.气体灭火系统的调试应在系统安装完毕，并宜在相关的火灾报警系统和开口自动关闭装置、通风机械和防火阀等联动设备的调试完成后进行。2.气体灭火系统调试前应具备完整的技术资料：（1）经批准的施工图、设计说明书、设计变更通知单、设计技术交底等设计文件应齐全。（2）成套装置与灭火剂储存容器及容器阀、单向阀、连接管、集流管、安全泄放装置、选择阀、阀驱动装置、喷嘴、信号反馈装置、检漏装置、减压装置等系统组件，灭火剂输送管道及管道连接件的产品出厂合格证和市场准入制度要求的有效证明文件应符合规定。（3）系统中采用的不能复验的产品，应具有生产厂出具的同批产品检验报告与合格证。（4）系统及其主要组件的使用、维护说明书应齐全。3.阀门、管道及支、吊架的安装符合本规范和《GB50235工业金属管道工程施工及验收规范》的规定。4.应采取可靠措施，确保人员和财产安全。四、安全要求（1）调试工作由专业技术人员任组长，全面负责，所有参加人员必须听从组长的指挥，在进行任何操作时，必须请示组长同意后方可进行操作。（2）在调试工作前，必须对参加人员都有明确的分工，并有明确的责任.（3）在进行调试前，必须对所有进行调试的设备进行全面进行检查，保证所有的设备都符合调试要求。（4）在调试前，应对所可能发生故障做好相应的预防措施。（5）在调试前，应对调试区域内的工作人员进行通知，让工作人员知道进行消防调试，可能发生报警音响或其它情兄时，不要惊慌。五、调试步骤5.1全面检查（1）检查驱动器的电源是否连接。（2）检查驱动瓶和灭火瓶的保险销和铅封都应完好。（3）检查驱动瓶气体压力都应在规定范围之内。（4）检查灭火剂瓶的称重装置应完好，报装置正常。（5）检查驱动瓶和灭火剂瓶的标志都应完好和正确。（6）检查选择阀的标志完好正确。（7）检查各气体管道的连接口安装牢固。（8）检查信号反馈装置的接线应正确可靠。（9）检查防护区的手动启动和停止按钮应完好，保护措施应完整。（10）检查气体放指示灯外观应完好，接线应正确可靠。（11）检查火灾自动报警控制器应在正常运行中，联动控制应在手动控制状态，控制电源工作正常。5.2单项调试（1）调试信号反馈装置应正常，放气指示灯能按要求指示。（2）防护区外的手动启动按钮调试应正常，声光警报器应动作。（3）防护区外的手动紧急停止按钮调试应正常。（4）报警控制器面板上的手动启动按钮调试应正常，延时时间应符合要求。（5）报警控制器面板上的手动停止按钮应在延时期间内，能中断启动灭火程序。（6）试验称重报警装置都应能正常报警，并报警指示正确。5.3模拟启动试验调试时，应对所有防护区域或保护对象按照以下规定进行系统手动、自动模拟启动试验，并应合格。1、手动模拟启动试验可按下述方法进行：（1）按下手动启动按钮，观察相关动作信号机联动设备动作是否正常（如发出声、光报警，启动输出端的负载响应，关闭通风机、防火阀等）；（2）人工使压力信号反馈装置动作，观察相关防护区门外的气体喷洒指示灯是否正常。2、自动模拟启动试验可按下述方法进行：（1）将灭火控制器的启动输出端与灭火系统相应的防护区驱动连接。驱动装置与阀门的动作机构脱离。也可以用一个启动电压、电流与驱动装置的启动电压、电流相同的负载代替；（2）人工模拟火灾护区内任意一个火灾探测器动作，观察单一火灾信号输出后，相关报警设备动作是否正常（如警铃、蜂鸣器发出报...
