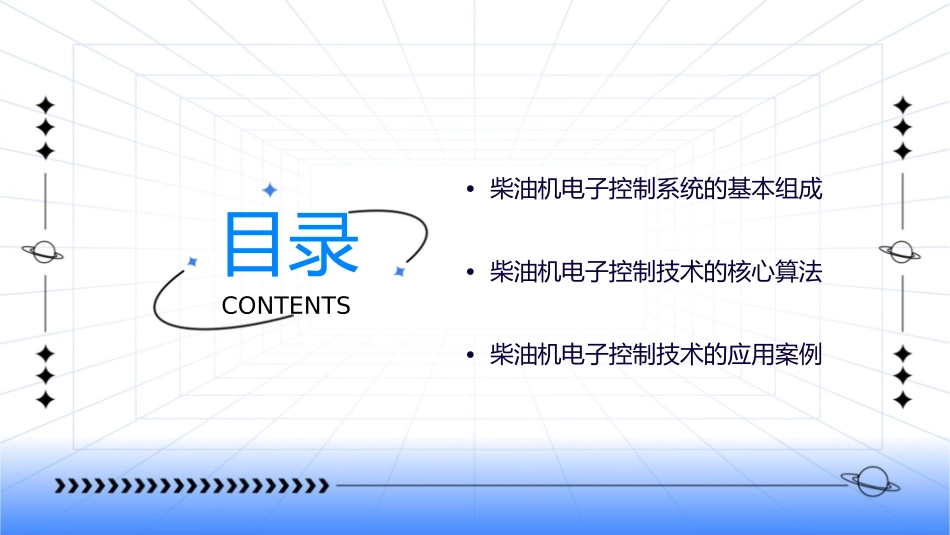

柴油机电子控制技术讲述课件•柴油机电子控制系统的基本组成•柴油机电子控制技术的核心算法•柴油机电子控制技术的应用案例目录CONTENTS01柴油机电子控制技术概述柴油机电子控制技术的定义和发展定义柴油机电子控制技术是一种通过电子控制系统对柴油机进行管理和优化的技术，旨在提高柴油机的性能、经济性和环保性。发展随着电子技术的不断进步，柴油机电子控制技术经历了从简单的机械控制到复杂的电子控制的演变。目前，先进的柴油机电子控制系统采用了传感器、执行器、ECU（电子控制单元）等部件，实现了对柴油机各个系统的精确控制。柴油机电子控制技术的优点和应用范围优点•提高柴油机性能：通过精确控制燃油喷射、进气量等参数，可以提高柴油机的动力性、经济性和排放性能。•降低油耗和排放：柴油机电子控制技术可以实现对燃油喷射量的精确控制，从而降低油耗和减少有害排放。柴油机电子控制技术的优点和应用范围•提高柴油机可靠性：通过监测柴油机的运行状态，及时发现并处理故障，提高柴油机的可靠性。柴油机电子控制技术的优点和应用范围•道路交通：柴油机电子控制技术广泛应用于商用车、乘用车等道路交通领域，提高车辆的性能和经济性。应用范围•工业领域：柴油机在发电、船舶、工程机械等工业领域也有广泛应用，柴油机电子控制技术可以提升这些设备的效率和可靠性。•农业领域：农业机械如拖拉机、收割机等也采用柴油机作为动力源，柴油机电子控制技术有助于提高农业机械的作业效率和燃油经济性。柴油机电子控制技术的关键技术和挑战关键技术•传感器技术：精确、可靠的传感器是柴油机电子控制系统的关键部件，用于实时监测柴油机的运行状态。•控制算法：先进的控制算法是实现柴油机优化运行的核心，包括燃油喷射控制、进气量控制等。柴油机电子控制技术的关键技术和挑战•故障诊断与处理：通过故障诊断算法，实现对柴油机故障的及时发现和处理，确保柴油机的可靠运行。柴油机电子控制技术的关键技术和挑战01挑战•复杂性和成本：柴油机电子控制系统涉及多个传感器、执行器和控制单元，系统复杂性和成本较高。020304•适应性和鲁棒性：柴油机电子控制技术需要适应不同的工况和环境条件，同时保证系统的鲁棒性和稳定性。•法规和政策：随着环保要求的不断提高，柴油机电子控制技术需要满足更加严格的排放法规和政策要求。02柴油机电子控制系统的基本组成和工作原理传感器和执行器传感器温度传感器：测量柴油机的温度，将温度信号转换为电信号传递给控制单元。压力传感器：测量柴油机内的压力，用于检测燃烧室压力、燃油喷射压力等参数。传感器和执行器•氧气传感器：检测排气中的氧气含量，用于调整燃油喷射量和空气进气量。传感器和执行器执行器燃油喷射器：根据控制单元的指令，精确控制燃油喷射量和喷射时间。节气门执行器：通过调整节气门的开度，控制空气进气量，以满足柴油机燃烧需求。控制单元控制单元是柴油机电子控制系统的核心部件，负责接收传感器信号并处理数据。根据处理结果，控制单元通过算法计算出合适的燃油喷射量和空气进气量，并发送指令给执行器。控制单元还具备故障诊断和存储功能，能够实时监测系统的运行状态，并记录故障信息。通信接口和电源系统通信接口电源系统CAN总线接口：用于与其他车辆电子控制系统进行通信，实现数据共享和协同控制。供电电路：提供稳定的电源供应，保证柴油机电子控制系统的正常工作。诊断接口：连接诊断工具，用于对柴油机电子控制系统进行故障诊断和程序升级。电池备份：在车辆电源断电时，提供临时电源支持，确保系统数据的保存和故障记录的不丢失。柴油机电子控制系统的工作原理和流程•工作原理：通过传感器实时监测柴油机的运行参数，控制单元根据算法计算出合适的控制策略，通过执行器精确调整燃油喷射、空气进气等关键操作，以实现柴油机的高效、清洁燃烧。柴油机电子控制系统的工作原理和流程0102工作流程1.传感器采集柴油机的温度、压力、氧气含量等参数，并转换为电信号传递给控制单元。2.控制单元接收并处理传感器信号，根据内置算法计算出燃油喷射量、空气进气量等控制参数。03柴油机电子控制系统的...
