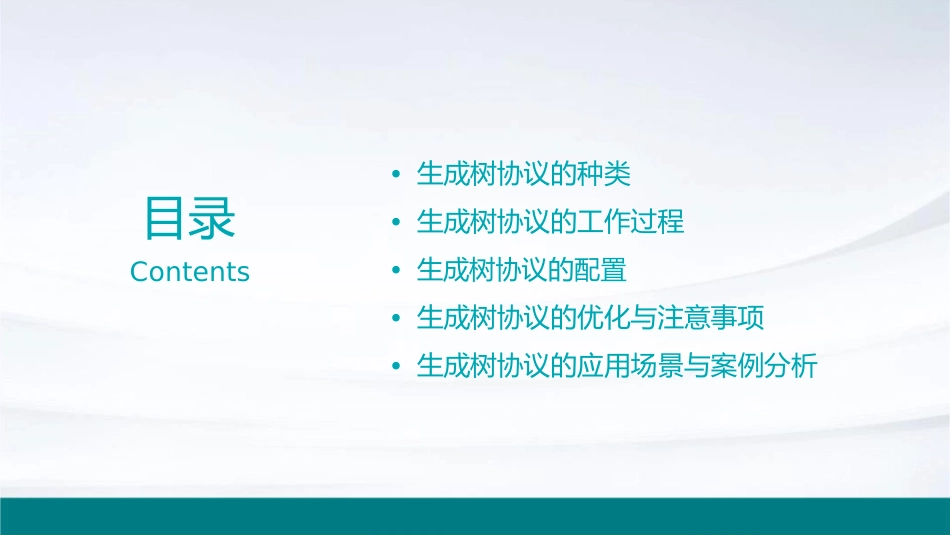

生成树协议通用课件•生成树协议的种类目录•生成树协议的工作过程•生成树协议的配置Contents•生成树协议的优化与注意事项•生成树协议的应用场景与案例分析01生成树协议概述生成树协议的定义生成树协议是一种用于在数据网络中消除环路的协议，通过在交换机之间运行特定的算法来构建一棵无环的逻辑树结构。定义补充生成树协议确保了网络的稳定性，防止了广播风暴，并优化了网络性能。生成树协议的用途010203消除网络环路优化网络性能负载均衡通过构建无环的逻辑树，生成树协议可以消除网络中的环路，防止广播风暴的产生。生成树协议能够优化网络性能，提高数据传输的效率和稳定性。在多路径场景下，生成树协议可以实现负载均衡，提高网络的可靠性。生成树协议的基本原理生成树的构建端口状态的转变协议交互通过交换机之间的交互，运行特定的算法（如在生成树的构建过程中，交换机端口的角色和状态会发生变化，以实现网络的稳定和无环。交换机之间通过协议报文（如BPDU）进行交互，SpanningTreeProtocol），构建一棵无环的逻辑树。以实现生成树的构建和维护。02生成树协议的种类STP（SpanningTreeProtocol）总结词STP是最早的生成树协议，用于解决网络环路问题，通过禁用某些端口来避免环路。详细描述STP是一种网络协议，用于发现并配置网络中的冗余链路，以避免网络环路。它通过禁用某些端口来断开网络环路，从而避免广播风暴和数据环路。STP通过定期发送BPDU（BridgeProtocolDataUnit）来检测网络拓扑变化，并重新配置生成树。RSTP（RapidSpanningTreeProtocol）总结词RSTP是对STP的改进，通过快速收敛解决网络故障，提高了网络的可用性和稳定性。详细描述RSTP是一种更快的生成树协议，用于快速检测和解决网络故障。它通过引入了快速转发和快速老化机制，减少了拓扑变化和故障恢复的时间。RSTP还支持端口角色多态性，可以在不同的状态下配置不同的端口行为，提高了网络的可用性和稳定性。MSTP（MultipleSpanningTreeProtocol）总结词详细描述MSTP允许多个生成树实例运行在同一个交换机上，提高了网络的灵活性和可管理性。MSTP允许多个生成树实例在同一台交换机上运行，每个实例可以配置不同的VLAN和优先级参数。这使得MSTP能够更好地满足不同网络环境的需求，提高了网络的灵活性和可管理性。同时，MSTP还支持对不同实例进行管理和配置，进一步简化了网络管理过程。VSPVSTP（Per-VLANSpanningTreeProtocol）要点一要点二总结词详细描述PVSTP为每个VLAN运行一个生成树实例，提供了更好的VLAN管理功能。PVSTP为每个VLAN运行一个独立的生成树实例，这使得每个VLAN可以根据其需求独立配置和管理生成树。PVSTP通过为每个VLAN提供独立的生成树实例，能够更好地满足不同VLAN的性能和可靠性需求。同时，PVSTP还简化了VLAN的管理过程，提高了网络的可靠性和可用性。03生成树协议的工作过程选举根桥选举依据交换机根据桥ID（BID）选举根桥，桥ID由优先级和MAC地址组成。优先级低的设备具有更高的选举优先级，默认情况下，设备优先级为32768。根桥选举过程当交换机启动或配置更改时，会进行根桥选举。所有参与选举的交换机都会将自己的桥ID发送到网络上，通过比较桥ID，选出桥ID最小的设备作为根桥。确定端口状态端口状态生成树协议定义了三种端口状态：阻塞（Blocking）、监听（Listening）和转发（Forwarding）。端口状态反映了端口在生成树构建过程中的不同阶段。端口状态转换当网络发生变化时，端口状态会进行相应的转换。例如，当一个端口成为新的根端口时，它会从阻塞状态转换为监听状态，然后逐渐过渡到转发状态。构建生成树生成树构建过程生成树的构建是通过交换BPDU（BridgeProtocolDataUnit）完成的。根桥定期发送配置BPDU，其他交换机接收这些BPDU并根据信息更新自己的生成树结构。生成树结构生成树结构包括根桥、根端口、指定端口和阻塞端口。通过构建生成树，可以消除网络中的环路，避免广播风暴，提高网络的稳定性。04生成树协议的配置配置STPSTP简介STP（SpanningTreeProtocol）是一种用于防止网络环路的协议，通过禁用某些网络连接来确保数据包的正确传输。STP工作原理STP通...
