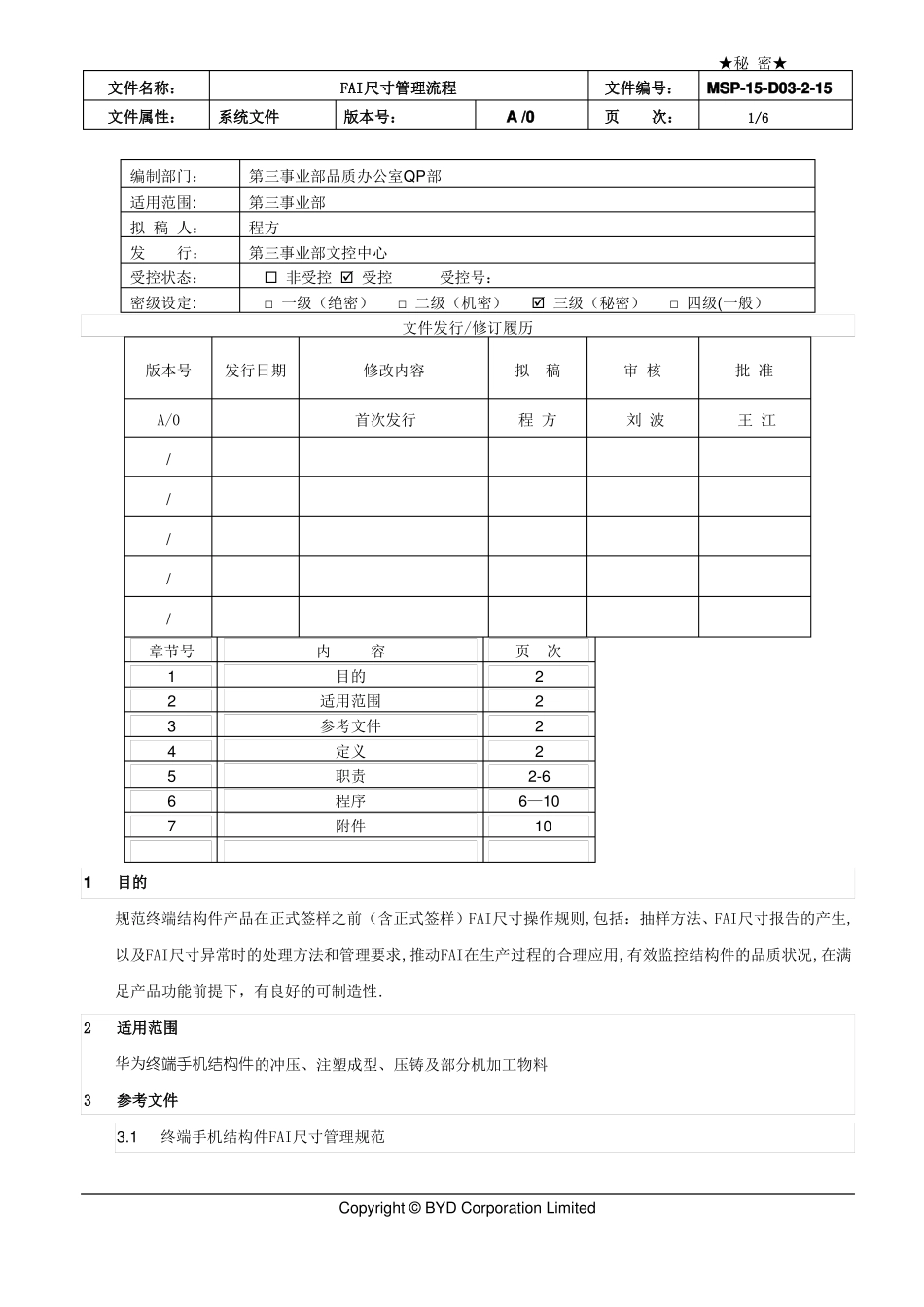

★秘密★文件名称：文件属性：FAI尺寸管理流程系统文件版本号：文件编号：A/0页次：MSP-15-D03-2-151/6编制部门：适用范围:拟稿人：发行：受控状态：密级设定:第三事业部品质办公室QP部第三事业部程方第三事业部文控中心非受控受控受控号：□一级（绝密）□二级（机密）三级（秘密）□四级(一般）文件发行/修订履历版本号A/0/////章节号12345671目的发行日期修改内容首次发行内容目的适用范围参考文件定义职责程序附件拟稿程方审核刘波批准王江页次22222-66—1010规范终端结构件产品在正式签样之前（含正式签样）FAI尺寸操作规则,包括：抽样方法、FAI尺寸报告的产生,以及FAI尺寸异常时的处理方法和管理要求,推动FAI在生产过程的合理应用,有效监控结构件的品质状况,在满足产品功能前提下，有良好的可制造性.2适用范围华为终端手机结构件的冲压、注塑成型、压铸及部分机加工物料3参考文件3.1终端手机结构件FAI尺寸管理规范Copyright©BYDCorporationLimited★秘密★文件名称：文件属性：FAI尺寸管理流程系统文件版本号：文件编号：A/0页次：MSP-15-D03-2-152/64定义FAI：FirstArticleInspection（首次样品检测）正式签样：正式签样是对技术领域已经成熟，生产领域达到初步量产状态的产品或物料的一种承认方式，包括签样样品和签样承认书两部分，是技术标准的有效补充,对研发、制造、供应商和EMS厂具有广泛的约束力。FAI尺寸：FAI尺寸报告基于华为MD提供的2D图纸规格制作，包含但不限于CPK尺寸(跑道框标识)、重点尺寸（“＊”号标识)、一般尺寸、参考尺寸（矩形框标识，作为测量及位置参考)、形位尺寸、注释、公差等信息。未标注公差的FAI尺寸请参考标题栏中重点尺寸、一般尺寸公差带要求。5职责5.1NPI：5.1.1负责对工程图上FAI尺寸合理性评估，并明确测量方式，与MD达成一致意见5.1.2根据2D工程图纸提供时间（临时归档前，由MD邮件发出），输出评审建议5.1.3负责FAI测量样品收集、编号并与客户签FAI测量样品5.1.4负责FAI尺寸报告中异常处理方案的评估落实，修改方案与交期与MD达成一致意见并执行修改5.2品质：5.2.1负责试制段样品送测5.2.2按要求向客户输出FAI尺寸报告5.2.3负责保留送测FAI尺寸报告及测量样品5.3检测中心5.3.1负责向NPI提供重点尺寸测量方案5.3.2负责对送测FAI尺寸进行测量5.3.3测量结果按华为FAI尺寸报告格式输出5.4PSE:5.4.1确保试制段外购件外发件FAI尺寸报告提供5.5SQE：5.5.1确保量产后外购件外发件FAI尺寸报告提供5.5.2负责对供应商外协件FAI尺寸管理过程监控和报告的审核，对要求的FAI尺寸管理过程协助进行改善（包括但不限于供应商模具的改善，及反馈研发要求其对产品的结构变更、尺寸规格的变更等）Copyright©BYDCorporationLimited★秘密★文件名称：文件属性：FAI尺寸管理流程系统文件版本号：文件编号：A/0页次：MSP-15-D03-2-153/65.5.3对供应商FAI尺寸管理实施监控与改善6程序6.1FAI尺寸报告操作说明6.1.1NPI工程师对工程图上FAI尺寸合理性评估,明确量测方式，与MD达成一致意见6.1.2NPI根据2D工程图纸提供时间(临时归档前,由MD邮件发出）二个工作日内输出评审建议6.1.3制定重点尺寸测量方案由测量中心依据测量设备情况制定，最终由NPI同客户达成一致意见6.1.4NPI工程师收集样品,品工对样品进行编号并送测6.1.5检测中心对送测的样品按照要求的测量方式进行测量,测量结果按照华为FAI尺寸报告格式输出数据，在取样后,一般三个自然日内输出FAI尺寸报告6.1.6品工向客户输出FAI尺寸报告并保留报告6.1.7NPI工程师将测量样品交华为对应MD进行签字确认，签字后的样品交品工保管6.1.8对不合格的FAI尺寸报告结果，NPI工程师正式组织相关单位进行模具＆制程类改善6.1.9SQE对供应商外协件FAI尺寸管理过程监控，对要求的FAI尺寸管理过程协助进行改善，并提供FAI尺寸报告6.1.10试制阶段供应商FAI报告由PSE向供应商收集6.2FAI尺寸测量要求:在提供FAI尺寸报告前，需明确FAI尺寸报告中每个尺寸的测量方式、基准以及检具需求，同时符合易测量及合理公差规则,如下情况需要与客户沟通并达成一致意见6.2.1不易测量的尺寸如圆弧或倒角延伸的尖点为尺寸的一起点的或测量...
