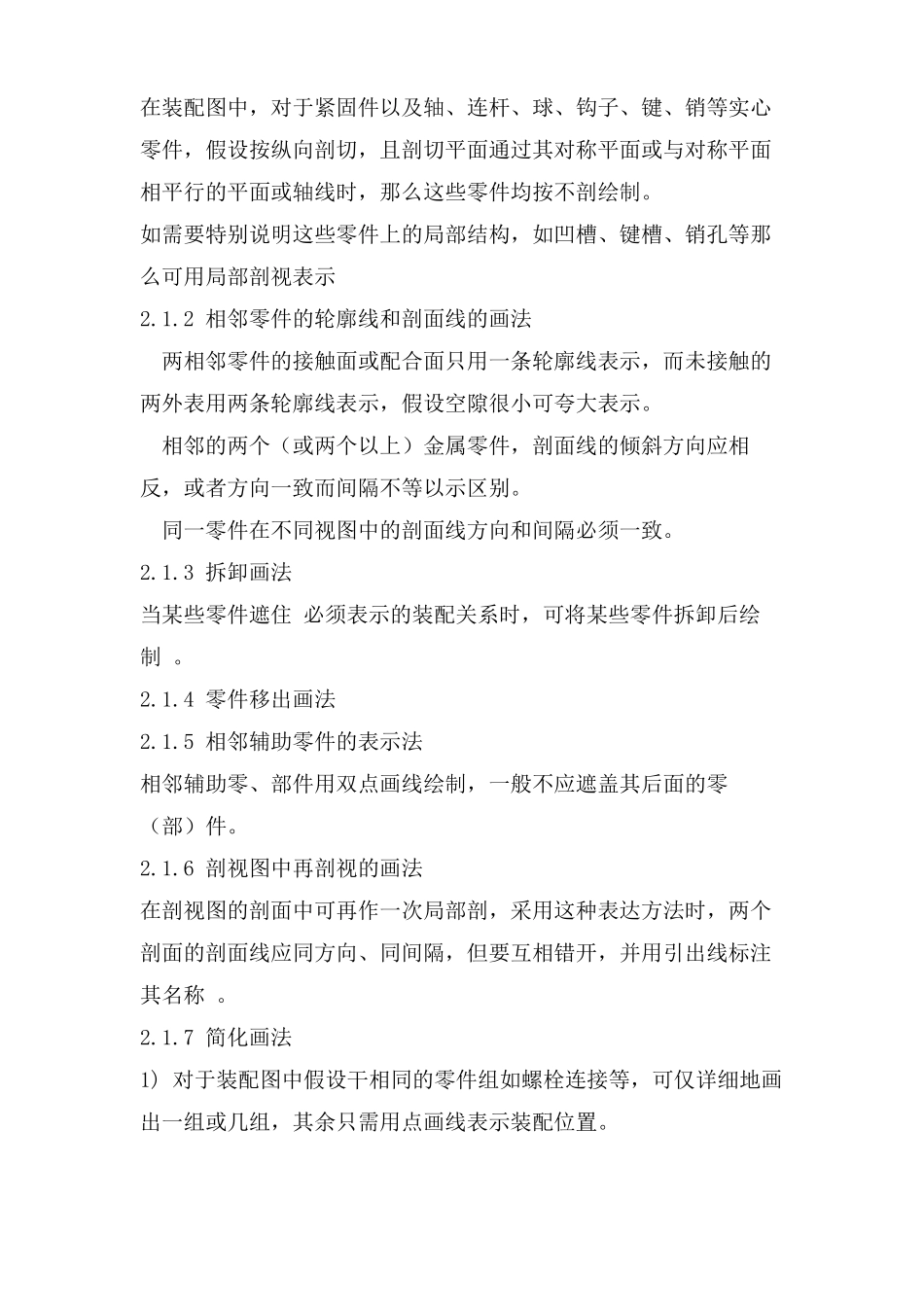

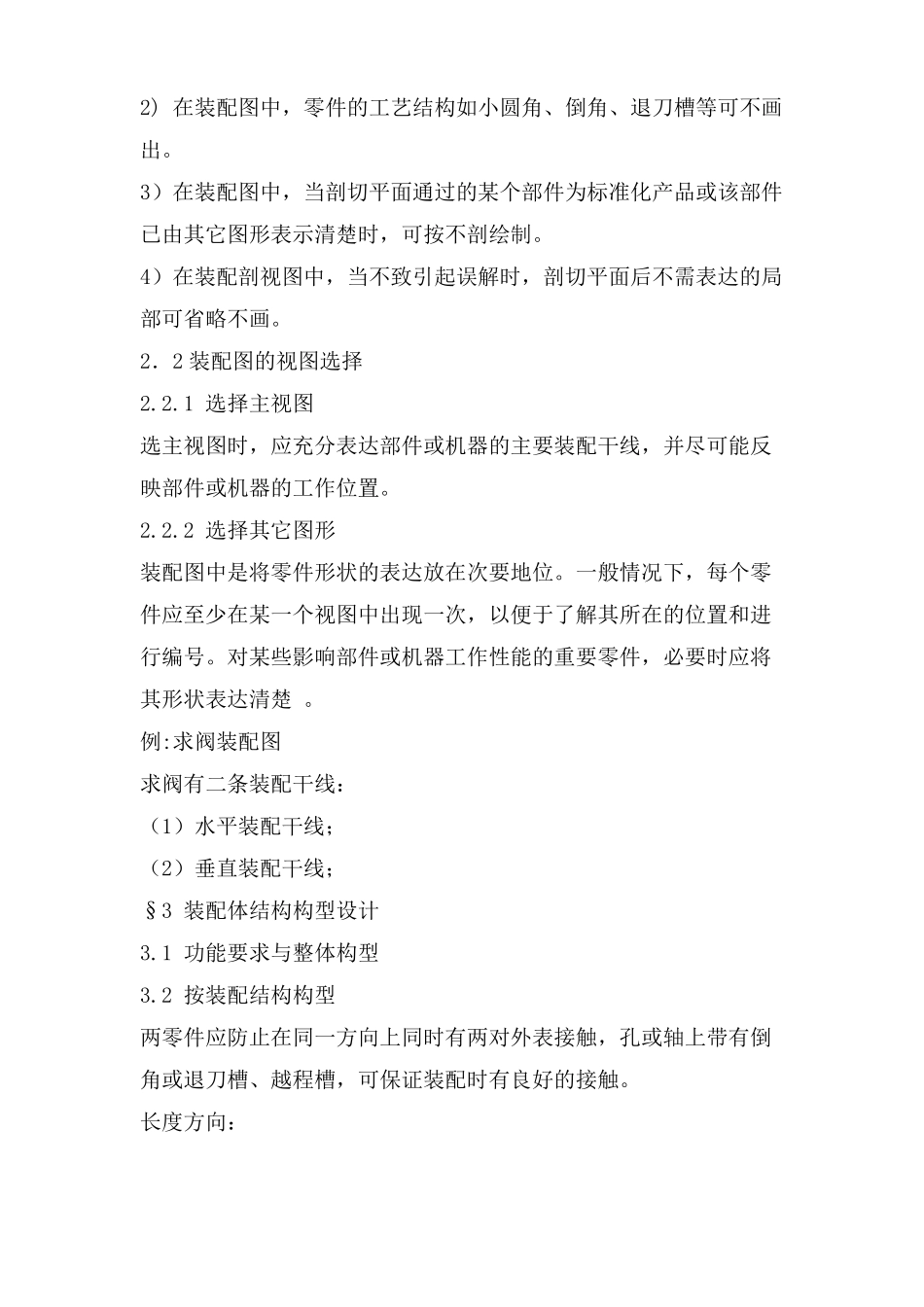

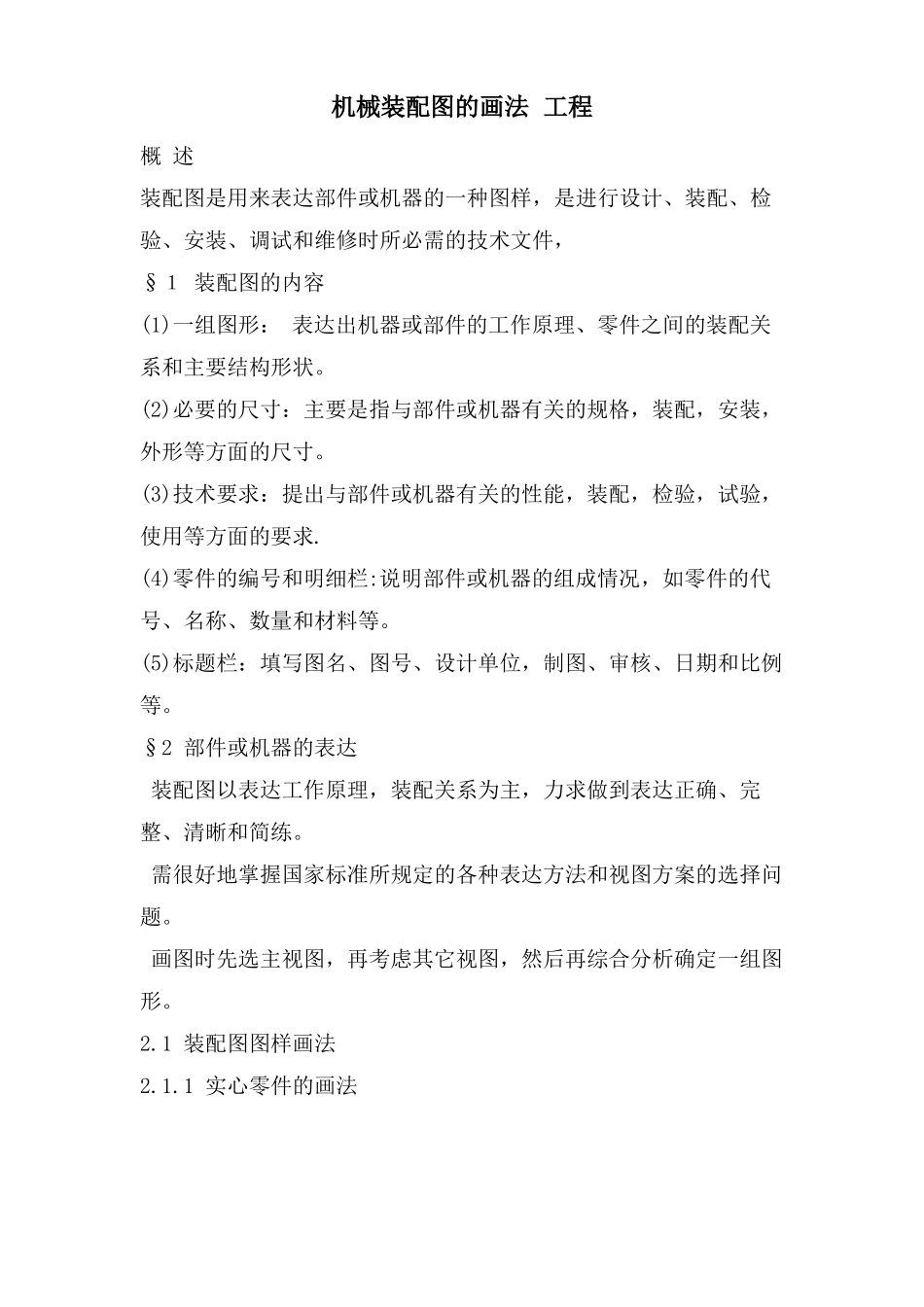

机械装配图的画法工程概述装配图是用来表达部件或机器的一种图样，是进行设计、装配、检验、安装、调试和维修时所必需的技术文件，§１装配图的内容(1)一组图形：表达出机器或部件的工作原理、零件之间的装配关系和主要结构形状。(2)必要的尺寸：主要是指与部件或机器有关的规格，装配，安装，外形等方面的尺寸。(3)技术要求：提出与部件或机器有关的性能，装配，检验，试验，使用等方面的要求.(4)零件的编号和明细栏:说明部件或机器的组成情况，如零件的代号、名称、数量和材料等。(5)标题栏：填写图名、图号、设计单位，制图、审核、日期和比例等。§2部件或机器的表达装配图以表达工作原理，装配关系为主，力求做到表达正确、完整、清晰和简练。需很好地掌握国家标准所规定的各种表达方法和视图方案的选择问题。画图时先选主视图，再考虑其它视图，然后再综合分析确定一组图形。2.1装配图图样画法2.1.1实心零件的画法在装配图中，对于紧固件以及轴、连杆、球、钩子、键、销等实心零件，假设按纵向剖切，且剖切平面通过其对称平面或与对称平面相平行的平面或轴线时，那么这些零件均按不剖绘制。如需要特别说明这些零件上的局部结构，如凹槽、键槽、销孔等那么可用局部剖视表示2.1.2相邻零件的轮廓线和剖面线的画法两相邻零件的接触面或配合面只用一条轮廓线表示，而未接触的两外表用两条轮廓线表示，假设空隙很小可夸大表示。相邻的两个（或两个以上）金属零件，剖面线的倾斜方向应相反，或者方向一致而间隔不等以示区别。同一零件在不同视图中的剖面线方向和间隔必须一致。2.1.3拆卸画法当某些零件遮住必须表示的装配关系时，可将某些零件拆卸后绘制。2.1.4零件移出画法2.1.5相邻辅助零件的表示法相邻辅助零、部件用双点画线绘制，一般不应遮盖其后面的零（部）件。2.1.6剖视图中再剖视的画法在剖视图的剖面中可再作一次局部剖，采用这种表达方法时，两个剖面的剖面线应同方向、同间隔，但要互相错开，并用引出线标注其名称。2.1.7简化画法1)对于装配图中假设干相同的零件组如螺栓连接等，可仅详细地画出一组或几组，其余只需用点画线表示装配位置。2)在装配图中，零件的工艺结构如小圆角、倒角、退刀槽等可不画出。3）在装配图中，当剖切平面通过的某个部件为标准化产品或该部件已由其它图形表示清楚时，可按不剖绘制。4）在装配剖视图中，当不致引起误解时，剖切平面后不需表达的局部可省略不画。2．2装配图的视图选择2.2.1选择主视图选主视图时，应充分表达部件或机器的主要装配干线，并尽可能反映部件或机器的工作位置。2.2.2选择其它图形装配图中是将零件形状的表达放在次要地位。一般情况下，每个零件应至少在某一个视图中出现一次，以便于了解其所在的位置和进行编号。对某些影响部件或机器工作性能的重要零件，必要时应将其形状表达清楚。例:求阀装配图求阀有二条装配干线：（1）水平装配干线；（2）垂直装配干线；§3装配体结构构型设计3.1功能要求与整体构型3.2按装配结构构型两零件应防止在同一方向上同时有两对外表接触，孔或轴上带有倒角或退刀槽、越程槽，可保证装配时有良好的接触。长度方向：概述装配图是用来表达部件或机器的一种图样，是进行设计、装配、检验、安装、调试和维修时所必需的技术文件。§１装配图的内容(1)一组图形：表达出机器或部件的工作原理、零件之间的装配关系和主要结构形状。(2)必要的尺寸：主要是指与部件或机器有关的规格，装配，安装，外形等方面的尺寸。(3)技术要求：提出与部件或机器有关的性能，装配，检验，试验，使用等方面的要求.(4)零件的编号和明细栏:说明部件或机器的组成情况，如零件的代号、名称、数量和材料等。(5)标题栏：填写图名、图号、设计单位，制图、审核、日期和比例等。§2部件或机器的表达装配图以表达工作原理，装配关系为主，力求做到表达正确、完整、清晰和简练。需很好地掌握国家标准所规定的各种表达方法和视图方案的选择问题。画图时先选主视图，再考虑其它视图，然后再综合分析确定一组图形。2.1装配图图样画法2.1.1实心零件的画法在装配图中，对于紧固件以及轴、连杆、球、钩子、键、销等实心零件，假...
