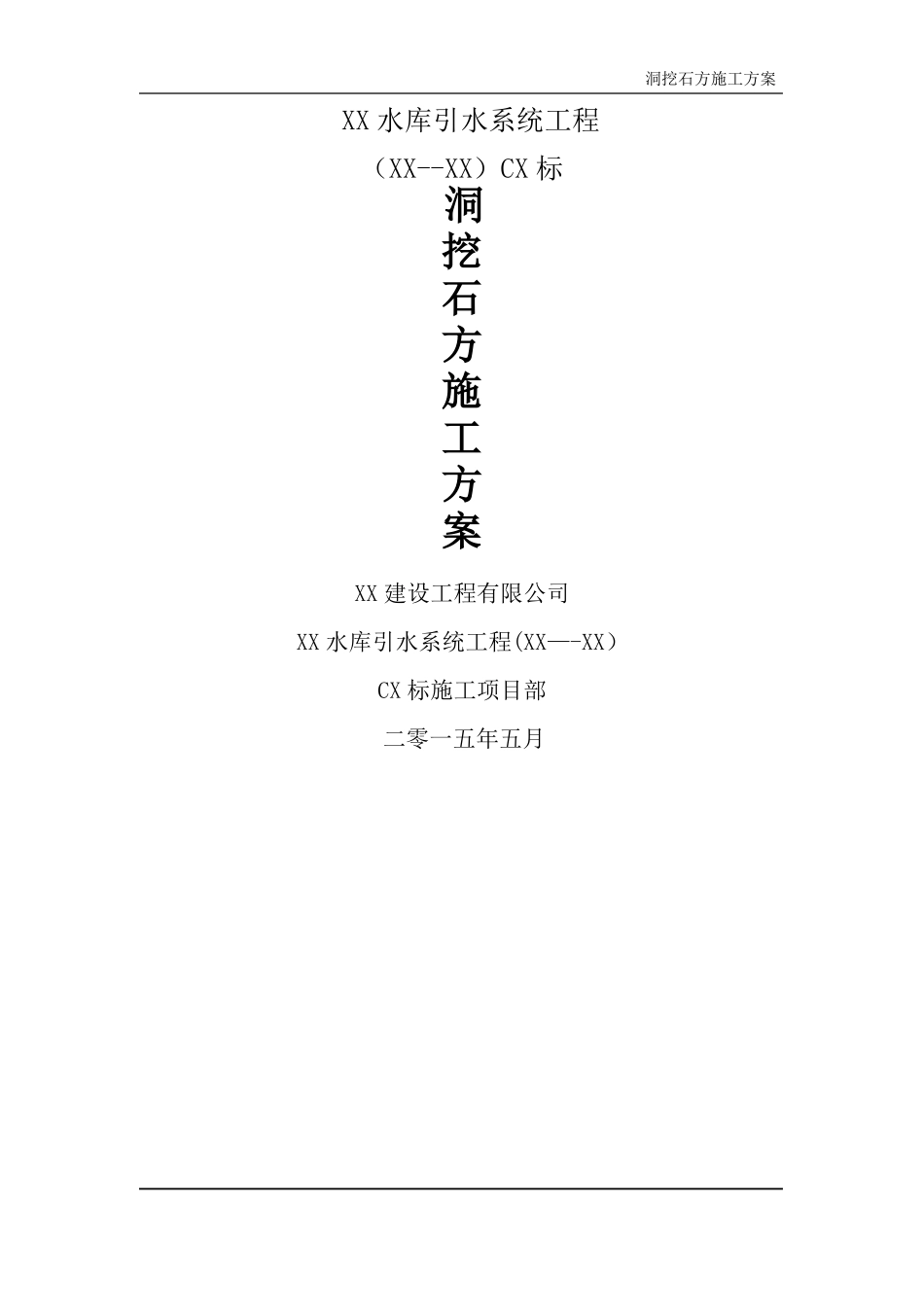

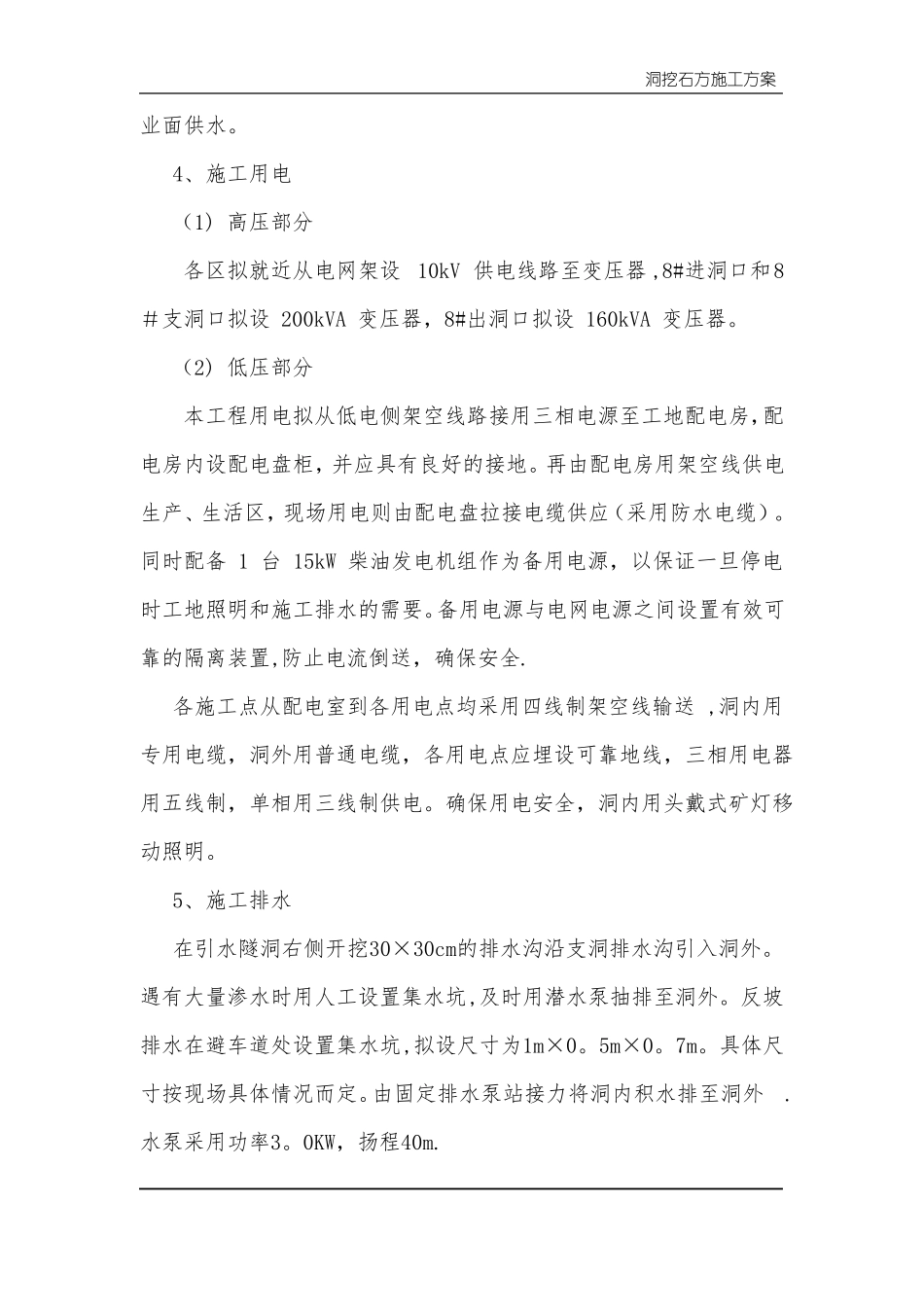

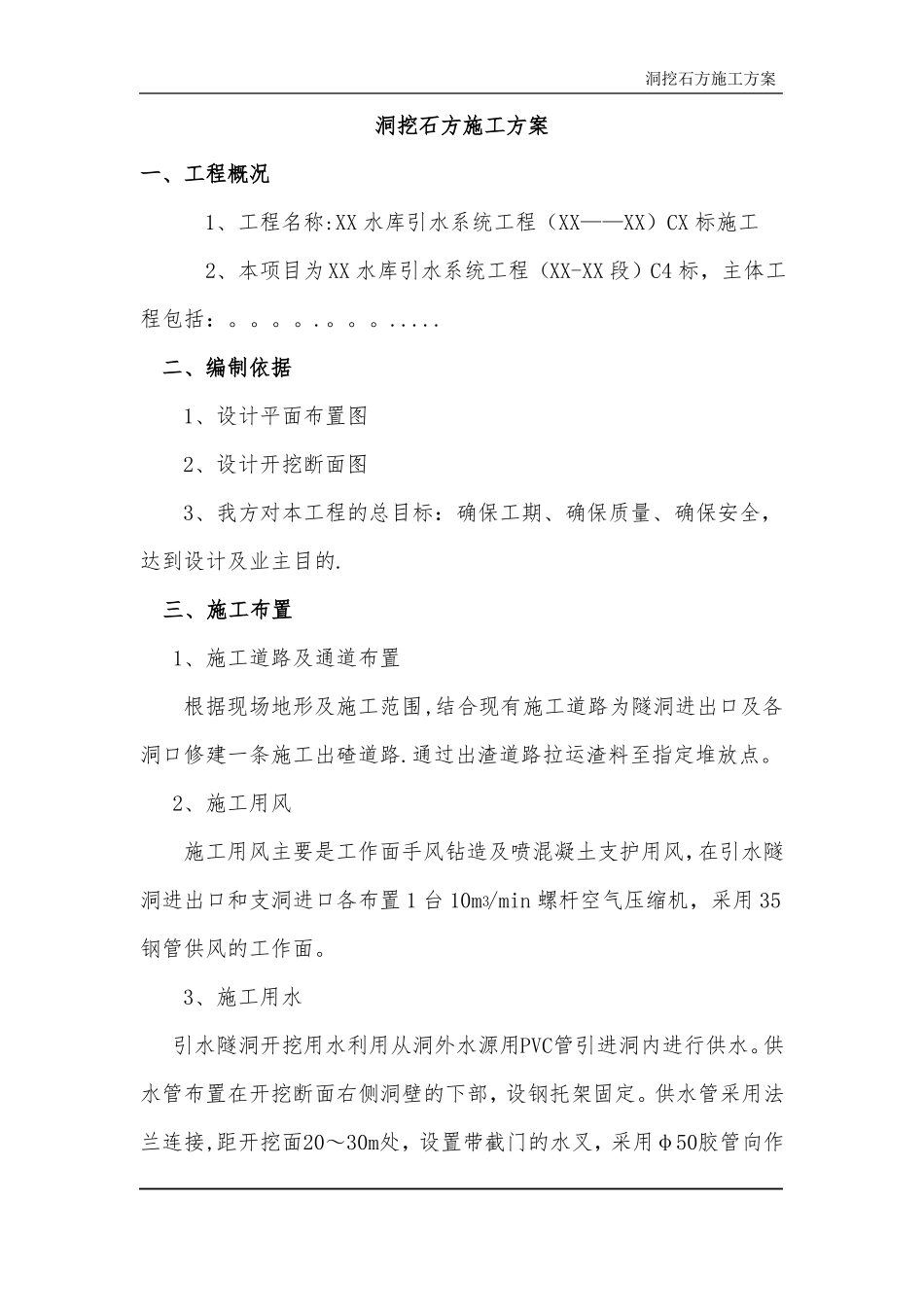

洞挖石方施工方案XX水库引水系统工程（XX--XX）CX标洞挖石方施工方案XX建设工程有限公司XX水库引水系统工程(XX—-XX）CX标施工项目部二零一五年五月洞挖石方施工方案洞挖石方施工方案一、工程概况1、工程名称:XX水库引水系统工程（XX——XX）CX标施工2、本项目为XX水库引水系统工程（XX-XX段）C4标，主体工程包括：。。。。.。。。.....二、编制依据1、设计平面布置图2、设计开挖断面图3、我方对本工程的总目标：确保工期、确保质量、确保安全，达到设计及业主目的.三、施工布置1、施工道路及通道布置根据现场地形及施工范围,结合现有施工道路为隧洞进出口及各洞口修建一条施工出碴道路.通过出渣道路拉运渣料至指定堆放点。2、施工用风施工用风主要是工作面手风钻造及喷混凝土支护用风，在引水隧洞进出口和支洞进口各布置1台10m3/min螺杆空气压缩机，采用35钢管供风的工作面。3、施工用水引水隧洞开挖用水利用从洞外水源用PVC管引进洞内进行供水。供水管布置在开挖断面右侧洞壁的下部，设钢托架固定。供水管采用法兰连接,距开挖面20～30m处，设置带截门的水叉，采用φ50胶管向作洞挖石方施工方案业面供水。4、施工用电（1)高压部分各区拟就近从电网架设10kV供电线路至变压器,8#进洞口和8＃支洞口拟设200kVA变压器，8#出洞口拟设160kVA变压器。（2)低压部分本工程用电拟从低电侧架空线路接用三相电源至工地配电房，配电房内设配电盘柜，并应具有良好的接地。再由配电房用架空线供电生产、生活区，现场用电则由配电盘拉接电缆供应（采用防水电缆）。同时配备1台15kW柴油发电机组作为备用电源，以保证一旦停电时工地照明和施工排水的需要。备用电源与电网电源之间设置有效可靠的隔离装置,防止电流倒送，确保安全.各施工点从配电室到各用电点均采用四线制架空线输送,洞内用专用电缆，洞外用普通电缆，各用电点应埋设可靠地线，三相用电器用五线制，单相用三线制供电。确保用电安全，洞内用头戴式矿灯移动照明。5、施工排水在引水隧洞右侧开挖30×30cm的排水沟沿支洞排水沟引入洞外。遇有大量渗水时用人工设置集水坑,及时用潜水泵抽排至洞外。反坡排水在避车道处设置集水坑,拟设尺寸为1m×0。5m×0。7m。具体尺寸按现场具体情况而定。由固定排水泵站接力将洞内积水排至洞外.水泵采用功率3。0KW，扬程40m.洞挖石方施工方案6、通风为满足洞内环境卫生标准，保证洞内作业人员新鲜空气的供应,拟采用混合式机械通风:在引水隧洞进出口和支洞进口各布设1台11kw强力轴流风机向洞内送风，风筒为Φ30cm的PVC管,风筒长度保证出风口距工作面不大于30m。四、主要洞挖石方施工段XX段引水隧洞长度m，断面尺寸为2.5m×2。8m,开挖断面面积为6.32m2，洞挖石方工程量约为23674m3.支洞直线长度362。688米,支0+000～支0+180开挖断面尺寸为3。1m×3.1m，开挖断面面积为8。58m2;支0+180~主洞交界处开挖断面尺寸为3.5m×3.5m，开挖断面面积为10.94m2，洞挖石方工程量约为4040m3.五、洞挖石方施工方法引水隧洞开挖采用手持带气腿的YT—28（7655）凿岩机造孔爆破、全断面掘进。扒渣机配合拖拉机出渣。为保证洞挖交通顺畅，每隔120—150m扩挖设一避车道，支护作业紧随开挖进行.洞挖石方施工方案1、施工程序施工准备测量、放样钻爆破孔装药、联网、警戒起爆、通风处理危石、排除哑炮出渣质量检验洞挖石方施工流程框图2、钻孔开挖采用光面爆破全断面开挖的方式一次成型，造孔采用采用手持带气腿的YT-28（7655)凿岩机在自制平台上进行，孔径42mm。周边孔必须在测定出的轮廓线上开孔，孔间间距偏差不大于5cm，掏槽孔孔位偏差不大于5cm，其它爆破孔位偏差不大于10cm。3、装药、爆破(1）隧洞开挖按光面爆破要求进行钻爆设计，钻孔前准确测画开挖轮廓线，点出掏槽眼和周边眼的位置.周边眼使用小直径光爆炸药，洞挖石方施工方案炮眼间距45－55cm，采用间隔装药，导爆索起爆，孔口堵塞长度足够。炮孔痕迹在开挖轮廓面上均匀分布.保证开挖面与设计轮廓线一致,径向超挖值和开挖岩面的起伏差均小于200mm，平均100mm。围岩中不得有明显可见的爆破震动裂隙，不能有欠挖。（2）掏槽眼、辅助眼采用连续装药，毫秒延期导爆管雷管起爆....
