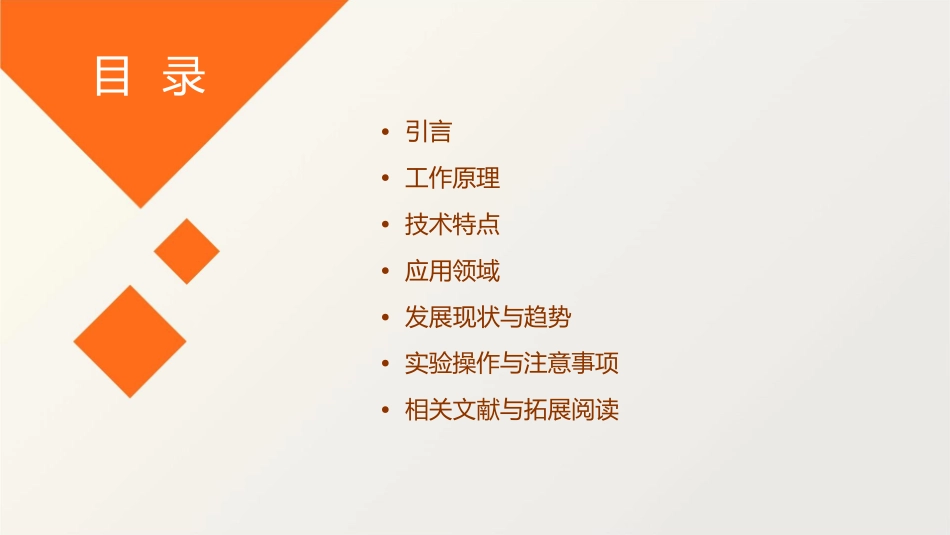

扫描隧道显微镜全解课件目录•引言•工作原理•技术特点•应用领域•发展现状与趋势•实验操作与注意事项•相关文献与拓展阅读引言01什么是扫描隧道显微镜•扫描隧道显微镜（STM）是一种利用量子力学中的隧道效应，在实空间中逐点成像的高分辨率原子力显微镜。它能够探测样品表面的原子级结构，为材料科学、物理、化学等领域的研究提供了强有力的手段。扫描隧道显微镜的发展历程1.1981年，IBM公司的宾宁代尔发明了STM，开启了原子级成像的新篇章。012.1983年，STM被首次应用于研究金属表面，成功地观测到了铜晶体表面的原子结构。023.此后，STM技术不断发展，不仅在表面科学、材料科学等领域取得了重大成果，还拓展到了生物、医学、环境等领域。03扫描隧道显微镜的应用领域2.物理STM可以用于研究量子相干性、表面电子态等物理现象，为量子力学的研究提供实验依据。1.材料科学STM可以用于研究材料表面的原子结构，如金属、半导体、陶瓷等，为材料性能的优化提供基础数据。023.化学03STM可以用于研究化学反应过程中分01子结构的改变，为新材料的合成提供指导。5.环境STM可以用于研究环境中的污染物、微生物等，为环境保护提供数据支持。05044.生物STM可以用于研究生物分子结构，如蛋白质、DNA等，为生物医学研究提供新的视角。工作原理02扫描隧道显微镜的基本结构包括三个主要部分：一个装有针尖的探针系统，一个能精确控制扫描隧道显微镜的x、y、z三个轴运动的精细机构，以及能精确测量隧道电流的电子线路。隧道电流的大小与针尖和样品之间的距离有密切关系，当距离太近时，电流会突然增大，而距离太远时，电流又会变小。扫描隧道显微镜的工作原理工作原理基于量子力学中的隧道效应，当针尖与样品表面靠近至纳米距离时，电子会穿过针尖与样品之间的势垒而产生隧道电流。隧道电流的大小与针尖和样品之间的距离有密切关系，当距离太近时，电流会突然增大，而距离太远时，电流又会变小。通过精确控制针尖与样品之间的距离，并保持电流恒定，就可以扫描样品表面的轮廓。扫描隧道显微镜的分辨率扫描隧道显微镜的分辨率主要受到探针系统的几何形状和尺寸、针尖与样品之间的相互作用力以及扫描隧道显微镜的噪声水平等因素的影响。通常来说，扫描隧道显微镜的横向分辨率可以达到0.1纳米左右，纵向分辨率可以达到0.01纳米左右。技术特点03扫描隧道显微镜的优点原子尺度高分辨率01STM具有原子尺度的高分辨率，能够观察和操纵单个原子。非破坏性02STM在操作过程中不会对样品造成显著破坏，适合研究表面结构。实时测量03STM能够实时测量表面的形貌和电子态，有助于研究表面物理和化学反应过程。扫描隧道显微镜的局限性010203对样品要求高操作难度大价格昂贵STM对样品的导电性和表面平整度要求较高，不适用于所有样品。STM操作需要专业知识和技能，对初学者来说可能较难掌握。STM设备价格较高，不是所有实验室都能配备。扫描隧道显微镜的技术参数工作原理扫描范围1.A1.BSTM的工作原理是基于量子力学隧穿效应，通过在样品表面扫描探针来获取表面形貌和电子态信息。STM的扫描范围通常在几纳米到几百微米之间，具体取决于应用需求和样品大小。分辨率操作模式1.C1.DSTM的分辨率通常可以达到原子尺度，但实际分辨率受多种因素影响，如探针状态、样品质量等。STM有多种操作模式，如恒高模式、恒流模式、恒压模式等，根据实验需求选择合适的操作模式。应用领域04物理领域应用研究量子力学现象表面电子结构分析自旋极化控制STM可以用于研究量子力学中的隧道效应、表面态密度等物理现象。STM可以用来研究固体表面的电子结构，如金属表面、半导体表面等。STM可以用于研究自旋极化电子的隧穿过程，为自旋电子学研究提供重要工具。化学领域应用单分子操纵STM可以用于单分子操纵，如控制分子的位置、取向等，为化学合成和分子器件制备提供新的方法。表面化学反应研究STM可以用来研究表面化学反应的动力学过程、反应机理等。材料表面改性STM可以用于材料表面的改性处理，如改变表面的粗糙度、化学吸附等，提高材料的性能和稳定性。材料科学领域应用材料表面结构分析STM可以用来研究材料表面的原子结构、晶面取向...
