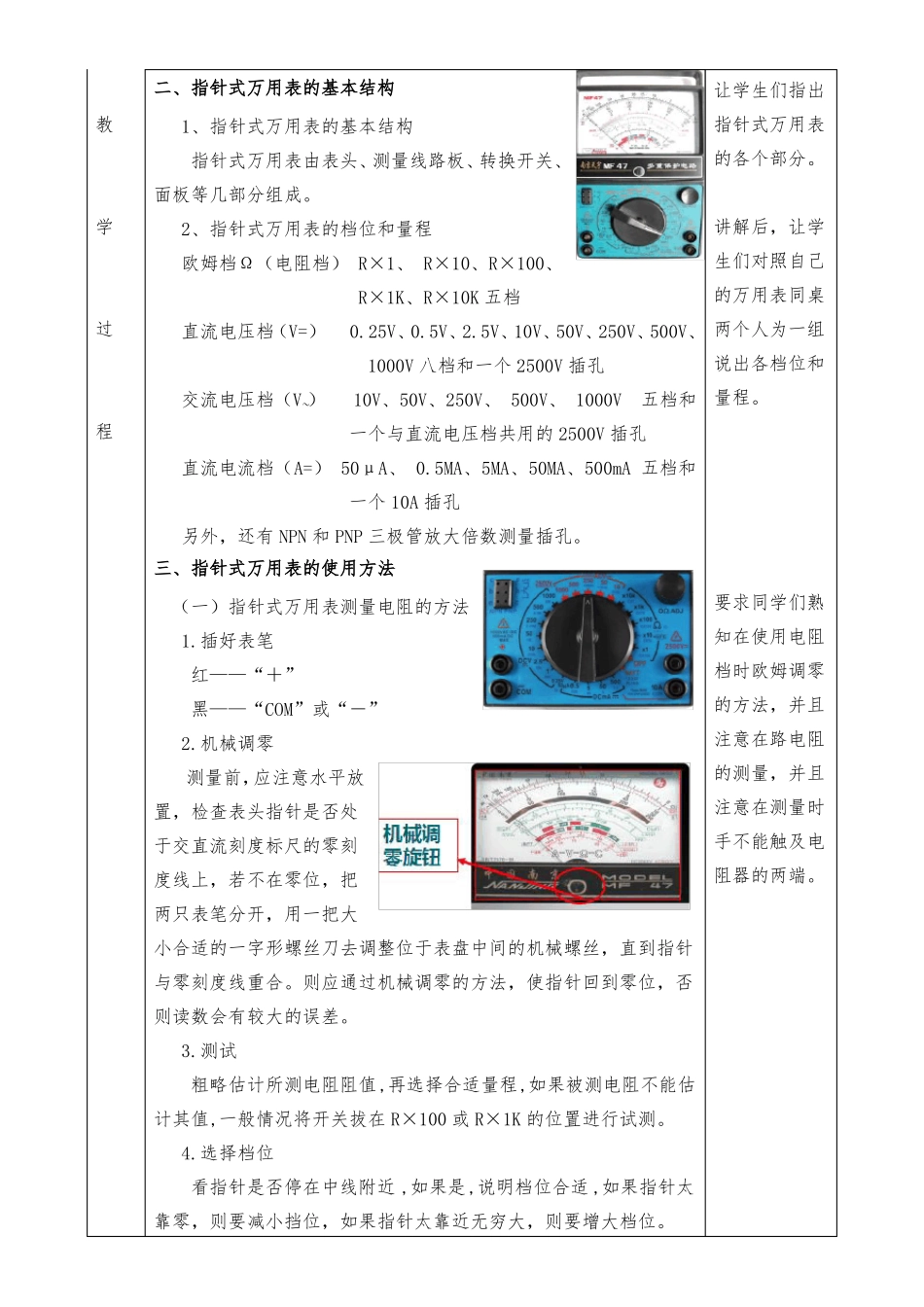

《指针式万用表的使用方法》教案教学科目教学课时电子技术基础教学班级2课时教学课题指针式万用表的使用方法1．掌握指针式万用表的结构及基本功能。知识目标教学目标能力目标2．掌握用指针式万用表的使用方法。３.掌握使用指针式万用表的注意事项。培养学生正确使用指针式万用表的能力。情感目标教学重点教学难点教学方法讲授、讨论、总结培养学生的对仪器仪表的学习兴趣。指针式万用表测量使用方法使用指针式万用表的注意事项教学资源教材、教案、多媒体等MF-47型指针式万用表的使用方法讲授新课一、指针式万用表的基本功能学生活动在日常生活，我们通常使用一些仪器仪表来测量电路的通断，电压的有无，而对我们电子专业的学生，我们常常会用到万用表，万用表是能够测量交直流电压、交直流电流、电阻、二极管、电容、三极管等多种基本电量。而万用表又分为指针式万用表和数字式万用表，今天我们就一块来学习指针式万用表的使用方法。检查人数，组织教学新课导入指针式万用表是能够测量交直流电压、直流电流、电阻、二极管、三极管等多种基本电量的仪表。教学过程二、指针式万用表的基本结构1、指针式万用表的基本结构指针式万用表由表头、测量线路板、转换开关、面板等几部分组成。2、指针式万用表的档位和量程欧姆档Ω（电阻档）R×1、R×10、R×100、R×1K、R×10K五档让学生们指出指针式万用表的各个部分。讲解后，让学生们对照自己的万用表同桌直流电压档（V=）0.25V、0.5V、2.5V、10V、50V、250V、500V、两个人为一组1000V八档和一个2500V插孔说出各档位和交流电压档（V~）10V、50V、250V、500V、1000V五档和量程。一个与直流电压档共用的2500V插孔直流电流档（A=）50μA、0.5MA、5MA、50MA、500mA五档和一个10A插孔另外，还有NPN和PNP三极管放大倍数测量插孔。三、指针式万用表的使用方法（一）指针式万用表测量电阻的方法1.插好表笔红——“＋”黑——“COM”或“－”2.机械调零测量前，应注意水平放置，检查表头指针是否处于交直流刻度标尺的零刻度线上，若不在零位，把两只表笔分开，用一把大要求同学们熟知在使用电阻档时欧姆调零的方法，并且注意在路电阻的测量，并且注意在测量时手不能触及电阻器的两端。小合适的一字形螺丝刀去调整位于表盘中间的机械螺丝，直到指针与零刻度线重合。则应通过机械调零的方法，使指针回到零位，否则读数会有较大的误差。3.测试粗略估计所测电阻阻值,再选择合适量程,如果被测电阻不能估计其值,一般情况将开关拔在R×100或R×1K的位置进行试测。4.选择档位看指针是否停在中线附近,如果是,说明档位合适,如果指针太靠零，则要减小挡位，如果指针太靠近无穷大，则要增大档位。5.欧姆调零量程选定后在正式测量前必须进行欧姆调零，否则测量值有误差。注意：若改变档位，则在正式测量之前也必须进行欧姆调零。欧姆调零方法：将红黑两笔短接、看指针是否指在零刻度位置，如果没有，调节欧姆调零旋钮，使其指在零刻度位置。6.电阻测量分别用红黑表笔接到电阻两端金属部分，读出指针所指的刻度值。注意：1、不能带电测量；2、被测电阻不能有并联支路。3、手不要碰触表针和电阻的引脚，因为这样就会造成人体电阻与被测电阻并联。7.读数在测交流电压的时候，在确保安全的情况下，让学生们在红黑表笔任意接的时候测量一下220V的交流电。看一看有无区别。阻值=刻度值╳倍率注意事项：万用表不用时，将档位开关打在OFF位置，或打在交流电压1000V档。（二）指针式万用表测量交流电压的方法1.插好表笔红——“＋”黑——“COM”或“－”2.机械调零3.选择档位和量程将选择开关旋在“V~”挡的适当量程上。4.测量将两表笔并接在被测电压两端进测量（交流电不分正负极）5.读数读数时选择第二条刻度线，并且要根据所选的量程来选择刻度读数。注意：测量时，指针位于满刻度的2/3处，测量精度高，如果同学在测量直不知道被测电压的范围，可先用较高的量程试测出大致的数值后，流电压的时候再转到相应量程测量。（三）指针式万用表测量直流电压的方法1.将量程开关掷在直流电压某档上2.将红表笔接触直流电压的高电位（正端），黑表笔接直流电的低电位（负端）。...
