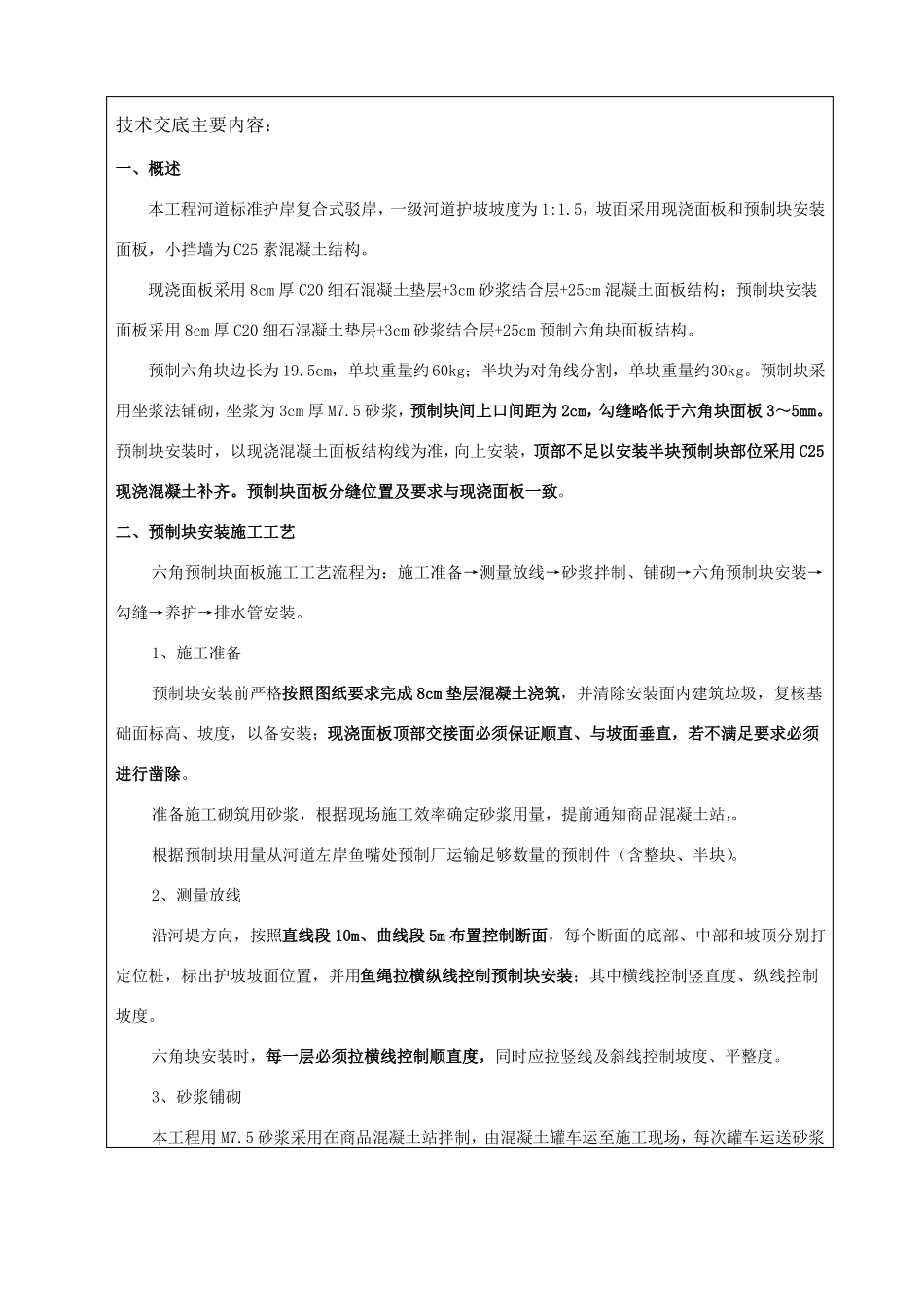

技术交底主要内容：一、概述本工程河道标准护岸复合式驳岸，一级河道护坡坡度为1:1.5，坡面采用现浇面板和预制块安装面板，小挡墙为C25素混凝土结构。现浇面板采用8cm厚C20细石混凝土垫层+3cm砂浆结合层+25cm混凝土面板结构；预制块安装面板采用8cm厚C20细石混凝土垫层+3cm砂浆结合层+25cm预制六角块面板结构。预制六角块边长为19.5cm，单块重量约60kg；半块为对角线分割，单块重量约30kg。预制块采用坐浆法铺砌，坐浆为3cm厚M7.5砂浆，预制块间上口间距为2cm，勾缝略低于六角块面板3～5mm。预制块安装时，以现浇混凝土面板结构线为准，向上安装，顶部不足以安装半块预制块部位采用C25现浇混凝土补齐。预制块面板分缝位置及要求与现浇面板一致。二、预制块安装施工工艺六角预制块面板施工工艺流程为：施工准备→测量放线→砂浆拌制、铺砌→六角预制块安装→勾缝→养护→排水管安装。1、施工准备预制块安装前严格按照图纸要求完成8cm垫层混凝土浇筑，并清除安装面内建筑垃圾，复核基础面标高、坡度，以备安装；现浇面板顶部交接面必须保证顺直、与坡面垂直，若不满足要求必须进行凿除。准备施工砌筑用砂浆，根据现场施工效率确定砂浆用量，提前通知商品混凝土站，。根据预制块用量从河道左岸鱼嘴处预制厂运输足够数量的预制件（含整块、半块）。2、测量放线沿河堤方向，按照直线段10m、曲线段5m布置控制断面，每个断面的底部、中部和坡顶分别打定位桩，标出护坡坡面位置，并用鱼绳拉横纵线控制预制块安装；其中横线控制竖直度、纵线控制坡度。六角块安装时，每一层必须拉横线控制顺直度，同时应拉竖线及斜线控制坡度、平整度。3、砂浆铺砌本工程用M7.5砂浆采用在商品混凝土站拌制，由混凝土罐车运至施工现场，每次罐车运送砂浆量应根据施工现场施工效率进行调整，确保砂浆在3小时内用完，砂浆超出初凝时间后不得继续使用。砂浆铺砌时，应随预制块安装分层铺砌，铺砌厚度根据预制块实际厚度适当调整。利用溜槽卸料，人工利用铁锹摊铺并用木抹子刮平坐实，然后用卷尺检查砂浆厚度；砂浆铺砌时可根据施工现场实际情况超铺一定厚度。砂浆稍干后安装六角预制块，具体根据现场而定，以六角块安装后不明显下陷为度。4、六角预制块安装混凝土预制块铺设重点是控制好两条线和一个面，两条线是坡顶线和底脚线，一个面是铺砌面。保证上述两条线的顺畅和护砌面的平整，对整个护坡外观质量的评价至关重要。六角块安装同层间连线坡度同设计河底纵坡，顶部不足以安装半块预制块区域，留待压顶混凝土浇筑时一起浇筑成整体。六角块按照由下至上、由一端向另一端逐层安装，砌筑应平整，咬合紧密，砌缝规则。首先根据砌筑底脚线，在与现浇砼面板结合面处铺设适量砂浆找平，然后安放第一层六角块；安装完成，校核顺直度、坡度无误后，拉第二层安装控制线，进行第二层安装。六角块间距可通过2cm厚木条镶嵌调整，安装完成后及时将木条取出。六角块安装时，由2名身体强壮的工人负责安装就位，由石工负责控制安装位置，调整坡度、顺直度；砂浆铺砌可适当超厚，然后利用橡胶锤锤击六角块，使其挤紧、下落至安装位置，然后将挤出的砂浆清除。六角块安装完成后，采用M10水泥砂浆进行填缝，缝内砂浆应用灰刀捣实，确保砂浆饱满；填缝完成后，采用灰刀勾缝，勾缝略低于六角块面板约3～5mm。勾缝完成后，待砂浆初凝后终凝前，利用扫帚及时将六角块面板上污染物扫除，防止多余砂浆在面板上硬化，影响美观。预制块面板分缝与现浇混凝土面板分缝位置一致，分缝应贯穿C20垫层及预制块面板整个厚度，缝内镶嵌2cm厚沥青模板。分缝两侧不足以安装六角块区域进行预留，待压顶块浇筑时采用C25混凝土补齐，混凝土浇筑时注意界限清洗、过渡平顺。5、C25压顶混凝土浇筑①模板系统压顶混凝土纵向侧模可采用25#槽钢作为侧模，模板采用钢筋桩定位，背侧采用沙袋压重。横向模板按照10m分缝间距进行设置，模板直接采用沥青木板分隔，钢筋桩固定。②混凝土浇筑a布料：混凝土采用12m³砼罐车运至施工现场后，利用溜槽卸料，人工利用铁锹辅助摊铺；横向模板处及局部混凝土量不足位置人工利用铁锹入仓。压顶混凝土布料不宜超铺，应根据现...
