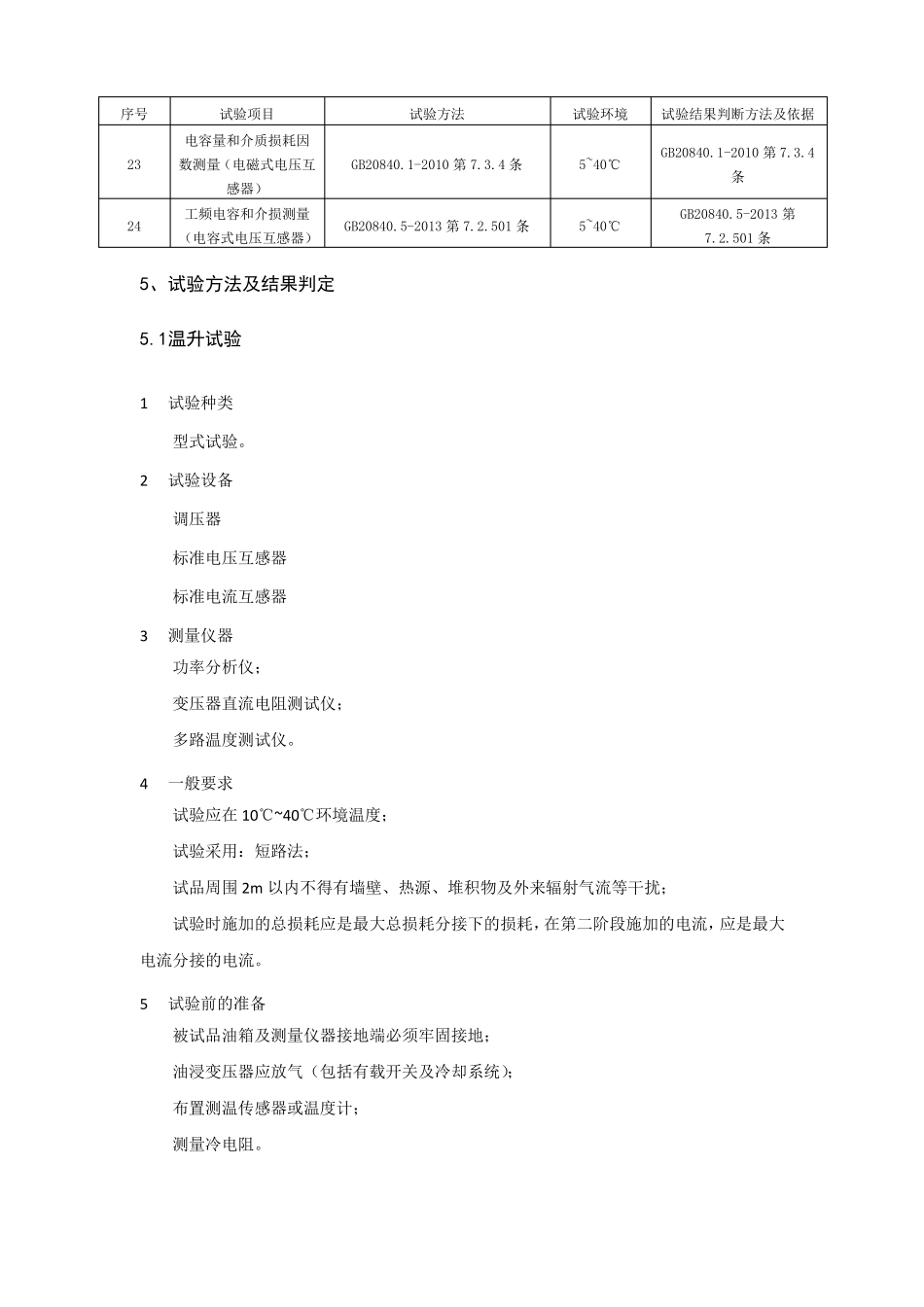

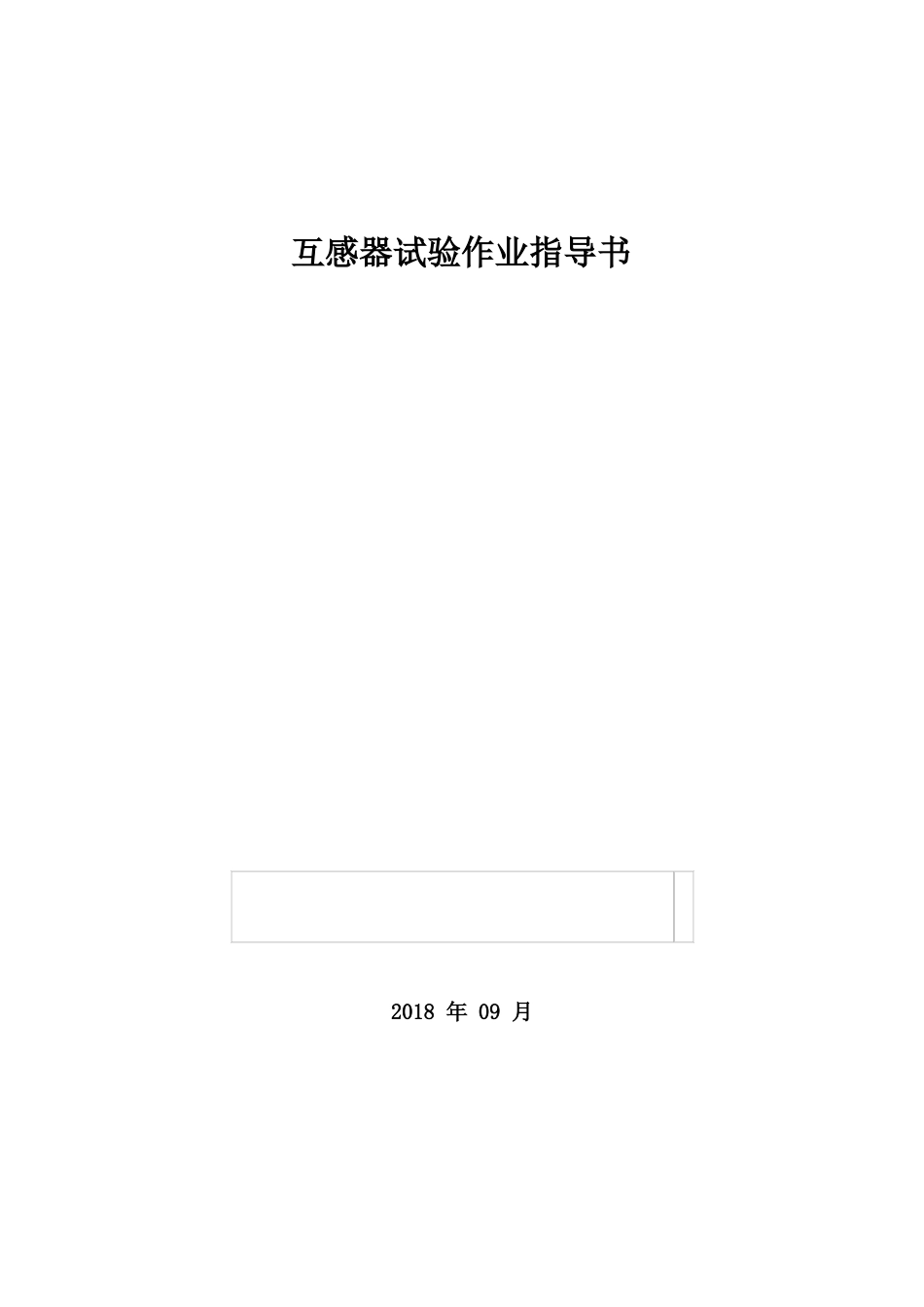

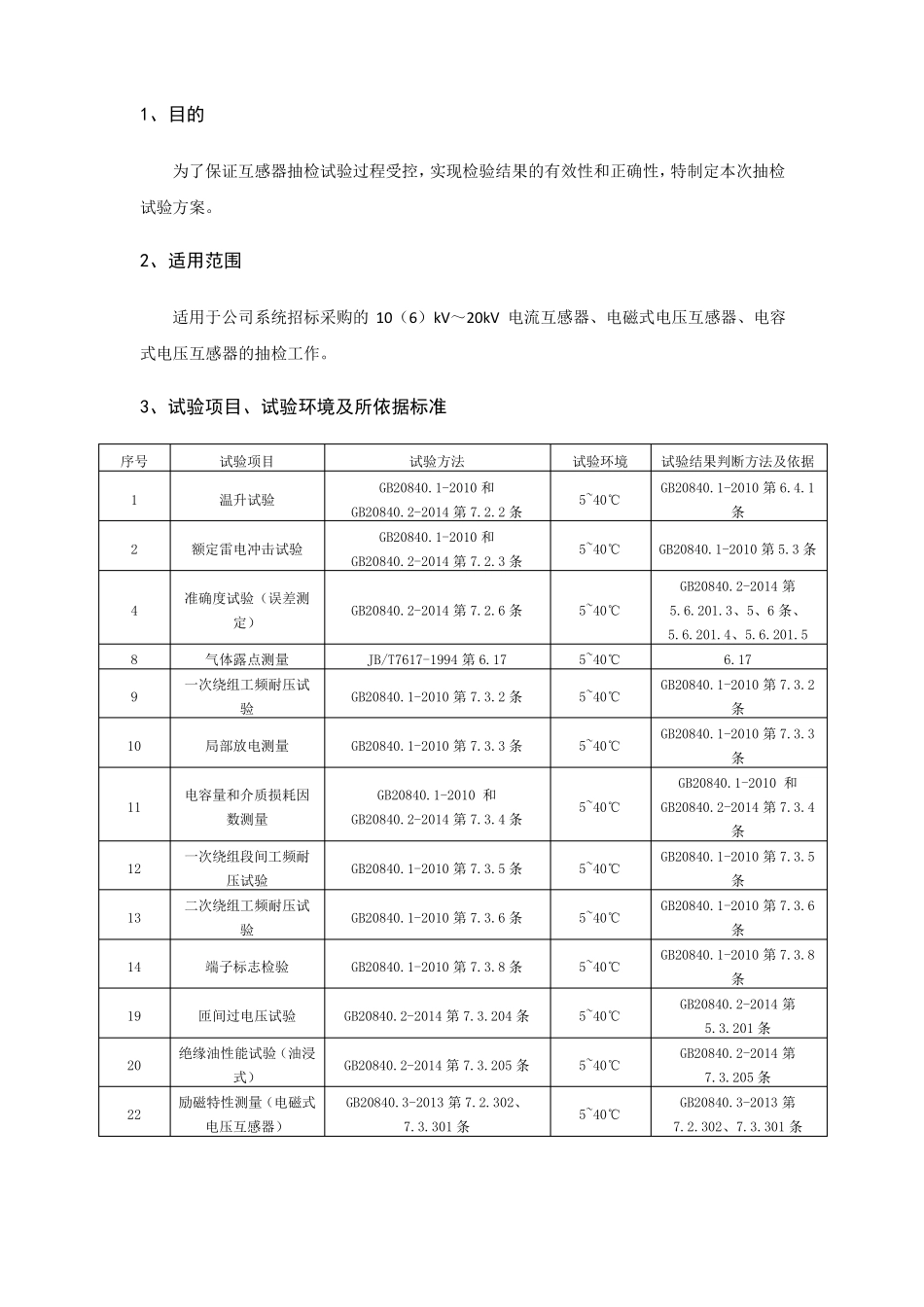

互感器试验作业指导书2018年09月1、目的为了保证互感器抽检试验过程受控，实现检验结果的有效性和正确性，特制定本次抽检试验方案。2、适用范围适用于公司系统招标采购的10（6）kV～20kV电流互感器、电磁式电压互感器、电容式电压互感器的抽检工作。3、试验项目、试验环境及所依据标准序号1试验项目温升试验试验方法GB20840.1-2010和GB20840.2-2014第7.2.2条GB20840.1-2010和GB20840.2-2014第7.2.3条试验环境5~40℃试验结果判断方法及依据GB20840.1-2010第6.4.1条GB20840.1-2010第5.3条GB20840.2-2014第GB20840.2-2014第7.2.6条5~40℃5.6.201.3、5、6条、5.6.201.4、5.6.201.5JB/T7617-1994第6.17GB20840.1-2010第7.3.2条5~40℃5~40℃6.17GB20840.1-2010第7.3.2条GB20840.1-2010第7.3.3条GB20840.1-2010和5~40℃GB20840.2-2014第7.3.4条5~40℃GB20840.1-2010第7.3.5条GB20840.1-2010第7.3.6条GB20840.1-2010第7.3.8条GB20840.2-2014第5.3.201条GB20840.2-2014第7.3.205条GB20840.3-2013第7.2.302、7.3.301条2额定雷电冲击试验5~40℃4准确度试验（误差测定）气体露点测量一次绕组工频耐压试验局部放电测量8910GB20840.1-2010第7.3.3条5~40℃11电容量和介质损耗因数测量一次绕组段间工频耐压试验二次绕组工频耐压试验端子标志检验GB20840.1-2010和GB20840.2-2014第7.3.4条12GB20840.1-2010第7.3.5条13GB20840.1-2010第7.3.6条5~40℃14GB20840.1-2010第7.3.8条5~40℃19匝间过电压试验绝缘油性能试验（油浸式）励磁特性测量（电磁式电压互感器）GB20840.2-2014第7.3.204条5~40℃20GB20840.2-2014第7.3.205条GB20840.3-2013第7.2.302、7.3.301条5~40℃225~40℃序号试验项目电容量和介质损耗因试验方法试验环境试验结果判断方法及依据GB20840.1-2010第7.3.4条GB20840.5-2013第7.2.501条23数测量（电磁式电压互感器）GB20840.1-2010第7.3.4条5~40℃24工频电容和介损测量（电容式电压互感器）GB20840.5-2013第7.2.501条5~40℃5、试验方法及结果判定5.1温升试验1试验种类型式试验。2试验设备调压器标准电压互感器标准电流互感器3测量仪器功率分析仪；变压器直流电阻测试仪；多路温度测试仪。4一般要求试验应在10℃~40℃环境温度；试验采用：短路法；试品周围2m以内不得有墙壁、热源、堆积物及外来辐射气流等干扰；试验时施加的总损耗应是最大总损耗分接下的损耗，在第二阶段施加的电流，应是最大电流分接的电流。5试验前的准备被试品油箱及测量仪器接地端必须牢固接地；油浸变压器应放气（包括有载开关及冷却系统）；布置测温传感器或温度计；测量冷电阻。6接线原理图被试电流互感器接线状态与运行时相同，并带有对应于额定输出功率因数为1的负荷。7试验方法7.1被试品温度的测量7.1.1冷却空气（环境温度）的测量：温度传感器或温度计在试品周围不少于4个，距冷却表面1~2m，高度为冷却表面高度的一半。温度计应插入油不少于1000ml的悬空金属油杯中，其时间常数应为2小时，。7.1.2油浸变压器温度的测量顶层油温度的测量：顶层油的温度测量，用1个浸入油箱内顶层油中的温度传感器确定的，传感器应放置在箱盖测温用的支座内。底部油温度的测量：用置于散热器下部的传感器来测定的。油平均温度的测量：顶层油温度和底部油温度的平均值。7.2试验参数的计算试验时施加的一次电流为额定连续热电流。7.3试验方法试验电压的施加应零起升压，发电机组或调压器输出开关合闸后，立即观察电源及被试品测量系统的电流与电压指示，无异常后开始升压，在电压表可以测量出数值后，应对三相电压进行测量（三相试验），三相电压应平衡（不对称度小于3%），然后开始连续升压，在升压过程中应连续观察所有测量仪表的指示状况，无异常应保持输入损耗为恒定。温升试验后期，绕组和互感器当顶层油温升的变化率连续三次小于每小时1K，可以认为温升已达到稳定状态。对于绕组温升，试验应施加额定电流保持1小时。当施加试验损耗时的电流与规定的电流偏差在±10％以内，可以直接测量。电压很低的产品，电压测量线，应直接接到产品接线端。对于试验电流很小的产品，电压测量线，应接到电流互感器一次接线端的电源侧。7.4温...
