钢铁冶金学炼钢部分总结知识点VIP免费

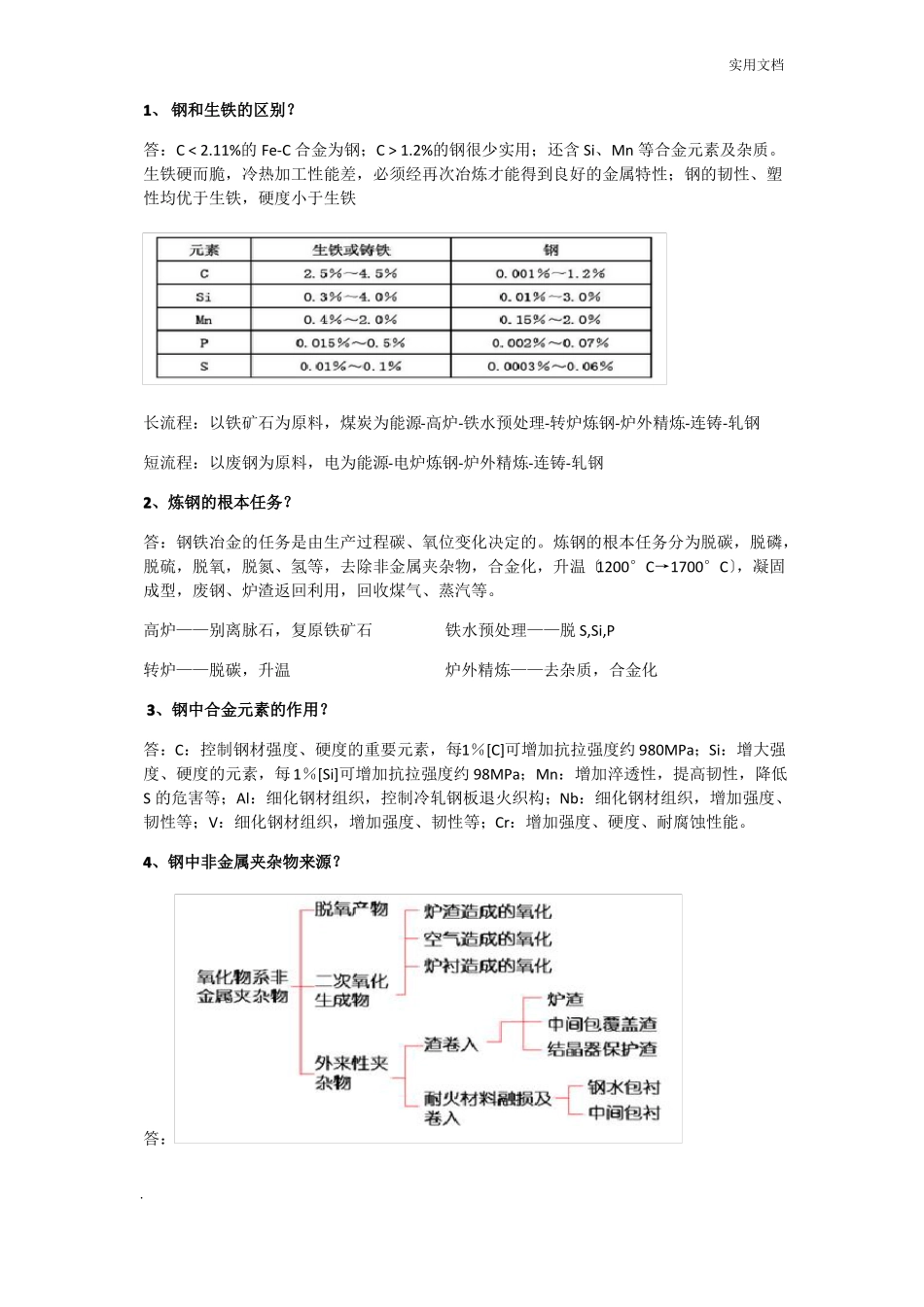

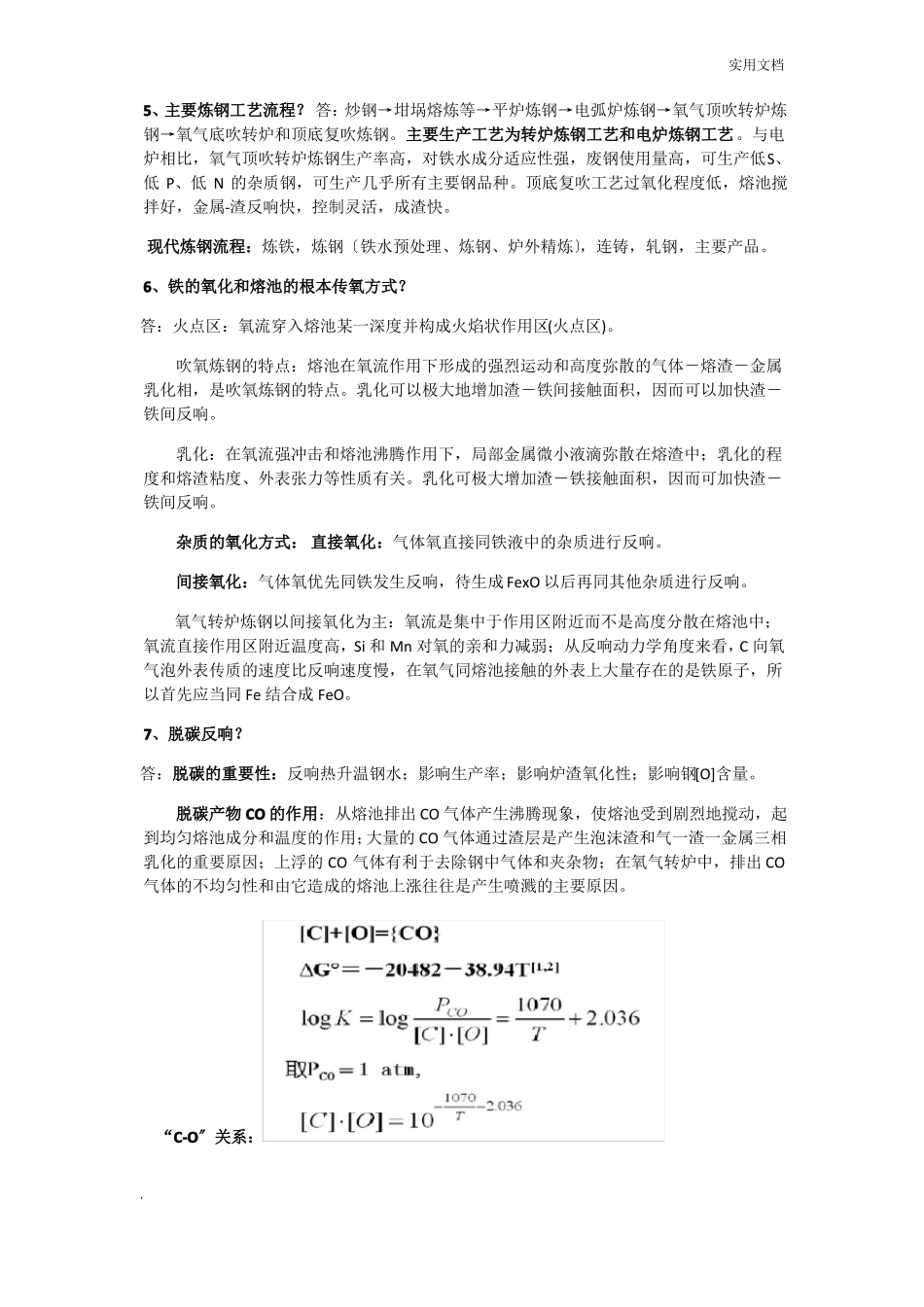

实用文档1、钢和生铁的区别？答：C<2.11%的Fe-C合金为钢；C>1.2%的钢很少实用；还含Si、Mn等合金元素及杂质。生铁硬而脆，冷热加工性能差，必须经再次冶炼才能得到良好的金属特性；钢的韧性、塑性均优于生铁，硬度小于生铁长流程：以铁矿石为原料，煤炭为能源-高炉-铁水预处理-转炉炼钢-炉外精炼-连铸-轧钢短流程：以废钢为原料，电为能源-电炉炼钢-炉外精炼-连铸-轧钢2、炼钢的根本任务？答：钢铁冶金的任务是由生产过程碳、氧位变化决定的。炼钢的根本任务分为脱碳，脱磷，脱硫，脱氧，脱氮、氢等，去除非金属夹杂物，合金化，升温〔1200°C→1700°C〕，凝固成型，废钢、炉渣返回利用，回收煤气、蒸汽等。高炉——别离脉石，复原铁矿石铁水预处理——脱S,Si,P转炉——脱碳，升温炉外精炼——去杂质，合金化3、钢中合金元素的作用？答：C：控制钢材强度、硬度的重要元素，每1％[C]可增加抗拉强度约980MPa；Si：增大强度、硬度的元素，每1％[Si]可增加抗拉强度约98MPa；Mn：增加淬透性，提高韧性，降低S的危害等；Al：细化钢材组织，控制冷轧钢板退火织构；Nb：细化钢材组织，增加强度、韧性等；V：细化钢材组织，增加强度、韧性等；Cr：增加强度、硬度、耐腐蚀性能。4、钢中非金属夹杂物来源？答：.实用文档5、主要炼钢工艺流程？答：炒钢→坩埚熔炼等→平炉炼钢→电弧炉炼钢→氧气顶吹转炉炼钢→氧气底吹转炉和顶底复吹炼钢。主要生产工艺为转炉炼钢工艺和电炉炼钢工艺。与电炉相比，氧气顶吹转炉炼钢生产率高，对铁水成分适应性强，废钢使用量高，可生产低S、低P、低N的杂质钢，可生产几乎所有主要钢品种。顶底复吹工艺过氧化程度低，熔池搅拌好，金属-渣反响快，控制灵活，成渣快。现代炼钢流程：炼铁，炼钢〔铁水预处理、炼钢、炉外精炼〕，连铸，轧钢，主要产品。6、铁的氧化和熔池的根本传氧方式？答：火点区：氧流穿入熔池某一深度并构成火焰状作用区(火点区)。吹氧炼钢的特点：熔池在氧流作用下形成的强烈运动和高度弥散的气体－熔渣－金属乳化相，是吹氧炼钢的特点。乳化可以极大地增加渣－铁间接触面积，因而可以加快渣－铁间反响。乳化：在氧流强冲击和熔池沸腾作用下，局部金属微小液滴弥散在熔渣中；乳化的程度和熔渣粘度、外表张力等性质有关。乳化可极大增加渣－铁接触面积，因而可加快渣－铁间反响。杂质的氧化方式：直接氧化：气体氧直接同铁液中的杂质进行反响。间接氧化：气体氧优先同铁发生反响，待生成FexO以后再同其他杂质进行反响。氧气转炉炼钢以间接氧化为主：氧流是集中于作用区附近而不是高度分散在熔池中；氧流直接作用区附近温度高，Si和Mn对氧的亲和力减弱；从反响动力学角度来看，C向氧气泡外表传质的速度比反响速度慢，在氧气同熔池接触的外表上大量存在的是铁原子，所以首先应当同Fe结合成FeO。7、脱碳反响？答：脱碳的重要性：反响热升温钢水；影响生产率；影响炉渣氧化性；影响钢[O]含量。脱碳产物CO的作用：从熔池排出CO气体产生沸腾现象，使熔池受到剧烈地搅动，起到均匀熔池成分和温度的作用；大量的CO气体通过渣层是产生泡沫渣和气一渣一金属三相乳化的重要原因；上浮的CO气体有利于去除钢中气体和夹杂物；在氧气转炉中，排出CO气体的不均匀性和由它造成的熔池上涨往往是产生喷溅的主要原因。“C-O〞关系：.实用文档脱碳反响的热力学条件：增大f[C]有利于脱碳；增加[O]有利于脱碳；降低气相PCO有利于脱碳；提高温度有利于脱碳。8、脱碳反响动力学？答：限制性环节：C高O低时，O的扩散为限制性环节；C低O高时，C的扩散为限制性环节。脱碳过程：1.吹炼初期以硅的氧化为主，脱碳速度较小；2.吹炼中期，脱碳速度几乎为定值；3.吹炼后期，随金属中含碳量的减少，脱碳速度降低。9、硅的氧化反响？答：脱硅的作用：硅高，增加渣量，需多加石灰提高炉渣碱度，影响前期脱磷，影响炉龄，增加氧气消耗，降低金属收得率；硅低，渣量少，石灰用量少，氧气消耗低，金属收得率提高。有利于[Si]氧化反响因素：[Si]的氧化反响对炼钢过程的影响：热效应；影响脱碳、脱磷反响；影响渣量。10、锰的氧化与复原？答：有利于[Mn]氧化反响因素：有利于[Mn]氧化的...
