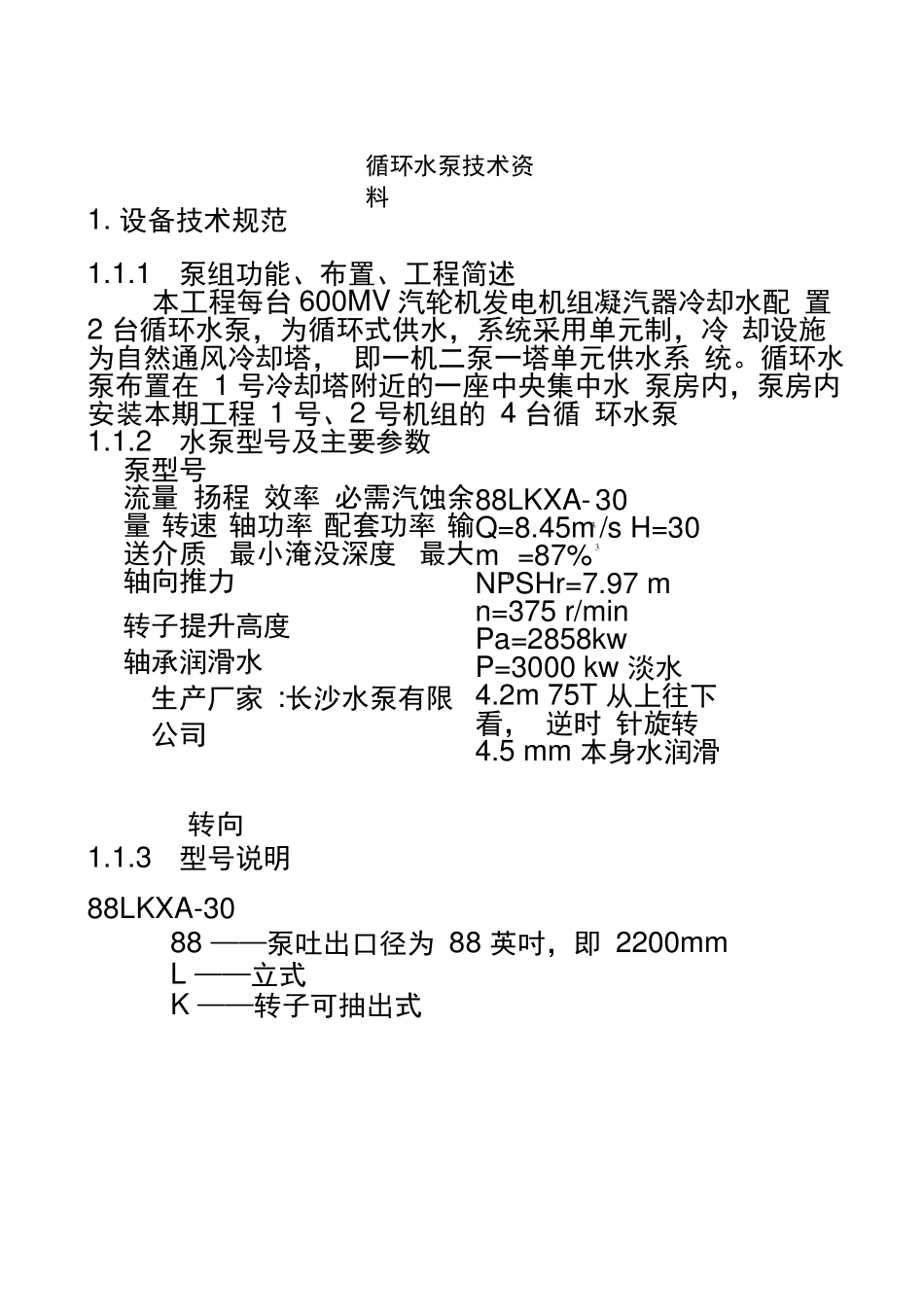

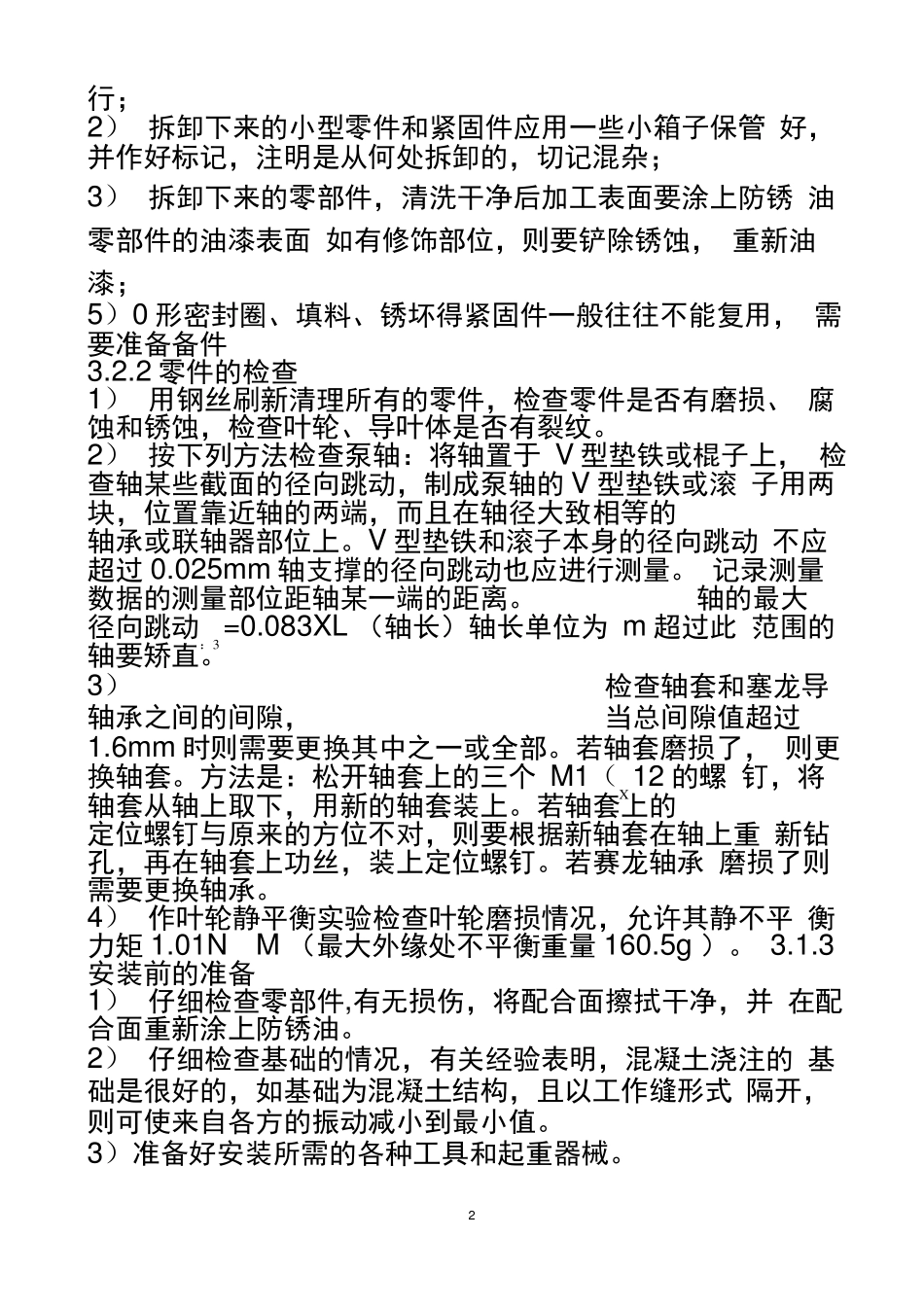

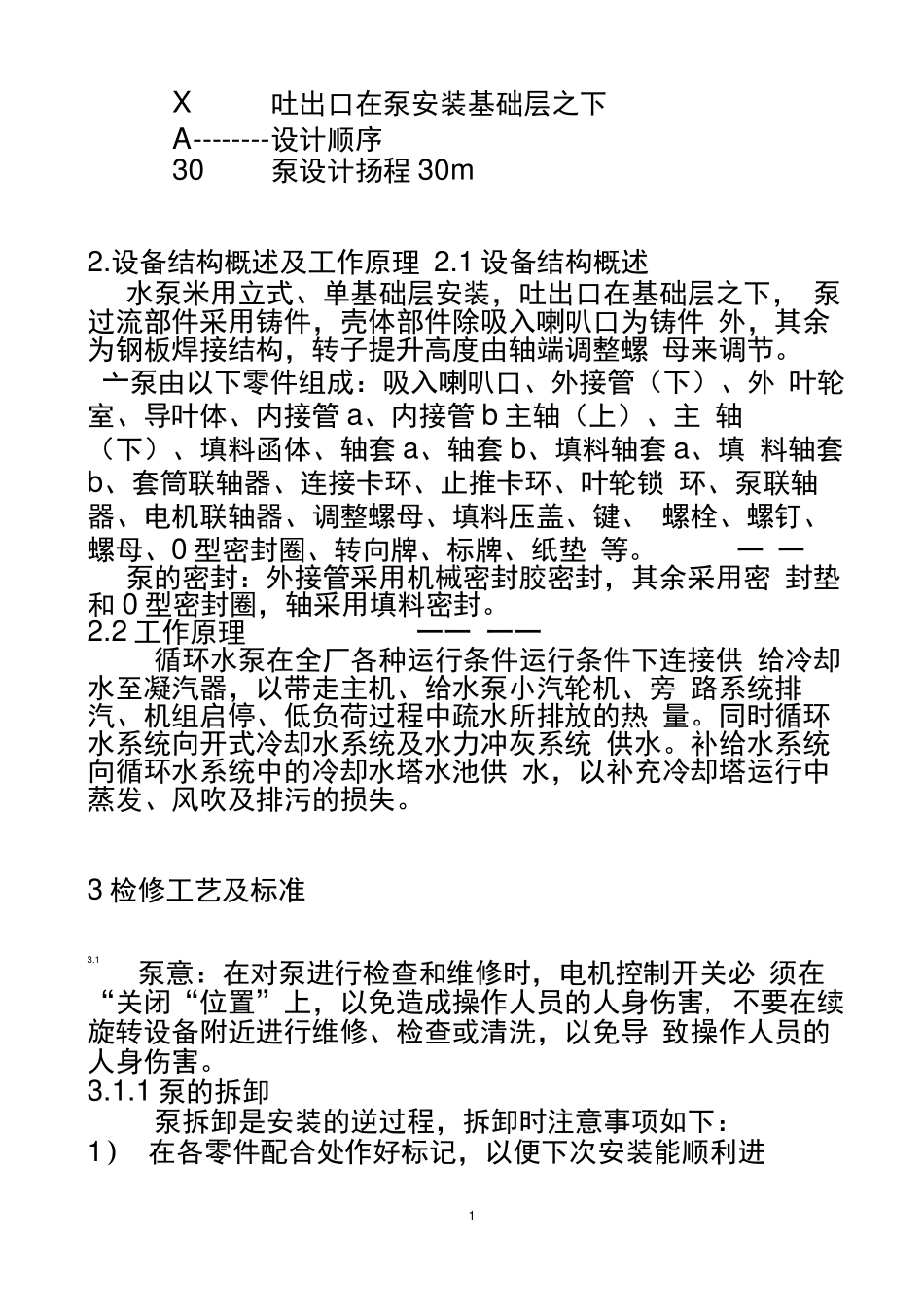

1.设备技术规范循环水泵技术资料1.1.1泵组功能、布置、工程简述本工程每台600MV汽轮机发电机组凝汽器冷却水配置2台循环水泵，为循环式供水，系统采用单元制，冷却设施为自然通风冷却塔，即一机二泵一塔单元供水系统。循环水泵布置在1号冷却塔附近的一座中央集中水泵房内，泵房内安装本期工程1号、2号机组的4台循环水泵1.1.2水泵型号及主要参数泵型号流量扬程效率必需汽蚀余88LKXA-30量转速轴功率配套功率输Q=8.45m/sH=30送介质最小淹没深度最大mn=87%轴向推力NPSHr=7.97mn=375r/min转子提升高度Pa=2858kw轴承润滑水P=3000kw淡水生产厂家:长沙水泵有限4.2m75T从上往下看，逆时针旋转公司4.5mm本身水润滑33转向1.1.3型号说明88LKXA-3088——泵吐出口径为88英吋，即2200mmL——立式K——转子可抽出式X吐出口在泵安装基础层之下A--------设计顺序30泵设计扬程30m2.设备结构概述及工作原理2.1设备结构概述水泵米用立式、单基础层安装，吐出口在基础层之下，泵过流部件采用铸件，壳体部件除吸入喇叭口为铸件外，其余为钢板焊接结构，转子提升高度由轴端调整螺母来调节。亠泵由以下零件组成：吸入喇叭口、外接管（下）、外叶轮室、导叶体、内接管a、内接管b主轴（上）、主轴（下）、填料函体、轴套a、轴套b、填料轴套a、填料轴套b、套筒联轴器、连接卡环、止推卡环、叶轮锁环、泵联轴器、电机联轴器、调整螺母、填料压盖、键、螺栓、螺钉、螺母、0型密封圈、转向牌、标牌、纸垫等。一一泵的密封：外接管采用机械密封胶密封，其余采用密封垫和0型密封圈，轴采用填料密封。2.2工作原理一一一一循环水泵在全厂各种运行条件运行条件下连接供给冷却水至凝汽器，以带走主机、给水泵小汽轮机、旁路系统排汽、机组启停、低负荷过程中疏水所排放的热量。同时循环水系统向开式冷却水系统及水力冲灰系统供水。补给水系统向循环水系统中的冷却水塔水池供水，以补充冷却塔运行中蒸发、风吹及排污的损失。3检修工艺及标准3.1泵意：在对泵进行检查和维修时，电机控制开关必须在“关闭“位置”上，以免造成操作人员的人身伤害,不要在续旋转设备附近进行维修、检查或清洗，以免导致操作人员的人身伤害。3.1.1泵的拆卸泵拆卸是安装的逆过程，拆卸时注意事项如下：1）在各零件配合处作好标记，以便下次安装能顺利进1行；2）拆卸下来的小型零件和紧固件应用一些小箱子保管好，并作好标记，注明是从何处拆卸的，切记混杂；3）拆卸下来的零部件，清洗干净后加工表面要涂上防锈油零部件的油漆表面如有修饰部位，则要铲除锈蚀，重新油漆；5）0形密封圈、填料、锈坏得紧固件一般往往不能复用，需要准备备件3.2.2零件的检查1）用钢丝刷新清理所有的零件，检查零件是否有磨损、腐蚀和锈蚀，检查叶轮、导叶体是否有裂纹。2）按下列方法检查泵轴：将轴置于V型垫铁或棍子上，检查轴某些截面的径向跳动，制成泵轴的V型垫铁或滚子用两块，位置靠近轴的两端，而且在轴径大致相等的轴承或联轴器部位上。V型垫铁和滚子本身的径向跳动不应超过0.025mm轴支撑的径向跳动也应进行测量。记录测量数据的测量部位距轴某一端的距离。轴的最大径向跳动：3=0.083XL（轴长）轴长单位为m超过此范围的轴要矫直。3）检查轴套和塞龙导轴承之间的间隙，当总间隙值超过1.6mm时则需要更换其中之一或全部。若轴套磨损了，则更换轴套。方法是：松开轴套上的三个M1（X12的螺钉，将轴套从轴上取下，用新的轴套装上。若轴套上的定位螺钉与原来的方位不对，则要根据新轴套在轴上重新钻孔，再在轴套上功丝，装上定位螺钉。若赛龙轴承磨损了则需要更换轴承。4）作叶轮静平衡实验检查叶轮磨损情况，允许其静不平衡力矩1.01NM（最大外缘处不平衡重量160.5g）。3.1.3安装前的准备1）仔细检查零部件,有无损伤，将配合面擦拭干净，并在配合面重新涂上防锈油。2）仔细检查基础的情况，有关经验表明，混凝土浇注的基础是很好的，如基础为混凝土结构，且以工作缝形式隔开，则可使来自各方的振动减小到最小值。3）准备好安装所需的各种工具和起重器械。23.1.4安装过程1）壳体部分的安装注意:在任何情况下，都不能用吸入喇叭口作为泵支撑或者用喇叭口作为类似用途a....
