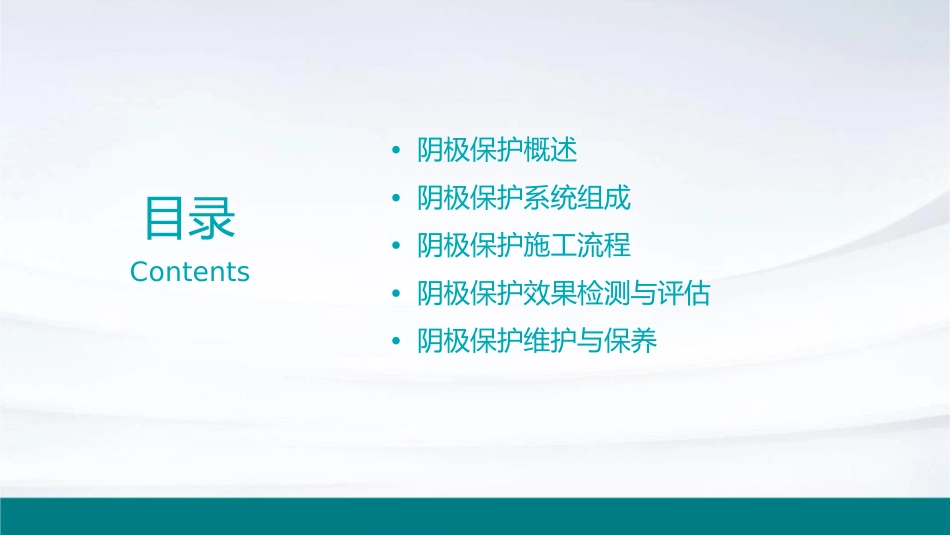

阴极保护施工作业指导书课件•阴极保护概述•阴极保护系统组成•阴极保护施工流程•阴极保护效果检测与评估•阴极保护维护与保养目录Contents01阴极保护概述阴极保护的定义01阴极保护是一种通过向金属提供阴极电流，使其阴极极化，从而抑制金属腐蚀的电化学保护技术。02它主要用于保护地下和地面的金属结构，如管道、储罐、塔器等，以延长其使用寿命。阴极保护的原理当金属被阴极电流极化时，其电位向负方向移动，使得金属的电位变得更负。这使得金属表面的阳离子不易被氧化，从而抑制了腐蚀反应的进行。阴极保护可以单独使用，也可以与其他防腐方法结合使用，以增强防腐效果。阴极保护的应用01020304在石油和化工行业中，阴极保护被用于防止管道、储罐等金属设备的腐蚀。阴极保护广泛应用于石油、化工、电力、交通、建筑等各个领域。在电力行业中，阴极保护被用于防止输电线路和变电站设备的腐蚀。在交通行业中，阴极保护被用于防止桥梁、高速公路等金属结构的腐蚀。02阴极保护系统组成阳极系统阳极材料根据土壤电阻率和地下金属构筑物的特性，选择合适的阳极材料。阳极地床选择阳极地床的地点，确保阳极与地下金属构筑物之间良好的电接触。阳极电缆连接阳极地床与电源，确保电流能够顺利传输到地下金属构筑物上。阴极系统010203阴极电缆阴极连接头阴极绝缘将电流传输到需要保护的地下金属构筑物上，确保电流分布均匀。用于连接阴极电缆与地下金属构筑物，确保良好的电接触。防止电流流失，提高阴极保护效果。参比电极参比电极的作用是监测地下金属构筑物的电位，为调整阴极保护系统的参数提供参考。选择合适的参比电极材料，如铜/饱和硫酸铜、银/氯化银等。安装参比电极时，应确保与地下金属构筑物之间良好的电接触。电源与控制系统根据阴极保护系统的需求，选择合适的电源设备，如整流器、恒电位仪等。定期对电源与控制系统进行检查和维护，确保其正常运行。控制系统用于调节阴极保护系统的参数，如电流、电压等，确保阴极保护效果达到最佳状态。03阴极保护施工流程施工准备01020304现场勘查制定方案准备材料人员培训对被保护设备进行实地考察，了解设备布局、周围环境及施工条件。根据勘查结果，制定详细的施工方案，包括施工步骤、技术要求和安全措施。根据方案准备所需的阳极、阴极、参比电极、电源及控制系统等材料。对施工人员进行技术培训和安全教育，确保施工质量和安全。阳极安装确定阳极安装位置选择合适的阳极安装位置，确保电流分布均匀且不影响设备正常运行。安装阳极按照规定要求安装阳极，确保阳极与设备表面良好接触，同时做好绝缘处理。检查测试安装完成后对阳极进行测试，确保其正常工作。阴极安装确定阴极安装位置010203选择合适的阴极安装位置，确保电流能够顺利流过设备表面。安装阴极按照规定要求安装阴极，确保阴极与设备表面良好接触，同时注意防止短路现象。检查测试安装完成后对阴极进行测试，确保其正常工作。参比电极安装确定参比电极安装位置选择合适的参比电极安装位置，确保能够准确监测设备电位。安装参比电极按照规定要求安装参比电极，确保其与设备表面良好接触。检查测试安装完成后对参比电极进行测试，确保其正常工作。电源与控制系统安装选择合适的电源根据阴极保护系统的需求选择合适的电源，确保能够提供稳定的电流和电压。安装电源与控制系统按照规定要求安装电源与控制系统，确保其正常工作且安全可靠。检查测试安装完成后对电源与控制系统进行测试，确保其正常工作。04阴极保护效果检测与评估检测方法接地电阻测量电流密度检测通过测量接地电阻的大小，评估阴极保护系统的运行状态。通过检测电流密度，评估阴极保护电流的分布情况。电位监测腐蚀速率监测定期监测被保护结构的电位，以判断阴极保护效果。对被保护结构进行腐蚀速率监测，评估阴极保护效果。评估标准电位标准电流密度标准被保护结构的电位应处于相对稳定的保护电位范围内。电流密度应均匀分布，且符合设计要求。腐蚀速率标准被保护结构的腐蚀速率应低于允许的腐蚀速率。效果优化措施调整阴极保护参数修复破损部位根据实际情况调整阴极保护系统的参数，以提高保护效果。对...
