数控加工中心课件VIP免费

数控加工中心课件_第1页
1/32

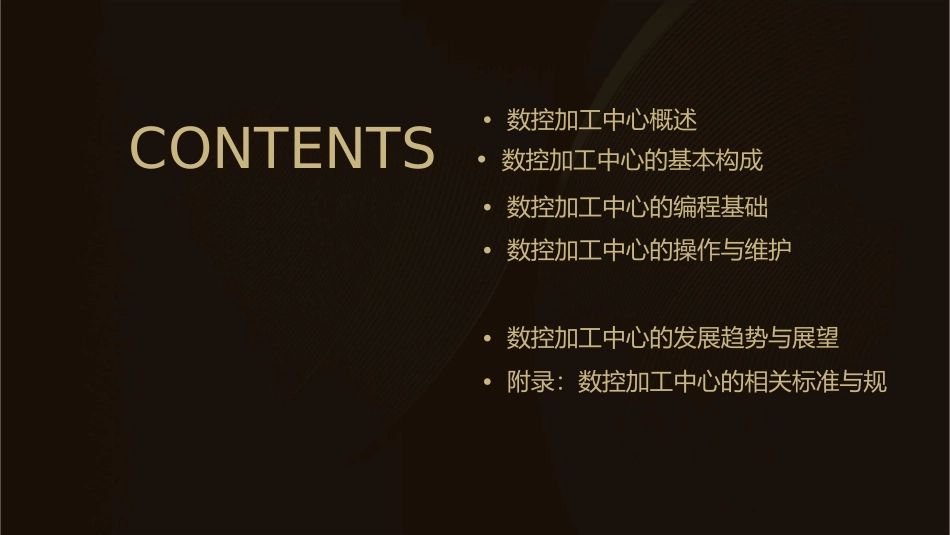

数控加工中心课件_第2页
2/32

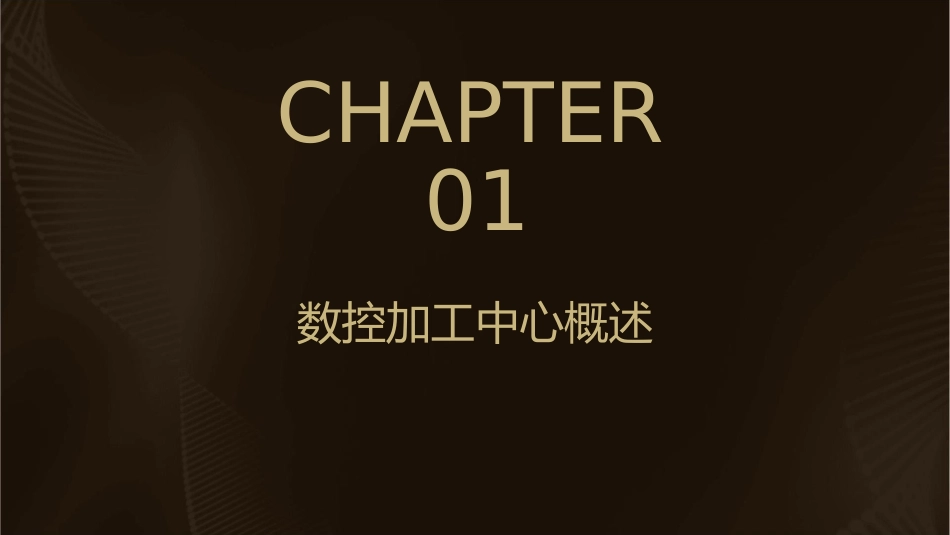

数控加工中心课件_第3页
3/32
数控加工中心课件•数控加工中心概述CONTENTS•数控加工中心的基本构成•数控加工中心的编程基础•数控加工中心的操作与维护•数控加工中心的发展趋势与展望•附录:数控加工中心的相关标准与规CHAPTER01数控加工中心概述定义与特点定义数控加工中心是一种集高精度、高效率、高自动化于一体的现代化机床设备。它通过数控系统对机床运动进行精确控制,实现复杂零件的自动化加工。特点高精度、高效率、高自动化、多功能、高可靠性。数控加工中心的种类根据加工零件类型分类平面铣削加工中心、钻孔加工中心、组合加工中心等。根据加工功能分类数控铣床、数控车床、数控钻床等。根据自动化程度分类手动数控加工中心、半自动数控加工中心、全自动数控加工中心。数控加工中心的应用范围汽车制造医疗器械用于加工汽车零部件,如缸体、缸盖、曲轴等。用于加工各种高精度医疗器械,如人工关节、心脏起搏器等。航空航天模具制造电子行业用于加工各种电子元件,如集成电路、微型电机等。用于加工高精度、复杂的航空发动机零件和航天器部件。用于加工各种复杂模具,如注塑模具、冲压模具等。CHAPTER02数控加工中心的基本构成机床本体01020304床身主轴箱工作台工具库通常由铸件构成,用于支撑和装有主轴和主轴轴承,主轴的旋转运动由主轴电动机通过主轴轴承驱动。用于放置工件,可以沿着X、Y、Z三个方向移动。存放各种刀具,刀具的更换由自动换刀装置完成。固定机床的其他部件。数控系统CNC(计算机数控)系统核心是一台计算机,接收来自操作面板的指令,并将其转换为机床运动的控制信号。PLC(可编程逻辑控制器)系统用于控制机床的辅助设备,如液压、气压等。伺服系统伺服电动机根据CNC系统的指令,驱动工作台或主轴的旋转运动。伺服驱动器接收CNC系统的指令,控制伺服电动机的运动。测量与反馈系统测量系统用于检测工件或刀具的位置和姿态,以确保加工精度。反馈系统将测量结果反馈给CNC系统,以便对加工过程进行实时控制和调整。CHAPTER03数控加工中心的编程基础G代码与M代码G代码用于控制机床的移动轨迹,如直线、圆弧等。常见的G代码有G00(快速定位)、G01(直线插补)、G02(圆弧插补顺时针)、G03(圆弧插补逆时针)等。M代码用于控制机床的辅助动作,如换刀、冷却液的开关等。常见的M代码有M03(主轴正转)、M05(主轴停转)、M08(冷却液开)、M09(冷却液关)等。加工工艺与刀路规划加工工艺根据零件的材料、尺寸、精度等要求,选择合适的刀具、切削参数等,制定合理的加工工艺流程。刀路规划根据加工工艺的要求,规划刀具的移动轨迹,确保加工质量和效率。常见的刀路规划有粗加工、精加工、清角加工等。数控加工中心的编程实例•数控加工中心编程实例:通过具体的案例演示,如零件的加工过程、切削参数的选择、刀路的规划等,帮助学员掌握数控加工中心的编程技巧和方法。CHAPTER04数控加工中心的操作与维护数控加工中心的操作步骤准备工作调整刀具熟悉图纸、程序和操作规程,准备好工具和材料,检查机床安全装置是否完好。根据加工需求,调整刀具的参数和位置,确保刀具能够正确安装。启动控制面板开始加工打开电源,启动控制面板,检查显示屏是否正按下开始按钮,机床开始加工,注意观察加工过程和结果。常。输入程序结束加工将程序输入到控制面板中,检查程序是否正确。当加工完成后,关闭机床,清理现场。数控加工中心的常见故障与排除方法显示屏故障刀具故障显示屏不亮或显示异常,可能是电源、电缆或显示屏本身的问题,需要检查电源、电缆和显示屏是否正常工作。刀具无法安装或加工过程中出现异常,可能是刀具本身的问题或机床调整不当,需要检查刀具和机床参数是否正确。机床运动故障加工精度故障机床无法移动或运动不准确,可能是机械故障或控制系统故障,需要检查机械系统和控制系统是否正常工作。加工精度不符合要求,可能是刀具磨损、机床精度问题或程序设置不当,需要检查刀具、机床精度和程序是否正确。数控加工中心的日常维护与保养定期检查更换刀具定期对机床进行全面检查和维护,包括机械系统、控制系统、刀具和附件等。根据加工需求,定期更换刀具和附件,确保加工...
