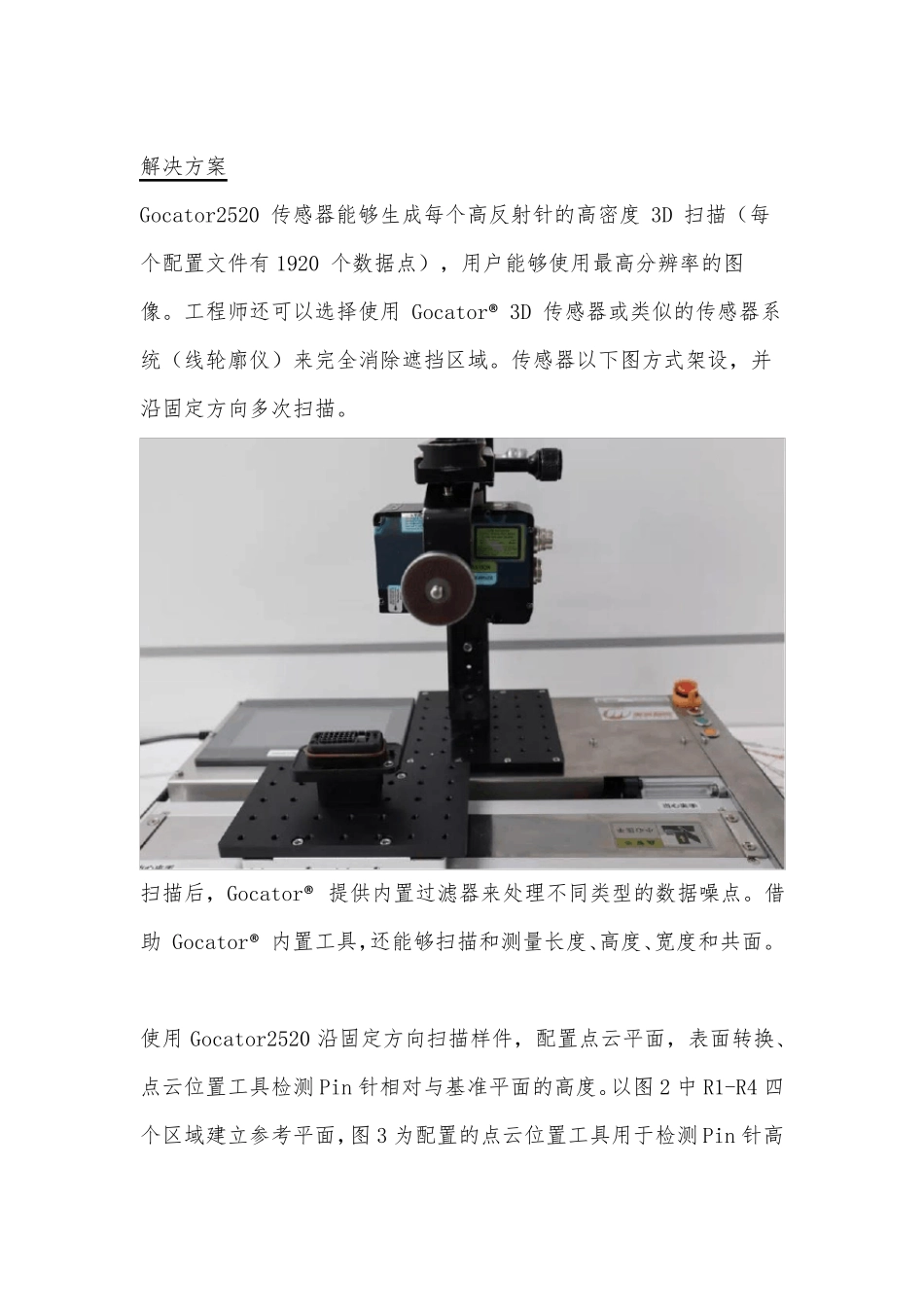

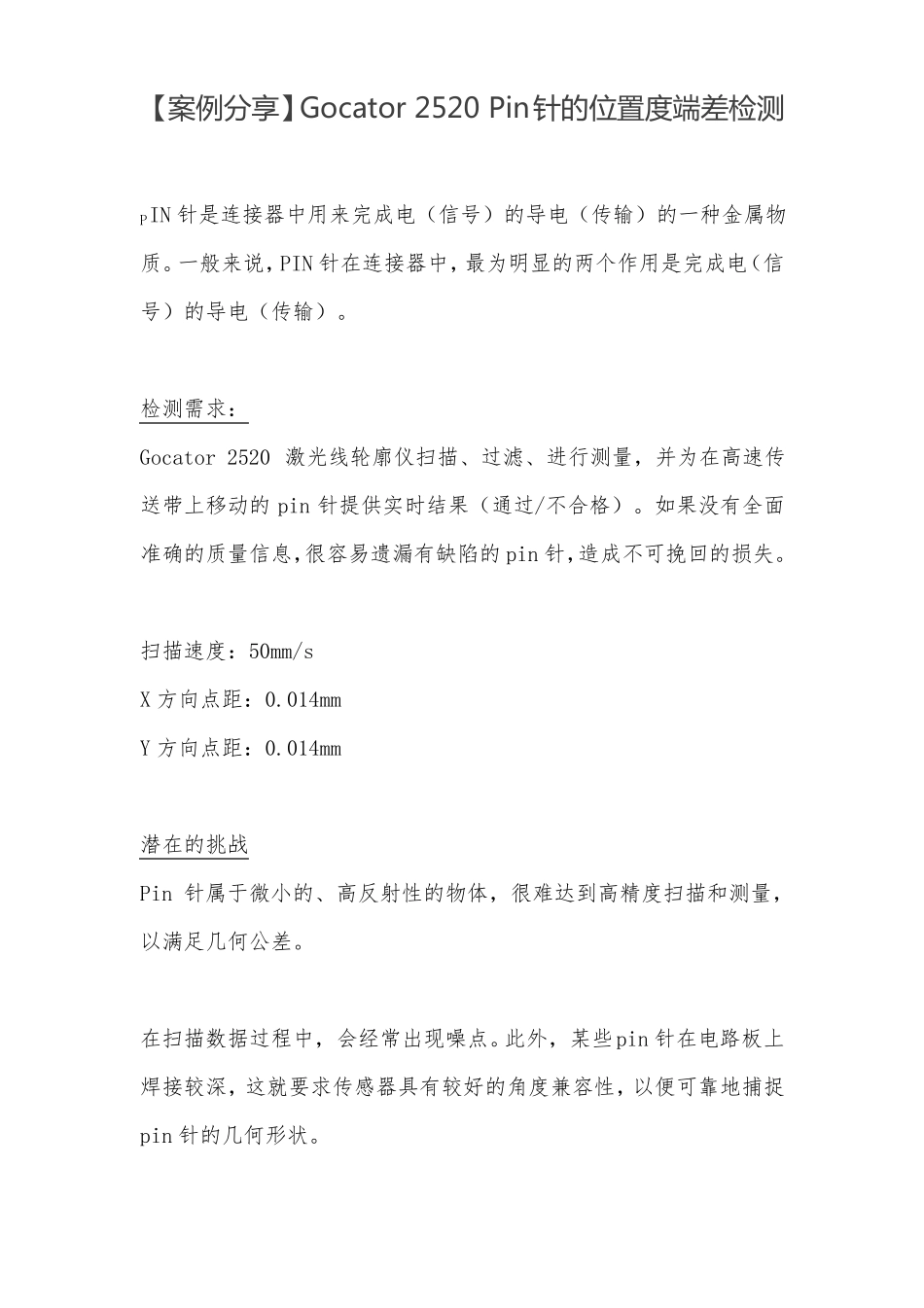

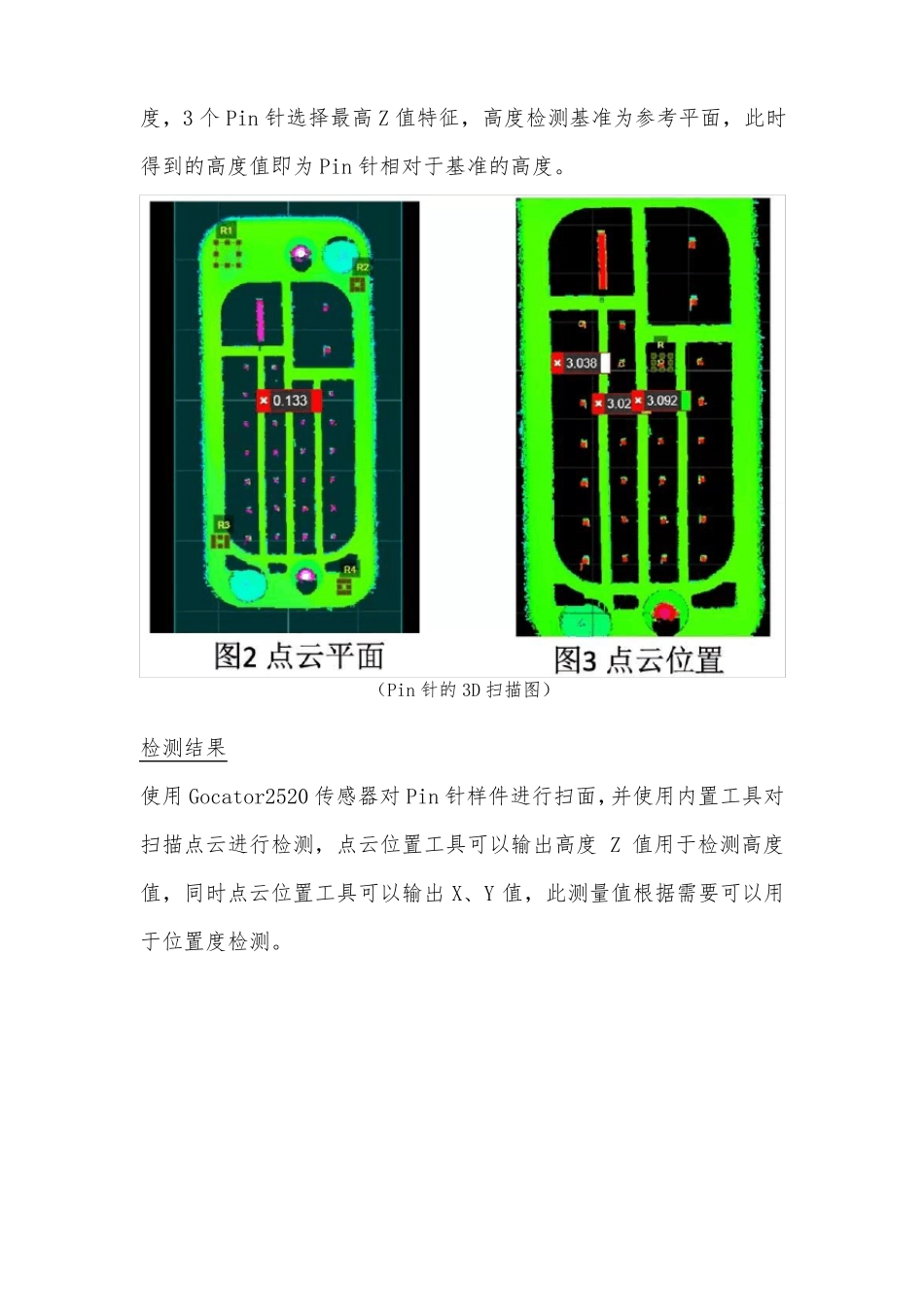

【案例分享】Gocator2520Pin针的位置度端差检测PIN针是连接器中用来完成电（信号）的导电（传输）的一种金属物质。一般来说，PIN针在连接器中，最为明显的两个作用是完成电（信号）的导电（传输）。检测需求：Gocator2520激光线轮廓仪扫描、过滤、进行测量，并为在高速传送带上移动的pin针提供实时结果（通过/不合格）。如果没有全面准确的质量信息，很容易遗漏有缺陷的pin针，造成不可挽回的损失。扫描速度：50mm/sX方向点距：0.014mmY方向点距：0.014mm潜在的挑战Pin针属于微小的、高反射性的物体，很难达到高精度扫描和测量，以满足几何公差。在扫描数据过程中，会经常出现噪点。此外，某些pin针在电路板上焊接较深，这就要求传感器具有较好的角度兼容性，以便可靠地捕捉pin针的几何形状。解决方案Gocator2520传感器能够生成每个高反射针的高密度3D扫描（每个配置文件有1920个数据点），用户能够使用最高分辨率的图像。工程师还可以选择使用Gocator®3D传感器或类似的传感器系统（线轮廓仪）来完全消除遮挡区域。传感器以下图方式架设，并沿固定方向多次扫描。扫描后，Gocator®提供内置过滤器来处理不同类型的数据噪点。借助Gocator®内置工具，还能够扫描和测量长度、高度、宽度和共面。使用Gocator2520沿固定方向扫描样件，配置点云平面，表面转换、点云位置工具检测Pin针相对与基准平面的高度。以图2中R1-R4四个区域建立参考平面，图3为配置的点云位置工具用于检测Pin针高度，3个Pin针选择最高Z值特征，高度检测基准为参考平面，此时得到的高度值即为Pin针相对于基准的高度。（Pin针的3D扫描图）检测结果使用Gocator2520传感器对Pin针样件进行扫面，并使用内置工具对扫描点云进行检测，点云位置工具可以输出高度Z值用于检测高度值，同时点云位置工具可以输出X、Y值，此测量值根据需要可以用于位置度检测。（Pin针上的噪点）（使用滤波后的图像，消除了噪点）传感器扫描检测结果可以通过TCP通讯传递给上位机，支持的通讯协议包括：Gocator、Modbus等。优势•沿着传送带移动，可适应不同部分的不同高度。•精确地测量pin针的高度。•确保100%高效检测，找出有缺陷的pin针。•以高达10kHz的速度，可提供完整的检查（扫描、测量、控制）。•大量节约成本。如果不能有效检测出有缺陷的pin针，可能会产生更高的成本，造成生产问题。传感器参数在这里，我想把Gocator智能3D激光轮廓传感器推荐给您！欢迎访问我们的网站www.magichan.com或者发送邮件至marketing@magichan.com可以咨询技术人员，解答您的所有疑问。拥抱创新，就永远不会失去竞争力！美城智能是一家专业从事工业3D机器视觉的公司。公司团队成员具有丰富的行业经验，为行业提供领先的成像和视觉系统解决方案，高品质的成像和视觉产品，以及专业化一体化的服务。公司致力于3D成像应用场景化研发，推动行业的3D应用发展深度覆盖工业、国防、科研、交通、3D交互和生命科学等行业。丰富的全球化合作资源(LMI、FOCALSPEC、ZIVID、ADAPTIVEVISION)和自主研发技术相结合，为客户打造优质的产品和方案。
