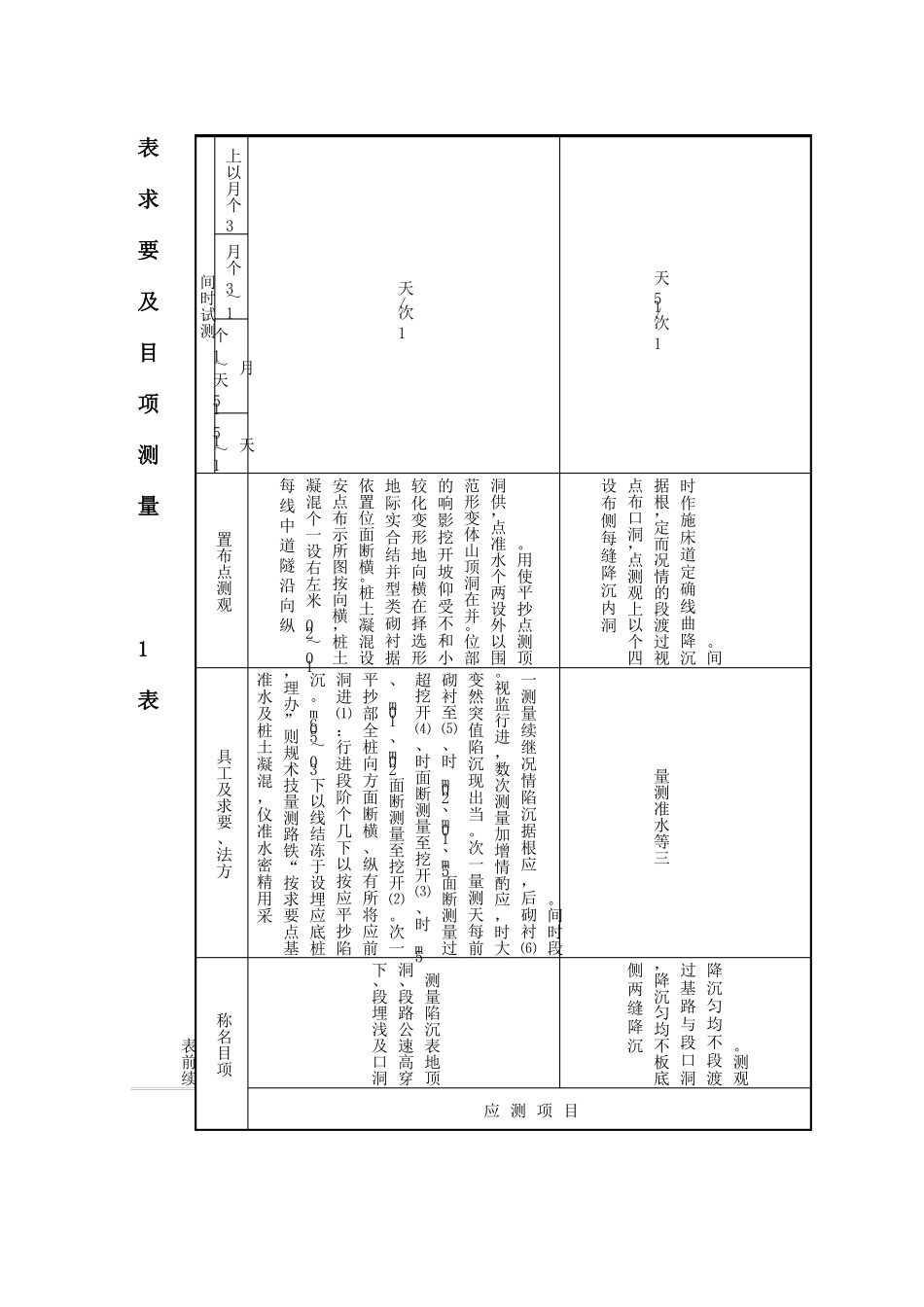

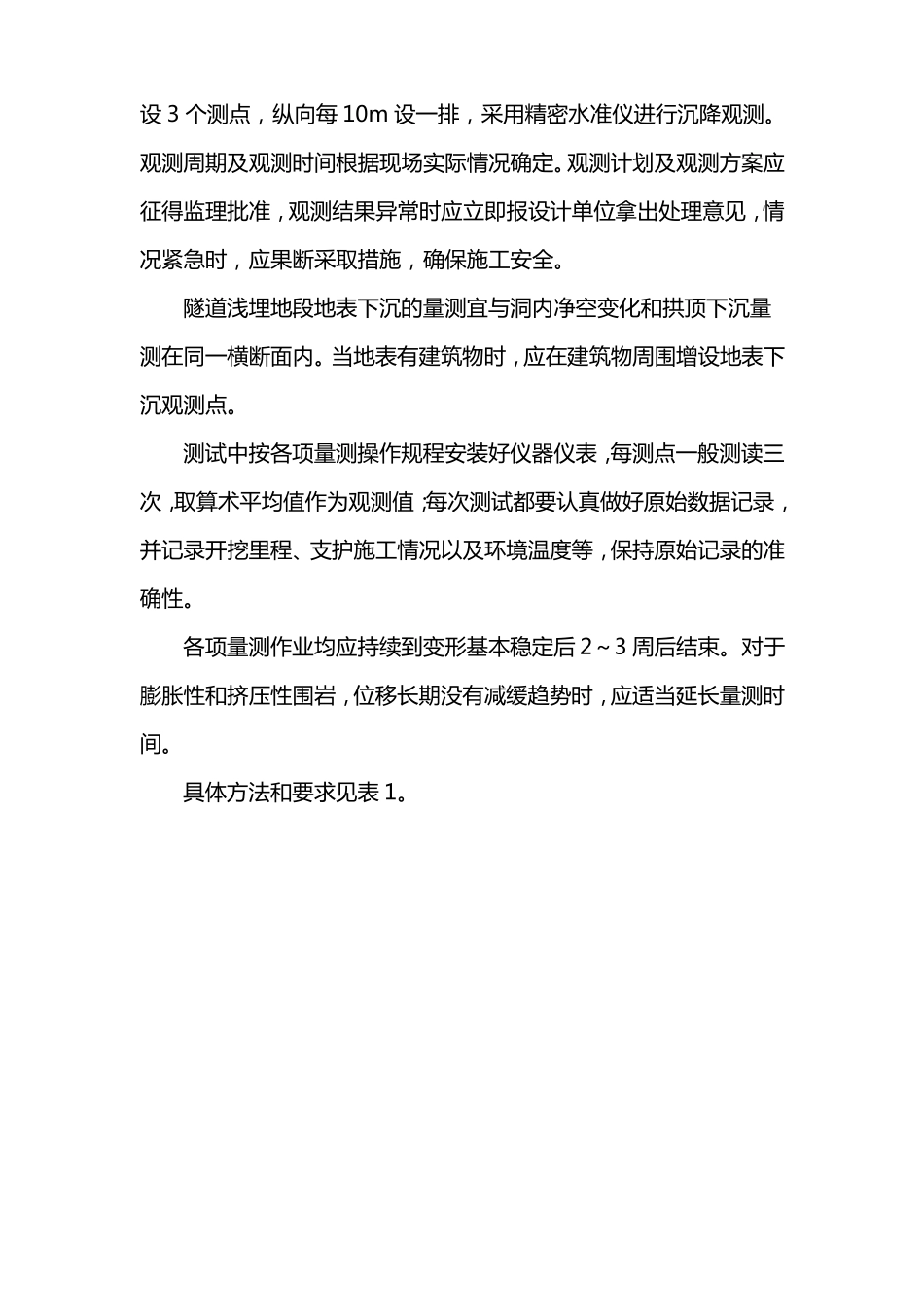

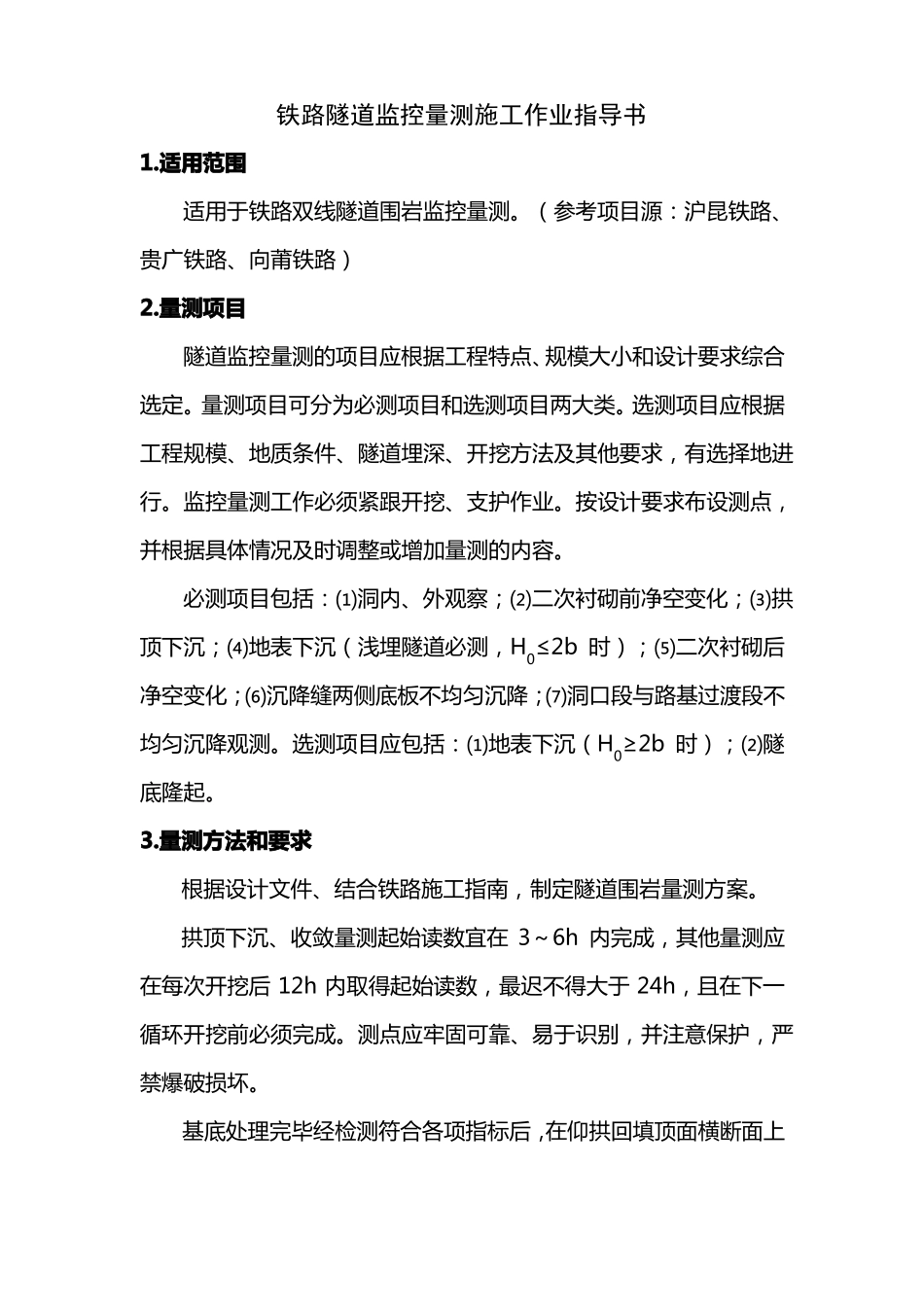

铁路隧道监控量测施工作业指导书1.适用范围适用于铁路双线隧道围岩监控量测。（参考项目源：沪昆铁路、贵广铁路、向莆铁路）2.量测项目隧道监控量测的项目应根据工程特点、规模大小和设计要求综合选定。量测项目可分为必测项目和选测项目两大类。选测项目应根据工程规模、地质条件、隧道埋深、开挖方法及其他要求，有选择地进行。监控量测工作必须紧跟开挖、支护作业。按设计要求布设测点，并根据具体情况及时调整或增加量测的内容。必测项目包括：⑴洞内、外观察；⑵二次衬砌前净空变化；⑶拱顶下沉；⑷地表下沉（浅埋隧道必测，H0≤2b时）；⑸二次衬砌后净空变化；⑹沉降缝两侧底板不均匀沉降；⑺洞口段与路基过渡段不均匀沉降观测。选测项目应包括：⑴地表下沉（H0≥2b时）；⑵隧底隆起。3.量测方法和要求根据设计文件、结合铁路施工指南，制定隧道围岩量测方案。拱顶下沉、收敛量测起始读数宜在3～6h内完成，其他量测应在每次开挖后12h内取得起始读数，最迟不得大于24h，且在下一循环开挖前必须完成。测点应牢固可靠、易于识别，并注意保护，严禁爆破损坏。基底处理完毕经检测符合各项指标后，在仰拱回填顶面横断面上设3个测点，纵向每10m设一排，采用精密水准仪进行沉降观测。观测周期及观测时间根据现场实际情况确定。观测计划及观测方案应征得监理批准，观测结果异常时应立即报设计单位拿出处理意见，情况紧急时，应果断采取措施，确保施工安全。隧道浅埋地段地表下沉的量测宜与洞内净空变化和拱顶下沉量测在同一横断面内。当地表有建筑物时，应在建筑物周围增设地表下沉观测点。测试中按各项量测操作规程安装好仪器仪表，每测点一般测读三次，取算术平均值作为观测值；每次测试都要认真做好原始数据记录，并记录开挖里程、支护施工情况以及环境温度等，保持原始记录的准确性。各项量测作业均应持续到变形基本稳定后2～3周后结束。对于膨胀性和挤压性围岩，位移长期没有减缓趋势时，应适当延长量测时间。具体方法和要求见表1。表1量测项目及要求表续前表方法、要求及工具观测点布置测试时间1～1515天～1个1～3个月3个月以上天月项目名称采用精密水准仪，混凝土桩及水准纵向沿隧道中线每基点要求按“铁路测量技术规则”办理，桩底应埋设于冻结线以下30～50cm。沉10～20米左右设一个混凝下洞口及浅埋段、横向按图所示布点安陷抄平应按以下几个阶段进行：⑴进洞土桩，横断面位置依前应将所有纵、横断面方向桩全部抄平设混凝土桩。1次/天洞穿高速公路段、顶地表沉陷量测一次。⑵开挖至量测断面20m、10m、据衬砌类型并结合实际地5m时、⑶开挖至量测断面时、⑷开挖超形选择在横向地形变化较应过量测断面5m、10m、20m时、⑸至衬砌小和不受仰坡开挖影响的并在洞顶山体变形范前每天测量一次。当出现沉陷值突然变部位。测项三等水准测量供洞大时，应酌情增加量测次数，进行监视。围以外设两个水准点，⑹衬砌后，应根据沉陷情况继续量测一顶测点抄平使用。1次/15天目段时间。洞内沉降缝每侧布设洞口布点四个以上观测点，根据视过渡段的情况而定，沉降曲线确定道床施作时间。沉降缝两侧底板不均匀沉降，洞口段与路基过渡段不均匀沉降观测。表1量测项目及要求表测试时间方法、要求及工具观测点布置1～15天15天～1个月1～3个月3个月以上项目名称全长度开挖及初期支护进行中。每次机械或人工开挖后及初期支护后。地质及支护状岩性、结构面产状及支护裂缝观态观察察和描述、地质罗盘。隧道周边共设三条1次/2天1～2次/周1～3次/月应测项目（或全站仪监测基线，采用隧道周边位移计沿纵向每10～洞内周边水平非接触观测法）量测。开挖后按图安30米设一组，如图所示，1～2次/天收敛位移量测收敛杆件埋测点布置位置尽可能与设收敛杆件并进行编号，入土体深度不小于40cm。地面观测点相一致。拱顶和隧底各设一测点，沿纵向每10～301次/2天1～2次/周1～3次/月拱顶下沉及底其设置应在开各测点设固定桩，部上鼓、仰拱米设一组，如图所示，测1～2次/天水准尺抄平测量。采用水平仪、完成，填充面高程量点布置位置尽可能与地尽可能和地面相应位置点同时进行。测面观测点相一致。填充面填充面固定桩在填充混...
