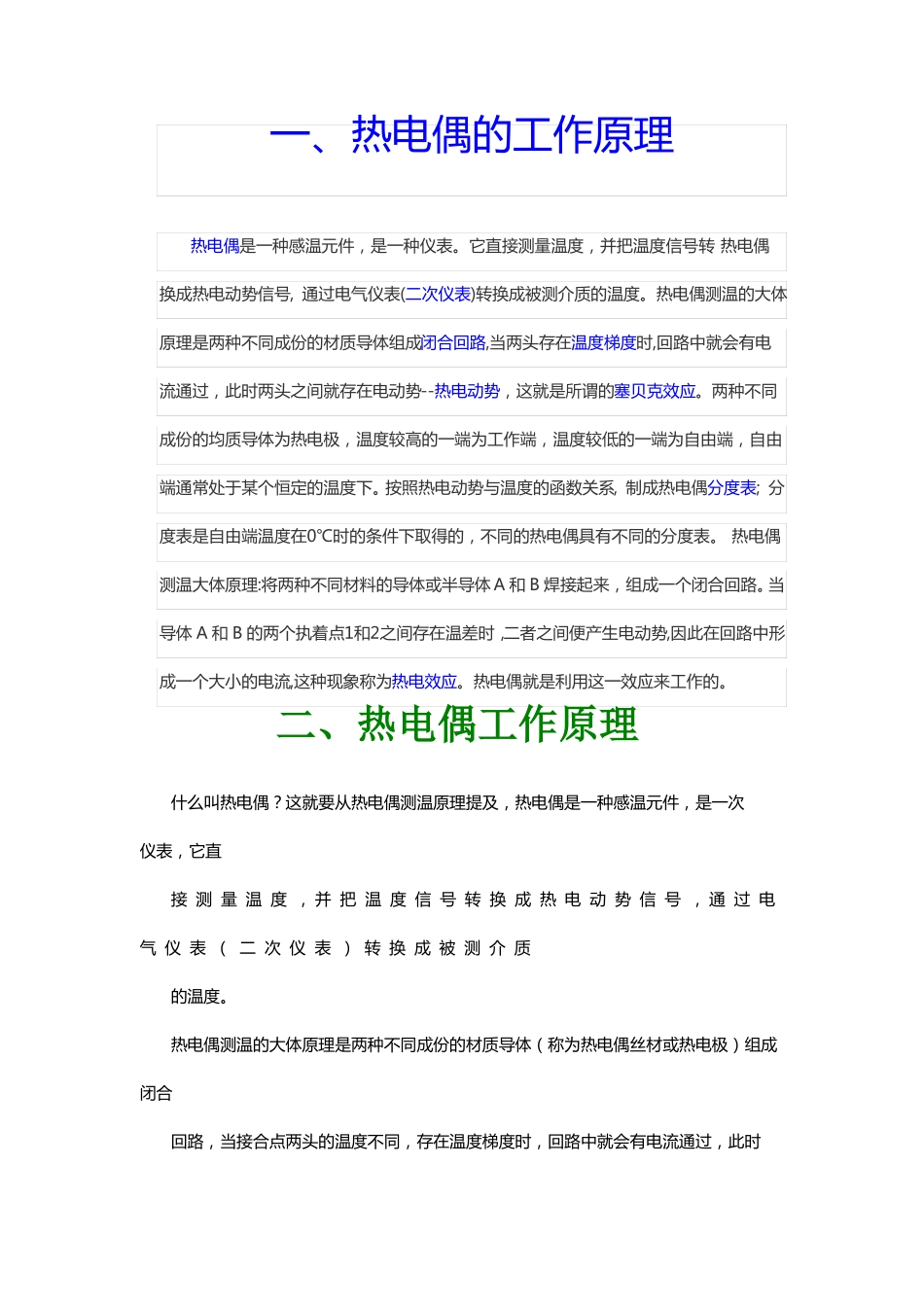

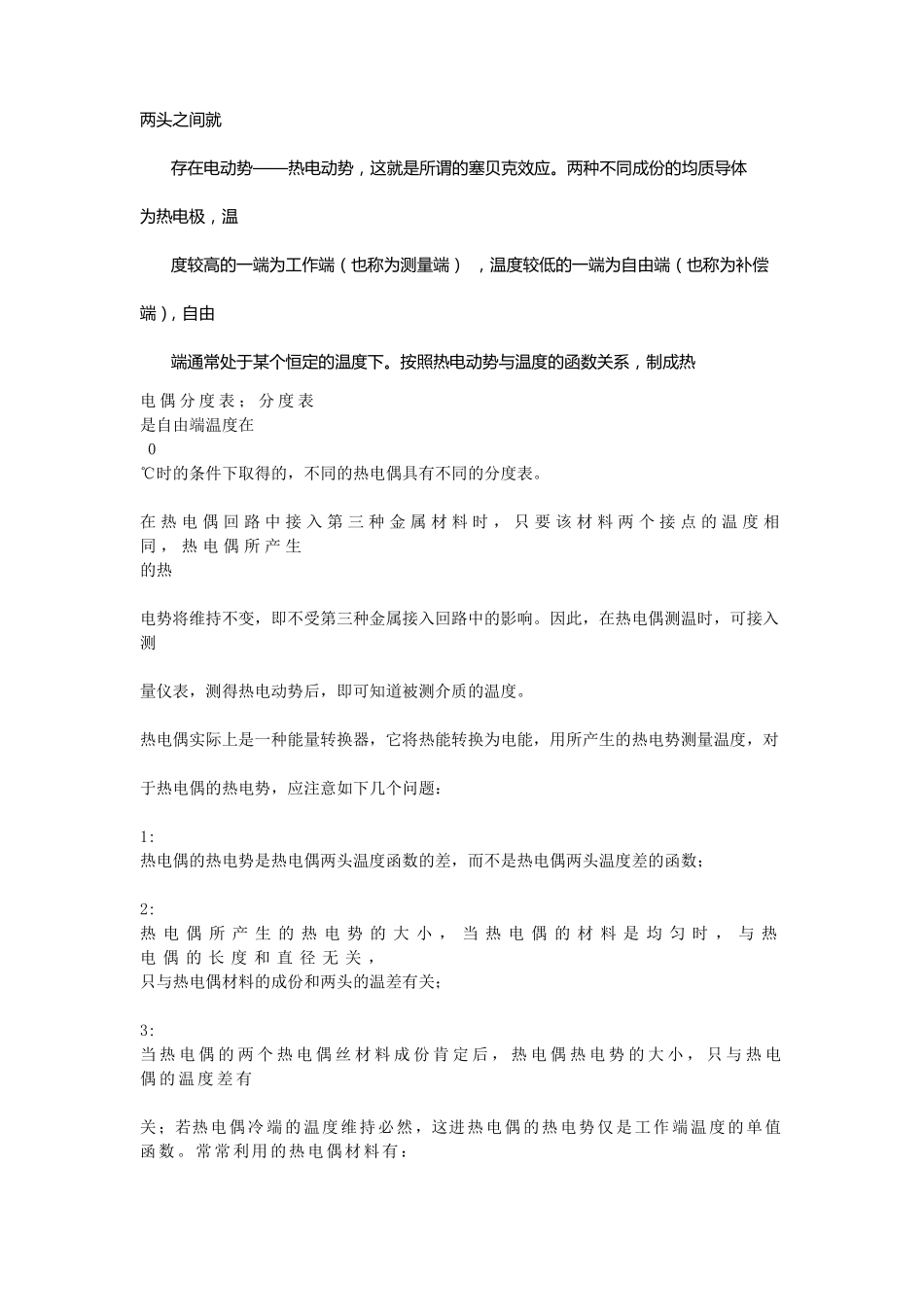

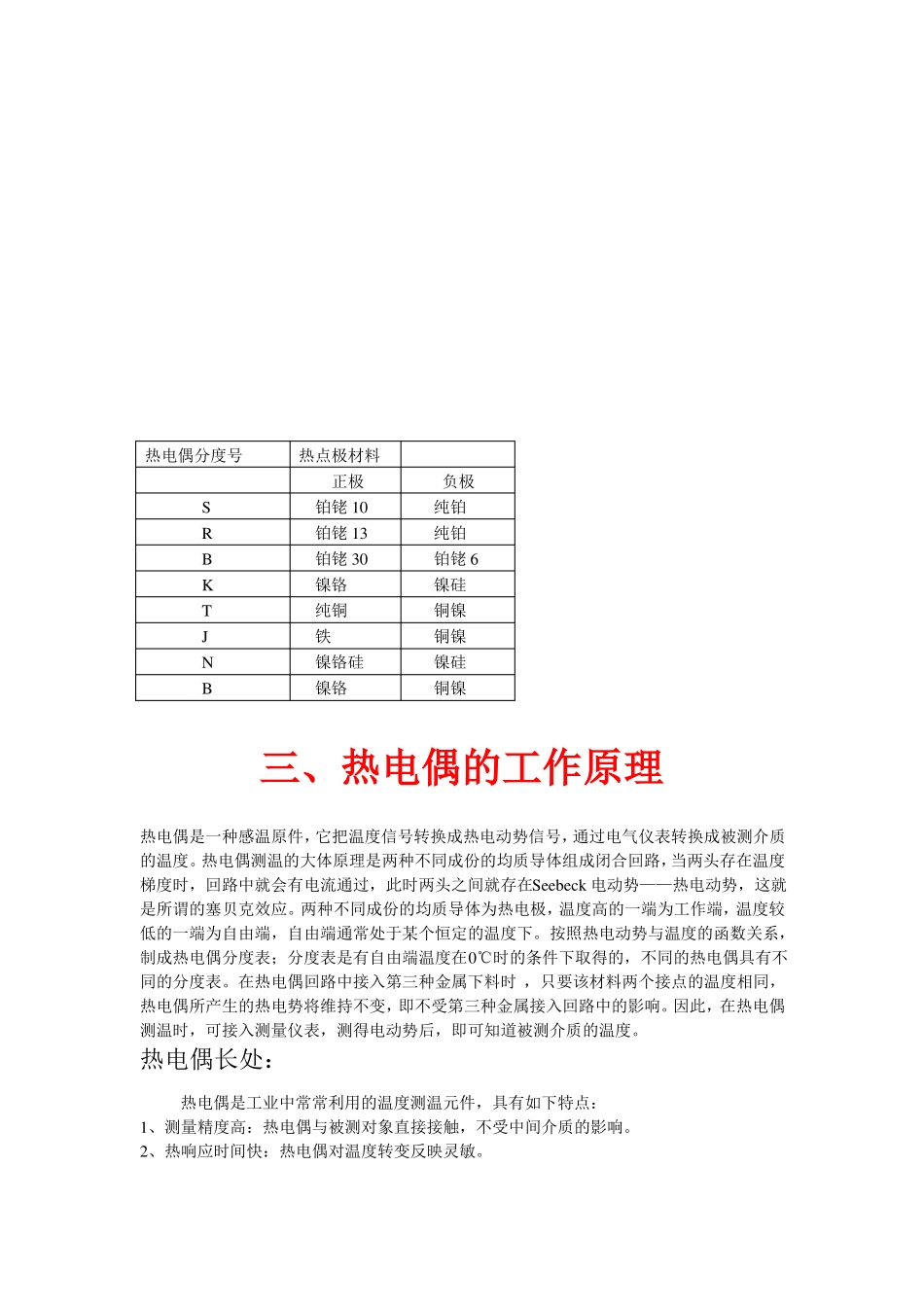

一、热电偶的工作原理热电偶是一种感温元件,是一种仪表。它直接测量温度,并把温度信号转热电偶换成热电动势信号,通过电气仪表(二次仪表)转换成被测介质的温度。热电偶测温的大体原理是两种不同成份的材质导体组成闭合回路,当两头存在温度梯度时,回路中就会有电流通过,此时两头之间就存在电动势--热电动势,这就是所谓的塞贝克效应。两种不同成份的均质导体为热电极,温度较高的一端为工作端,温度较低的一端为自由端,自由端通常处于某个恒定的温度下。按照热电动势与温度的函数关系,制成热电偶分度表;分度表是自由端温度在0℃时的条件下取得的,不同的热电偶具有不同的分度表。热电偶测温大体原理:将两种不同材料的导体或半导体A和B焊接起来,组成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时,二者之间便产生电动势,因此在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。二、热电偶工作原理什么叫热电偶?这就要从热电偶测温原理提及,热电偶是一种感温元件,是一次仪表,它直接测量温度,并把温度信号转换成热电动势信号,通过电气仪表(二次仪表)转换成被测介质的温度。热电偶测温的大体原理是两种不同成份的材质导体(称为热电偶丝材或热电极)组成闭合回路,当接合点两头的温度不同,存在温度梯度时,回路中就会有电流通过,此时两头之间就存在电动势——热电动势,这就是所谓的塞贝克效应。两种不同成份的均质导体为热电极,温度较高的一端为工作端(也称为测量端),温度较低的一端为自由端(也称为补偿端),自由端通常处于某个恒定的温度下。按照热电动势与温度的函数关系,制成热电偶分度表;分度表是自由端温度在0℃时的条件下取得的,不同的热电偶具有不同的分度表。在热电偶回路中接入第三种金属材料时,只要该材料两个接点的温度相同,热电偶所产生的热电势将维持不变,即不受第三种金属接入回路中的影响。因此,在热电偶测温时,可接入测量仪表,测得热电动势后,即可知道被测介质的温度。热电偶实际上是一种能量转换器,它将热能转换为电能,用所产生的热电势测量温度,对于热电偶的热电势,应注意如下几个问题:1:热电偶的热电势是热电偶两头温度函数的差,而不是热电偶两头温度差的函数;2:热电偶所产生的热电势的大小,当热电偶的材料是均匀时,与热电偶的长度和直径无关,只与热电偶材料的成份和两头的温差有关;3:当热电偶的两个热电偶丝材料成份肯定后,热电偶热电势的大小,只与热电偶的温度差有关;若热电偶冷端的温度维持必然,这进热电偶的热电势仅是工作端温度的单值函数。常常利用的热电偶材料有:热电偶分度号SRBKTJNB热点极材料正极铂铑10铂铑13铂铑30镍铬纯铜铁镍铬硅镍铬负极纯铂纯铂铂铑6镍硅铜镍铜镍镍硅铜镍三、热电偶的工作原理热电偶是一种感温原件,它把温度信号转换成热电动势信号,通过电气仪表转换成被测介质的温度。热电偶测温的大体原理是两种不同成份的均质导体组成闭合回路,当两头存在温度梯度时,回路中就会有电流通过,此时两头之间就存在Seebeck电动势——热电动势,这就是所谓的塞贝克效应。两种不同成份的均质导体为热电极,温度高的一端为工作端,温度较低的一端为自由端,自由端通常处于某个恒定的温度下。按照热电动势与温度的函数关系,制成热电偶分度表;分度表是有自由端温度在0℃时的条件下取得的,不同的热电偶具有不同的分度表。在热电偶回路中接入第三种金属下料时,只要该材料两个接点的温度相同,热电偶所产生的热电势将维持不变,即不受第三种金属接入回路中的影响。因此,在热电偶测温时,可接入测量仪表,测得电动势后,即可知道被测介质的温度。热电偶长处:热电偶是工业中常常利用的温度测温元件,具有如下特点:1、测量精度高:热电偶与被测对象直接接触,不受中间介质的影响。2、热响应时间快:热电偶对温度转变反映灵敏。3、测量范围大:热电偶从—40~~+1600℃都可持续测温。4、性能靠得住,机械强度好。5、利用寿命长,安装方便。热电偶的种类热电偶有K型(镍铬—镍硅)WRN系列,N型(镍铬硅—镍铬镁)WRM系列,E型(镍铬—铜镍)WRE系列,J型(铁—...
