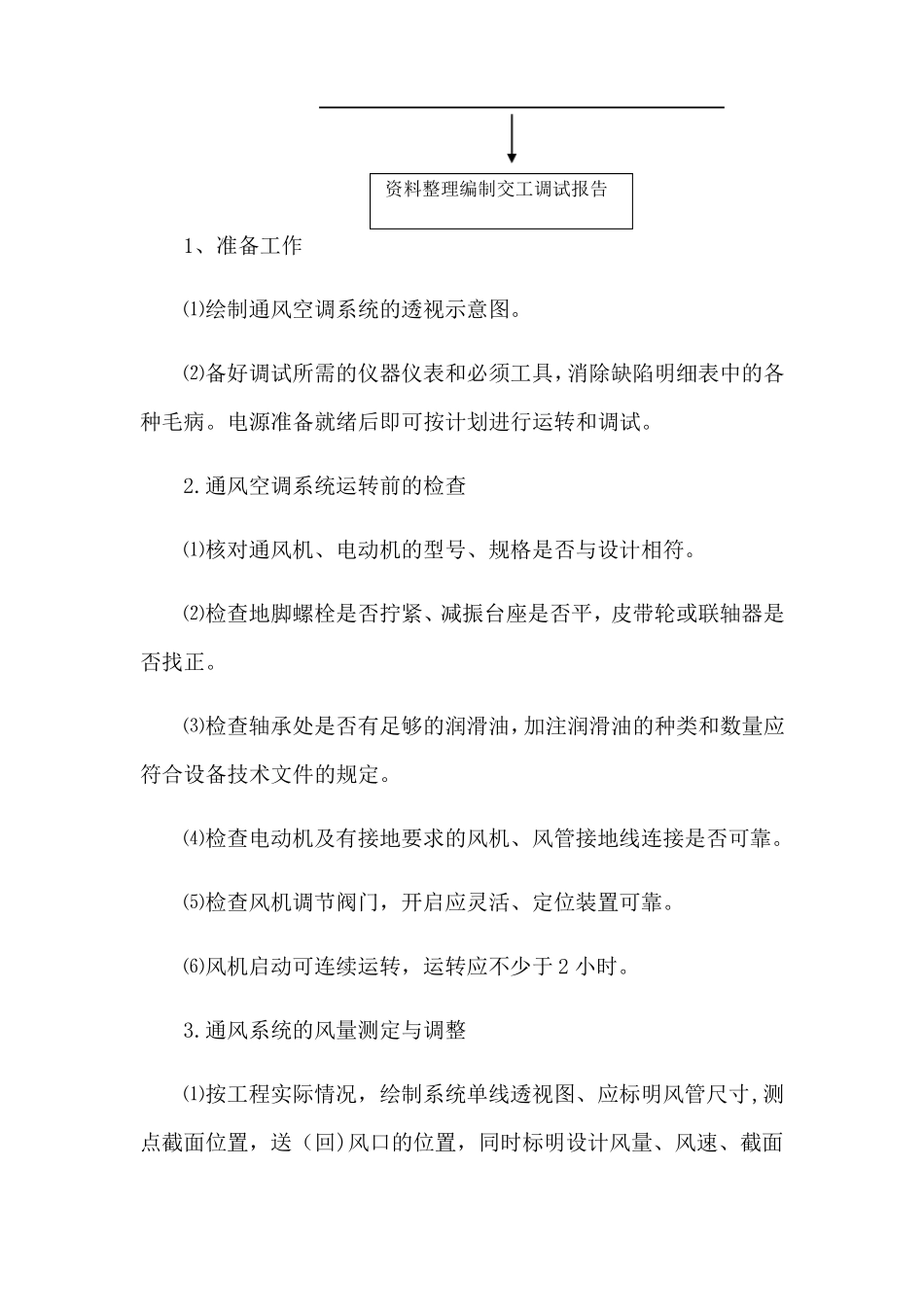

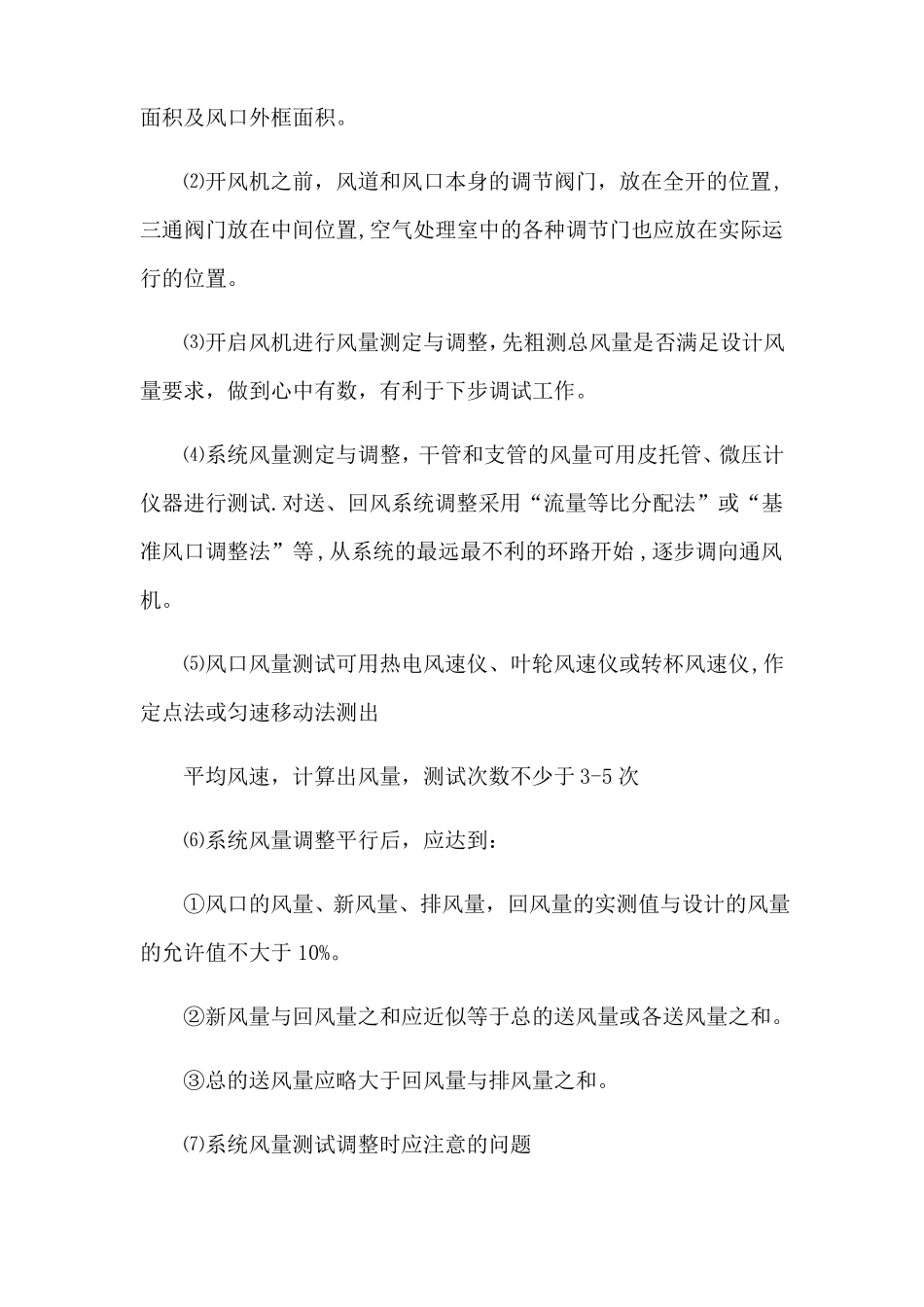

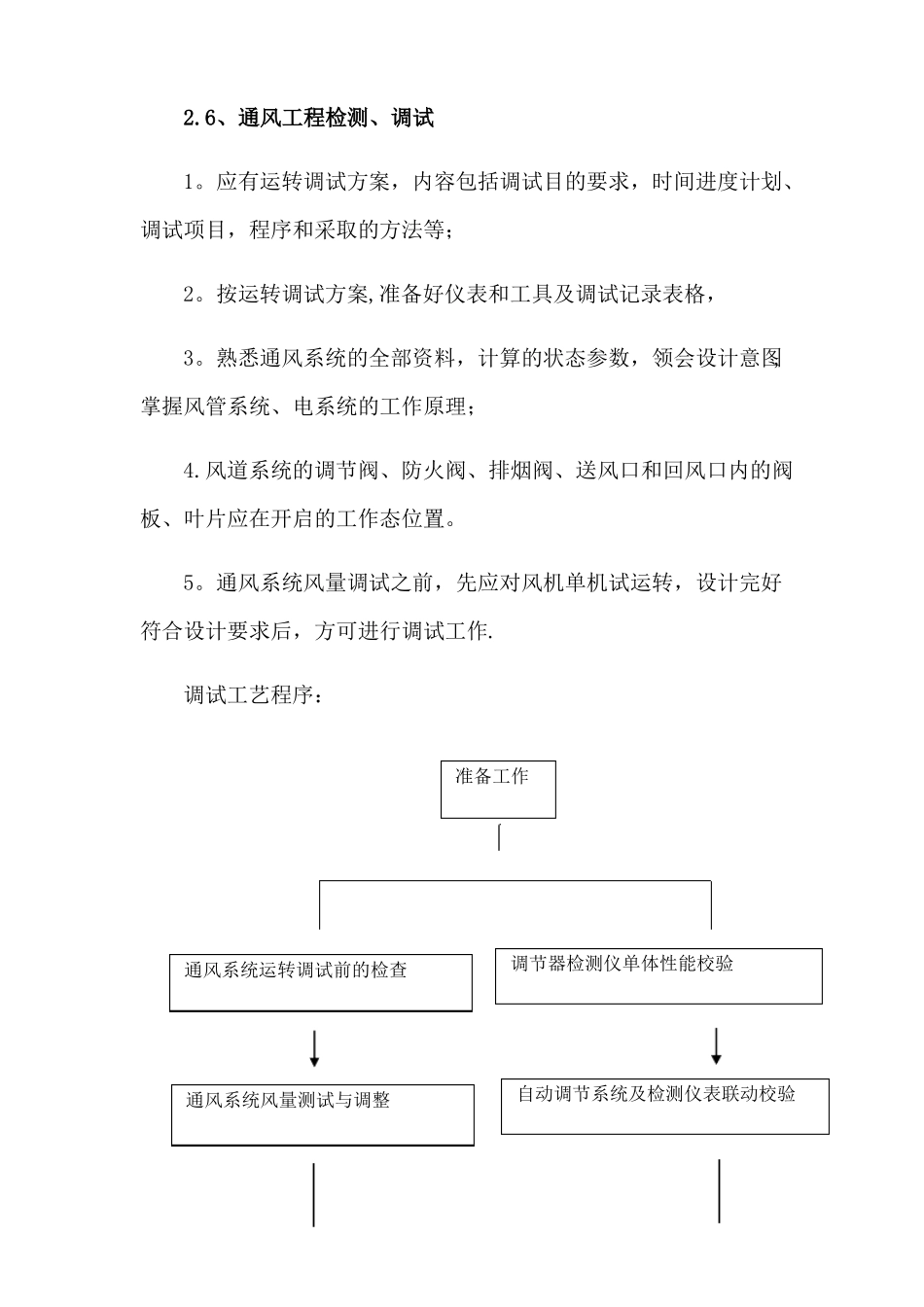

2.6、通风工程检测、调试1。应有运转调试方案，内容包括调试目的要求，时间进度计划、调试项目，程序和采取的方法等；2。按运转调试方案,准备好仪表和工具及调试记录表格，3。熟悉通风系统的全部资料，计算的状态参数，领会设计意图,掌握风管系统、电系统的工作原理；4.风道系统的调节阀、防火阀、排烟阀、送风口和回风口内的阀板、叶片应在开启的工作态位置。5。通风系统风量调试之前，先应对风机单机试运转，设计完好符合设计要求后，方可进行调试工作.调试工艺程序：调节器检测仪单体性能校验准备工作通风系统运转调试前的检查通风系统风量测试与调整自动调节系统及检测仪表联动校验1、准备工作⑴绘制通风空调系统的透视示意图。⑵备好调试所需的仪器仪表和必须工具，消除缺陷明细表中的各种毛病。电源准备就绪后即可按计划进行运转和调试。2.通风空调系统运转前的检查⑴核对通风机、电动机的型号、规格是否与设计相符。⑵检查地脚螺栓是否拧紧、减振台座是否平，皮带轮或联轴器是否找正。⑶检查轴承处是否有足够的润滑油，加注润滑油的种类和数量应符合设备技术文件的规定。⑷检查电动机及有接地要求的风机、风管接地线连接是否可靠。⑸检查风机调节阀门，开启应灵活、定位装置可靠。⑹风机启动可连续运转，运转应不少于2小时。3.通风系统的风量测定与调整⑴按工程实际情况，绘制系统单线透视图、应标明风管尺寸,测点截面位置，送（回)风口的位置，同时标明设计风量、风速、截面资料整理编制交工调试报告面积及风口外框面积。⑵开风机之前，风道和风口本身的调节阀门，放在全开的位置,三通阀门放在中间位置,空气处理室中的各种调节门也应放在实际运行的位置。⑶开启风机进行风量测定与调整，先粗测总风量是否满足设计风量要求，做到心中有数，有利于下步调试工作。⑷系统风量测定与调整，干管和支管的风量可用皮托管、微压计仪器进行测试.对送、回风系统调整采用“流量等比分配法”或“基准风口调整法”等,从系统的最远最不利的环路开始,逐步调向通风机。⑸风口风量测试可用热电风速仪、叶轮风速仪或转杯风速仪,作定点法或匀速移动法测出平均风速，计算出风量，测试次数不少于3-5次⑹系统风量调整平行后，应达到：①风口的风量、新风量、排风量，回风量的实测值与设计的风量的允许值不大于10%。②新风量与回风量之和应近似等于总的送风量或各送风量之和。③总的送风量应略大于回风量与排风量之和。⑺系统风量测试调整时应注意的问题①测定点截面位置选择应在气流比较均匀的地方，一般选在产生局部阻力之后4-5倍管径的直风管段上。②在矩形风管内测定平均风速时，应将风管测定面划分为若干个相等的小截面使其尽可能接近于正方形；在圆形风管内测定平均风速，应根据管径大小，将截面分成若干个面积相等的同心圆环，每个圆环应测量4个点.③没有调节阀的风道，如果要调节风量，可在风道法兰处加临时插板进行调节，风量调整后插板留在其中并密封处理。4、资料整理编制交工调试报告。将测定和调整后的大量原始数据进行计算和整理，就应包括以下内容,⑴通风工程概况。⑵电气设备及自动调节系统的单体试验及检测、信号，联锁保护装置的试验和调整数据。⑶系统风量调整结果.⑷房间气流组织调试结果。⑸综合效果测定结果。5、质量标准(一）主控项目1。通风工程安装完毕，必须进行系统的测定与调整(简称调试).系统调试应包手括下列项目：⑴设备单机试运转及调试.⑵系统无生产负荷下的联合试运转与调试。2.设备单机试运转及调试应符合下列规定：⑴通风机的风机，叶轮旋转方向正确、运转平稳、无异常振动与声音。其电机运行功率值符合设备技术文件规定。在额定转速下连续运转2小时后，滑动轴承外壳最高温度不超过70℃；滚动轴承不得超过80℃；⑵远控多叶防排烟风阀(口）的手动，电动操作应灵活、可靠，信号输出正确。3.系统无生产负荷的联合试运转及调试应符合下列规定：⑴系统总风量调试结果与设计风量的偏差不应大于10％；⑵防排烟系统联合试运行的调试结果（风量及正压）,必须符合设计与消防的规定.4。通风工程系统无生产负荷联动试运转及调试应符合下列规定:⑴系统联动试运转中,设备及主...
