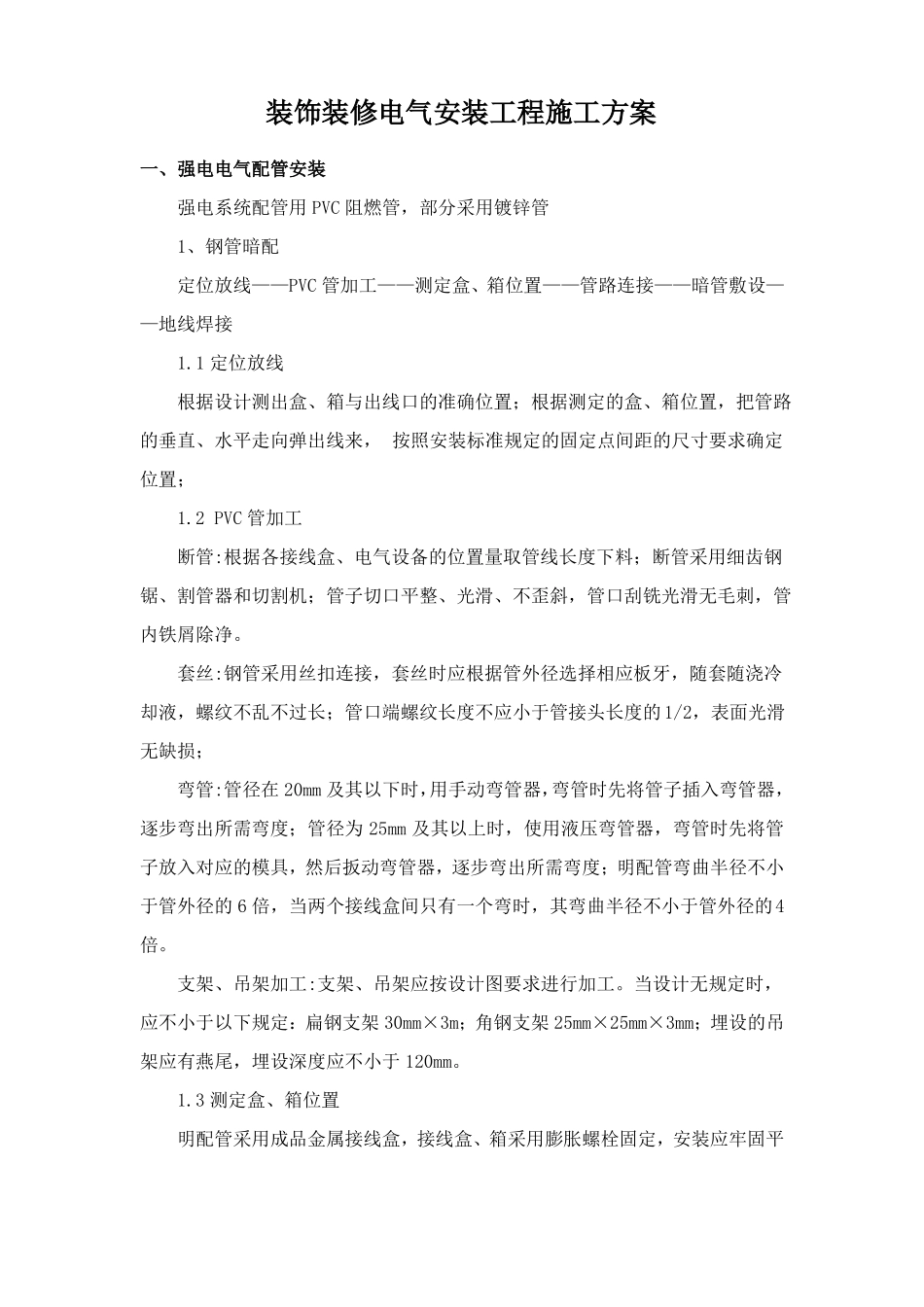

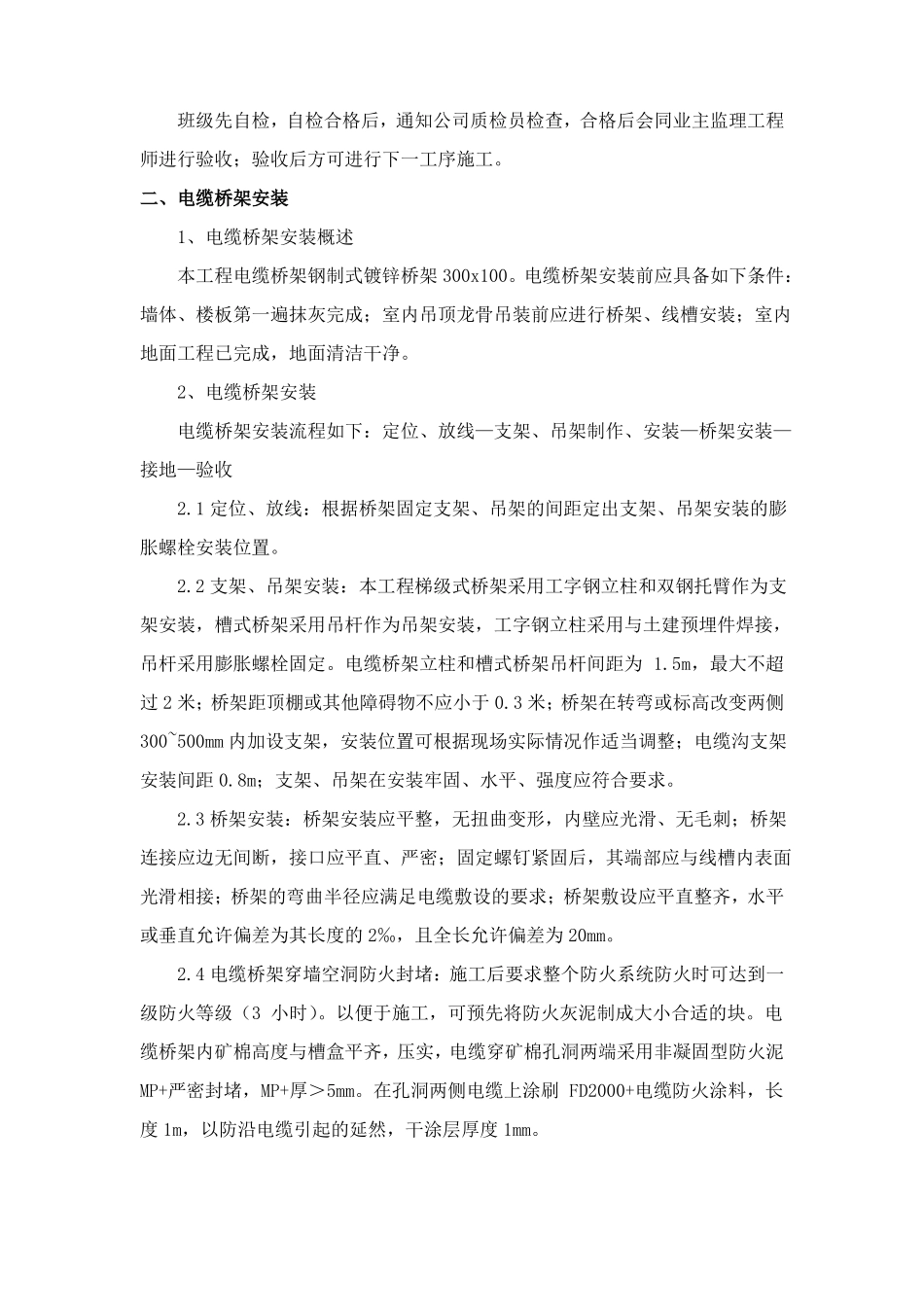

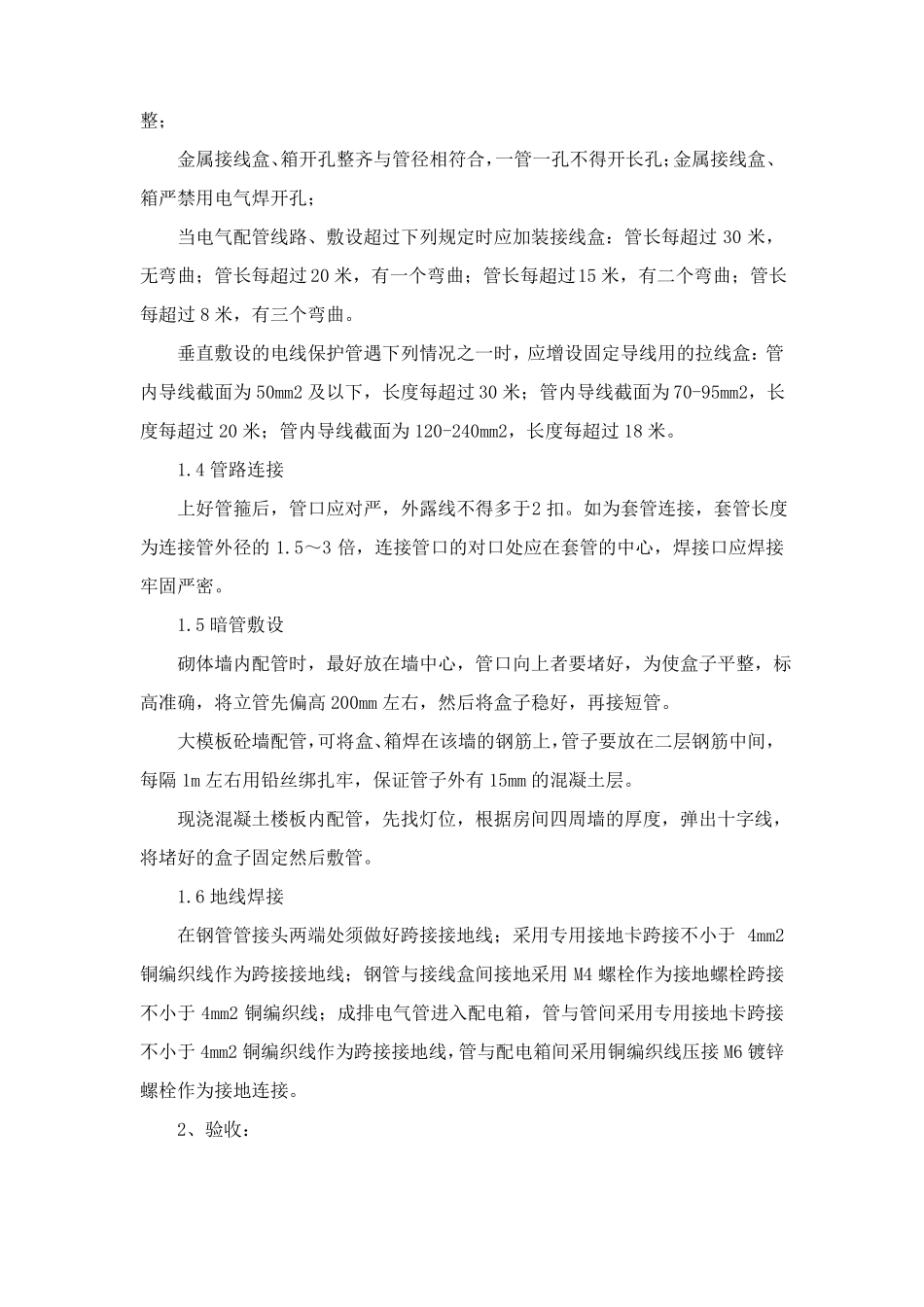

装饰装修电气安装工程施工方案一、强电电气配管安装强电系统配管用PVC阻燃管，部分采用镀锌管1、钢管暗配定位放线——PVC管加工——测定盒、箱位置——管路连接——暗管敷设——地线焊接1.1定位放线根据设计测出盒、箱与出线口的准确位置；根据测定的盒、箱位置，把管路的垂直、水平走向弹出线来，按照安装标准规定的固定点间距的尺寸要求确定位置；1.2PVC管加工断管:根据各接线盒、电气设备的位置量取管线长度下料；断管采用细齿钢锯、割管器和切割机；管子切口平整、光滑、不歪斜，管口刮铣光滑无毛刺，管内铁屑除净。套丝:钢管采用丝扣连接，套丝时应根据管外径选择相应板牙，随套随浇冷却液，螺纹不乱不过长；管口端螺纹长度不应小于管接头长度的1/2，表面光滑无缺损；弯管:管径在20mm及其以下时，用手动弯管器，弯管时先将管子插入弯管器，逐步弯出所需弯度；管径为25mm及其以上时，使用液压弯管器，弯管时先将管子放入对应的模具，然后扳动弯管器，逐步弯出所需弯度；明配管弯曲半径不小于管外径的6倍，当两个接线盒间只有一个弯时，其弯曲半径不小于管外径的4倍。支架、吊架加工:支架、吊架应按设计图要求进行加工。当设计无规定时，应不小于以下规定：扁钢支架30mm×3m；角钢支架25mm×25mm×3mm；埋设的吊架应有燕尾，埋设深度应不小于120mm。1.3测定盒、箱位置明配管采用成品金属接线盒，接线盒、箱采用膨胀螺栓固定，安装应牢固平整；金属接线盒、箱开孔整齐与管径相符合，一管一孔不得开长孔；金属接线盒、箱严禁用电气焊开孔；当电气配管线路、敷设超过下列规定时应加装接线盒：管长每超过30米，无弯曲；管长每超过20米，有一个弯曲；管长每超过15米，有二个弯曲；管长每超过8米，有三个弯曲。垂直敷设的电线保护管遇下列情况之一时，应增设固定导线用的拉线盒：管内导线截面为50mm2及以下，长度每超过30米；管内导线截面为70-95mm2，长度每超过20米；管内导线截面为120-240mm2，长度每超过18米。1.4管路连接上好管箍后，管口应对严，外露线不得多于2扣。如为套管连接，套管长度为连接管外径的1.5～3倍，连接管口的对口处应在套管的中心，焊接口应焊接牢固严密。1.5暗管敷设砌体墙内配管时，最好放在墙中心，管口向上者要堵好，为使盒子平整，标高准确，将立管先偏高200mm左右，然后将盒子稳好，再接短管。大模板砼墙配管，可将盒、箱焊在该墙的钢筋上，管子要放在二层钢筋中间，每隔1m左右用铅丝绑扎牢，保证管子外有15mm的混凝土层。现浇混凝土楼板内配管，先找灯位，根据房间四周墙的厚度，弹出十字线，将堵好的盒子固定然后敷管。1.6地线焊接在钢管管接头两端处须做好跨接接地线；采用专用接地卡跨接不小于4mm2铜编织线作为跨接接地线；钢管与接线盒间接地采用M4螺栓作为接地螺栓跨接不小于4mm2铜编织线；成排电气管进入配电箱，管与管间采用专用接地卡跨接不小于4mm2铜编织线作为跨接接地线，管与配电箱间采用铜编织线压接M6镀锌螺栓作为接地连接。2、验收：班级先自检，自检合格后，通知公司质检员检查，合格后会同业主监理工程师进行验收；验收后方可进行下一工序施工。二、电缆桥架安装1、电缆桥架安装概述本工程电缆桥架钢制式镀锌桥架300x100。电缆桥架安装前应具备如下条件：墙体、楼板第一遍抹灰完成；室内吊顶龙骨吊装前应进行桥架、线槽安装；室内地面工程已完成，地面清洁干净。2、电缆桥架安装电缆桥架安装流程如下：定位、放线—支架、吊架制作、安装—桥架安装—接地—验收2.1定位、放线：根据桥架固定支架、吊架的间距定出支架、吊架安装的膨胀螺栓安装位置。2.2支架、吊架安装：本工程梯级式桥架采用工字钢立柱和双钢托臂作为支架安装，槽式桥架采用吊杆作为吊架安装，工字钢立柱采用与土建预埋件焊接，吊杆采用膨胀螺栓固定。电缆桥架立柱和槽式桥架吊杆间距为1.5m，最大不超过2米；桥架距顶棚或其他障碍物不应小于0.3米；桥架在转弯或标高改变两侧300~500mm内加设支架，安装位置可根据现场实际情况作适当调整；电缆沟支架安装间距0.8m；支架、吊架在安装牢固、水平、强度应符合要求。2.3桥架安装：桥架安装应平整，无扭曲变形，内壁应光滑、无...
