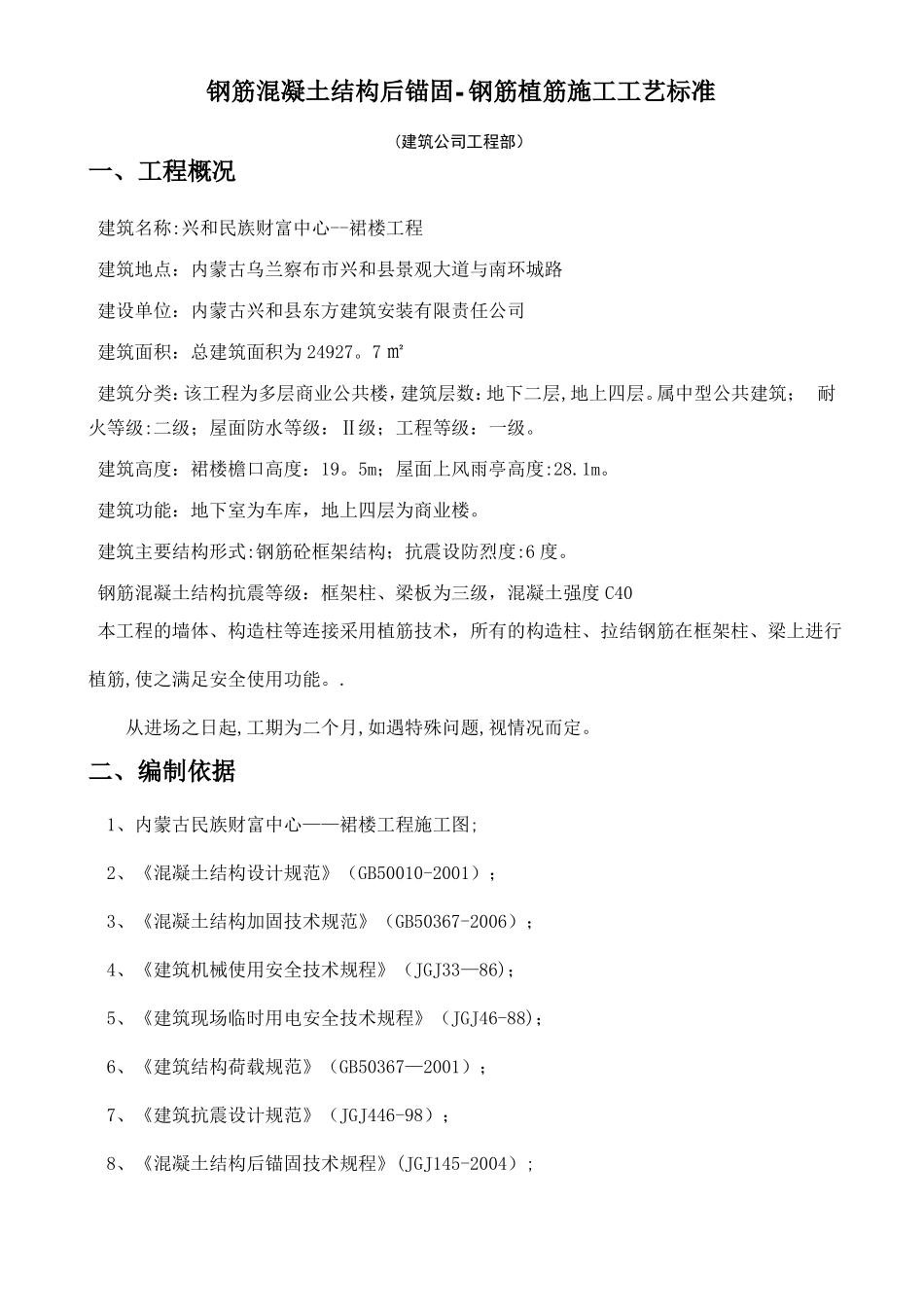

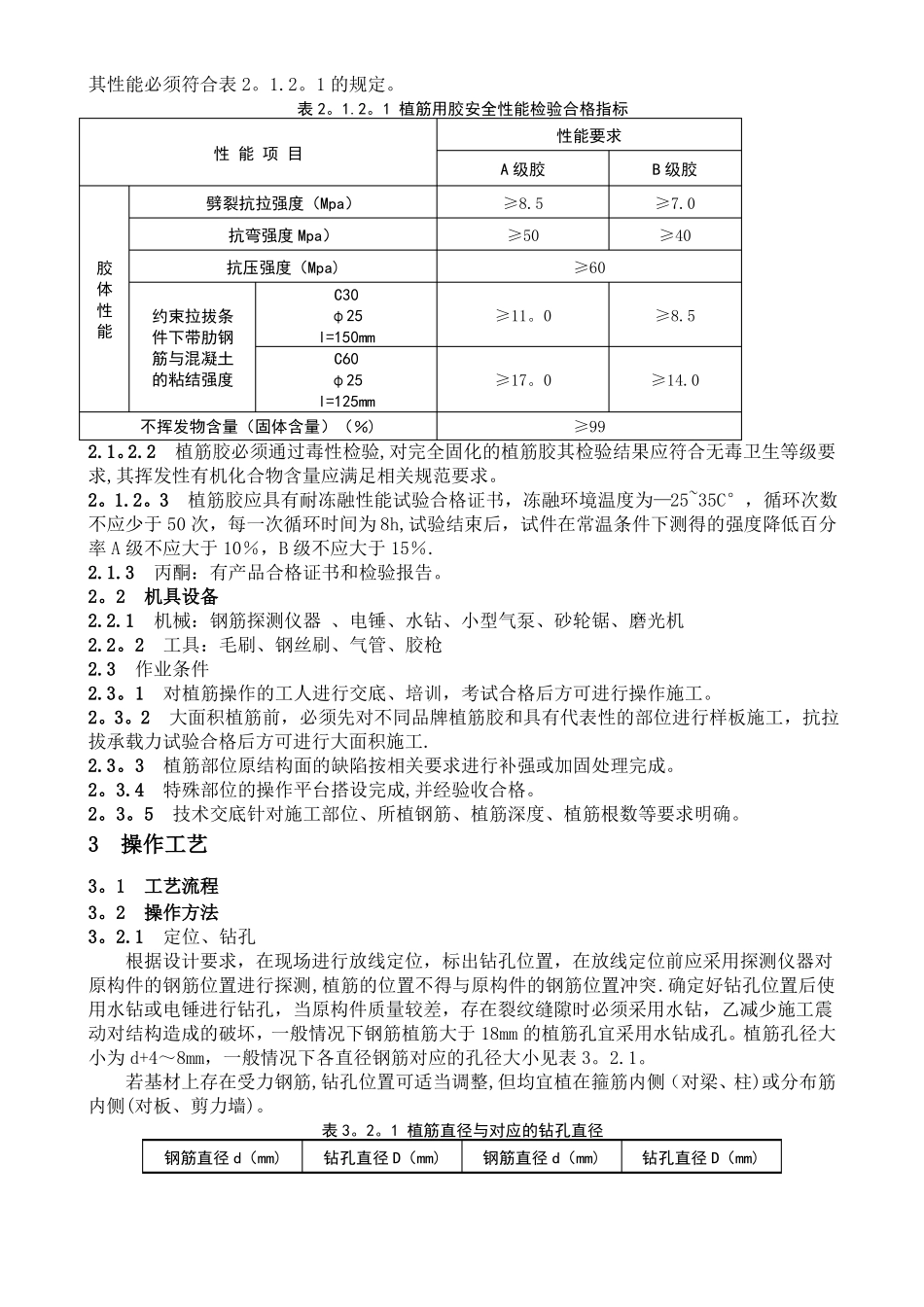

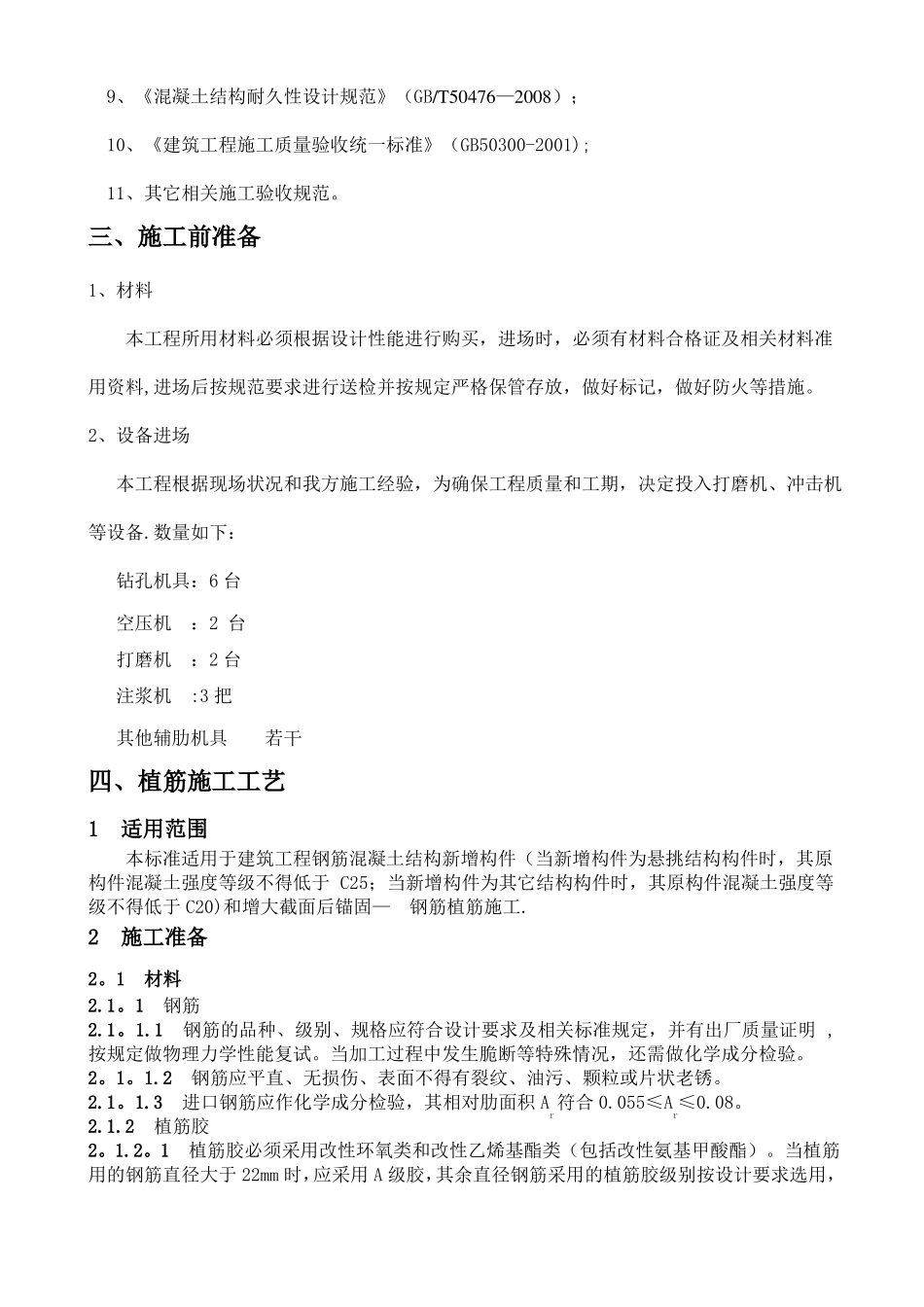

钢筋混凝土结构后锚固-钢筋植筋施工工艺标准(建筑公司工程部）一、工程概况建筑名称:兴和民族财富中心--裙楼工程建筑地点：内蒙古乌兰察布市兴和县景观大道与南环城路建设单位：内蒙古兴和县东方建筑安装有限责任公司建筑面积：总建筑面积为24927。7㎡建筑分类：该工程为多层商业公共楼，建筑层数：地下二层,地上四层。属中型公共建筑；耐火等级:二级；屋面防水等级：Ⅱ级；工程等级：一级。建筑高度：裙楼檐口高度：19。5m；屋面上风雨亭高度:28.1m。建筑功能：地下室为车库，地上四层为商业楼。建筑主要结构形式:钢筋砼框架结构；抗震设防烈度:6度。钢筋混凝土结构抗震等级：框架柱、梁板为三级，混凝土强度C40本工程的墙体、构造柱等连接采用植筋技术，所有的构造柱、拉结钢筋在框架柱、梁上进行植筋,使之满足安全使用功能。.从进场之日起,工期为二个月,如遇特殊问题,视情况而定。二、编制依据1、内蒙古民族财富中心——裙楼工程施工图;2、《混凝土结构设计规范》（GB50010-2001）；3、《混凝土结构加固技术规范》（GB50367-2006）；4、《建筑机械使用安全技术规程》（JGJ33—86)；5、《建筑现场临时用电安全技术规程》（JGJ46-88)；6、《建筑结构荷载规范》（GB50367—2001）；7、《建筑抗震设计规范》（JGJ446-98）；8、《混凝土结构后锚固技术规程》(JGJ145-2004）;9、《混凝土结构耐久性设计规范》（GB/T50476—2008）；10、《建筑工程施工质量验收统一标准》（GB50300-2001);11、其它相关施工验收规范。三、施工前准备1、材料本工程所用材料必须根据设计性能进行购买，进场时，必须有材料合格证及相关材料准用资料,进场后按规范要求进行送检并按规定严格保管存放，做好标记，做好防火等措施。2、设备进场本工程根据现场状况和我方施工经验，为确保工程质量和工期，决定投入打磨机、冲击机等设备.数量如下：钻孔机具：6台空压机：2台打磨机：2台注浆机:3把其他辅肋机具若干四、植筋施工工艺1适用范围本标准适用于建筑工程钢筋混凝土结构新增构件（当新增构件为悬挑结构构件时，其原构件混凝土强度等级不得低于C25；当新增构件为其它结构构件时，其原构件混凝土强度等级不得低于C20)和增大截面后锚固—钢筋植筋施工.2施工准备2。1材料2.1。1钢筋2.1。1.1钢筋的品种、级别、规格应符合设计要求及相关标准规定，并有出厂质量证明,按规定做物理力学性能复试。当加工过程中发生脆断等特殊情况，还需做化学成分检验。2。1。1.2钢筋应平直、无损伤、表面不得有裂纹、油污、颗粒或片状老锈。2.1。1.3进口钢筋应作化学成分检验，其相对肋面积Ar符合0.055≤Ar≤0.08。2.1.2植筋胶2。1.2。1植筋胶必须采用改性环氧类和改性乙烯基酯类（包括改性氨基甲酸酯）。当植筋用的钢筋直径大于22mm时，应采用A级胶，其余直径钢筋采用的植筋胶级别按设计要求选用，其性能必须符合表2。1.2。1的规定。表2。1.2。1植筋用胶安全性能检验合格指标性能要求性能项目劈裂抗拉强度（Mpa）抗弯强度Mpa）胶体性能抗压强度（Mpa)约束拉拔条件下带肋钢筋与混凝土的粘结强度C30φ25l=150mmC60φ25l=125mm≥11。0A级胶≥8.5≥50≥60≥8.5B级胶≥7.0≥40≥17。0≥99≥14.0不挥发物含量（固体含量）（％)2.1。2.2植筋胶必须通过毒性检验,对完全固化的植筋胶其检验结果应符合无毒卫生等级要求,其挥发性有机化合物含量应满足相关规范要求。2。1.2。3植筋胶应具有耐冻融性能试验合格证书，冻融环境温度为—25~35C°，循环次数不应少于50次，每一次循环时间为8h,试验结束后，试件在常温条件下测得的强度降低百分率A级不应大于10％，B级不应大于15％.2.1.3丙酮：有产品合格证书和检验报告。2。2机具设备2.2.1机械：钢筋探测仪器、电锤、水钻、小型气泵、砂轮锯、磨光机2.2。2工具：毛刷、钢丝刷、气管、胶枪2.3作业条件2.3。1对植筋操作的工人进行交底、培训，考试合格后方可进行操作施工。2。3。2大面积植筋前，必须先对不同品牌植筋胶和具有代表性的部位进行样板施工，抗拉拔承载力试验合格后方可进行大面积施工.2.3。3植筋部位原结构面的缺陷按相关要求进行补强或加固处理完成。2。3.4特殊部位的操作平台搭设完成,并...
