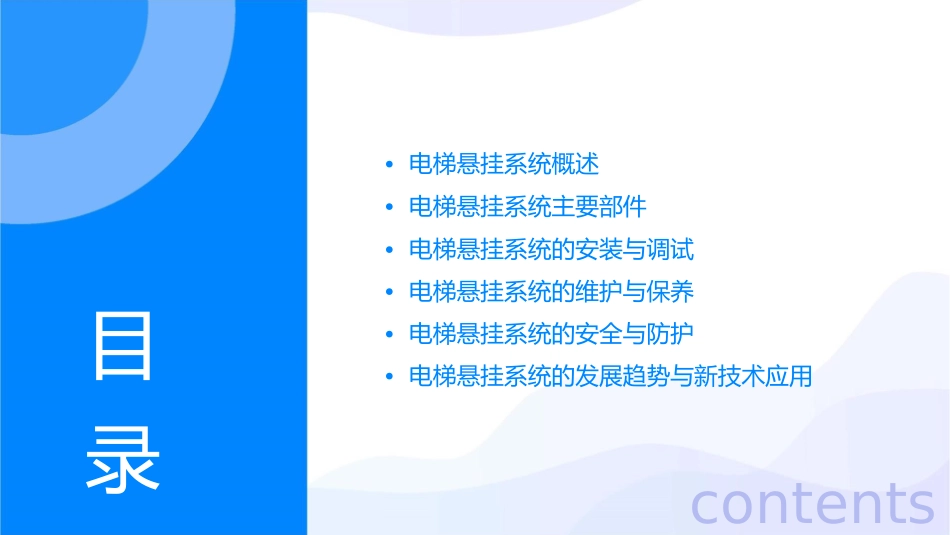

电梯悬挂系统详解课件•电梯悬挂系统概述•电梯悬挂系统主要部件•电梯悬挂系统的安装与调试•电梯悬挂系统的维护与保养•电梯悬挂系统的安全与防护•电梯悬挂系统的发展趋势与新技术应用目录contents01电梯悬挂系统概述电梯悬挂系统的定义与功能定义：电梯悬挂系统是指连接电梯轿厢和对重，并通过曳引机驱动来实现电梯上下运行的装置。缓冲电梯运行过程中的冲击和振动，提功能高乘坐舒适性。通过曳引机驱动，实现电梯的上下运行，完成乘客和货物的运输任务。支撑电梯轿厢和对重，保证电梯在运行过程中的稳定性和平衡性。电梯悬挂系统的工作原理曳引驱动导向装置缓冲装置曳引机通过钢丝绳或钢带与轿厢和对重相连，驱动电梯上下运行。曳引机通常采用电动机驱动，通过减速装置增大扭矩，实现电梯的运行。导向装置确保轿厢和对重在运行过程中保持正确的垂直方向，防止因偏移而产生的安全隐患。在电梯到达目的楼层时，缓冲装置能够吸收轿厢与楼层之间的冲击，保证乘客的舒适性和电梯的安全性。电梯悬挂系统的类型按照驱动方式分类曳引式悬挂系统：通过曳引机驱动钢丝绳或钢带，实现电梯的上下运行。这是目前应用最广泛的悬挂系统。液压式悬挂系统：通过液压系统驱动电梯运行，适用于低层建筑和特殊场合。电梯悬挂系统的类型•按照悬挂方式分类•轿厢悬挂系统：将轿厢悬挂在曳引机上方，通过钢丝绳或钢带与对重相连，实现电梯的运行。•对重悬挂系统：将对重悬挂在曳引机下方，通过钢丝绳或钢带与轿厢相连，这种悬挂方式在高层建筑中较为常见。•总结：电梯悬挂系统是电梯的核心组成部分，它的安全性、稳定性和可靠性直接影响到电梯的运行和乘客的舒适性。因此，在电梯的设计、制造和维护过程中，需要对悬挂系统给予足够的重视，确保其满足相关标准和规范的要求，保障人们的生命财产安全。02电梯悬挂系统主要部件轿厢及对重轿厢电梯的乘客或货物承载部分，通常由金属板材焊接而成，内部装饰豪华舒适。轿厢的尺寸和载重量根据电梯的用途和楼层高度来确定。对重平衡轿厢重量的配重装置，通过钢丝绳与轿厢相连接，使电梯运行更加平稳。对重的重量需根据轿厢载重量和楼层高度进行精确计算。钢丝绳高强度钢丝绳电梯悬挂系统中关键的承载部件，需具备极高的强度和耐磨性。通常采用多股钢丝捻制而成，外层还会涂覆润滑脂以减小摩擦。钢丝绳的更换与检测为确保安全，钢丝绳需定期更换，并在使用过程中进行定期检测，如磁粉探伤等无损检测技术，以确保其完好无损。悬挂装置吊钩及吊环连接轿厢与钢丝绳的关键部件，需具备较高的强度和刚度，确保电梯运行过程中不发生变形或断裂。悬挂装置调整为确保电梯运行的平稳性，悬挂装置需进行定期调整，如调整吊钩与吊环的间距，以确保各部件之间的协同工作。补偿装置重量补偿针对高层电梯，由于钢丝绳长度变化引起的重量变化，需通过补偿装置进行平衡，确保电梯在各楼层间的平稳运行。平衡链一种常见的补偿装置，通过调整平衡链的长度和重量，实现对电梯悬挂系统的精确补偿，提高电梯的运行稳定性。同时，平衡链的维护和调整也是电梯保养的重要环节之一。03电梯悬挂系统的安装与调试安装前的准备工作材料准备提前准备好所需的悬挂系统零部件，包括导轨、支架、悬挂装置、连接件等，确保所有零部件齐全、质量合格。环境检查在安装电梯悬挂系统前，需要对安装环境进行详细检查，确保安装场地平整、干燥、通风良好，符合安装要求。工具准备准备好所需的安装工具，如起重机、扳手、螺丝刀、电焊机等，以确保安装过程顺利进行。悬挂系统的安装步骤安装导轨安装悬挂装置首先根据设计要求，在电梯井道内安装导轨，确保导轨的水平和垂直，以保证电梯运行的平稳。将悬挂装置安装在支架上，确保悬挂装置与导轨的平行和间距一致。安装支架连接部件紧固将支架固定在井道壁上，确保支架的稳固和水平。支架的间距应根据设计要求进行设置。检查所有连接部件，用适当的工具将其紧固，确保悬挂系统的稳定性。悬挂系统的调试与检测调试前的检查调试运行在调试前，应对悬挂系统进行全面检查，确保所有部件安装正确，连接紧固。进行空载和负载试运行，观察电梯运行是否平稳，有...
