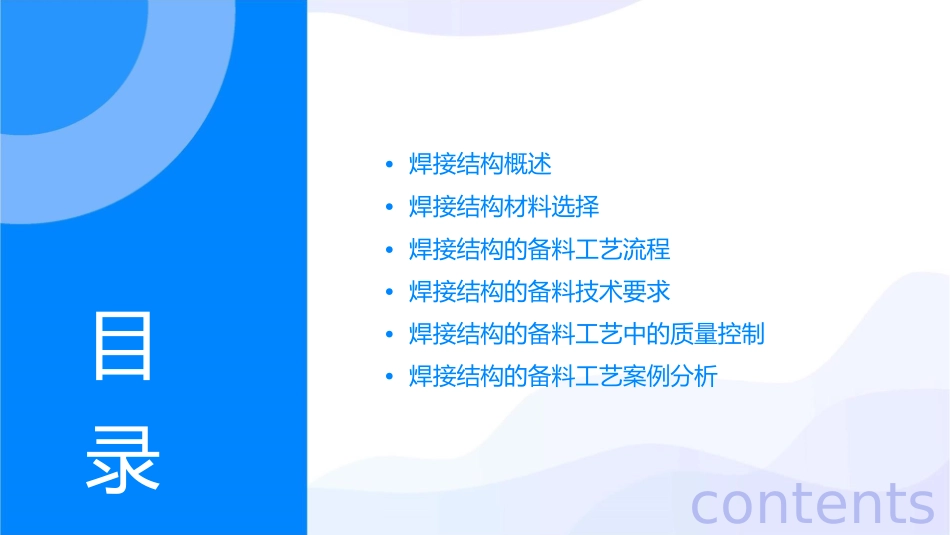

焊接结构的备料工艺课件•焊接结构概述•焊接结构材料选择•焊接结构的备料工艺流程•焊接结构的备料技术要求•焊接结构的备料工艺中的质量控制•焊接结构的备料工艺案例分析目录contents01焊接结构概述焊接结构的定义与特点焊接结构的定义焊接结构是指通过焊接方法将金属材料连接而成的结构件。焊接结构的特点焊接结构具有制造简单、连接可靠、成本低廉、适应性强等优点,广泛应用于机械、建筑、船舶、汽车等领域。焊接结构的重要性确保机械设备的稳定性焊接结构作为机械设备的重要组成部分,其质量直接影响到机械设备的性能和使用寿命。提高生产效率焊接结构的备料工艺简便,能够缩短生产周期,提高生产效率。降低制造成本焊接结构能够减少原材料的使用量,降低制造成本。焊接结构的分类与应用010203按焊接工艺分类1.电弧焊2.气体保护焊可分为电弧焊、气体保护焊、激光焊等。电弧焊是最常用的焊接方法之一,包括手工电弧焊、埋弧焊、气体保护焊等。气体保护焊是一种利用气体作为保护介质的焊接方法,包括二氧化碳气体保护焊、氩弧焊等。焊接结构的分类与应用3.激光焊010203激光焊是一种高能量密度的焊接方法,具有焊接速度快、变形小、适应性强等优点。按材料分类可分为钢材焊接结构、铝合金焊接结构、钛合金焊接结构等。1.钢材焊接结构钢材焊接结构是最常见的焊接结构之一,广泛应用于建筑、机械等领域。焊接结构的分类与应用2.铝合金焊接结构铝合金焊接结构具有重量轻、耐腐蚀性好等优点,广泛应用于航空、汽车等领域。3.钛合金焊接结构钛合金焊接结构具有高强度、高耐腐蚀性等优点,广泛应用于化工、医疗等领域。02焊接结构材料选择钢材的选择低碳钢中碳钢高碳钢具有良好的焊接性能,强度适中,广泛应用于建筑、机械等领域。具有较高的强度和硬度,适用于制造耐磨件和承受较高应力的结构。具有高强度和高硬度,但焊接性能较差,适用于制造刀具、弹簧等耐磨工具。铝材的选择纯铝质轻、导电性好,易于加工,广泛应用于航空、包装等领域。铝合金具有良好的强度和塑性,易于焊接,适用于制造承载能力要求较高的结构。铜材的选择黄铜具有良好的塑性和耐腐蚀性,易于焊接,适用于制造管道、阀门等零件。紫铜具有高导电性和导热性,适用于制造电线、电缆等零件。其他材料的性能与选择钛合金具有高强度、高耐腐蚀性,适用于制造海洋工程、化工设备等领域的结构。不锈钢具有高耐腐蚀性和良好的强度,适用于制造化工设备、医疗器械等领域的结构。03焊接结构的备料工艺流程钢材的备料工艺流程01020304钢材切割钢材矫直钢材剪切钢板边缘加工使用火焰切割、激光切割或等通过矫直机对切割后的钢材进行矫直,确保平直度。使用剪板机将钢板剪切成所需进行边缘加工,如刨边、铣边等,提高焊接质量。离子切割等方式进行。尺寸。铝材的备料工艺流程铝材切割铝材剪切采用剪切、锯切或激光切割等方式进行。使用剪板机将铝板剪切成所需尺寸。铝材矫直铝板边缘加工通过矫直机对切割后的铝材进行矫直,确保平直度。进行边缘加工,如刨边、铣边等,提高焊接质量。铜材的备料工艺流程铜材切割铜材矫直采用剪切、锯切或激光切割等方式进行。通过矫直机对切割后的铜材进行矫直,确保平直度。铜材剪切铜板边缘加工使用剪板机将铜板剪切成所需尺寸。进行边缘加工,如刨边、铣边等,提高焊接质量。其他材料的备料工艺流程01根据不同材料特性,采用适合的切割、矫直和剪切方法。02根据需要,进行边缘加工或其他工艺处理,提高焊接质量。04焊接结构的备料技术要求钢材的备料技术要求钢材的边缘处理使用打磨、刨削等方式处理边缘,去除毛刺、飞边,确保边缘光滑。钢材的切割使用火焰切割、激光切割或等离子切割等方式进行,确保切口平整、无缺陷。钢材的矫直通过机械压力或火焰矫直等方法,确保钢板平直,无扭曲。铝材的备料技术要求铝材的切割铝材的边缘处理铝材的矫直使用机械切割、激光切割或等离子切割等方式进行,避免切口处出现裂纹。使用打磨、车削等方式处理边缘,确保边缘光滑,无毛刺。通过机械压力或火焰矫直等方法,确保铝板平直,无扭曲。铜材的备料技术要求铜材的切割使用机械切割、激光切割或等离...
