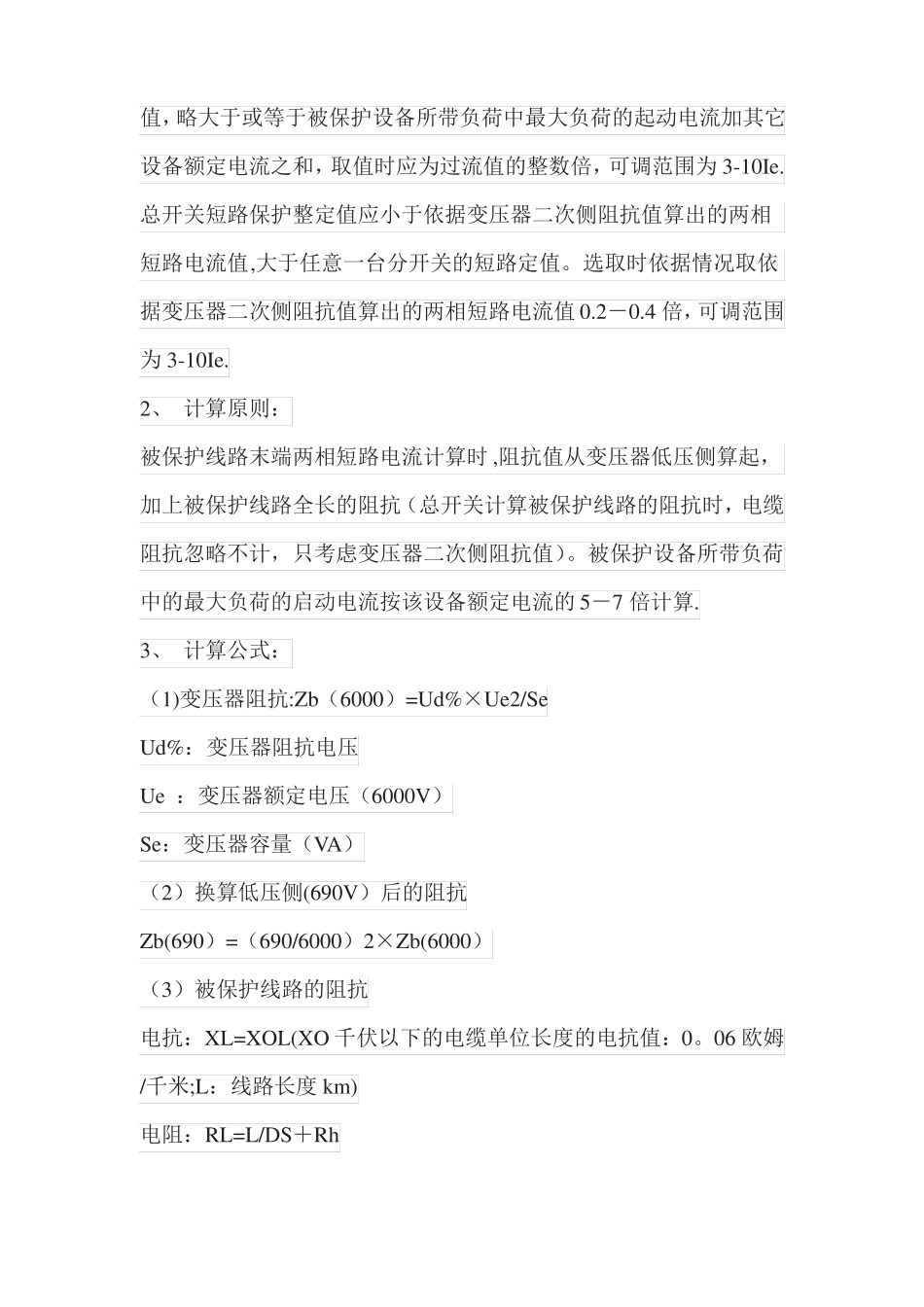

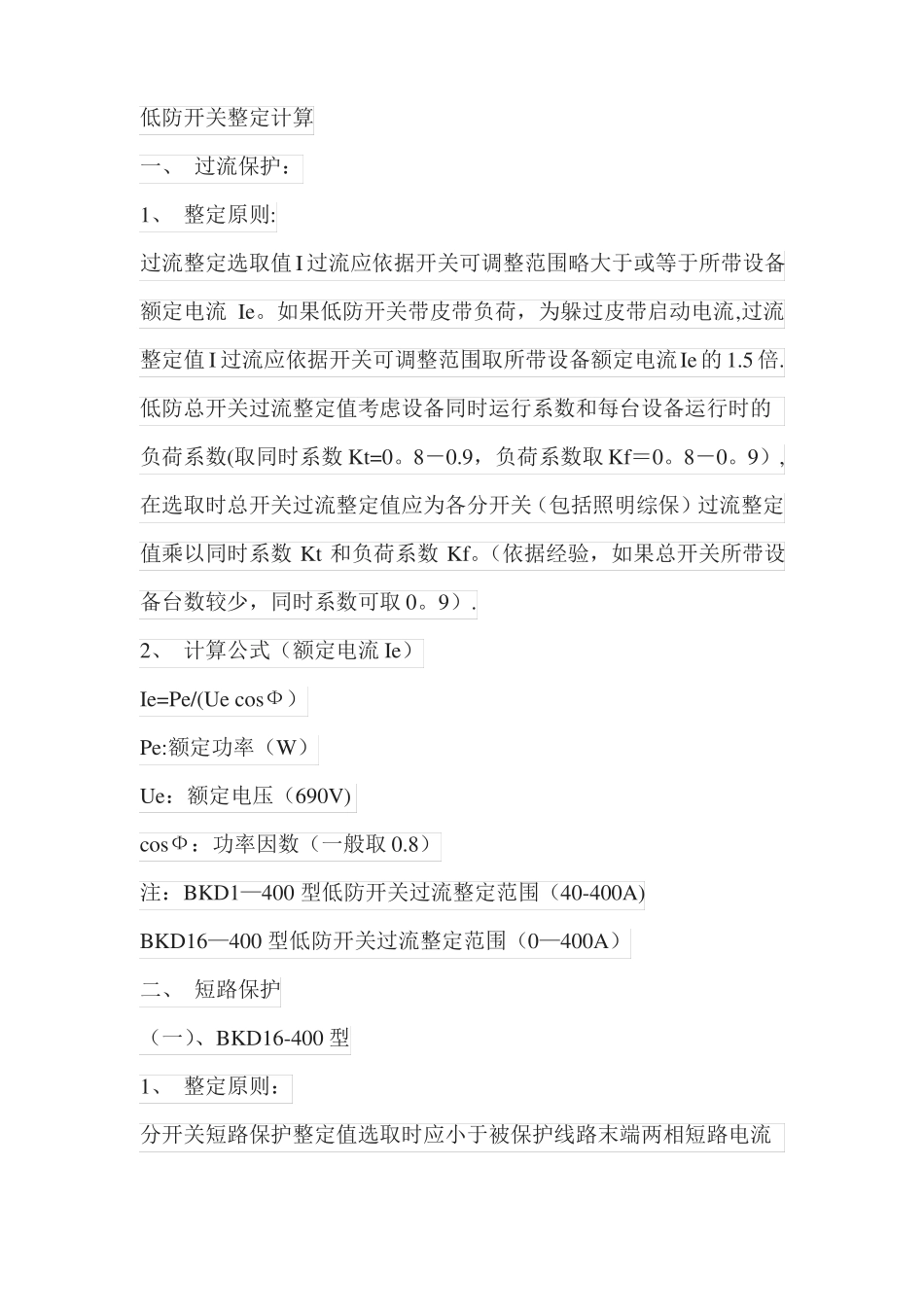

电气开关整定值低防开关整定计算一、过流保护：1、整定原则:过流整定选取值I过流应依据开关可调整范围略大于或等于所带设备额定电流Ie。如果低防开关带皮带负荷，为躲过皮带启动电流,过流整定值I过流应依据开关可调整范围取所带设备额定电流Ie的1.5倍.低防总开关过流整定值考虑设备同时运行系数和每台设备运行时的负荷系数(取同时系数Kt=0。8－0.9，负荷系数取Kf＝0。8－0。9）,在选取时总开关过流整定值应为各分开关（包括照明综保）过流整定值乘以同时系数Kt和负荷系数Kf。（依据经验，如果总开关所带设备台数较少，同时系数可取0。9）.2、计算公式（额定电流Ie）Ie=Pe/(UecosФ）Pe:额定功率（W）Ue：额定电压（690V)cosФ：功率因数（一般取0.8）注：BKD1—400型低防开关过流整定范围（40-400A)BKD16—400型低防开关过流整定范围（0—400A）二、短路保护（一）、BKD16-400型1、整定原则：分开关短路保护整定值选取时应小于被保护线路末端两相短路电流值，略大于或等于被保护设备所带负荷中最大负荷的起动电流加其它设备额定电流之和，取值时应为过流值的整数倍，可调范围为3-10Ie.总开关短路保护整定值应小于依据变压器二次侧阻抗值算出的两相短路电流值,大于任意一台分开关的短路定值。选取时依据情况取依据变压器二次侧阻抗值算出的两相短路电流值0.2－0.4倍，可调范围为3-10Ie.2、计算原则：被保护线路末端两相短路电流计算时,阻抗值从变压器低压侧算起，加上被保护线路全长的阻抗（总开关计算被保护线路的阻抗时，电缆阻抗忽略不计，只考虑变压器二次侧阻抗值）。被保护设备所带负荷中的最大负荷的启动电流按该设备额定电流的5－7倍计算.3、计算公式：（1)变压器阻抗:Zb（6000）=Ud%×Ue2/SeUd%：变压器阻抗电压Ue：变压器额定电压（6000V）Se：变压器容量（VA）（2）换算低压侧(690V）后的阻抗Zb(690）=（690/6000）2×Zb(6000）（3）被保护线路的阻抗电抗：XL=XOL(XO千伏以下的电缆单位长度的电抗值：0。06欧姆/千米;L：线路长度km)电阻：RL=L/DS＋RhL：线路长度（米）S：导线截面积（毫米2）D：电导率(米/欧*毫米2，铜芯软电缆按65oC时考虑取42。5，铜芯铠装电缆按65oC时考虑取48.6）Rh：短路点电弧电阻，取0.01欧电缆的阻抗ZL＝所以总阻抗Z总＝Zb（690）＋ZL（4）两相短路电流计算I短＝Ue(690）/2Z总（二）BKD1—400型1、整定原则：分开关近短保护整定值选取时应略小于被保护线路末端两相短路电流值，可调范围为400－4000A.远短保护整定值选取时应略大于或等于被保护设备所带负荷中最大负荷的起动电流加其它设备额定电流之和,可调范围为200－2200A。总开关近短保护整定值应小于依据变压器二次侧阻抗值算出的两相短路电流值，选取时依据情况取依据变压器二次侧阻抗值算出的两相短路电流值0。2－0。4倍，可调范围为400－4000A。远短保护整定值应大于任意一台分开关近短的短路定值,小于总开关近短保护定值,可调范围为200－2200A.2、计算原则:同BKD16-400型低防开关的计算。3、计算公式:同BKD16—400型低防开关的计算.三、短路定值灵敏度校验1、对于短路定值分为近短和远短的开关（如BKD1-400型低防开关），应分别校验近短和远短的灵敏度：Id(2)/I近≥1.2Id(2）/I远≥1.5式中Id(2)—被保护电缆线路最远点的两相短路电流值(A）I近—近短的电流整定值（A）I远—远短的电流整定值（A）2、其他型开关按下式校验：Id(2）/I短≥1.5式中Id(2)—被保护电缆线路最远点的两相短路电流值（A)I短—短路保护选取整定值（A）电气开关电流整定值计算记录使用地点计算内容、步骤及结果整定值井下变电所1、在用的电气开关（1）、真空馈电开关:KBZ—400四台（2)、真空电磁启动器：QBZ-80/660（380）一台(3）、干式变压器:KBSG-T—500/6二台（4）、真空馈电总开关：KBZ-630二台2、在用设备1、井下总（1）一号馈电总负荷为150KW（最大负荷40KW电机）（2）二号馈电总负荷为165KW（最大负荷75KW电机）开关整定（3）三号馈电总负荷为165KW（最大负荷75KW电机）（4）四号馈电总负荷为170KW（最大负荷30KW电机）值：600A（5）照明综保、信号综保总负荷为8KW2、一号馈3、用电设备的额定电流(1）一号馈...
