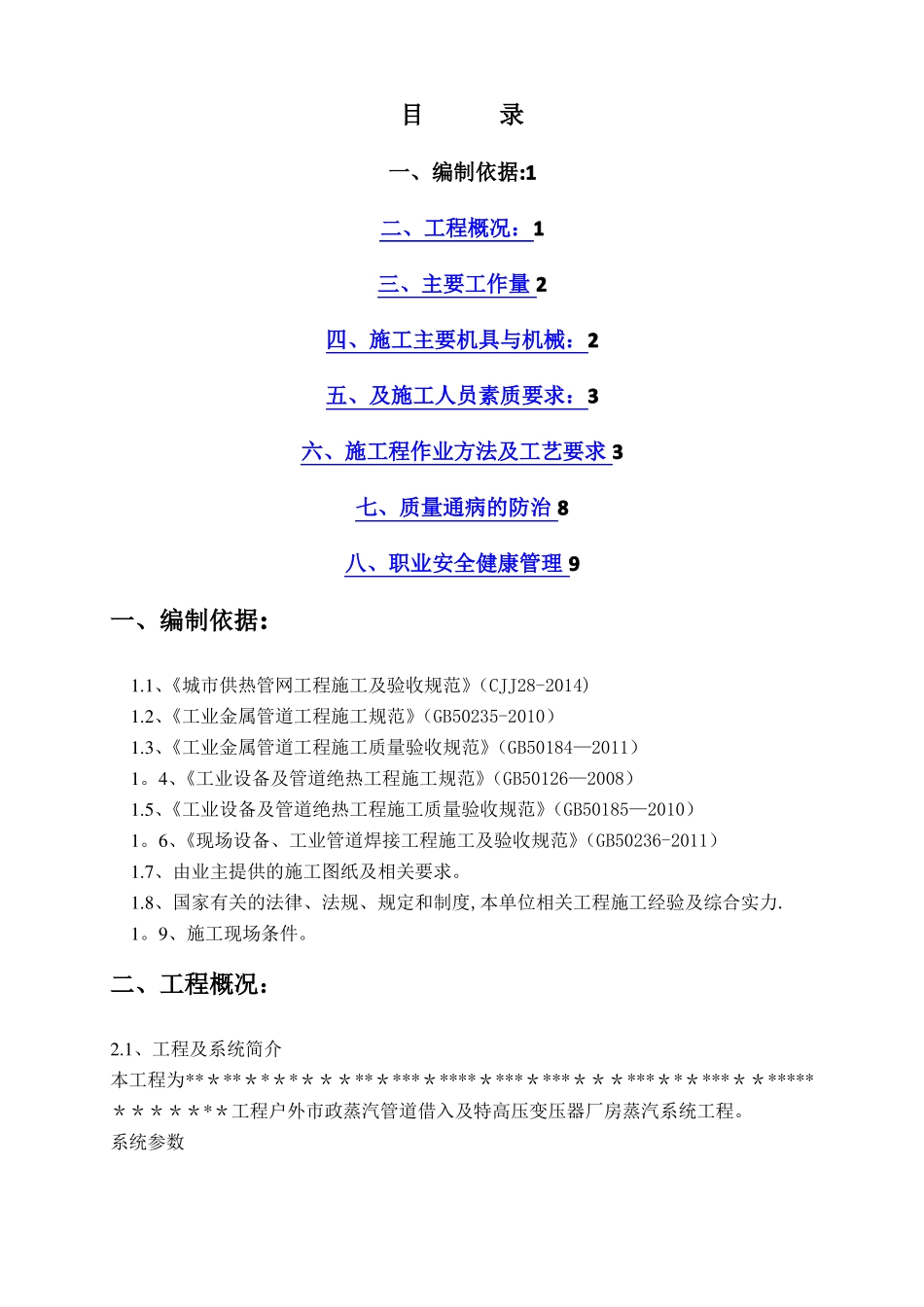

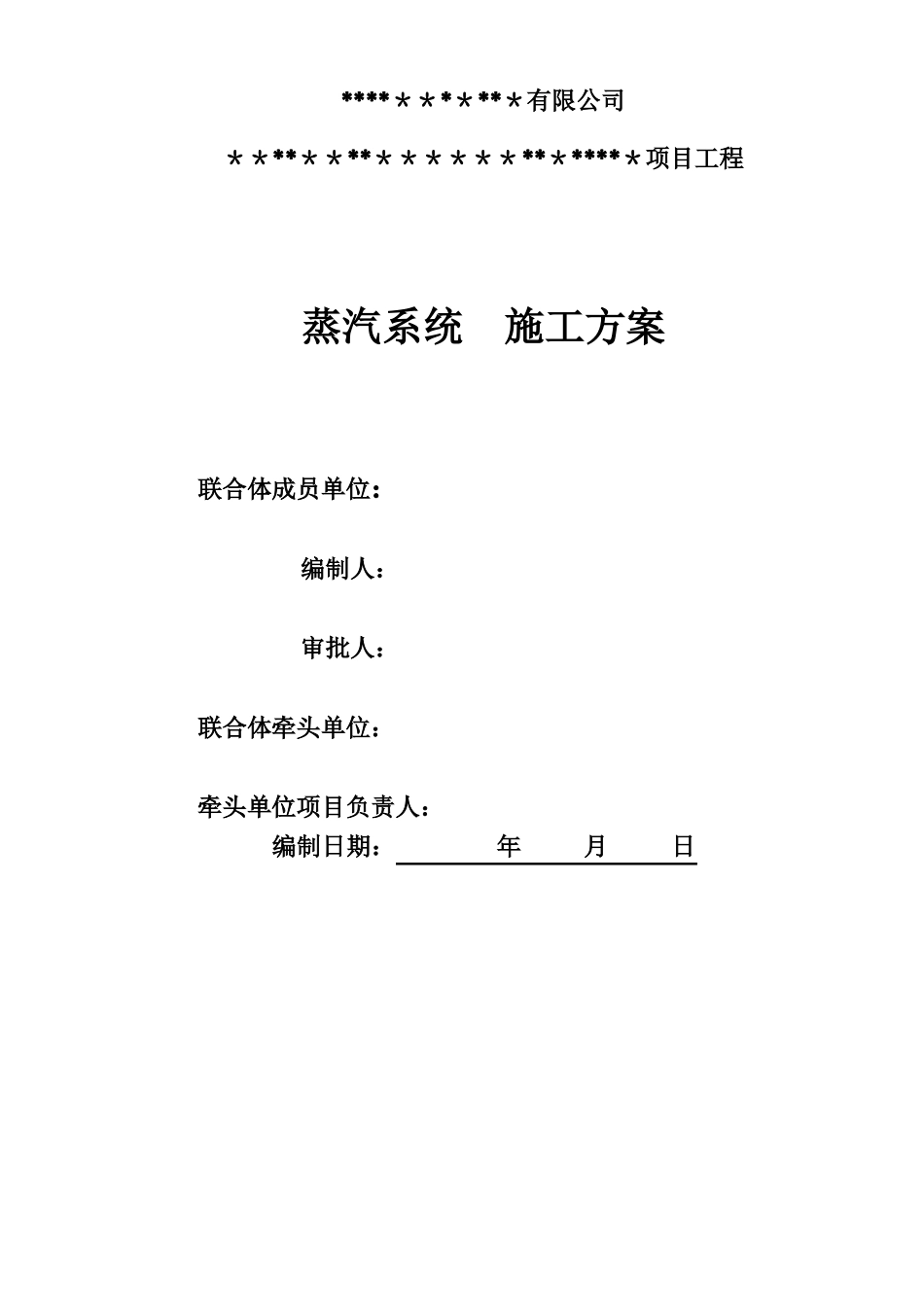

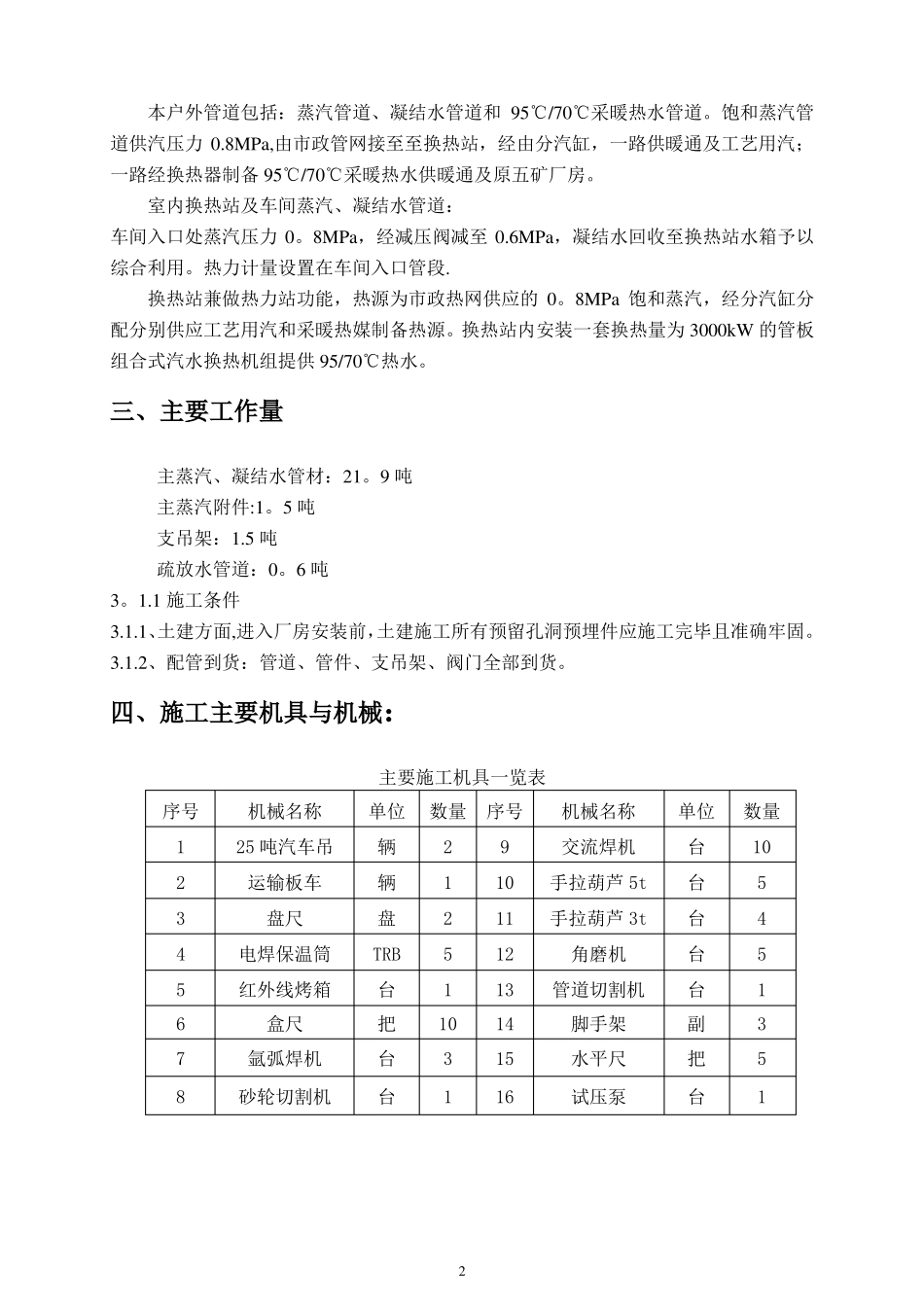

***********有限公司**********************项目工程蒸汽系统施工方案联合体成员单位:编制人:审批人:联合体牵头单位:牵头单位项目负责人:编制日期:年月日目录一、编制依据:1二、工程概况:1三、主要工作量2四、施工主要机具与机械:2五、及施工人员素质要求:3六、施工程作业方法及工艺要求3七、质量通病的防治8八、职业安全健康管理9一、编制依据:1.1、《城市供热管网工程施工及验收规范》(CJJ28-2014)1.2、《工业金属管道工程施工规范》(GB50235-2010)1.3、《工业金属管道工程施工质量验收规范》(GB50184—2011)1。4、《工业设备及管道绝热工程施工规范》(GB50126—2008)1.5、《工业设备及管道绝热工程施工质量验收规范》(GB50185—2010)1。6、《现场设备、工业管道焊接工程施工及验收规范》(GB50236-2011)1.7、由业主提供的施工图纸及相关要求。1.8、国家有关的法律、法规、规定和制度,本单位相关工程施工经验及综合实力.1。9、施工现场条件。二、工程概况:2.1、工程及系统简介本工程为*********************************************************工程户外市政蒸汽管道借入及特高压变压器厂房蒸汽系统工程。系统参数本户外管道包括:蒸汽管道、凝结水管道和95℃/70℃采暖热水管道。饱和蒸汽管道供汽压力0.8MPa,由市政管网接至至换热站,经由分汽缸,一路供暖通及工艺用汽;一路经换热器制备95℃/70℃采暖热水供暖通及原五矿厂房。室内换热站及车间蒸汽、凝结水管道:车间入口处蒸汽压力0。8MPa,经减压阀减至0.6MPa,凝结水回收至换热站水箱予以综合利用。热力计量设置在车间入口管段.换热站兼做热力站功能,热源为市政热网供应的0。8MPa饱和蒸汽,经分汽缸分配分别供应工艺用汽和采暖热媒制备热源。换热站内安装一套换热量为3000kW的管板组合式汽水换热机组提供95/70℃热水。三、主要工作量主蒸汽、凝结水管材:21。9吨主蒸汽附件:1。5吨支吊架:1.5吨疏放水管道:0。6吨3。1.1施工条件3.1.1、土建方面,进入厂房安装前,土建施工所有预留孔洞预埋件应施工完毕且准确牢固。3.1.2、配管到货:管道、管件、支吊架、阀门全部到货。四、施工主要机具与机械:主要施工机具一览表序号12345678机械名称25吨汽车吊运输板车盘尺电焊保温筒红外线烤箱盒尺氩弧焊机砂轮切割机单位数量序号辆辆盘TRB台把台台212511031910111213141516机械名称交流焊机手拉葫芦5t手拉葫芦3t角磨机管道切割机脚手架水平尺试压泵单位台台台台台副把台数量1054513512五、及施工人员素质要求:5.1、施工人员配置施工人员一览表序号12345678910工种技术员安全员质检员材料员安装工电焊工氩弧焊工起重工操作工电工数量2人1人1人2人6人6人1人1人4人1人要求持证上岗持证上岗持证上岗持证上岗持证上岗持证上岗持证上岗5。2、施工人员素质和要求5。2。1开工前应熟悉图纸,管道安装位置走向,明白设计目的。5.2.2能够熟练的使用日常的工具及量具.5。2。3班组长应有多年的现场实际高压管道安装经验并懂得安装的工艺及规范和标准.5。2。4起重工:要求起重工指挥人员具有一定的专业水平,能够根据吊物确定吊装最大能力,并掌握一定的捆扎技巧,其它人员应掌握起重的理论知识,能服从统一指挥.5.2。5起重司机:必须经考试合格才能持证上岗,有一定的操作经验和检修技术.5.2。6焊工:要求焊工对20#钢材具有一定的焊接技能并经考试合格的高压焊工。5.2.7所有施工人员必须接受三级安全教育并考试合格方可上岗操作施工。六、施工程作业方法及工艺要求6.1施工程序6.2施工准备6。2。1开工前准备在开工前组织本班人员熟悉设计图纸及厂家配管图纸,明白管道的走向及技术要求.并到3现场实地考察管道安装线路和施工环境。6.2。2安全设施及要求管道组对场应备有消防器材,卷扬机和坡口机应设专人操作,电源箱接完好,电动工具及线路绝缘完成,氧、乙炔管道严密性良好.6.2.3技术交底并办理交底三签证由班组技术员向本班施工人员进行技术交底,内容包括作业指导书的全部内容,仔细讲解安装要求,质量标准以及安全文明施工措施注意事项,并对施工人员不理解部分进行解答。6.2。4设备...
