井筒壁后注浆安全技术措施VIP专享VIP免费

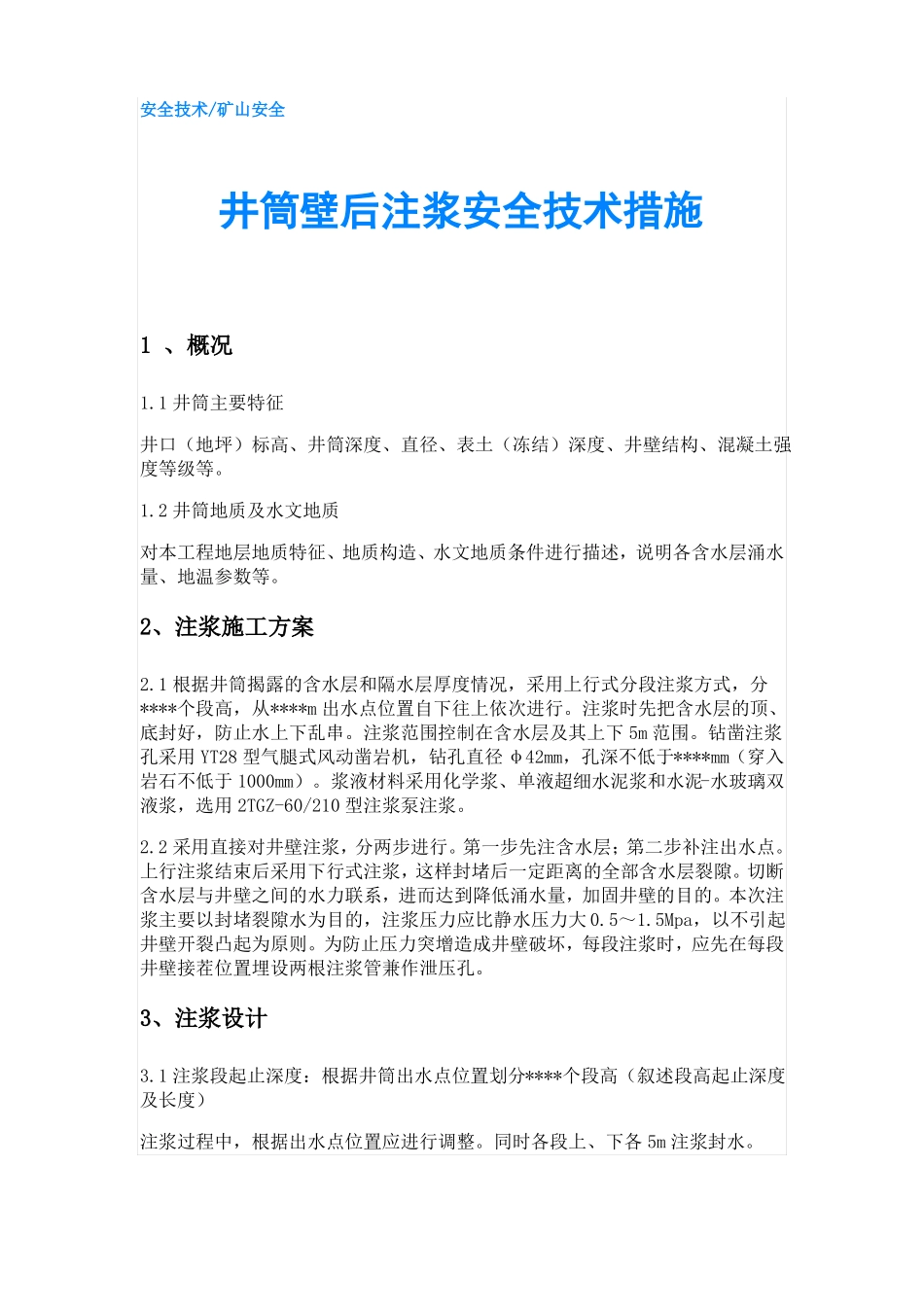

安全技术/矿山安全井筒壁后注浆安全技术措施1、概况1.1井筒主要特征井口（地坪）标高、井筒深度、直径、表土（冻结）深度、井壁结构、混凝土强度等级等。1.2井筒地质及水文地质对本工程地层地质特征、地质构造、水文地质条件进行描述，说明各含水层涌水量、地温参数等。2、注浆施工方案2.1根据井筒揭露的含水层和隔水层厚度情况，采用上行式分段注浆方式，分****个段高，从****m出水点位置自下往上依次进行。注浆时先把含水层的顶、底封好，防止水上下乱串。注浆范围控制在含水层及其上下5m范围。钻凿注浆孔采用YT28型气腿式风动凿岩机，钻孔直径φ42mm，孔深不低于****mm（穿入岩石不低于1000mm）。浆液材料采用化学浆、单液超细水泥浆和水泥-水玻璃双液浆，选用2TGZ-60/210型注浆泵注浆。2.2采用直接对井壁注浆，分两步进行。第一步先注含水层；第二步补注出水点。上行注浆结束后采用下行式注浆，这样封堵后一定距离的全部含水层裂隙。切断含水层与井壁之间的水力联系，进而达到降低涌水量，加固井壁的目的。本次注浆主要以封堵裂隙水为目的，注浆压力应比静水压力大0.5～1.5Mpa，以不引起井壁开裂凸起为原则。为防止压力突增造成井壁破坏，每段注浆时，应先在每段井壁接茬位置埋设两根注浆管兼作泄压孔。3、注浆设计3.1注浆段起止深度：根据井筒出水点位置划分****个段高（叙述段高起止深度及长度）注浆过程中，根据出水点位置应进行调整。同时各段上、下各5m注浆封水。3.2注浆压力首先测定含水层钻孔静水压力，注浆压力比静水压力大0.5～1.5Mpa，终压取上限，同时以不引起井壁开裂凸起为原则。如井壁漏水量较大，应打泄水孔进行卸压。注浆终压确定P0=1.5P静水压力注浆压力(工作面表压)及段高划分表表2.1序号1起至深度（m）段高（m）注浆压力（Mpa）注：①、实际段高划分应根据井壁出水情况调整。②、注浆压力先期孔取低值，后期孔取高值，同时根据注入量的变化而调整。井壁强度验算公式P0(D+2E)2/4E(D+E)≤(δ)[δ]：井壁允许的抗压强度（Mpa）D:井筒的净直径（6m）E:井壁厚度（0.55m）P0：注浆终压（Mpa）3.3注浆孔数与布置注浆孔布置在出水点附近200mm，接近施工接茬缝位置，漏水量较大的接茬缝处应多布置注浆孔，每隔****m一个孔，上下排呈交错布置，以上钻孔视现场情况选择钻注，并适当增减孔。注浆孔应穿入岩石，上行注浆孔深不低于****mm，下行注浆孔深不低于****mm，孔径φ42mm。若打好孔后孔内无水不埋管，必须用水泥封堵，以防日后孔内漏水。3.4浆液注入量及注浆材料浆液注入量是由井筒壁后围岩的裂隙，孔隙大小及爆破震动影响裂隙的程度及注浆压力等多种条件决定的。实验室证明当裂隙小于0.6mm时，无论加大多少压力，颗粒性浆液都不能压入。因地下各种未知因素，浆液注入量以实际注入量签证为准。注浆材料：选用****种浆液，即****。大裂隙注水泥浆，当采用以上颗粒型浆液仍然漏水，采用化学浆液。4、施工准备工作4.1设备准备（1）注浆泵：两台；（2）立式搅拌机：一台；（3）普通凿岩机：二部；（4）压力表：****块；（5）高压输浆胶管****m，风管****m，并配有快速接头和变径接头；（6）高压三通****个，砸管器****个，孔口管****个，1吋阀门个****，混合室****个，道钉****根，棉纱****公斤。2、注浆站布置：根据施工现场情况，注浆站布置在井口附近。准备好两个储浆池，一个存清水，全套注浆设备均布置好。3、钻场和注浆现场均放在吊盘上，运料用吊桶。注浆泵布置在操作盘上，水泥浆储浆桶和清水桶布置在注浆机附近。使用YT28型凿岩机在操作盘上进行钻孔，安装注浆管。凿岩机使用后在操作盘上放平，并用绳套生根在操作盘上。4、供水、供风、供电与通讯设备5注浆施工工艺5.1化学浆施工工艺：使用脲醛树脂（主剂）+草酸（添加剂），浆液的各项指标见下表。化学浆液由甲液和乙液混合组成，甲液为脲醛树脂，乙液为草酸和过硫酸铵加水溶解。注浆时两根吸浆管分别放在甲液拌浆桶与乙液拌浆桶内。甲、乙液按1：0.3～0.4的配比混合。化学浆液胶凝时间主要是由乙液里草酸浓度决定。在注化学浆液前要按配比做胶凝时间实验，为注浆提供一手试验数据。具体数据填写见表6.3。...
