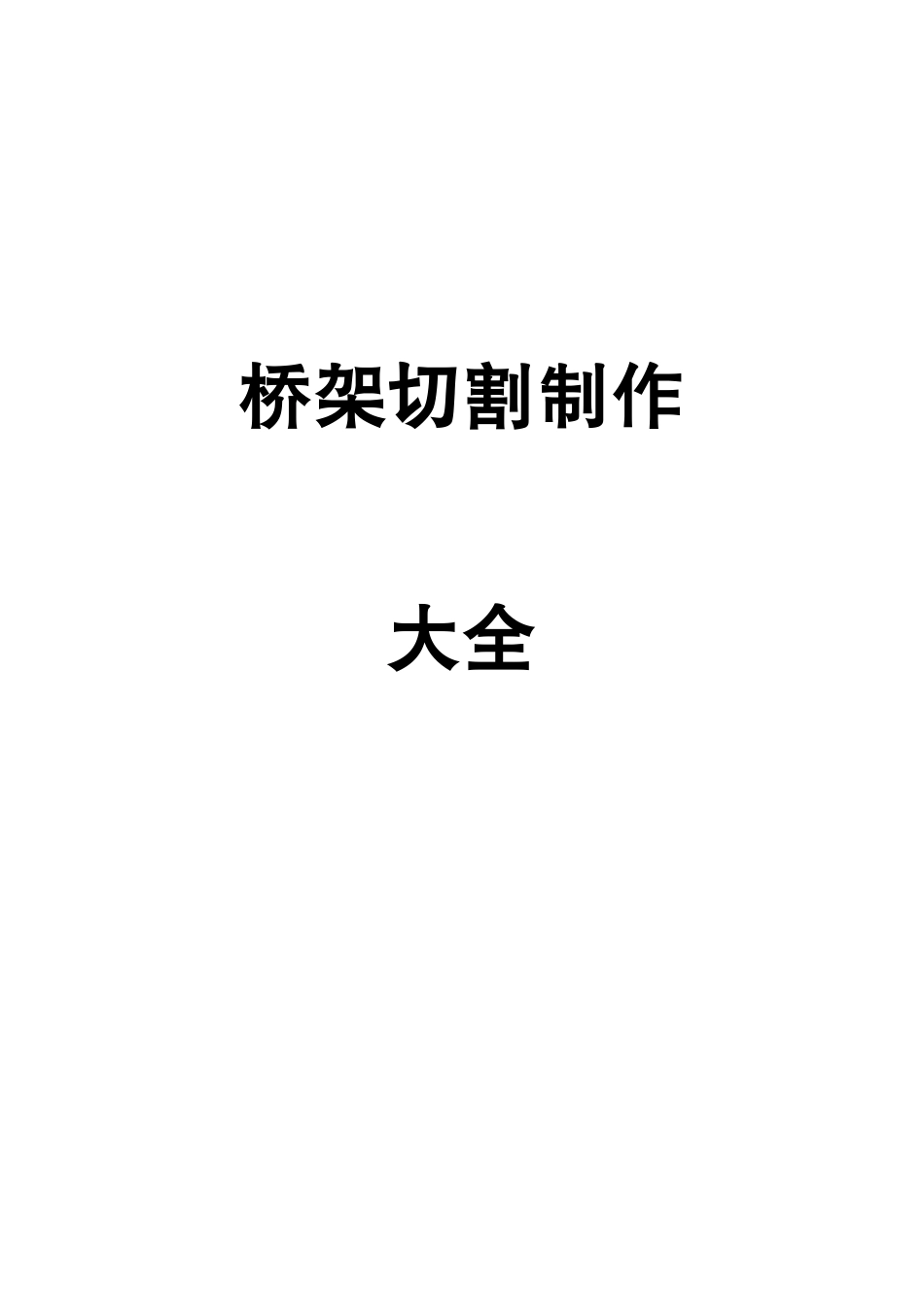

桥架切割制作大全VIP免费

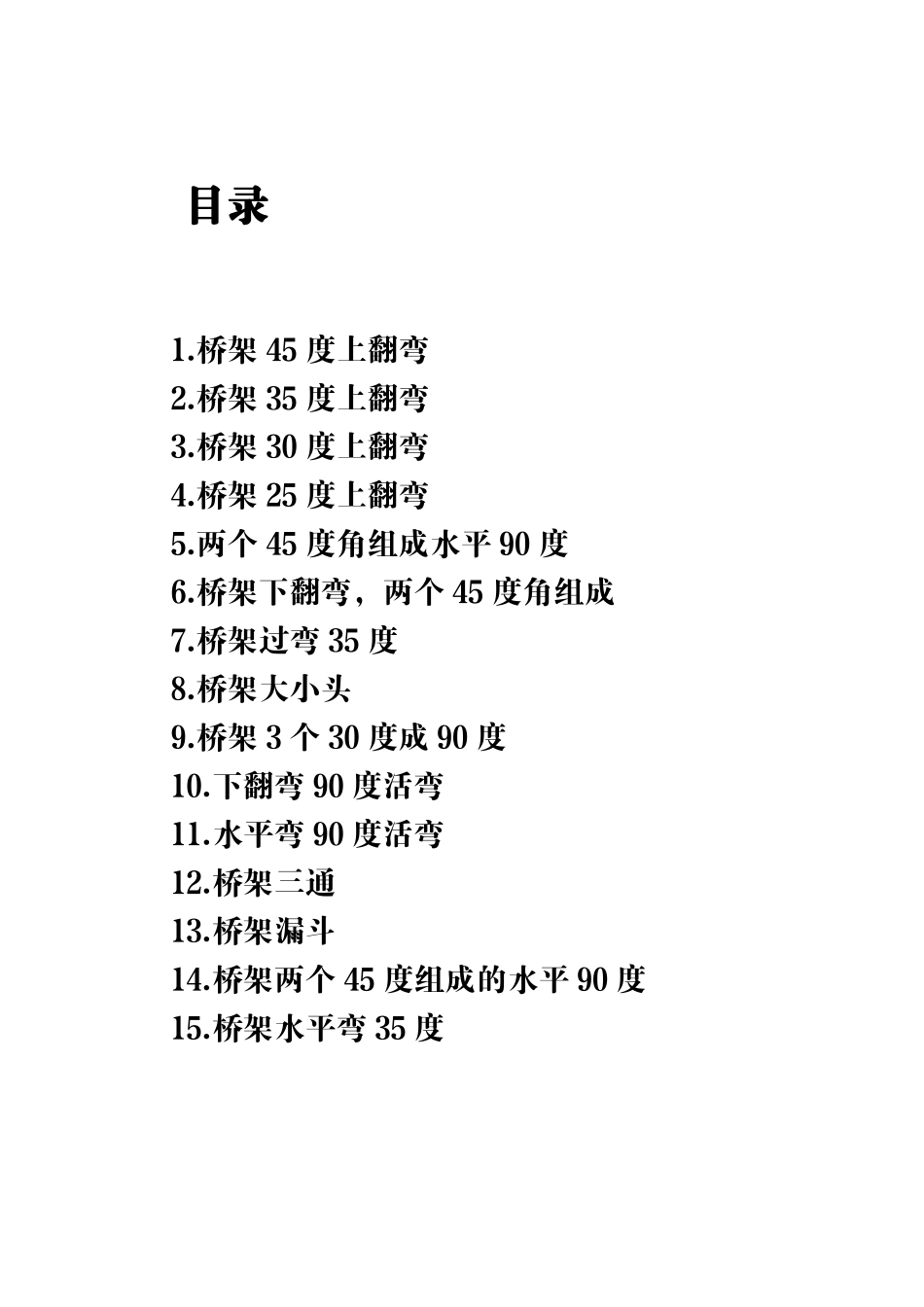

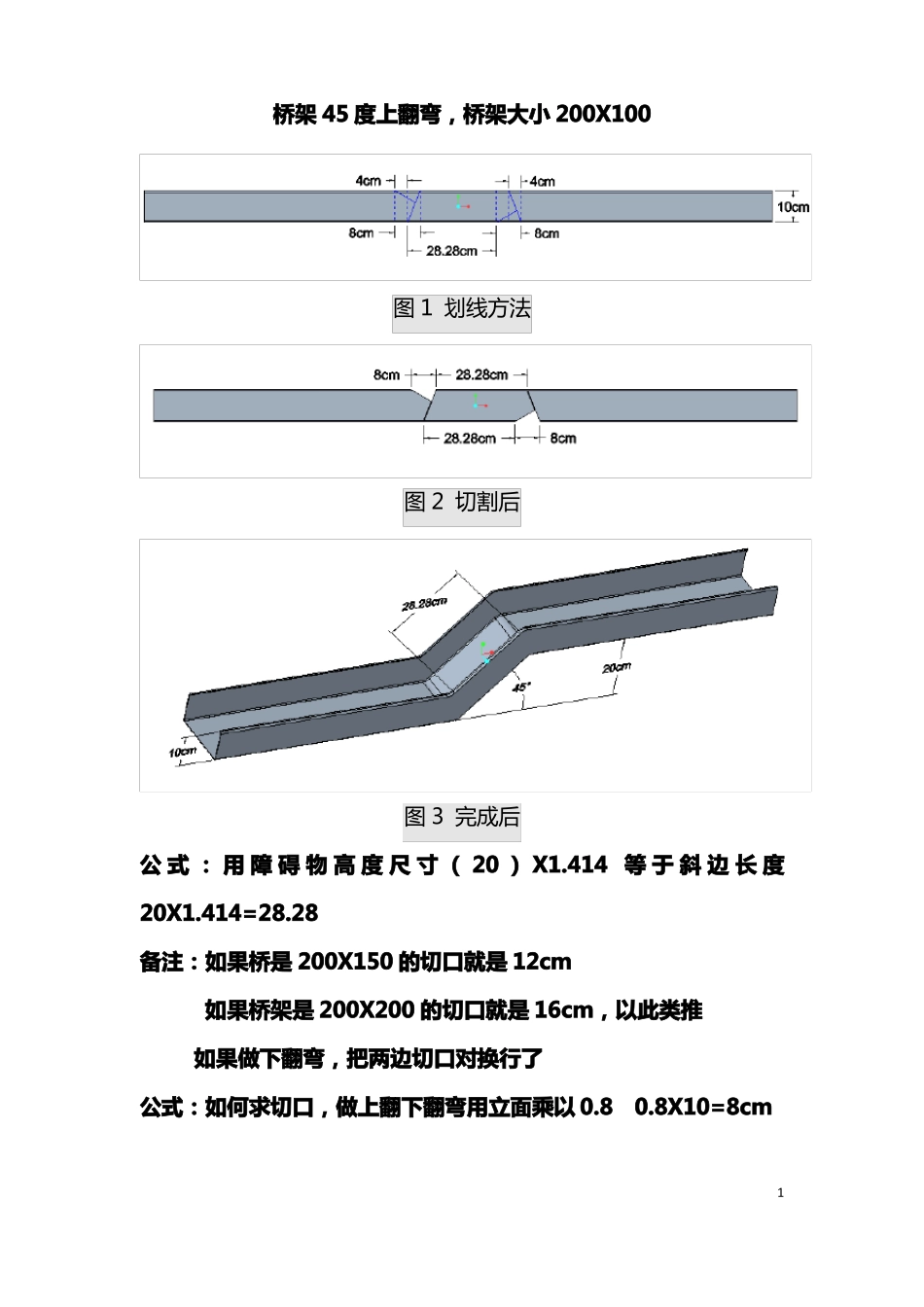

桥架切割制作大全目录1.桥架45度上翻弯2.桥架35度上翻弯3.桥架30度上翻弯4.桥架25度上翻弯5.两个45度角组成水平90度6.桥架下翻弯，两个45度角组成7.桥架过弯35度8.桥架大小头9.桥架3个30度成90度10.下翻弯90度活弯11.水平弯90度活弯12.桥架三通13.桥架漏斗14.桥架两个45度组成的水平90度15.桥架水平弯35度桥架45度上翻弯，桥架大小200X100图1划线方法图2切割后图3完成后公式：用障碍物高度尺寸（20）X1.414等于斜边长度20X1.414=28.28备注：如果桥是200X150的切口就是12cm如果桥架是200X200的切口就是16cm，以此类推如果做下翻弯，把两边切口对换行了公式：如何求切口，做上翻下翻弯用立面乘以0.80.8X10=8cm1桥架35度上翻弯，桥架大小200X100图1划线方法图2切割后图3完成后公式：用障碍物高度尺寸（20）X1.77等于斜边长度（障碍物高度）20X1.77=35.4备注：如果桥是200X150的切口就是9cm，公式不变（1.77不变）如果桥架是200X200的切口就是12cm，以此类推不管桥架底部是多大都是这样，下翻弯把两边切口对换就行了公式：求切口尺寸（用立面尺寸乘以0.6）10X0.6=6。若立面为15cm，则15乘以62桥架30度上翻弯，桥架大小200X100图1划线方法图2切割后图3完成后公式：用障碍物高度尺寸（15）X2等于斜边长度15X2=30备注：如果桥是200X150的切口就是7.95cm（公式不变），以此类推。如果桥架是200X200的切口就是10.6cm，桥架底部多大都是这样（200、300、400、500、600）公式：如何求切口大小（用立面尺寸乘以0.53）10X0.53=5.33桥架25度上翻弯，桥架大小200X100图1划线方法图2切割后图3完成后公式：用障碍物高度尺寸（20）X2.48等于斜边长度20X2.48=49.6备注：如果桥架是200X150的切口就是6cm如果桥架是200X200的切口就是8cm以此类推公式：如何求切口尺寸（用立面尺寸乘以0.4）10X0.4=4cm4两个45度角组成水平90度，桥架大小200X200图1划线方法图2切割后图3完成后备注：30cm和46cm的尺寸可以自己定5桥架下翻弯，两个45度角组成，桥架大小200X100图1划线方法图2切割后图3完成后备注：20cm和28cm的尺寸可以自己定6桥架过弯35度，桥架大小200X100图1划线方法图2切割后图3完成后公式：用障碍物高度尺寸（20）X1.77等于斜边长度（障碍物高度）20X1.77=35.47桥架大小头，变径，300变200图1划线方法图2完成后8桥架3个30度成90度，桥架大小200X100图1划线方法图2切割后图3完成后备注：如果桥架200x150切口就是7.95cm如果桥架200x200切口就是10.6cm，以此类推9下翻弯90度活弯，桥架大小200X100图1侧面划线图2底面划线图3完成后公式：如果是200x50的桥架那么20cm就变成10cm，14cm变成7cm10水平弯90度活弯，桥架大小200X100图1侧面划线图2侧面切割后图3底部划线图4完成后公式：如果是300x150的桥架那么20cm就变成30cm，10cm变成15cm，以此类推做水平90度，首先取中两边分尺寸，第一个是桥架底部尺寸，然后立面尺寸。11桥架三通，桥架大小200X100图1侧面划线图2侧面切割后图3完成后画三通，中间是底部尺寸，两边是立面。12桥架漏斗，桥架大小200X100图1划线方法图2切割后图3完成后13桥架两个45度组成的水平90度，桥架大小200X100图1划线方法图2切割后图3完成后备注：切口如何求？=底部乘以0.8内斜边=底部X1.414桥架水平弯35度，大小200X100图1划线方法图2切割后图3完成后备注：公式：障碍物X1.77=斜边长20X1.77=35.4cm公式：切口=底部X0.620X0.6=12cm15
